综合管廊基坑支护—钢板桩和灌注桩排桩
- 编辑：管理员
- 发表时间：2018年1月17日
- 浏览次数：14189
一、支护体系选用原则
1、以钢板桩、预制钢筋混凝土板桩、型钢水泥土搅拌墙、灌注桩排桩、预制混凝土桩排桩等作为围护体，结合设置内支撑或锚杆等组合而成的板式支护体系，适用于开挖较深、场地空间狭小以及周边环境保护要求较高的管廊基坑。
2、软土地层中，采用钢板桩时开挖深度不宜大于10m；采用型钢水泥土搅拌墙时开挖深度不宜大于15m；采用预制钢筋混凝土板桩、预制钢筋混凝土桩排桩时，开挖深度不宜大于10m；采用灌注排桩时开挖深度不宜大于20m。
二、钢板桩技术要求

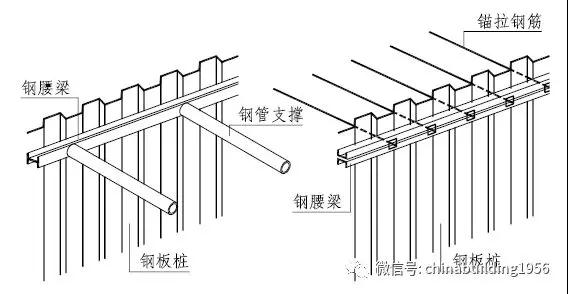

1、钢板桩支护由打入土层中的钢板桩围护体和内支撑或拉锚体系组成。
2、当钢板桩采用锁口式防水构造时，沉桩前应在锁口内嵌填黄油、沥青或其他密封止水材料，防渗要求高或大企口钢板桩有防渗要求时，应在坑外另行设置截水帷幕。
3、采用内支撑或锚杆时钢板桩宜设置钢腰梁，钢腰梁与钢板桩宜采用焊接或设置钢牛腿的连接方式。钢腰梁应贴合钢板桩，期间如果存在间隙应灌以细石混凝土填实。
4、钢板桩桩体不应弯曲，锁口不应有缺损和变形；相邻桩间的钢板桩锁口使用前应通过套锁检查。

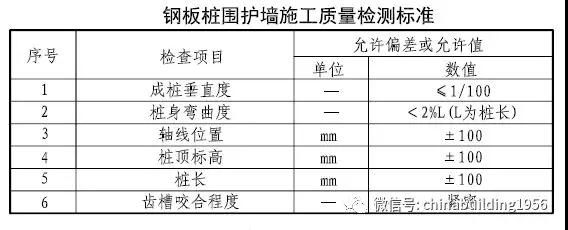

5、钢板桩施工允许偏差符合下表。
6、钢板桩施工前，应采用适当的工艺和方法减少沉桩时的挤土与振动影响。
三、钢板桩布置

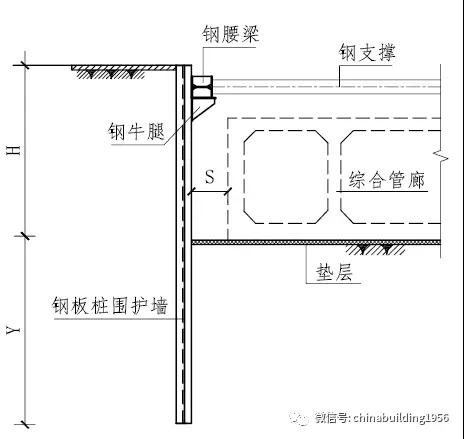

▲钢板桩支护剖面

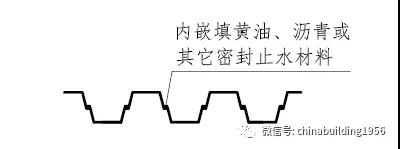

▲钢板桩小企口止水平面节点

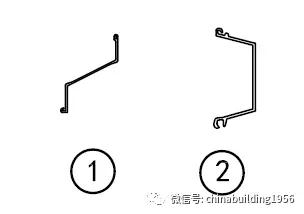

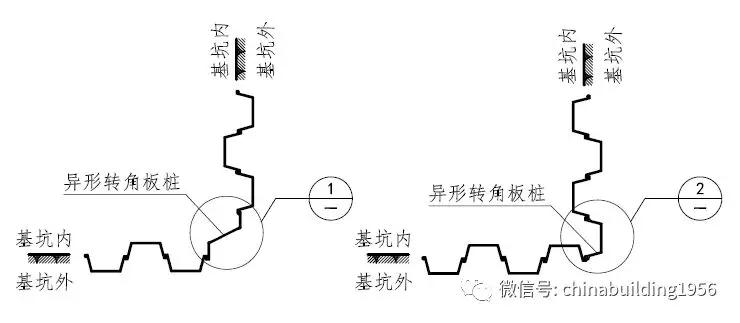

▲钢板桩转角布置一、钢板桩转角布置二
注：1.钢板桩的规格、桩长应根据土层条件和各项稳定性要求以及内力、变形计算确定。
2.钢板桩宜采用小企口搭接形成封闭的挡土、止水结构，沉桩前应在锁口内嵌填黄油、沥青或其他密封止水材料。
3.钢板桩打设前应进行检查，桩体不应弯曲，锁口不应有缺损和变形。
4.基坑转角处的钢板桩可以根据转角的平面形状做成相应的异形转角板桩，且转角桩和定位桩的桩长宜比其他板桩长2.0m。
5.钢板桩与管廊外墙净距S应满足管廊结构、防水等施工要求，不宜小于800mm。
四、灌注桩排桩技术要求

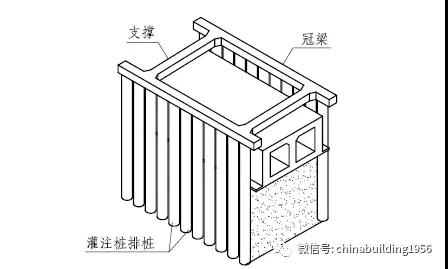

1、灌注桩排桩有分离式、咬合式等布置形式，其中分离式灌注桩排桩围护墙一般由灌注桩和截水帷幕构成，截水帷幕宜先于灌注桩施工；咬合式排桩的防渗性能应满足自防渗要求，不另设截水帷幕。
2、灌注桩桩顶泛浆高度不应小于800mm，设计桩顶标高接近地面时桩顶混凝土泛浆应充分，凿去泛浆后桩顶混凝土强度应满足设计要求。
3、灌注桩排桩桩位允许偏差不应大于50mm，垂直度偏差不应大于1/100，桩底沉渣厚度不应大于200mm。
4、截水帷幕应根据土层特性采用单轴水泥土搅拌桩、双轴水泥土搅拌桩、三轴水泥土搅拌桩、等厚度水泥土搅拌墙、超高压喷射注浆等工艺。
5、单轴水泥土搅拌桩截水帷幕桩径一般为550mm、600mm；水灰比宜为0.45~0.55，水泥掺量不宜小于15%，垂直度偏差不应大于1/100。
6、桩墙合一灌注桩排桩桩位允许偏差不应大于50mm，垂直度偏差不应大于1/200，桩底沉渣厚度不应大于100mm，预埋件位置的允许偏差不应大于20mm。
五、灌注桩排桩布置

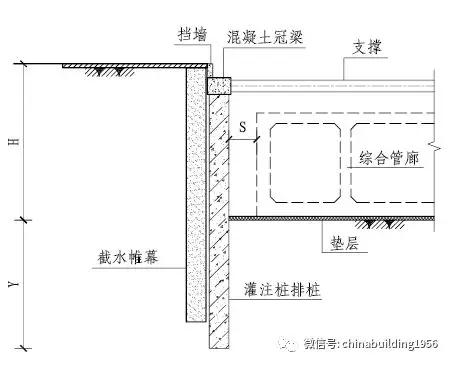

▲灌注桩排桩支护剖面

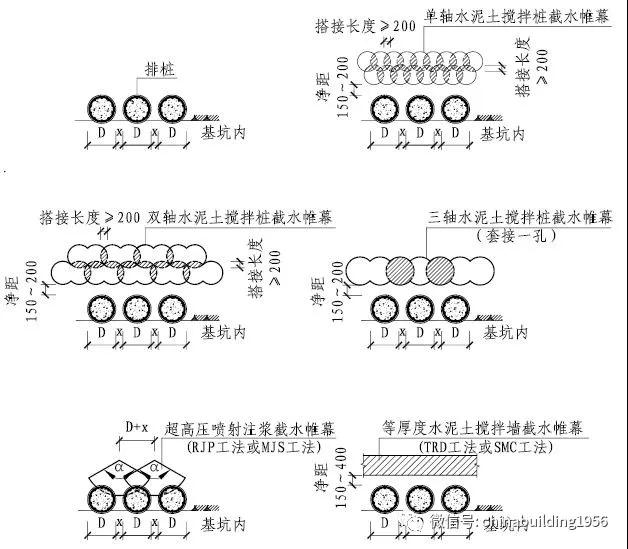

▲灌注桩排桩平面节点
注：截水帷幕宜先于灌注桩排桩施工，排桩与截水帷幕之间的净距离为150~200mm，当采用等厚度水泥土搅拌墙作为止水帷幕时，该净距离宜为150~400mm。
新图:《综合管廊基坑支护》17GL203-1
主要适用于一般地质条件下明挖综合管廊的基坑支护。除综合管理外，市政、冶金、化工等工程中的城市地下过街通道、工业管廊等地下建（构）筑物亦可参考使用。
综合管廊基坑支护结构型式主要包括有放坡开挖、土钉墙、重力式水泥土墙、钢板桩、预制混凝土板桩、型钢水泥土搅拌墙、灌注桩排桩、预制混凝土排桩、内支撑、锚杆（索）、地下水控制等。
可供设计、施工、监理等方面的工程技术人员结合工程具体情况参考使用。
