还记得咱们9月29日发的《【图集排行榜】官方解答17G101里的75个为什么》这篇文章吗?

今天我们继续学习



 2.1 框架柱与框架梁的混凝土强度等级不同时,节点核心区的混凝土如何处理?

1 当框架柱的混凝土强度等级高于框架梁时,《混凝土结构工程施工规范》GB 50666-2011第8.3.8条规定:柱、墙混凝土设计强度等级高于梁、板混凝土设计强度等级时,混凝土浇筑应符合下列规定:

1)柱、墙混凝土设计强度等级比梁、板混凝土设计强度等级高一个等级时,柱、墙位置梁、板高度范围内的混凝土经设计单位确认,可采用与梁、板混凝土设计强度等级相同的混凝土进行浇筑。

2)柱、墙混凝土设计强度等级比梁、板混凝土设计强度等级高两个以及两个以上等级时,应在交界区域采取分隔措施;分隔位置应在低强度等级的构件中,且距离高强度等级构件边缘不应小于500mm。

3)宜先浇筑强度等级高的混凝土,后浇筑强度等级低的混凝土。

       在高强度等级混凝土与低强度等级混凝土之间采取分隔措施是为了保证混凝土交界面工整清晰,分隔可采用钢丝网板等措施。钢丝网板两侧混凝土虽然分别浇筑,但应保证在一侧混凝土浇筑后的初凝前,完成另一侧混凝土的覆盖。因此分隔位置不是施工缝,而是临时隔断。

2 节点核心区采用与柱相同混凝土强度等级浇筑,而梁、板二次浇筑混凝土的施工方法,造成很大不便。一方面节点核心区混凝土用量少,施工组织困难,强度等级不同的部位应在混凝土初凝前完成浇筑,不太容易做到。另一方面梁端箍筋加密区箍筋间距小,若同时箍筋肢数较多,在高强度等级混凝土与低强度等级混凝土之间为了分隔两者而设置的斜向钢丝网板不易放置在准确位置,也不易固定。总之,如果施工处理不好,施工质量不易保证,那么将达不到设计设想的目的。任何时候施工方若需要将节点区混凝土按框架梁的混凝土强度等级浇筑时,均需得到设计方的确认。

1)实际工程中当框架柱和框架梁的混凝土强度等级不超过一级,或不超过两级但是节点四周均有框架梁时,经设计方确认后可按框架梁的混凝土强度等级同时浇筑节点核心区混凝土。此时设计应对梁柱节点核心区的竖向受压承载能力和受剪承载力进行核算。

① 节点核心区受压承载能力按下式核算:

N/(ηj fc A)≤μlim

式中:N—柱组合轴压力设计值;

ηj—正交梁的约束影响系数;楼板为现浇、梁柱中线重合、四侧各梁截面宽度不小于该侧柱截面宽度的1/2,且正交方向梁高度不小于较高框架梁高度的3/4时,可采用1.5,9度的一级宜采用1.25;其他情况均采用1.0;

fc—实际浇筑核心区混凝土强度设计值;

A—柱截面积;

μlim—轴压比限值,按《建筑抗震设计规范》GB 50011-2010(2016年版)表6.3.6取值。

② 受剪承载力核算:

按《建筑抗震设计规范》GB 50011-2010(2016年版)附录D进行核算。当抗震等级为四级时,强节点系数ηjb取为1。

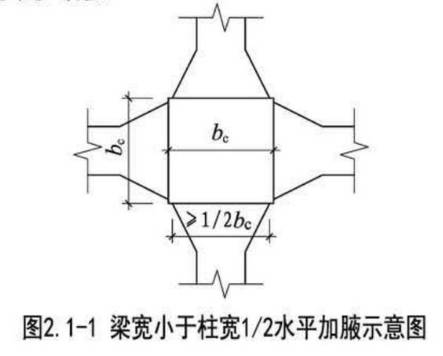

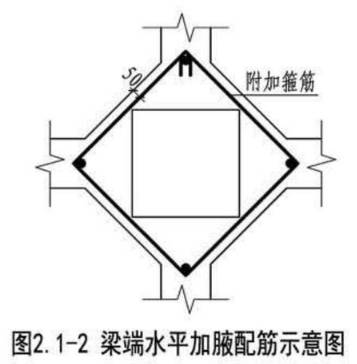

2)当验算不能满足承载力要求时,可以通过在梁端增加高度与梁高相同的水平腋的方法,提高对节点核心区的约束作用,尤其是当梁的宽度不大于柱宽的1/2时,效果明显;另外可配置附加构造端竖筋和箍筋,做法见图2.1-1和图2.1-2。

3)在框架梁增设水平腋及配置附加构造钢筋,应由设计人员认可或由设计人员出具相应的书面设计文件。

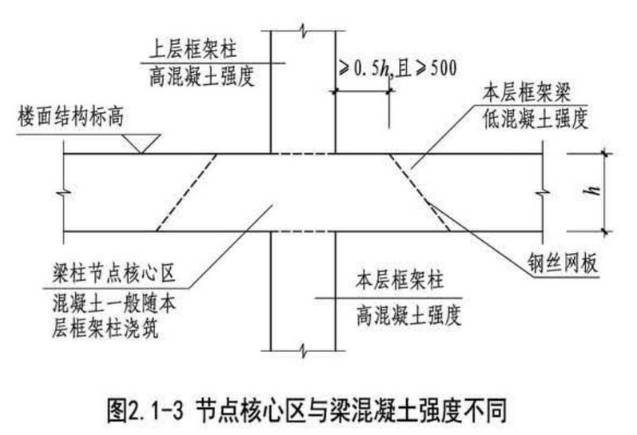

3 当节点核心区必须采用与柱相同混凝土强度等级浇筑,而梁、板二次浇筑混凝土的施工方法时,浇筑方法见图2.1-3。此时施工方必须采取相应措施保证此处的施工质量。

2.2 框架柱节点核心区水平箍筋配置太密集时,施工很不方便,是否必须按柱端箍筋加密区的要求配置?

1 框架结构的节点核心区受力状态很复杂,为使梁、柱纵向受力钢筋有可靠的锚固条件,框架梁柱节点核心区的混凝土应具有良好的约束,节点核心区应配置水平箍筋。

       抗震设计的框架节点,需要保证“强柱弱梁,节点更强”的设计理念。因此,我国相关标准对节点核心区的配箍特征值、柱端箍筋加密区体积配箍率以及箍筋的直径、间距都有明确的要求;除此之外,还要求对一、二、三级框架的节点核心区进行抗震验算。

2 抗震设计的框架节点核心区中水平箍筋,应按施工图设计文件中的要求配置,不得随意减少。

       按16G101-1图集编制的平法施工图,无特殊注明时框架节点核心区箍筋等同于柱端箍筋加密区范围内箍筋。当框架节点核心区内箍筋与柱端箍筋设置不同时,设计人员应在括号中注明核心区箍筋直径及间距。

       如:φ10@100/200(φ12@100),括号内数值表示框架节点核心区箍筋直径12mm,间距100mm,不同于柱端箍筋。

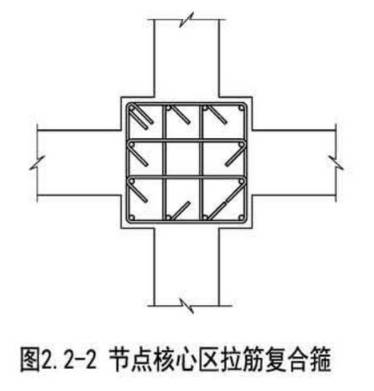

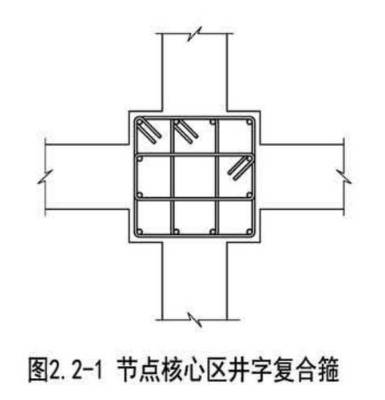

3 在施工中当节点核心区的复合箍筋肢数较多时,经设计确认后,可采用除最外侧矩形箍筋、菱形或多边形箍筋必须为封闭箍筋外,中间部分箍筋用符合抗震构造要求的拉筋或封闭箍筋加拉筋的复合箍替代的做法。节点核心区井字复合箍做法见图2.2-1,节点核心区拉筋复合箍做法见图2.2-2。
