剧透一本还没出版的图集！
- 编辑：管理员
- 发表时间：2017年7月28日
- 浏览次数：2991
新版G901-1~3《混凝土结构施工钢筋排布规则与构造详图》
- 案头工具书——面对施工企业的一线技术人员。
- 技术条件成熟——作为16G101系列图集的深化设计，新版G901系列在修编时进一步修改和完善。
- 即将出版——目前修编工作已经完成，预计今年出版。
作为对G101系列图集构造内容、施工时钢筋排布构造的深化设计。本图集可指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装绑扎，确保施工时钢筋排布规范有序，使实际施工建造满足规范规定和设计要求，并可辅助设计人员进行合理的构造方案选择，实现设计构造与施工建造的有机衔接，全面保证工程设计与施工质量。
内容抢鲜看
新版G901与12G901的区别有哪些呢？
1.本图集不再注写“抗震设计”与“非抗震设计”，取消所有“非抗震设计”的相关图纸。
2.给出剪力墙拉结筋、框架柱边、角柱柱顶等截面伸出时纵向钢筋构造、连梁LLk、CTa和CTb型滑动支座楼梯等16G101中新提出的构造做法详图。
3.调整剪力墙部分在上一版中与G101系列图集中做法不一致的相关内容，避免在施工过程中由于所使用图集的差异而引起矛盾。

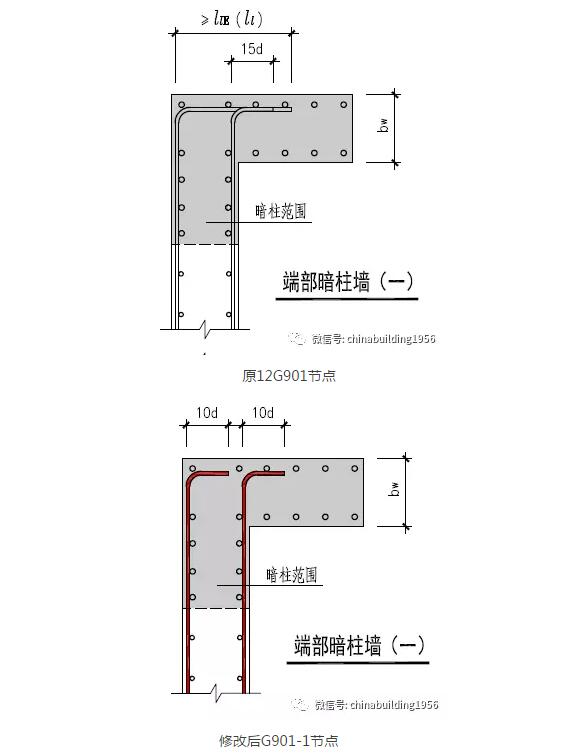

例1：端部暗柱墙（一）

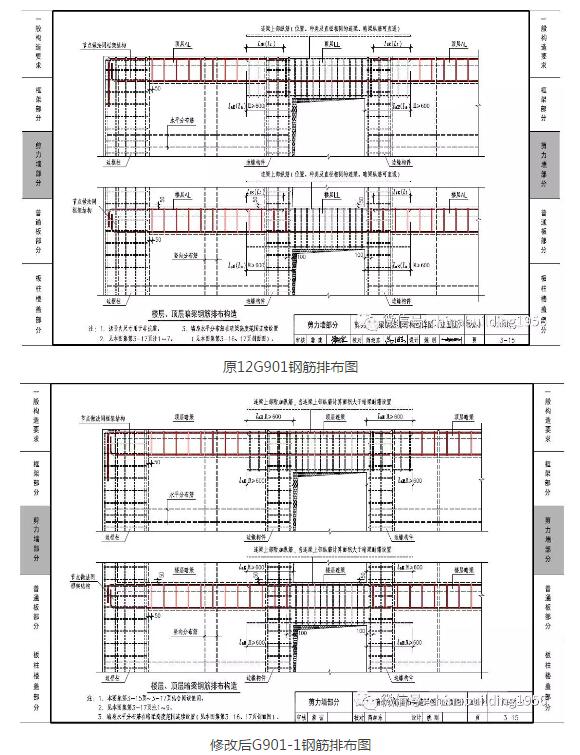

例2：剪力墙暗梁钢筋排布构造详图（立面图）
新版G901比16G101增加了哪些呢？

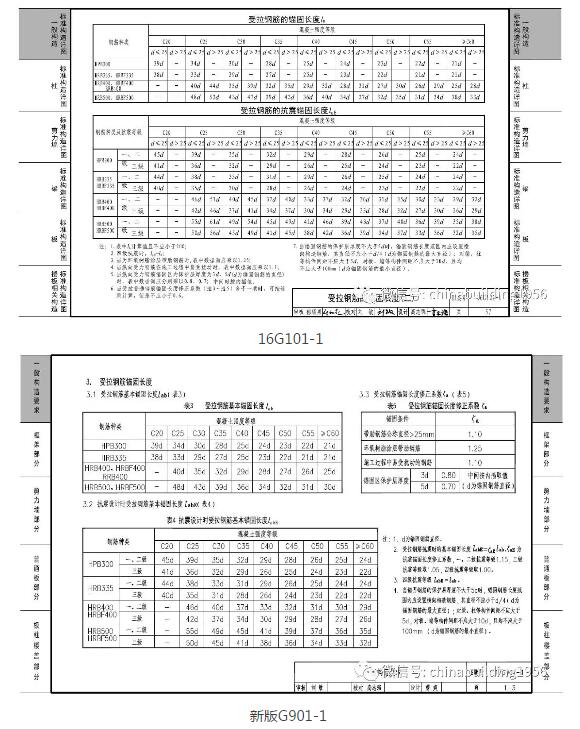

在16G101基础上，从施工的角度进一步扩充与完善。钢筋锚固长度部分，除给出16G101中的取值选用表外，同时也给出计算公式及相关系数说明，以便施工人员更好理解与选用。
柱、剪力墙墙身、边缘构件锚固纵向钢筋在基础中构造部分，新版G901在16G101的基础上，补充与扩展了更多的节点形式，可以更完整、更全面地指导施工。
