       国家建筑标准设计图集《混凝土结构施工钢筋排布规则与构造详图》G901 是对《混凝土结构施工图平面整体表示方法制图规则和构造详图》G101系列图集构造内容、施工时钢筋排布构造的深化设计。自G901发布以来，本图集指导了施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装绑扎，确保施工时钢筋排布规范有序，实现了设计构造与施工建造的有机衔接，全面保证了工程设计与施工质量。本图集是目前国内常用且较为成熟的钢筋排布与构造详图。《混凝土结构施工图平面整体表示方法制图规则和构造详图》G101系列图集根据《中国地震动参数区划图》（GB18306-2015）、《混凝土结构设计规范》（2015版）GB50010-2010、《建筑抗震设计规范》（2016版）GB50011-2010进行了全面修编，并于2016年9月1日起正式实施。因此，G901系列图集亟待进行相应内容修编。从12G901系列图集应用以来，国家建筑标准设计掌握与积累了一些一线使用者提出的疑惑和建议，将在本次修编时进一步修改与完善。2017年3月27日，国家建筑标准设计组织了行业专家对此次G901系列图集修编进行了广泛深入地探讨与研究。

       在研讨会上，与会专家统一G901修编原则：
       1. 修改与现行16G101系列图集中相应的变动,如取消原G901系列图集中所有非抗震构造做法；
       2. 调研原图集在实际应用过程中的问题与合理改进，调整与取消一些工程中不常用或不合理的做法；
       3. 通过以G101系列图集为基础，结合实际配筋情况，并考虑周边构件影响，提供目前国内常用切较为成熟的钢筋排布与构造详图的构造做法，如补充现行16G101中新增的节点与做法等。
       以下，我们撷取修编内容点滴与各位分享。

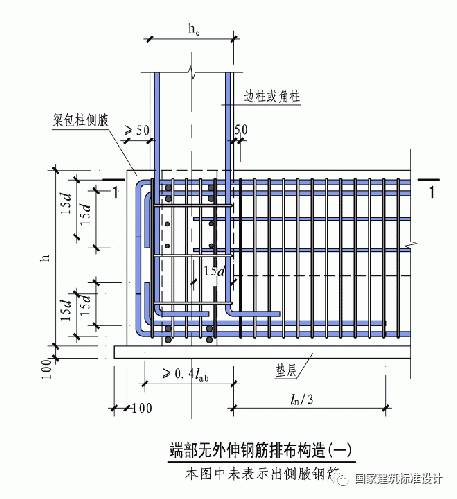

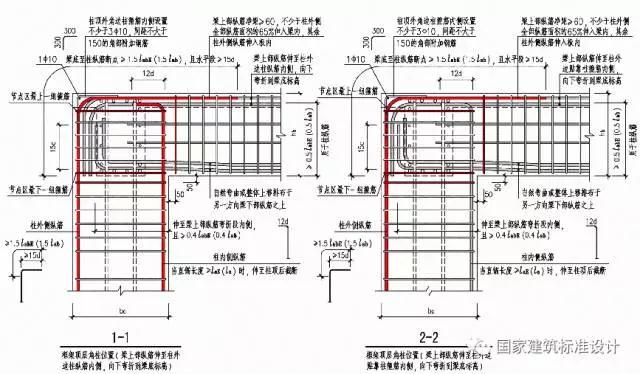

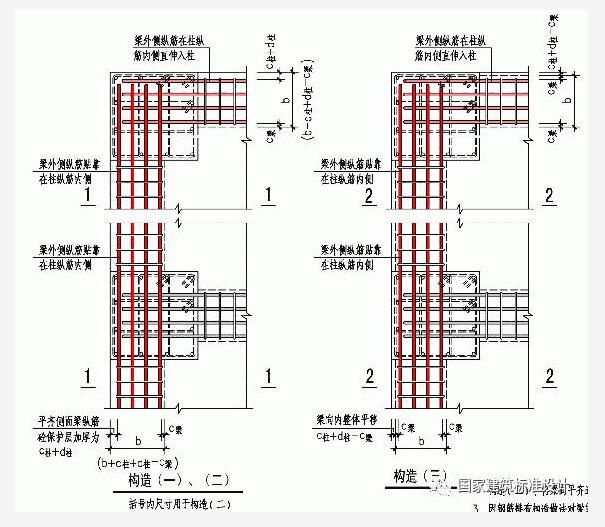

       1、梁柱节点中，当梁下部纵筋弯折躲避另一方向梁纵筋时，由于箍筋支模时并未考虑钢筋向上弯折的偏差而引起箍筋与纵筋脱开。新修编G901会考虑给出此种情况的详细构造做法（见图一）。平面内梁箍筋也有同样的问题（见图二）。现场的施工经验，对本次钢筋排布内容的修编提出了甚为具体的要求，同时提供了切实可行的排布方案。

图一

图二

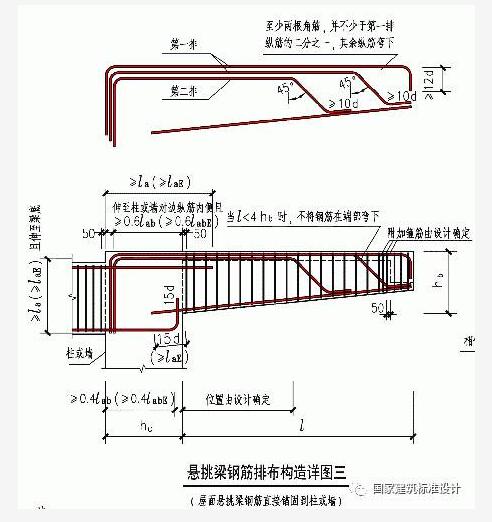

       2、围绕悬挑梁与柱顶钢筋的排布详图展开深入讨论（见图三）。悬挑梁板至关重要，在设计与现场施工中对它们的钢筋排布容易忽视甚至错漏，而且悬挑构件在施工中和实际使用中的受力模型往往也相去甚远。在阳台坠落的实例面前，我们关注此节点修编。设计图纸中不能详尽表达的这个重要细节，国家建筑标准设计G901修编会完善。

图三

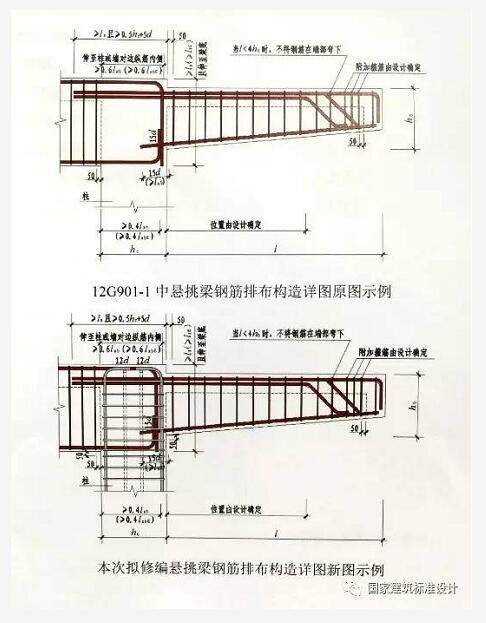

悬挑梁修编前和修编后对比组图片

       3、专家讨论建议基础梁端外伸部分由50mm调整至更为合理（见图四）。条形基础与筏形基础的基础梁与柱根相交处，钢筋密布交叉，空间需充分，布置需合理，亟待明确细化此节点做法。

图四

       本次G901系列图集修编内容将增加设计与施工的一些常用节点，明确一些常见问题的正误。《混凝土结构施工钢筋排布规则与构造详图》G901系列图集仍在紧锣密鼓修编中，我们将持续为您报到进展情况，如果您有什么好的想法与建议，也可与我们联系。（联系电话：68799100）
