在推进建筑行业可持续发展，建筑产业转型升级背景下，我国建筑业快速发展，建造能力不断增强，新技术、新产品在各领域中都有了长足发展。鉴于近年来暖通动力专业常用仪表在产品类型、安装应用方式等方面的革新和进步，国家建筑标准设计组织编制了16R405《暖通动力常用仪表安装》国标图，该图集汇总、修编了已出版常用仪表相关国标图集，并新增了符合行业发展需求的重点内容，新版图集将于近日出版！

16R405《暖通动力常用仪表安装》内容介绍

16R405《暖通动力常用仪表安装》图集充分体现节能、环保的编制理念，涉及的各类仪表种类齐全，具有实用性、便捷性和先进性特点，可以直接指导工程设计和施工安装。

        内容包括：在一定压力和温度条件下流量仪表、热/冷量仪表、温度仪表、压力仪表、湿度仪表、液位仪表的主要安装方式的节点详图、材料表以及配件的大样图等。

        适用范围：本图集适用于民用建筑和一般工业建筑中的暖通动力常用仪表的设计选型和安装。图集适用的介质及其设计压力和温度为水 2.0MPa ，2～150℃；蒸汽 2.0MPa，200℃；常用气体（压缩空气、O2、N2、CO2）1.6MPa ，0～80℃。

图集新增及汇总修编内容

1、流量仪表（修编）

基于03R420《流量仪表管路安装图》进行修编，内容如下：

2、热/冷量仪表（新增）

热量表行业标准已出版8年多，提出了多种热量表形式，随着热/冷量表的不断更新和技术上的不断突破，产品质量、测量方法、测量参数范围等都有了较大的进步。为满足行业发展需要，此次编制主要包含常用机械式热/冷量表 、电磁热/冷量表 、超声波热/冷量表、涡街热/冷量表等内容。

3、温度仪表（修编）

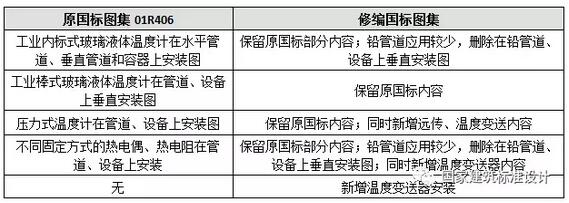

基于01R406《温度仪表安装图》进行修编，内容如下：

4、压力仪表（修编）

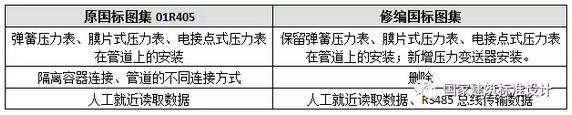

基于01R405《压力表安装图》进行修编，内容如下：

5、湿度仪表（新增）

湿度仪表为新编内容： 在制冷空调自动控制系统中，经常需要测量空气的相对湿度。常用的测湿方法根据测湿原理分为两大类：热力学测湿法、吸湿测湿法。

根据热力学测湿法组成的湿度测量仪器称为干湿球湿度计,其中的温度表可以是普通的玻璃液体温度表，也可以是铂电阻温度表，或者是热电偶温度表等。

吸湿法测湿用到的湿敏传感元件都是利用随着吸收水分子的多少，其电阻值或电容量将随之发生相应变化这一性质来测量空气的相对湿度。

6、液位仪表（修编）

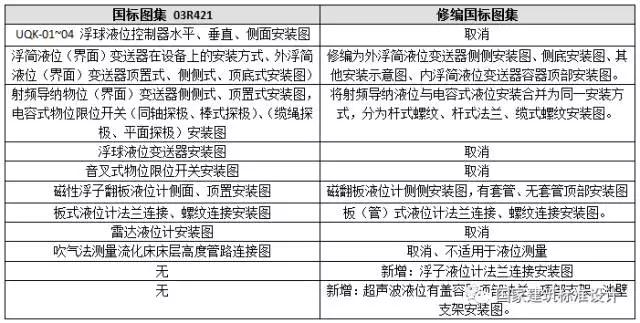

基于03R421《物（液）位仪表安装图》进行修编，内容如下：

新 图 示 例

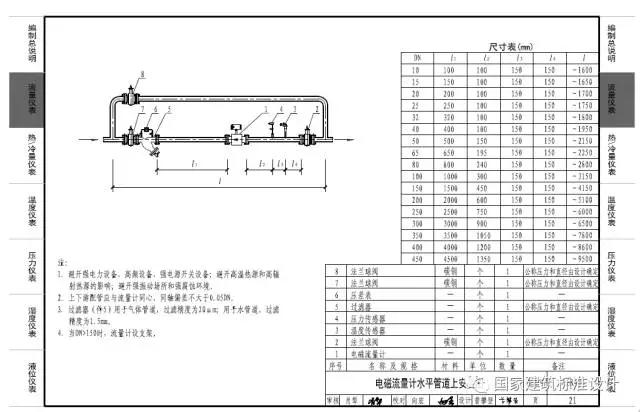

1. 电磁流量计是此次修编新增加的流量计类型。

此流量计可实现数字频率和数字脉冲的远传传输，集成度高，安装简便，特别适用于与二次显示仪，PLC、DCS计算机控制系统配合使用。

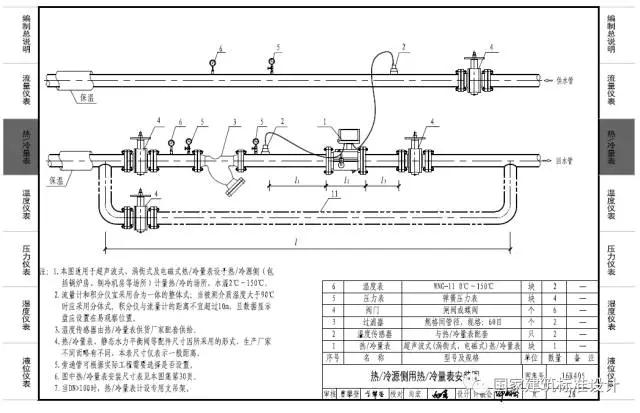

2. 热/冷量仪表是本图集新增内容。

根据《中华人民共和国节约能源法》的原则规定：“新建居住建筑的集中采暖系统推行采用热量计量装置，实行供热计量收费”。《供热计量技术规程》JGJ173-2009的4.1.1条规定“热源和热力站的供热量应采用热量测量装置加以计量监测”。本图不仅适用于热源还适用于冷源对冷量的计量监测。

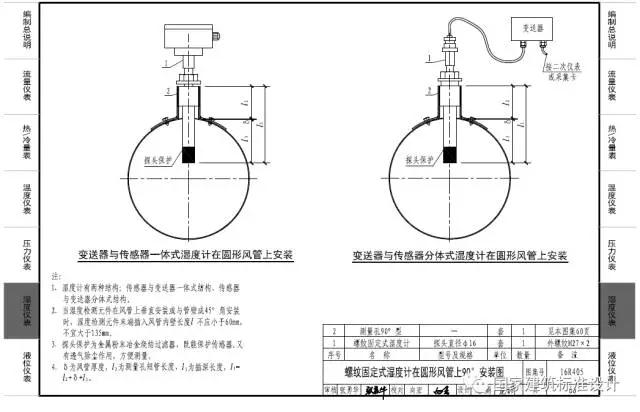

3. 湿度仪表本图集新增内容

湿度仪表已在我国使用多年，以前没有相应的安装标准图集，本次编制新增了相关内容。在制冷空调自动控制系统中，经常需要测量空气的相对湿度，本页所示湿度计可实现远传功能。
