装配式建筑是建造方式的重大变革，是我国推进供给侧结构性改革和新型城镇化发展的重要举措，也是建筑业实现转型升级的重要途径。近年，为满足行业发展需要，中国建筑标准设计研究院组织相关单位，构建了“建筑产业现代化国家建筑标准设计体系”，并出版了一系列图集，其中16J110-2、16G333《预制混凝土外墙挂板(一)》国标图集将于近期出版！

16J110-2、16G333《预制混凝土外墙挂板(一)》

本图集为建筑产业现代化国家建筑标准设计专项编制项目，在08SG333、08SJ110-2《预制混凝土外墙挂板》的基础上进行了修编，符合当前国家装配式建筑发展需要。

图集中的外墙挂板材料采用普通混凝土或轻骨料混凝土，饰面包括面砖饰面、石材饰面、涂料饰面、装饰混凝土饰面等类型，要求饰面材料具有良好的耐久性、安全性和环保性。适用于抗震设防烈度≤8度地区装配在钢结构或混凝土结构上的非承重外墙围护挂板或装饰板。

图集内容包括：预制混凝土外墙挂板的建筑构造、结构连接构造及典型外墙挂板构件图。图集包含建筑专业和结构专业两部分，其中建筑方面提供了外墙挂板热工性能指标、保温做法、防水做法、建筑墙身剖面详图等内容，直接提供设计人员选用；结构方面提供了构件及连接的设计原则、结构连接构造、连接件和预埋件构造、典型板配筋示意等内容，设计人员可选用合适的连接构造形式并经过计算完成墙板、预埋件、连接件的设计。

图集示例

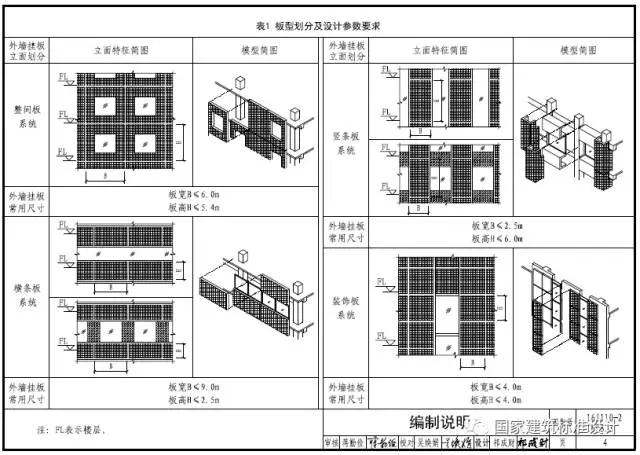

1. 预制混凝土外墙挂板按照建筑外墙功能定位可分为围护板系统和装饰板系统，其中围护板系统又可按建筑立面特征划分为整间板系统、横条板系统、竖条板系统等；各系统的板型划分及设计参数要求见下图。

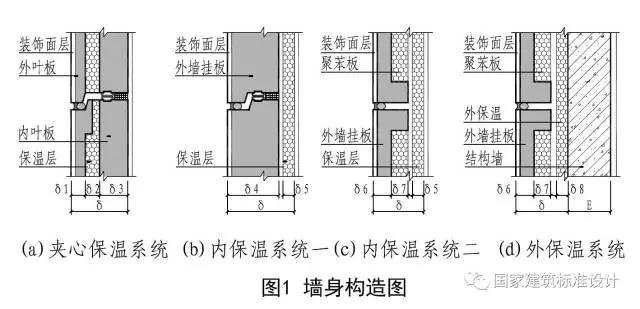

2. 预制混凝土外墙挂板工程的墙身构造按保温类型划分见下图。

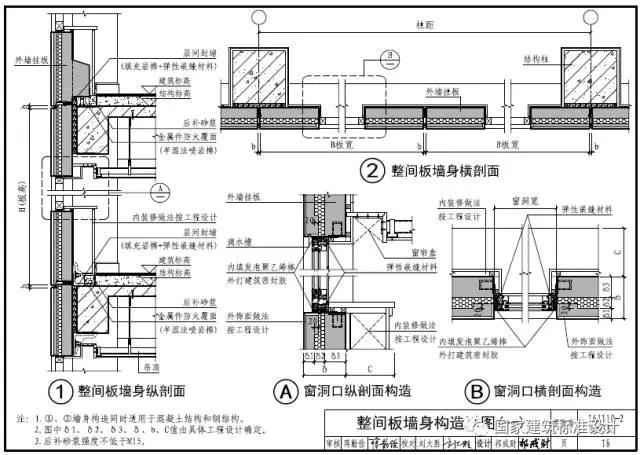

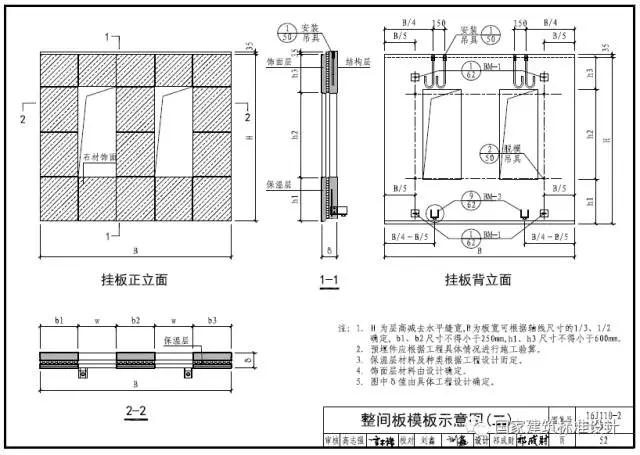

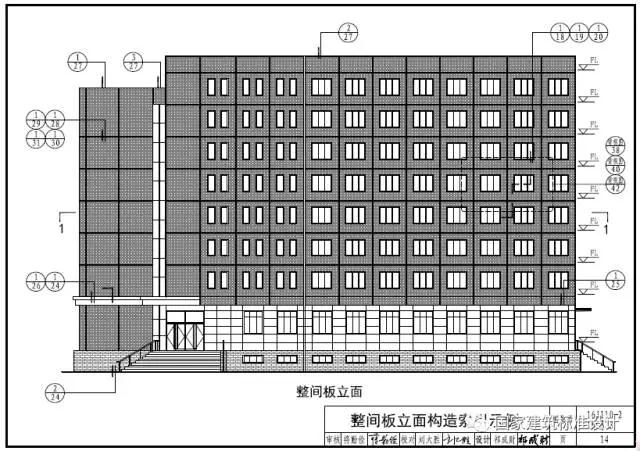

3. 图集对于各板型的常规部位和特殊部位，给出了详细的墙身构造及连接构造，同时给出了模板和配筋示意图，满足了设计和施工使用需求。
