海绵城市建设系列国标图集赏析！

编辑：管理员
发表时间：2017年1月16日
浏览次数：27665

近年来，暴雨、特大暴雨等极端天气频发，我国很多城市都遭遇了洪涝灾害，给城市居民生命财产和经济带来巨大损失。2013年以来，国务院先后印发了一系列加强城市基础设施建设，防治城市内涝、保障城市安全的指导意见，海绵城市建设已上升为国家战略。“十三五”期间，补齐城市建设短板，转变城市建设方式，加强海绵城市建设，仍是我国高速城镇化发展进程中，做好城市基础设施建设、生态建设，打造新型、可持续发展型城市的一项重要工作。

国家建筑标准设计作为建筑工程领域重要的通用技术文件，自出版至今60多年来，共编制了国家建筑标准设计图集1900多项，内容涉及建筑工程的各个方面，在工程建设中得到了广泛应用，对保证工程质量、提高效率、节约资源、降低成本、促进行业技术进步发挥了重要的作用。

2013年随着我国首批16个海绵城市试点发布，全国掀起了海绵城市建设高潮。为服务我国工程建设行业发展需要，解决海绵城市兴建初期标准缺失、各专业协同困难等问题。中国建筑标准设计研究院受住建部委托，组织构建发布了“海绵城市建设标准设计体系”，并出版了系列图集。

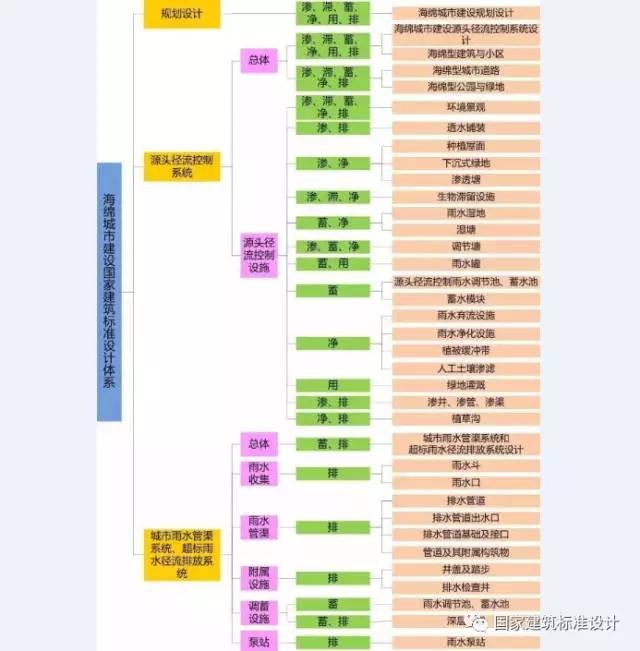

海绵城市建设标准设计体系

海绵城市建设国家建筑标准设计体系包括三大部分，即：1.源头径流控制系统；2.城市雨水管渠系统；3.超标雨水径流排放系统。

海绵城市建设系列国标图集

通过“海绵城市建设国家建筑标准设计体系”构建过程对我国相关标准图集的研究，结合国外海绵城市建设发展经验，标准院将按计划出版海绵城市建设系列国标图集。图集内容将覆盖规划设计、设计施工安装等多方面，以工程技术人员更易理解的语言，更实用、易操作的详细内容，解决海绵城市具体怎么做的问题。

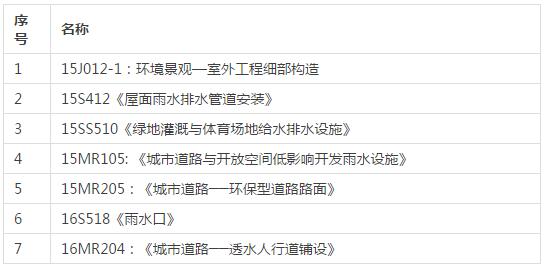

已出版图集

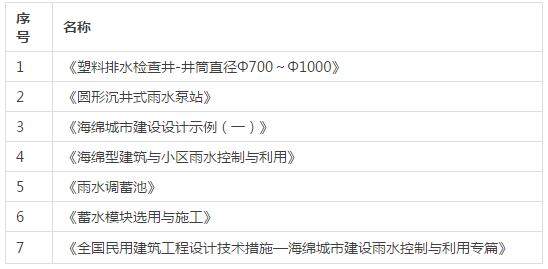

即将出版图集

已发布国标图集赏析

15J012-1：《环境景观—室外工程细部构造》

主要内容：道路、透水铺装、台阶、花（树）池、景墙、廊架、水池、驳岸、瀑布、跌水、旱喷、镜面水池、景观桥、坐凳、汀步、车挡、排水沟、排盐碱措施、雨水生态技术及常用材料主要性能表等，供设计人员直接选用。

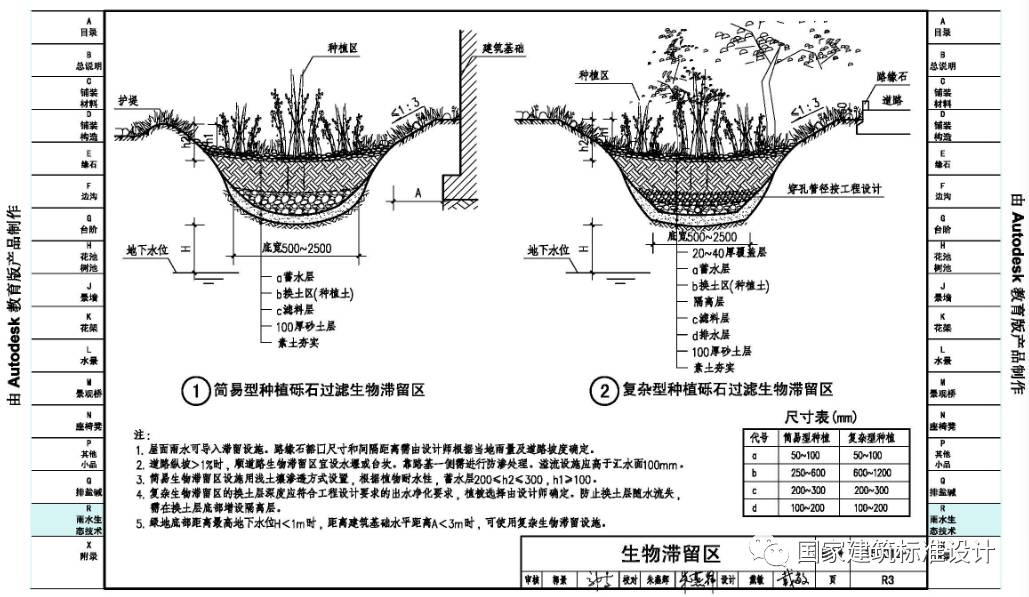

图一：生物滞留区

适合于停车场、沿高速公路和道路排水洼地，也可作为大面积硬化区中的绿岛。分为简易型、复杂型。复杂大型的生物滞留区，景观植被需要乔灌草的搭配，本土植物优先。

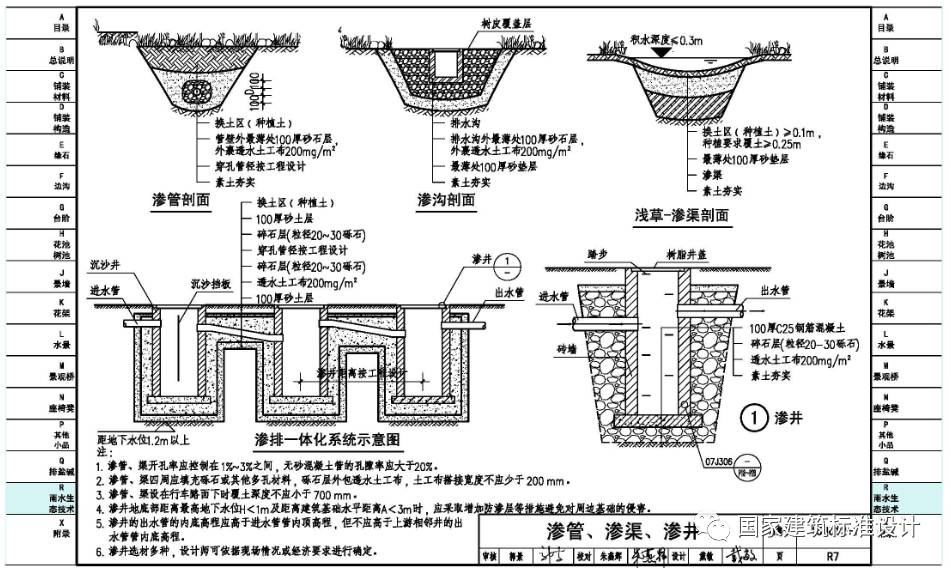

图二：渗管、渗渠、渗井

是指具有渗透功能的雨水管、渠，可采用穿孔塑料管、无砂混凝土管、渠和砾（碎）石等材料组合而成。渗管、渠应设置植草沟、沉淀（砂）池等预处理设施。渗井通过井壁和井底进行雨水下渗，可在渗井周围设置水平渗排管，并在渗排管周围铺设砾（碎）石，形成辐射渗井。

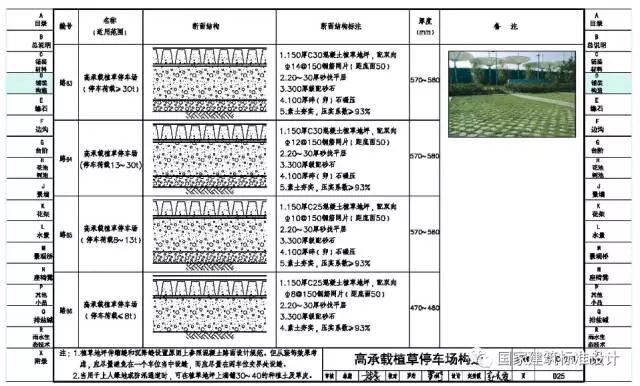

图三：高承载植草停车场构造

按承载能力小于等于8t、8t~13t、13t~30t、大于等于30t分别给出植草停车场的构造，可满足一般小汽车、消防救援车停车要求。

15S412《屋面雨水排水管道安装》

主要内容：包括高密度聚乙烯管（HDPE）、聚丙烯（PP）、不锈钢管、涂塑复合管、高抗冲雨水管等建筑屋面雨水排水管道的主要技术性能、安装图及其注意事项、管道连接做法、管道附件和配件；室内密闭检查井、室外消能井安装做法。

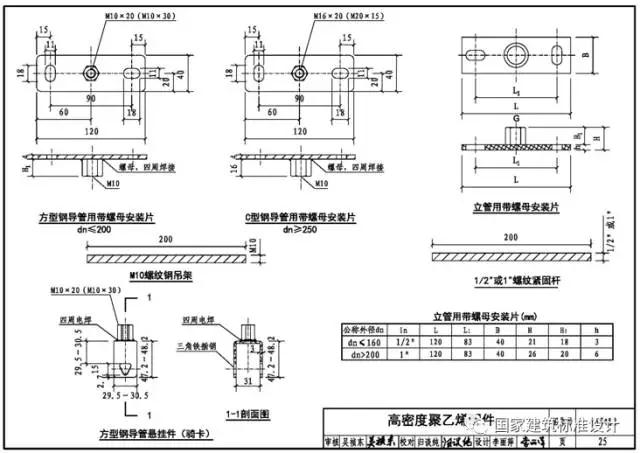

图一：高密度聚乙烯配件

不同生产企业的螺栓规格不尽相同，图中以括号形式表达其不同

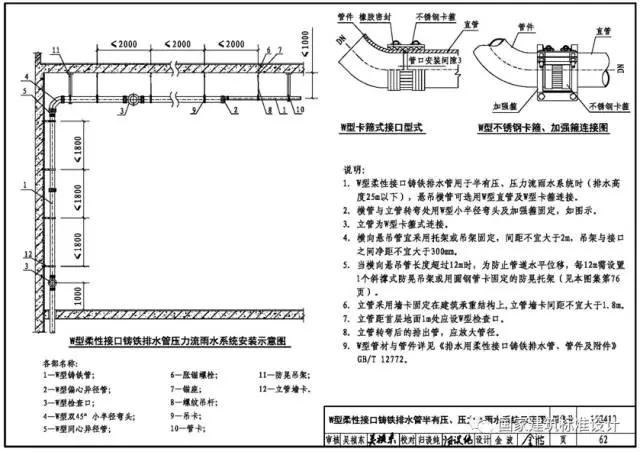

图二：W型柔性接口铸铁排水管半有压、压力流屋面雨水排水系统示意图

图集还编入了A型B级双承管件和B-Ⅱ型柔性接口铸铁排水管。建议适用的排水高度上限：A型-70m、 B型-50m、 W型-25m

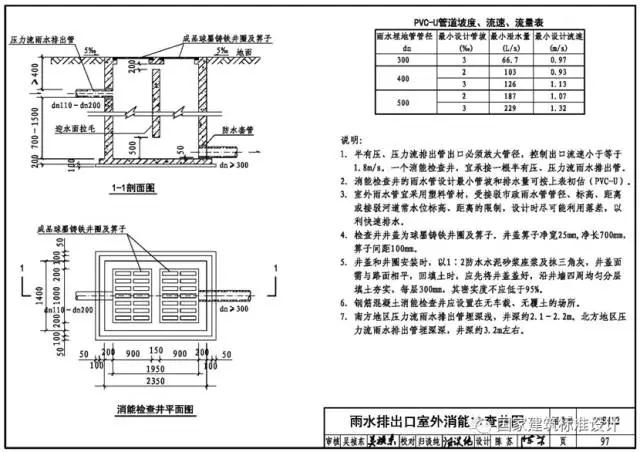

图三：雨水排出口室外消能检查井图

满管压力流排水管系出口水流速度不宜大于1.8m/s,否则应采取消能措施

15SS510《绿地灌溉与体育场地给水排水设施》

主要内容：包括绿地灌溉以建筑小区、校园区和独立公共建筑周围绿地为主，兼顾道路隔离绿化等给水排水工程；建筑屋面和地下室顶板绿地给水排水工程；体育运动场绿地以足球场、网球场、曲棍球场、垒球场为主，兼顾高分子和成面层的类似运动场地的给水排水工程；线形成品排水沟的选用及安装。

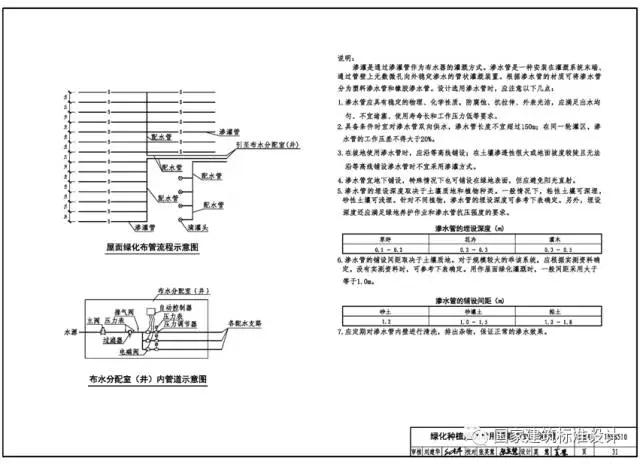

图一：绿化种植屋面常用灌溉方式—渗灌

介绍渗透管的材料要求、埋设深度、铺设间距

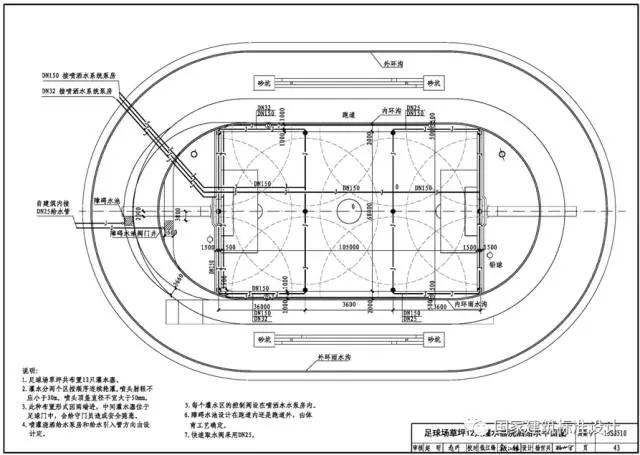

图二：足球场草坪12只灌水器浇洒给水平面图

此种布置形式灌水器数量较少，间距较大，要求灌水器射程不小于30m

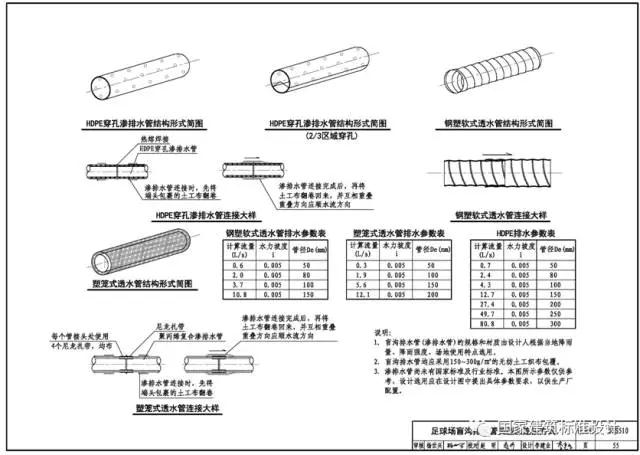

图三：足球场盲沟排水管类型及连接方式

渗排水管尚未有国家或行业标准，本图所示参数仅供参考，设计选用应在设计图中提出具体参数要求，以供生产厂配置

16S518《雨水口》

主要内容：砖砌体雨水口、混凝土模块砌体雨水口、预制混凝土装配式雨水口；不同井体材料的平箅式、偏沟式、联合式、立箅式的安装图；球墨铸铁雨水箅子及井圈、球墨铸铁复合树脂雨水箅子及井圈、防沉降球墨铸铁雨水箅子及井圈、钢格板雨水箅子及井圈等典型外形图；雨水口过流曲线图。

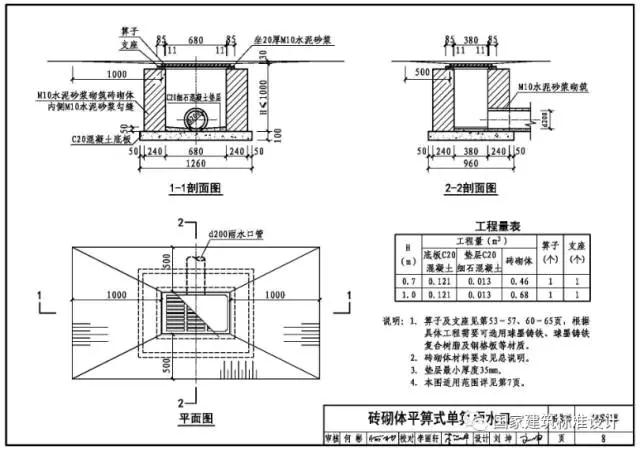

图一：砖砌体平箅式单箅雨水口安装图

体现雨水口各部分安装详细尺寸，安装工程量表，可按图进行设计选用、概预算、施工等

图二：缘石泄水口配筋图

体现缘石泄水口配筋及制作尺寸，可按图进行概预算、预制生产等

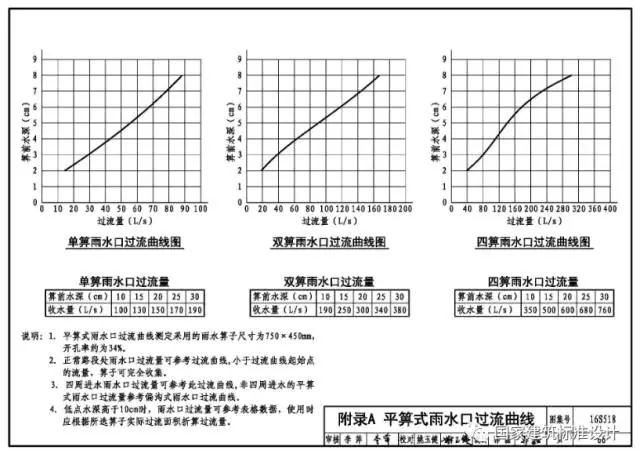

图三：平箅式雨水口过流曲线

按雨水口实际使用工况测定绘制，为雨水口需进行详细流量计算时提供数据支撑

15MR105: 《城市道路与开放空间低影响开发雨水设施》

主要内容：城市道路与开放空间用地范围内的雨水控制与利用工程所能采用的渗、滞、蓄、净、用、排等多种技术措施，通过总体设计、设施组合、单项设施三个方面，提供了满足不同阶段和深度要求的内容。

图一：总说明

给出了在编制本图集的过程中所使用到的现行国家及行业标准、图集的适用范围、编制目的、使用方法等，引领图集使用者正确使用图集

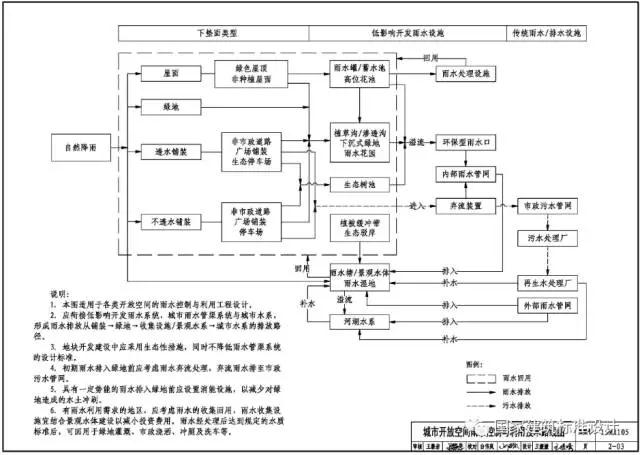

图二：城市开放空间雨水控制与利用技术路线图

适用于各类开放空间的雨水控制与利用工程的设计

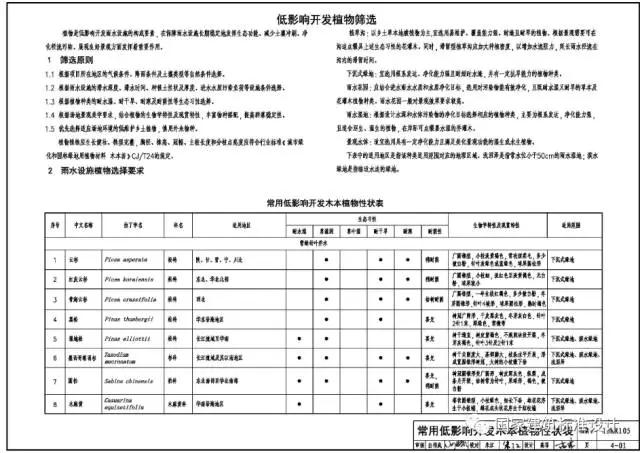

图三：常用低影响开发木本植物形状表

提供了适用于全国不同地区、满足不同雨水设施要求和景观需求的植物种类，方便图集使用者选用，以保证雨水设施持续发挥良好的生态功能

16MR204：《城市道路──透水人行道铺设》

主要内容：本图集收入了透水砖路面、透水水泥混凝土路面、透水沥青混凝土路面三种路面结构；基层材料采用刚性材料（透水水泥混凝土）、半刚性材料（透水水泥稳定碎石）、柔性材料（级配碎石、级配砂砾、排水式沥青稳定碎石等）；人行道、步行街等按人群荷载标准设计；停车场、广场、小区道路、非机动车道等按轻型荷载标准设计。

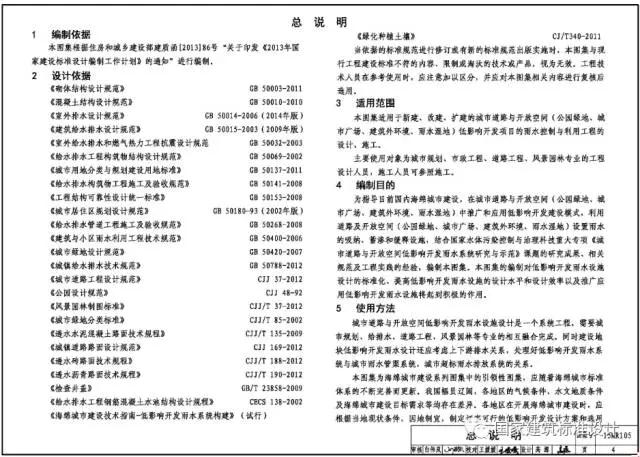

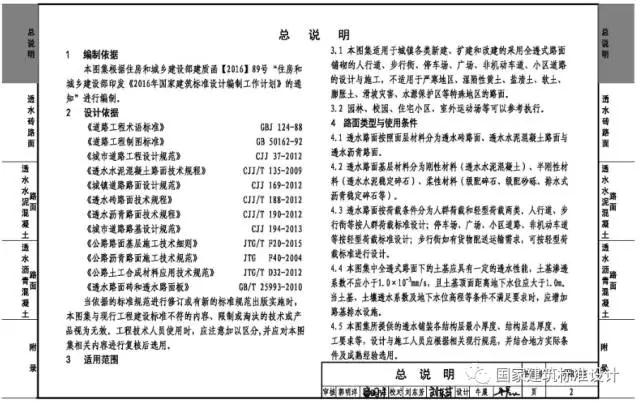

图一：总说明

给出了在编制本图集的过程中所使用到的现行国家及行业标准、图集的适用范围、图集中介绍的各种路面类型及使用条件、结构设计要求、总体设计要求，引领图集使用者正确使用图集
