盘点:近期出版及在编的装配式建筑相关国家建筑标准设计图集

  • 编辑:管理员
  • 发表时间:2017年1月9日
  • 浏览次数:475

为更好贯彻落实党中央、国务院大力发展装配式建筑的决策部署,围绕国家建设重点,国家建筑标准设计持续在装配式建筑领域开展工作,先后构建了适合我国发展模式的《建筑产业现代化国家建筑标准设计体系》顶层设计,并出版了装配式建筑相关图集。在深化改革,促进建筑行业转型升级的新时期,国家建筑标准设计将携手行业同仁,为推动我国工程建设行业发展、促进行业技术进步做出更大贡献。

近期已出版及将出版的装配式建筑国标图集

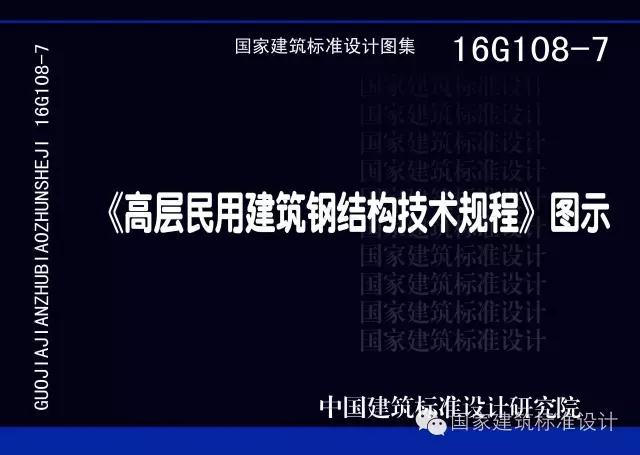

16G108-7《高层民用建筑钢结构技术规程》图示



 主要内容:本图集是针对《高层民用建筑钢结构技术规程》JGJ99-2015所做的配套图集。针对该规程的的重点、难点条文文进行诠释,对其内涵进行挖掘,对其脉络进行梳理,对其应用进行指引。把《高层民用建筑钢结构技术规程》以图表的形式、深入的理解、多维的视角、合理的延伸展现出来,作为规程的一个配合资料,并适当结合了《钢结构设计规范》、《建筑抗震设计规范》等联系密切的规范,对其规定的理解和应用给出了合理的建议。

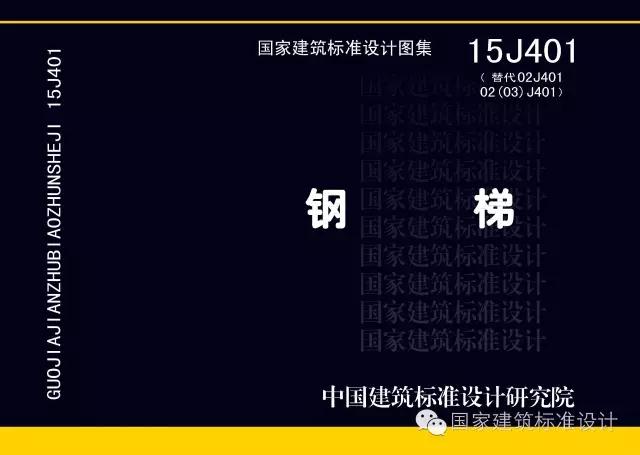

15J401《钢梯》



        主要内容:作业平台钢梯、钢梯及平台钢护栏、固定式钢斜梯、上屋面钢直梯、上屋面钢斜梯、上吊车钢斜梯、中柱式钢螺旋梯及板式钢螺旋梯。



16G519《多、高层民用建筑钢结构节点构造详图》



  主要内容:本图集是对01(04)SG519《多、高层民用建筑钢结构节点构造详图》的修编,适用于多、高层民用建筑钢结构的节点设计。

包括梁柱连接节点构造、柱拼接节点构造、钢柱脚节点构造、支撑和框架的连接节点构造、楼板连接节点构造等内容。其中钢筋桁架楼承板连接节点、伸臂桁架和腰桁架相关节点等内容是根据设计技术发展新增的内容。同时对原图集的一些内容也做了一些删减。

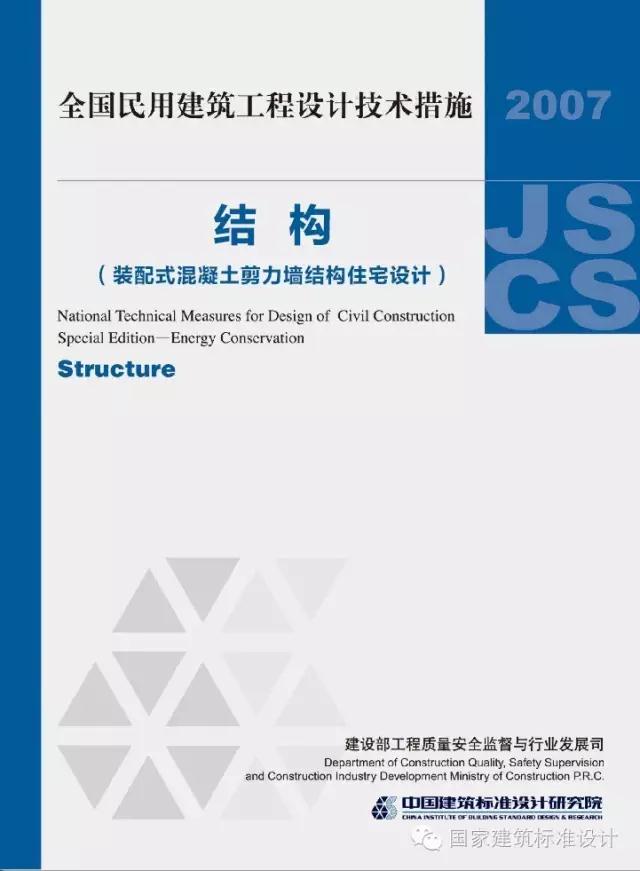

技术措施《装配式混凝土剪力墙结构住宅设计》



主要内容:本技术措施可作为采用装配式混凝土剪力墙结构建造的住宅设计要点,内容分为建筑篇、结构篇、设备篇三部分,主要包括:装配式住宅的设计步骤、各设计阶段成果要求及设计周期,装配式住宅的前期技术策划及规划,户型模块化设计,户型组合设计,结构设计,各预制构件设计,构造设计,各专业协同设计,设计阶段应关注的生产和施工问题等。措施主要章节均包含文字论述、设计流程框图或相关参数表格、典型示例,给出常用构造做法或节点大样,可有效指导设计人员掌握建筑产业现代化设计思维方式及设计内容。



技术措施《装配式混凝土剪力墙结构施工》



 主要内容:施工组织及策划、构件场内运输与装卸、构件存放、构件缺陷与修补、施工工艺流程、竖向结构施工、叠合类水平构件安装、非承重板类构件安装、预制楼梯及隔墙板安装、防水构造要求、成品保护、施工质量验收、质量管理、安全文明施工、绿色施工、成本管理等方面的技术措施。

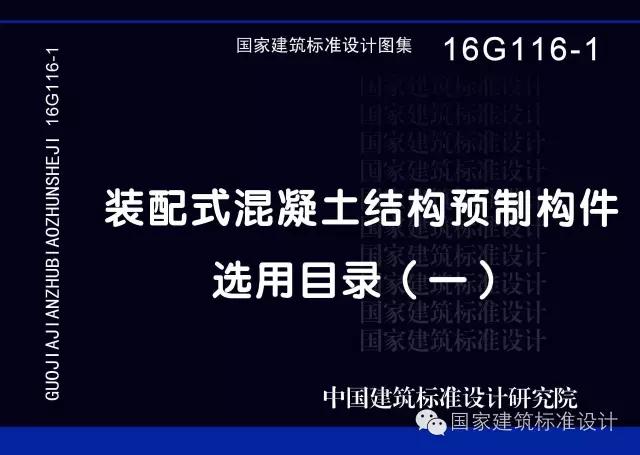

16G116-1《装配式混凝土结构预制构件选用目录(一)》

        主要内容:本目录系统归纳整理了各类预制构件的种类和规格,包括:预制混凝土剪力墙内、外墙板,SI体系的内墙板,钢筋混凝土叠合板,预制钢筋混凝土板式楼梯,预制钢筋混凝土阳台板、空调板及女儿墙等,目录可便于设计人员和施工单位选用构件时查找和参考使用。例,给出常用构造做法或节点大样,可有效指导设计人员掌握建筑产业现代化设计思维方式及设计内容。

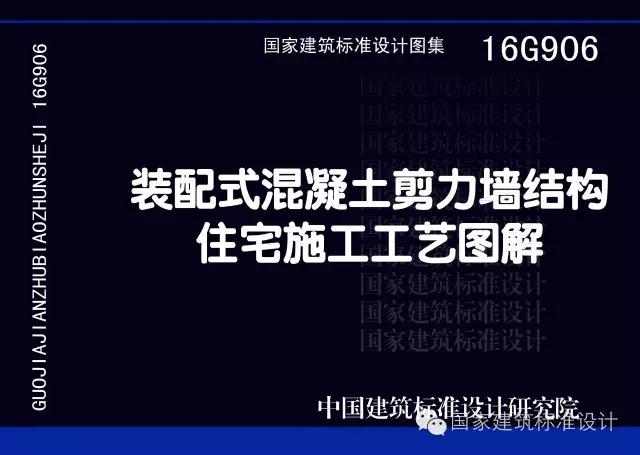

16G906《装配式混凝土剪力墙结构住宅施工工艺图解》



主要内容:本图集以图示及文字说明阐述了装配式剪力墙结构体系组成、总体施工流程、构件堆放码放要求、成品保护、构件吊装要求、构件安装施工工艺做法、现浇节点、外墙板防水接缝处理、安全施工、计算示例、检查验收记录表等内容。本图集以预制构件竖向钢筋采用灌浆套筒与现浇结构连接的装配式剪力墙结构住宅的施工为例,对已有工程实践经验进行归纳总结后,选择较为常用和通用的施工做法编入本图集,可使施工技术人员很好的理解装配式混凝土剪力墙结构这种施工方法,并应用于实际工程中。

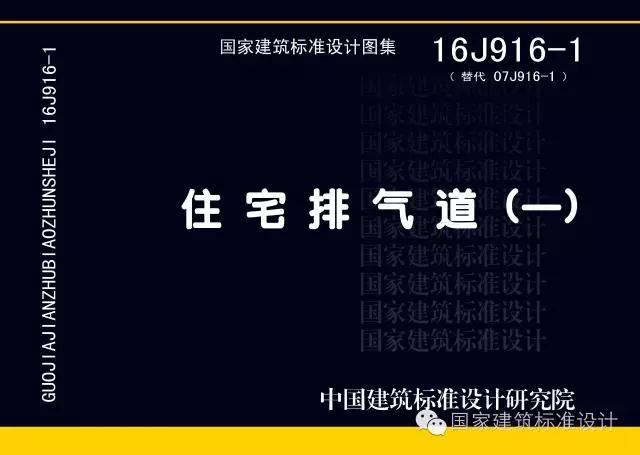

16J916-1《住宅排气道》



 主要内容:图集主要编入当前国内具有代表性的住宅厨房、卫生间用的七个类型排气道系统组成及相关建筑构造。包括:总说明、排气道选用表、排气道平面布置图、排气道系统图、排气道详图及接口部件安装节点、排气道楼层承托节点、层间连接节点、排气道出屋面节点、风帽安装节点等。可在实际工程设计、施工中直接选用。

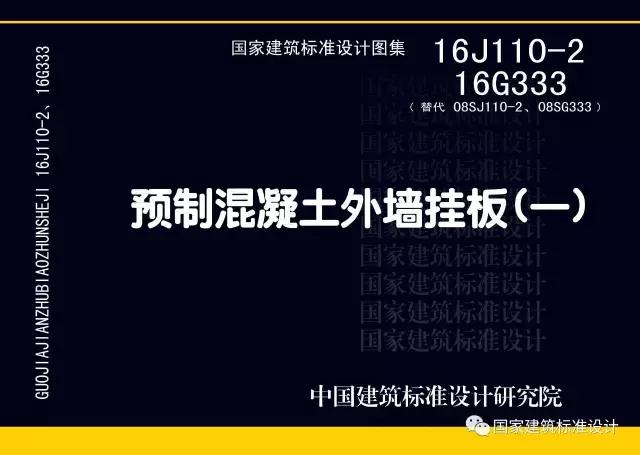

 16J110-2、16G333《预制混凝土外墙挂板(一)》



  主要内容:16J110-2、16G333《预制混凝土外墙挂板(一)》为建筑产业现代化国家建筑标准设计专项编制项目,本图集包括预制混凝土外墙挂板的建筑构造、结构连接构造及典型外墙挂板构件图。本图集包括建筑专业和结构专业两部分,其中建筑方面提供了外墙挂板热工性能指标、保温做法、防水做法、建筑墙身剖面详图等内容,直接供设计人员选用;结构方面提供了构件及连接的设计原则、结构连接构造、连接件和预埋件构造、典型板配筋示意等内容,设计人员可选用合适的连接构造形式并经过计算完成墙板、预埋件、连接件的设计。

在编的装配式建筑国标图集



1.《装配式混凝土结构建筑设计示例(框架结构)

2.《模块化钢结构房屋建筑构造

3.《预制钢筋混凝土楼梯

4.《装配式混凝土框架结构设计示例

5.《SP预应力空心板

6.《多、高层钢结构住宅内嵌式轻质外墙系统

7.《装配式建筑机电设计与安装

8.《装配式管道吊挂支架安装图

9.《<装配式住宅建筑设计规程>图示

10.住宅内装工业化设计—整体厨房、整体卫生间

11.住宅内装工业化设计—整体收纳

12.装配式混凝土结构工程施工示例
