伴随着科技的进步和发展,建筑行业向更加智能、信息化和集成管理的时代迈进。不久前,住建部发布了《2016-2020年建筑业信息化发展纲要》(以下简称“纲要”),明确指出“十三五”时期建筑业信息化发展目标为“全面提高建筑业信息化水平,着力增强BIM、大数据、智能化、移动通讯、云计算、物联网等信息技术集成应用能力。”自此,BIM技术应用上升到了国家发展战略高度。

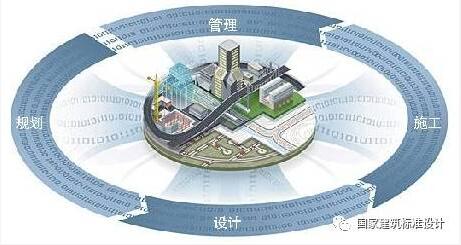

建筑信息模型(BIM)

指创建并利用数字化模型对建设工程项目的设计、建造和运营全过程进行管理和优化的过程、方法和技术。BIM是目前完成建筑全生命周期各类工作的最优秀解决方案。在建筑项目设计中实施BIM能够有效的提高项目设计质量和工作效率,减少后续施工期间的洽商和返工,保障施工周期,节约项目资金。

现阶段在建筑电气领域缺乏必要的BIM建筑电气设计标准,BIM建筑电气信息化还不够完善。为了规范BIM建筑信息模型的发展,国家建筑标准设计根据我国建筑电气行业现状,参考国外BIM建筑电气标准,组织编制了DX012 BIM建筑电气标准设计系列图集,其中第一本《BIM建筑电气常用构件参数》将于近日出版!

《BIM建筑电气常用构件参数》图集

 主要内容包括以下几方面:

 建筑电气信息模型常用设备分类和编码: 用于实现建筑工程信息的交换、流通和共享,是信息管理和信息应用的基础。

       建筑电气信息模型常用图形符号(图例):主要用于模型导出二维图纸的表述示意。

       建筑电气信息模型常用构件的几何参数、属性参数、3D图片、2D图形符号:是本图集的核心,过信息传递,创造基础信息条件等。

       BIM建筑电气信息模型输出文件的图纸表达示意:是BIM电气设计提交成果由模型导出的图纸设计文件,要求完全满足《建筑工程设计文件编制深度规定》(2016年版)。

       适用范围

本图集适用于民用及一般工业建筑BIM建筑电气工程设计、施工和运维,工业建筑BIM建筑电气工程设计、施工和运维可参考使用。

       编制目的

 搭建覆盖建筑设计、施工和运维等各环节,全生命周期的BIM基础数据库(族库)。

 BIM基础数据库(族库)在建模过程中可以直接导入,在项目的不同阶段,数据库(族库)可以根据需要更新和修改,大大提升工作效率。

 助力项目实施过程中的不同单位间数据协同共享和集成化管理。

综合目前我国重要标准、规范,提供专业技术支撑。

《BIM建筑电气常用构件参数》图集示例

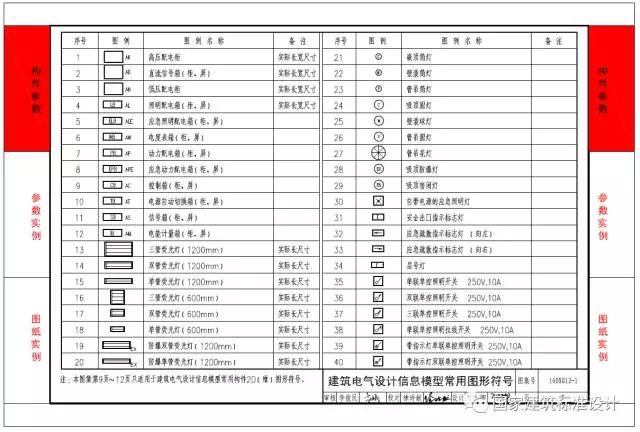

示例一:建筑电气设计信息模型常用图形符号

(用于模型导出二维图纸时电气设备的图例)

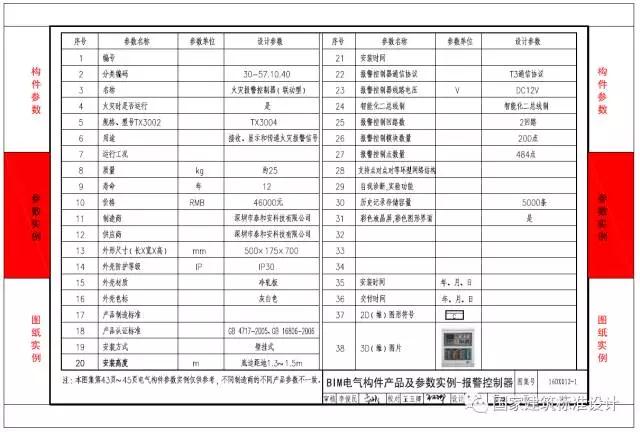

示例二:BIM电气构件产品及参数示例—报警控制器

(报警控制器的详细数据,在工程的不同阶段可以修改和补充)
