近年来随着我国太阳能热利用行业的快速发展，在集热器性能、系统形式和施工水平等方面都有不同程度的进步，太阳能集中热水系统已经被广泛应用于医院、宾馆、酒店、学校、办公楼、游泳池、公共浴室等设置集中热水系统的公共建筑中；在各级政府的大力提倡下，太阳能集中热水系统在多层、小高层住宅中也得到广泛应用，太阳能热水系统逐渐由小型家用系统向大型集中系统转变。

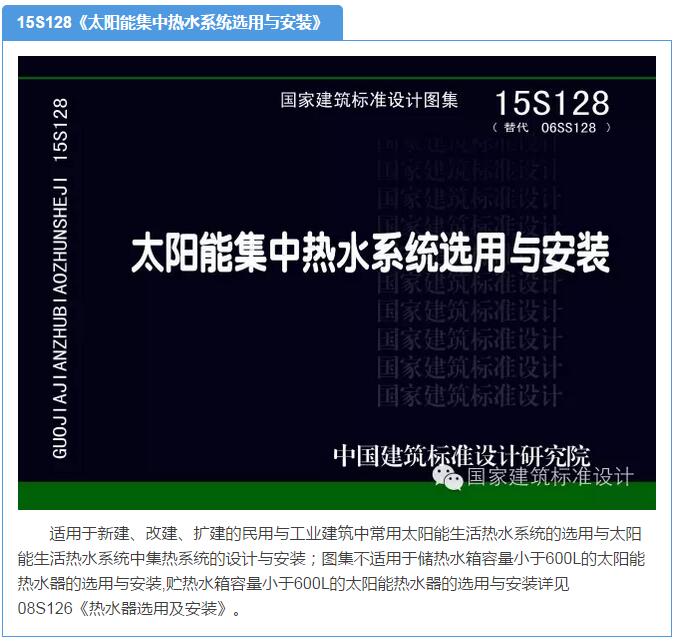

为适应城镇化建设发展需要，提高人民生活质量，全面反映近年来建筑给水排水领域和太阳能领域在新技术、新产品、新工艺和新材料的发展与应用，国家标准《建筑给水排水设计规范》和《民用建筑太阳能热水系统应用技术规范》正在修订，其中热水部分变化很大，依据以上情况，中国建筑标准设计研究院组织行业权威设计院和知名专家对06SS128《太阳能集中热水系统选用与安装》进行修编，并已于今年9月初上市。

2006年太阳能热水技术在我国方兴未艾，及时出版的06SS128是我国首部针对太阳能集中热水系统的国标图集，对规范、指导太阳能热水技术的应用起到了积极的推动作用，受到广泛好评。本次修编图集在依据最新相关标准的基础上，充分参考了2006版图集发行至今的各方反馈意见，结合了建设行业发展需要，对原图集进行了系统的修订和补充。2015版图集新增内容涵盖了太阳能光热技术的最新研究成果及应用所涉及到的设计和施工方面的内容，更适应快速发展的建设要求。具体如下：

主要修编内容：

1.按照《建筑给水排水设计规范》和《民用建筑太阳能热水系统应用技术规范》报批稿对图集总说明进行了修改。对于太阳能集中热水系统的选型给出了具体建议，增加了方案设计阶段经验数值的估算方法，修改了集热系统的计算方法及相关技术参数。增加了集热器前后排间距快速选用表。

2.太阳能集热器的正确选用以及性能指标是决定系统能否正常运行的关键，图集中对于常用太阳能集热器的类型进行了详细阐述，增加编制了太阳能集热器的性能指标表，对于指导设计人员正确选用以及施工人员采购到合格的太阳能集热器产品具有非常重要的意义。

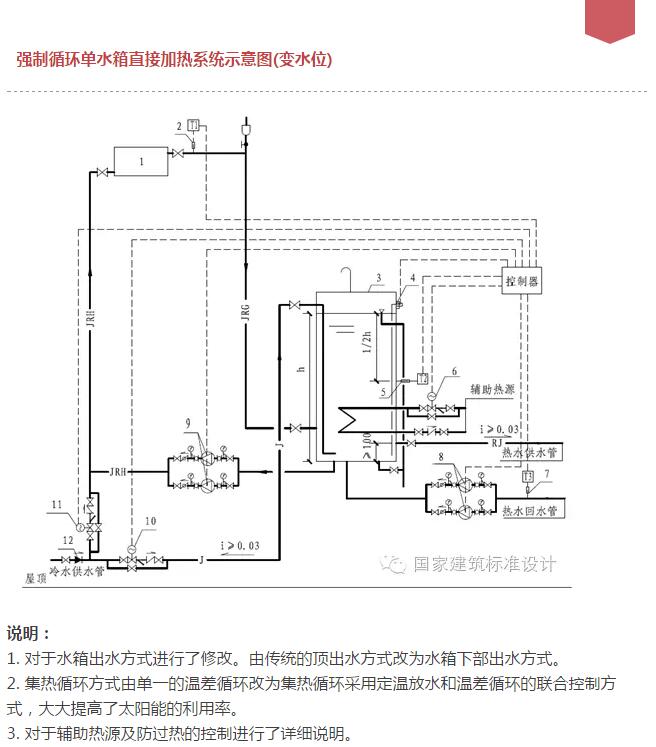

3. 在广泛调研的基础上，对原图集中系统原理图进行了修改整合，详细阐述了每种系统的适用条件。

4. 太阳能集中热水系统的控制对于系统是否节能十分重要，修编时增加了这部分内容的比重。

5. 为推广新产品、新技术，图集中增加了太阳能集热系统的最新研究成果。

6. 增加编制了适用于住宅热水系统的集中集热集中储热分散辅热和集中集热分散储热分散辅热的太阳能热水系统示意图。

7. 为保障用水安全性，增加了太阳能恒温混水阀等系统附件的选用与安装。

8. 为解决闭式循环系统的过热问题，增加了空气冷却器等防过热措施。

9. 为规范太阳能集热器的施工做法，增加了太阳能集热器的连接详图。
