05G414-5：预应力混凝土工字形屋面梁（18m双坡）
- 图集编号
- 05G414-5
- 图集名称
- 预应力混凝土工字形屋面梁（18m双坡）
- 主编单位
- 华东预应力技术联合中心
内容简介
18m双坡预应力混凝土工字形屋面梁（预应力钢筋为钢绞线）。
备注
G414-1～5(2005年合订本)代替99G414(一)～(五)
目录
| 目录 | 5-1 |
|---|---|
| 总说明 | 5-2 |
| 总说明与锚具示意图 | 5-8 |
| 屋面支撑布置示意图 | 5-9 |
| 屋面安装节点图 | 5-11 |
| 屋面梁与柱安装节点图 | 5-12 |
| 抗风柱连接与支撑安装节点图 | 5-14 |
| 支撑安装节点图 | 5-14 |
| 钢支架详图 | 5-16 |
| 屋面梁顶面预埋件位置图 | 5-17 |

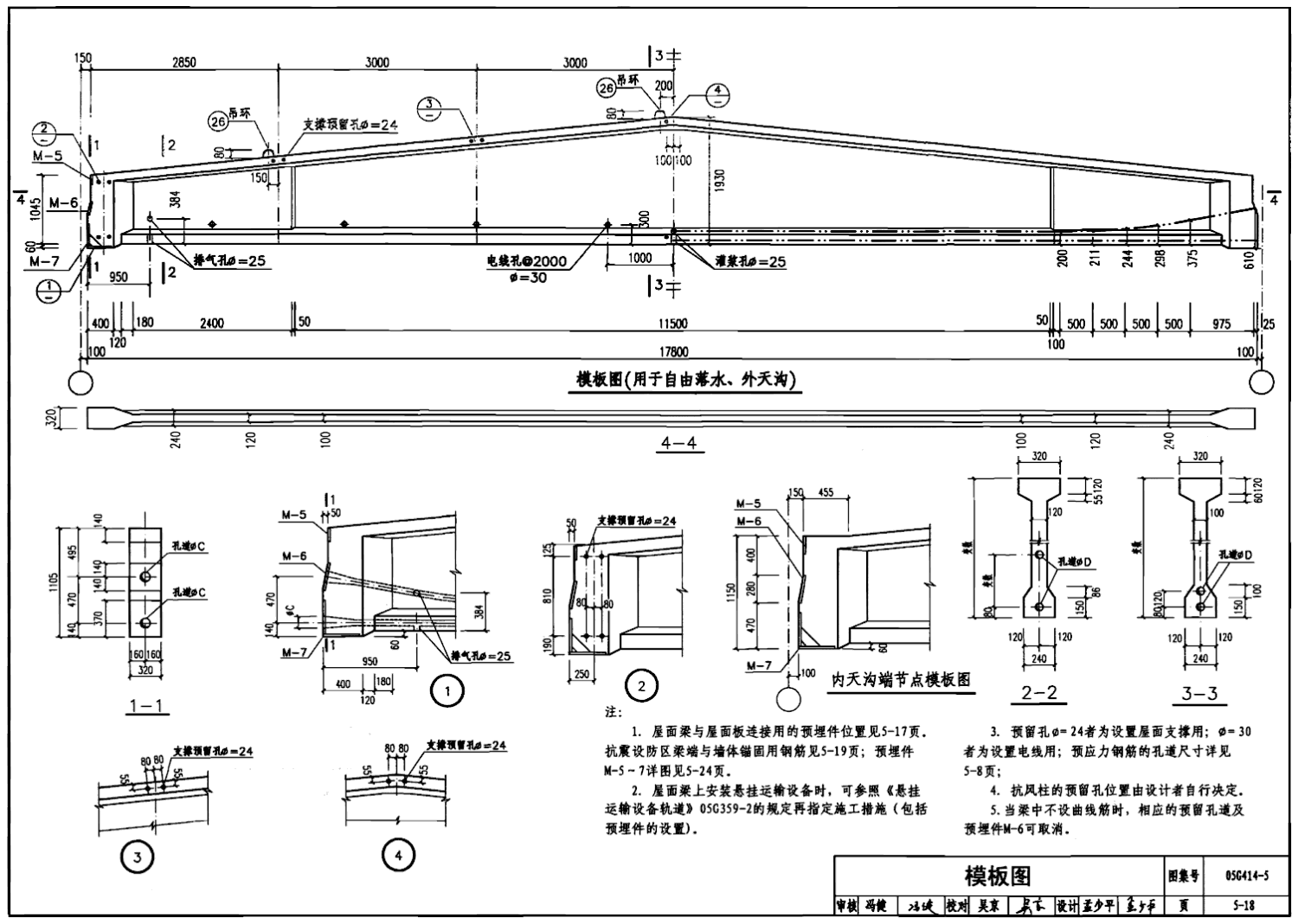

| 模板图 | 5-18 |
| 梁端预埋抗震锚固钢筋 | 5-19 |
| 配筋图 | 5-20 |
| 钢筋网片大样 | 5-21 |
| 配筋节点大样 | 5-23 |
| 预埋件M-1～M-7详图 | 5-24 |
| YWLS18-1、2钢材明细表 | 5-25 |
| YWLS18-3、4钢材明细表 | 5-26 |
| 钢材汇总表 | 5-27 |
| 横向支撑SC-1～SC-6 | 5-28 |
| 横向支撑SC-1A～SC-6A | 5-29 |
| 竖向支撑CC-1及系杆GX-1 | 5-30 |
| 竖向支撑CC-1A | 5-31 |
