07FD01：防空地下室电气设计示例
- 图集编号
- 07FD01
- 图集名称
- 防空地下室电气设计示例
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
内容简介
给出平、战时防空地下室工程供配电常用方案，以防空地下室工程设计示例做应用示范。有一个防护分区防空地下室工程示例、多个防护分区防空地下室工程示例、一个防护分区防空地下室工程供配电常用方案、多个防护分区防空地下室工程供配电常用方案
备注
代替04FD01
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 2 |
| 图形符号 | 4 |
| 供电系统示意图 | |
| 一个防护单元供电系统索引表 | 5 |
| 多个防护单元供电系统索引表 | 7 |
| 一个防护单元供电系统示意图（一） | 9 |
| 一个防护单元供电系统示意图（二） | 10 |
| 一个防护单元供电系统示意图（三） | 11 |
| 一个防护单元供电系统示意图（四） | 12 |
| 一个防护单元供电系统示意图（五） | 13 |
| 多个防护单元供电系统示意图（一） | 14 |

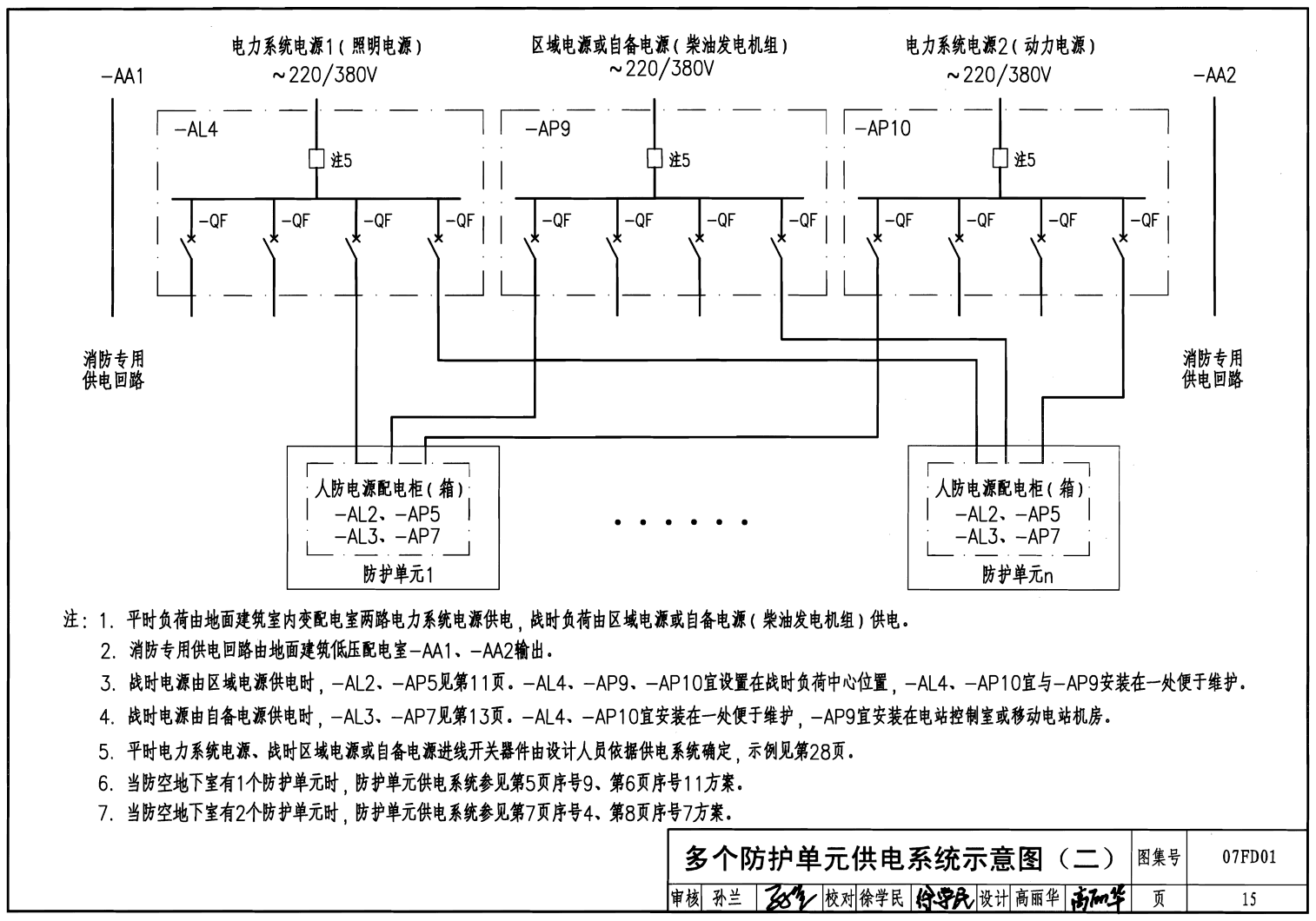

| 多个防护单元供电系统示意图（二） | 15 |
| 多个防护单元供电系统示意图（三） | 16 |
| 区域电站供电系统示意图（一） | 17 |
| 区域电站供电系统示意图（二） | 18 |
| 工程示例 | |
| 设计说明 | 19 |
| 二等人员掩蔽所配电箱系统图 | 22 |
| 二等人员掩蔽所照明平面图 | 23 |
| 二等人员掩蔽所动力平面图 | 24 |
| 防空专业队队员掩蔽部配电箱系统图 | 25 |
| 防空专业队队员掩蔽部照明平面图 | 26 |
| 防空专业队队员掩蔽部动力平面图 | 27 |
| 多个防护单元配电干线系统图 | 28 |
| 多个防护单元（防护单元3）配电箱系统图 | 29 |
| 多个防护单元（防护单元4）配电箱系统图 | 30 |
| 多个防护单元（防护单元3）照明平面图 | 31 |
| 多个防护单元动力平面图 | 32 |
