07FJ01：防空地下室建筑设计示例
- 图集编号
- 07FJ01
- 图集名称
- 防空地下室建筑设计示例
- 开本
- 16 开
- 主编单位
- 上海市地下建筑设计研究院
- 中国建筑标准设计研究院
内容简介
本图集符合2005版《人民防空地下室设计规范》要求，适用于核5级常5级、核6级常6级、核6B级常6级的甲类防空地下室和常5级、常6级的乙类防空地下室建筑设计。一.工程设计示例：1）核5级常5级防空专业队队员掩蔽部；2）核5级常5级防空专业队装备掩蔽部；3）核5级常5级一等人员掩蔽所；4）核5级常5级二等人员掩蔽所；5）核6级常6级二等人员掩蔽所；6）常6级二等人员掩蔽所；7）核6级常6级人防物资库；8）核6级常6级人防汽车库；二.口部设计示例：1）均在地面建筑的倒塌范围之外的防空地下室各类室外阶梯出入口、坡道出入口、连通口及物资运输口等9例；2）A、B、C、D四类集气室的做法。3）防护密闭门保护构造措施及防火门设置图。
备注
07FJ01～03代替04FJ01～04
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 工程设计示例 | |
| 工程设计示例说明 | 4 |
| 示例1 核5级常5级甲类防空专业队队员掩蔽部 | |
| 设计要点一览表 | 12 |
| 平面示意图 | 13 |
| 主要出入口放大平面图 | 14 |
| 洗消间平面布置图 | 15 |

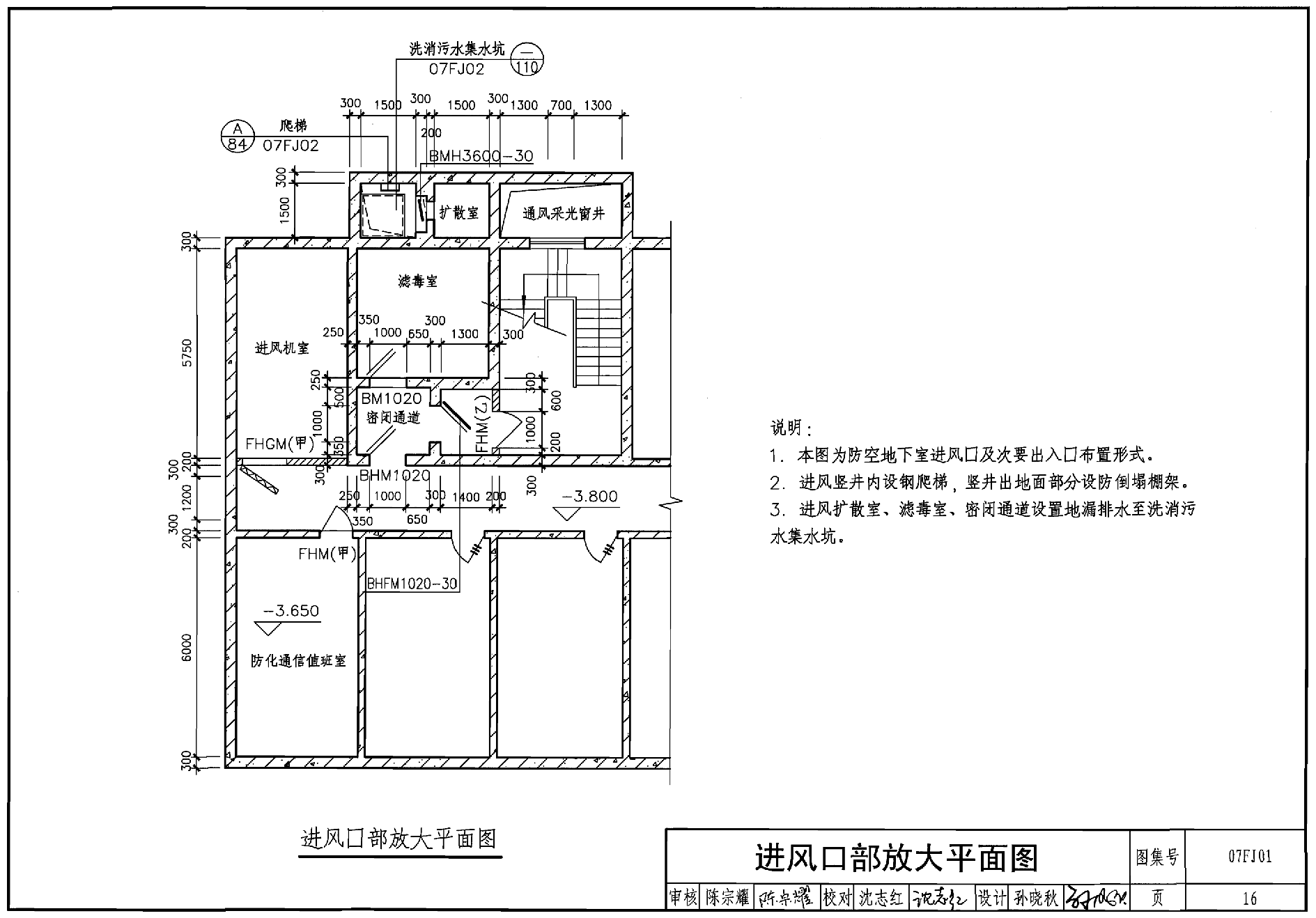

| 进风口部放大平面图 | 16 |
| 1－1、2－2、3－3、4－4剖面图 | 17 |
| 5－5、 6－6剖面图 | 18 |
| 示例2 核5级常5级甲类防空专业队装备掩蔽部 | |
| 设计要点一览表 | 19 |
| 平面示意图 | 20 |
| 1－1、2－2坡道展开剖面图 | 21 |
| 口部放大平面图和3－3与、－4剖面图 | 22 |
| 示例3 核5级常5级甲类一等人员掩蔽所 | |
| 设计要点一览表 | 23 |
| 平面示意图 | 24 |
| 主要出入口放大平面图 | 25 |
| 进风口部放大平面图 | 26 |
| 1－1、2－2剖面图 | 27 |
| 3－3、4－4、5－5剖面图 | 28 |
| 示例4 核5级常5级甲类二等人员掩蔽所 | |
| 设计要点一览表 | 29 |
| 平面示意图 | 30 |
| 主要出入口放大平面图 | 31 |
| 进风口部放大平面图 | 32 |
| 简易洗消间平面布置图 | 33 |
| 1－1、2－2、3－3、4－4剖面图 | 34 |
| 5－5、6－6、7－7剖面图 | 35 |
| 示例5 核6级常6级甲类二等人员掩蔽所 | |
| 设计要点一览表 | 36 |
| 平面示意图 | 37 |
| 主要出入口、次要出入口放大平面图 | 38 |
| 进风口部放大平面图 | 39 |
| 1－1、2－2、3－3剖面图 | 40 |
| 4－4、5－5、6－6剖面图 | 41 |
| 示例6 常6级乙类二等人员掩蔽所 | |
| 设计要点一览表 | 42 |
| 平面示意图 | 43 |
| 主要出入口放大平面图 | 44 |
| 进风口部放大平面图 | 45 |
| 1－1、2－2、3－3剖面图 | 46 |
| 4－4、5－5剖面图 | 47 |
| 示例7 核6级常6级甲类人防物资库 | |
| 设计要点一览表 | 48 |
| 平面示意图 | 49 |
| 主要出入口、进风口部放大平面图 | 50 |
| 次要出入口放大平面图 | 51 |
| 1－1、2－2、3－3剖面图 | 52 |
| 4－4、5－5、6－6剖面图 | 53 |
| 示例8 核6级常6级甲类人防汽车库 | |
| 设计要点一览表 | 54 |
| 平面示意图 | 55 |
| 主要出入口放大平面图 | 56 |
| 次要出入口放大平面图 | 57 |
| 1－1、2－2剖面图 | 58 |
| 3－3、4－4、5－5剖面图 | 59 |
| 口部设计示例 | |
| 口部设计示例说明 | 60 |
| 1 室外出入口、连通口、物资运输口 | |
| 出入口设计要点一览表 | 61 |
| 独立式室外阶梯出入口 | 62 |
| 附壁式室外阶梯出入口 | 63 |
| 相邻防护单元合用一个室外出入口 | 64 |
| 自行车坡道出入口 | 65 |
| 汽车坡道出入口 | 67 |
| 连通口和预留连通口 | 68 |
| 物资坡道运输口 | 69 |
| 物资垂直运输口 | 70 |
| 2 集气室 | |
| 集气室设计要点一览表 | 71 |
| A型集气室 | 72 |
| B型集气室 | 73 |
| C型集气室 | 74 |
| D型集气室 | 75 |
| 防护密闭门保护措施构造图 | 76 |
| 防火门设置图 | 77 |
