07J912-1:变配电所建筑构造
- 图集编号
- 07J912-1
- 图集名称
- 变配电所建筑构造
- 定价
- 19.00 元
- 开本
- 16 开
- 主编单位
- 中国中轻国际工程有限公司
内容简介
(1)适用范围:
A.适用于工业与民用建筑10KV及其以下,独立建设或附设式变电所
B.可供建筑设计单位、建设单位、施工单位、监理单位、验收单位等人员使用
(2)主要内容:
A.干式变配电所、油浸式变配电所工程示例
B.干式变压器室、油浸式变压器室工程示例
C.变配电所内常用的节点详图,包括地沟、钢盖板、储油池、检修人孔、挡鼠板、钢梯等。
(3)特点:根据现行的国家规范,通过不同的变配电所工程示例,使建筑师了解变配电所由于
电缆进出线方式的不同,工程做法设计也不同。并给出了变配电所中常用的建筑构造节点,
方便建筑师引用。
目录
目录 | 1 |
---|---|

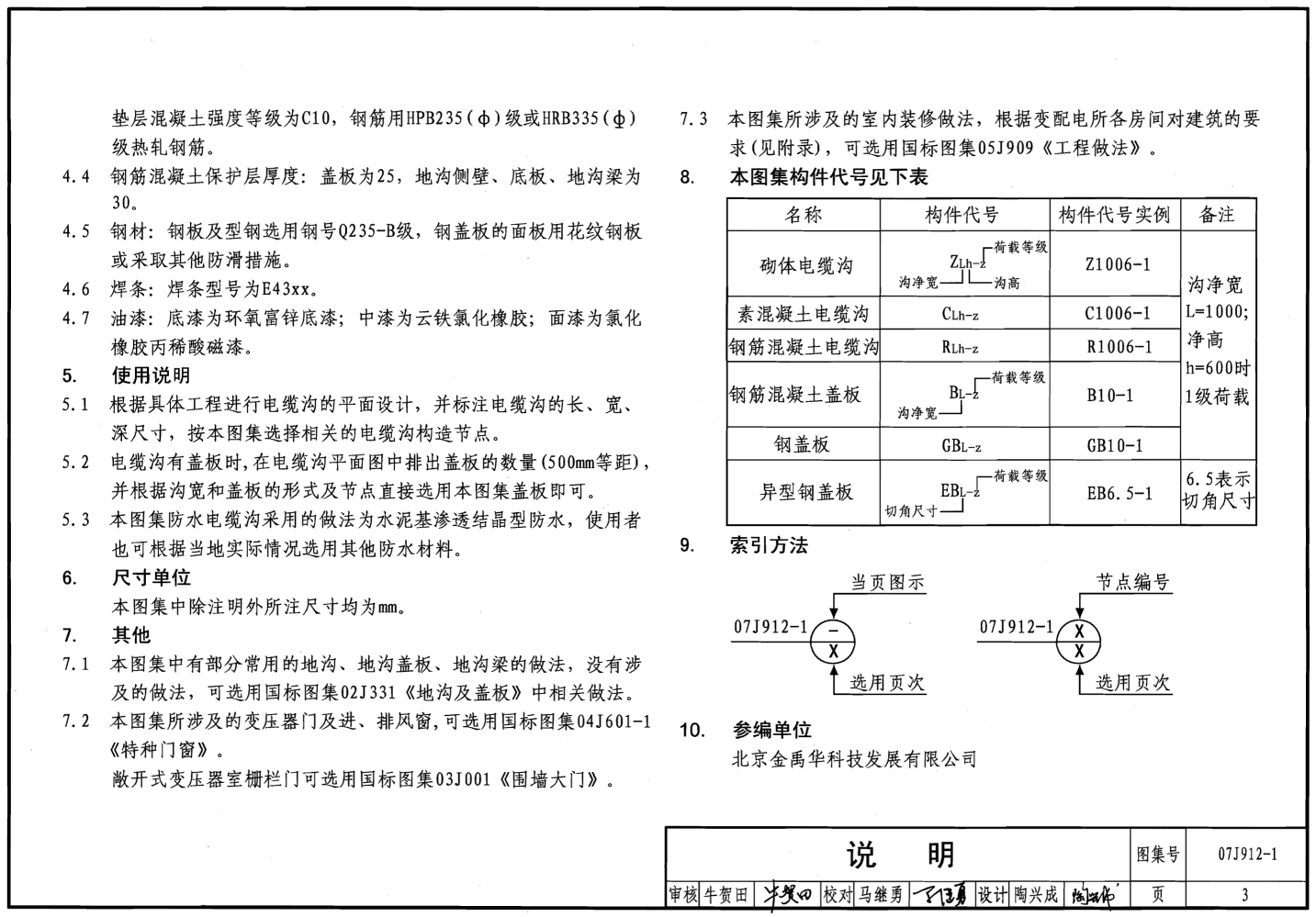

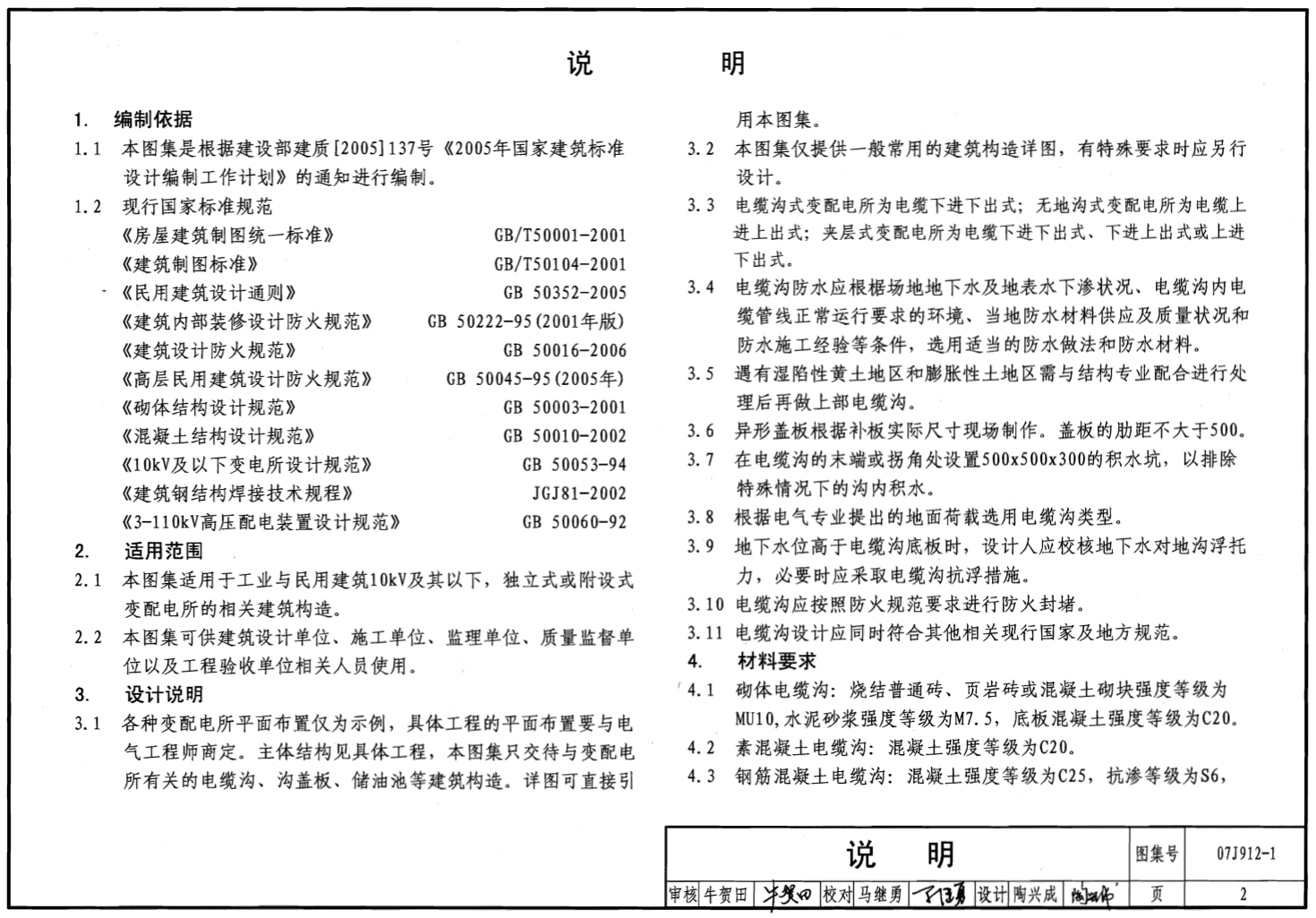

说明 | 2 |
变配电所示例(干式变压器) | |

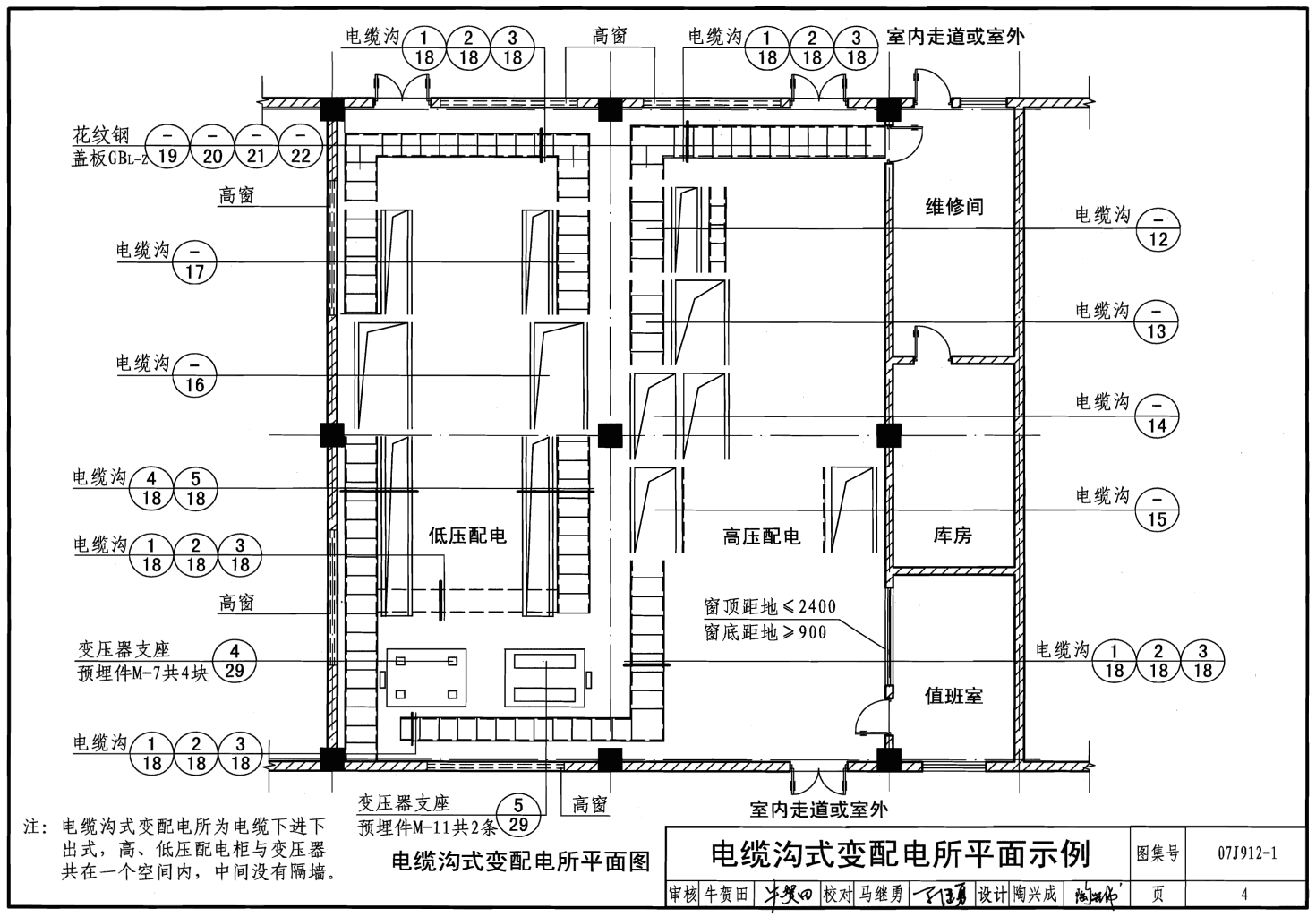

电缆沟式变配电所平面示例 | 4 |
无电缆沟式变配电所平面示例 | 5 |
夹层式变配电所平面示例 | 6 |
变压器室示例(干式变压器) | |
干式变压器室示例 | 7 |
变配电所示例(油浸变压器) | |
变配电所平面示例 | 8 |
变压器室示例(油浸变压器) | |
敞开(封闭)低式油浸变压器室示例 | 9 |
封闭高式无储油池油浸变压器室示例 | 10 |
封闭高式有储油池油浸变压器室示例 | 11 |
配电室地沟详图 | |

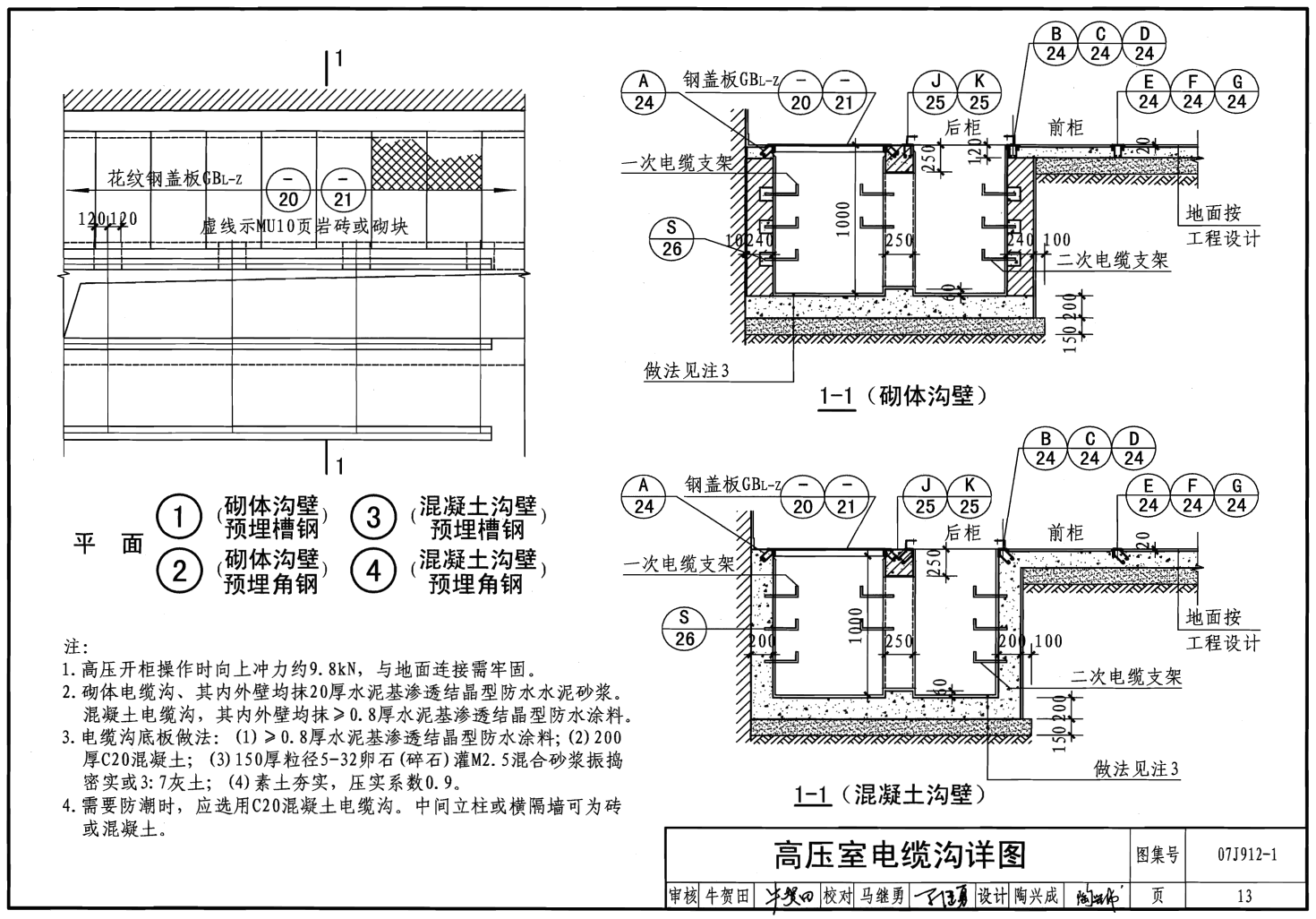

高压室电缆沟详图 | 12 |
低压室电缆沟详图 | 16 |

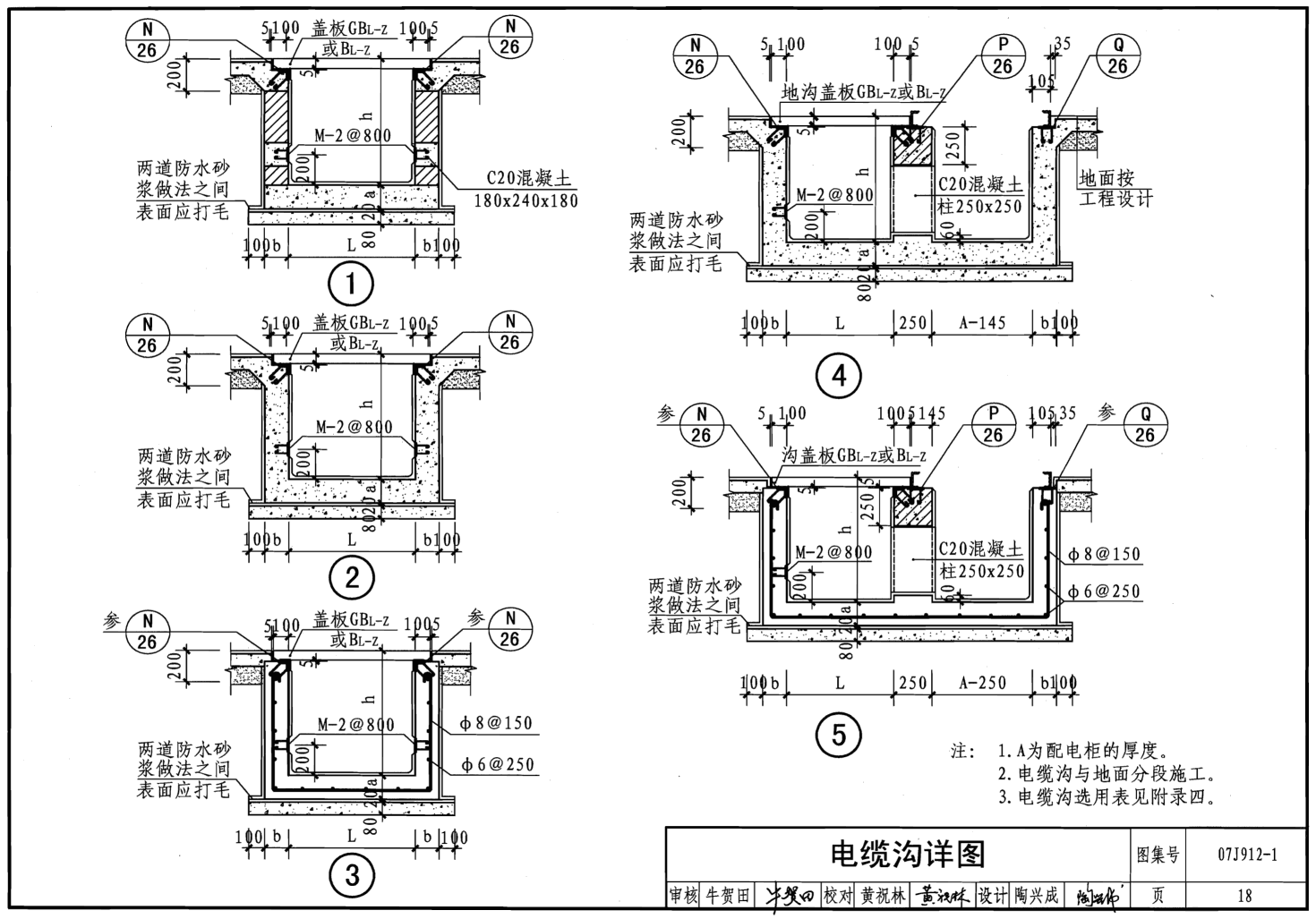

电缆沟详图 | 18 |
钢盖板及钢电缆沟梁布置图 | 19 |
钢盖板详图 | 20 |
异形钢盖板详图 | 22 |
钢筋混凝土梁及盖板详图 | 23 |
电缆沟节点详图 | 24 |
预埋件详图 | 27 |
变压器室详图 | |
穿墙洞、牵引钩、架空引入线详图 | 29 |
封闭车间内有风坑宽(窄)式储油池详图 | 30 |
封闭车间内无风坑宽(窄)式储油池详图 | 31 |
封闭车间内有(无)风坑宽(窄)式储油池详图 | 32 |
钢筋盖板 | 33 |
检修人孔详图 | 34 |
钢梯详图 | 36 |
挡鼠板详图 | 37 |
附录 | |
附录一 变配电所各房间对建筑的要求 | 38 |
附录二 干式变配电所平面电气安全净距示意图 | 40 |
附录三 油浸变配电所平面电气安全净距示意图 | 41 |
附录四 电缆沟选用表 | 42 |
