07SJ507：轻钢龙骨布面石膏板、布面洁净板隔墙及吊顶
- 图集编号
- 07SJ507
- 图集名称
- 轻钢龙骨布面石膏板、布面洁净板隔墙及吊顶
- 定价
- 16.00 元
- 开本
- 16 开
- 主编单位
- 南昌有色冶金设计研究院
内容简介
本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙及室内吊顶。轻钢龙骨布面石膏板隔墙、布面洁净板隔墙，按构造做法分为轻钢龙骨隔墙、贴面隔墙，以及在两种做法基础上做组合装饰隔墙。轻钢龙骨布面石膏板吊顶，接受力情况分为不上人吊顶和上人吊顶。图集编制针对布面石膏板、布面洁净板国家重点新产品的使用，给出了选用表及相关各部位建筑构造，编制深度满足设计人员直接引用并指导施工安装；编制时考虑相配套的轻钢龙骨体系给出不同的构造设计形式，方便工程设计人员选用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 2 |
| 轻钢龙骨布面石膏板、洁净装饰板隔墙 | |
| 洁净装饰板石膏板吊顶实例索引 | 4 |
| 洁净装饰板花色图片 | 6 |
| 布面石膏板面板接缝处理 | 7 |
| 有龙骨洁净装饰板隔墙构造 | 8 |
| 无龙骨洁净装饰板贴面墙构造 | 9 |
| 洁净装饰板U型固定夹贴面墙构造 | 11 |

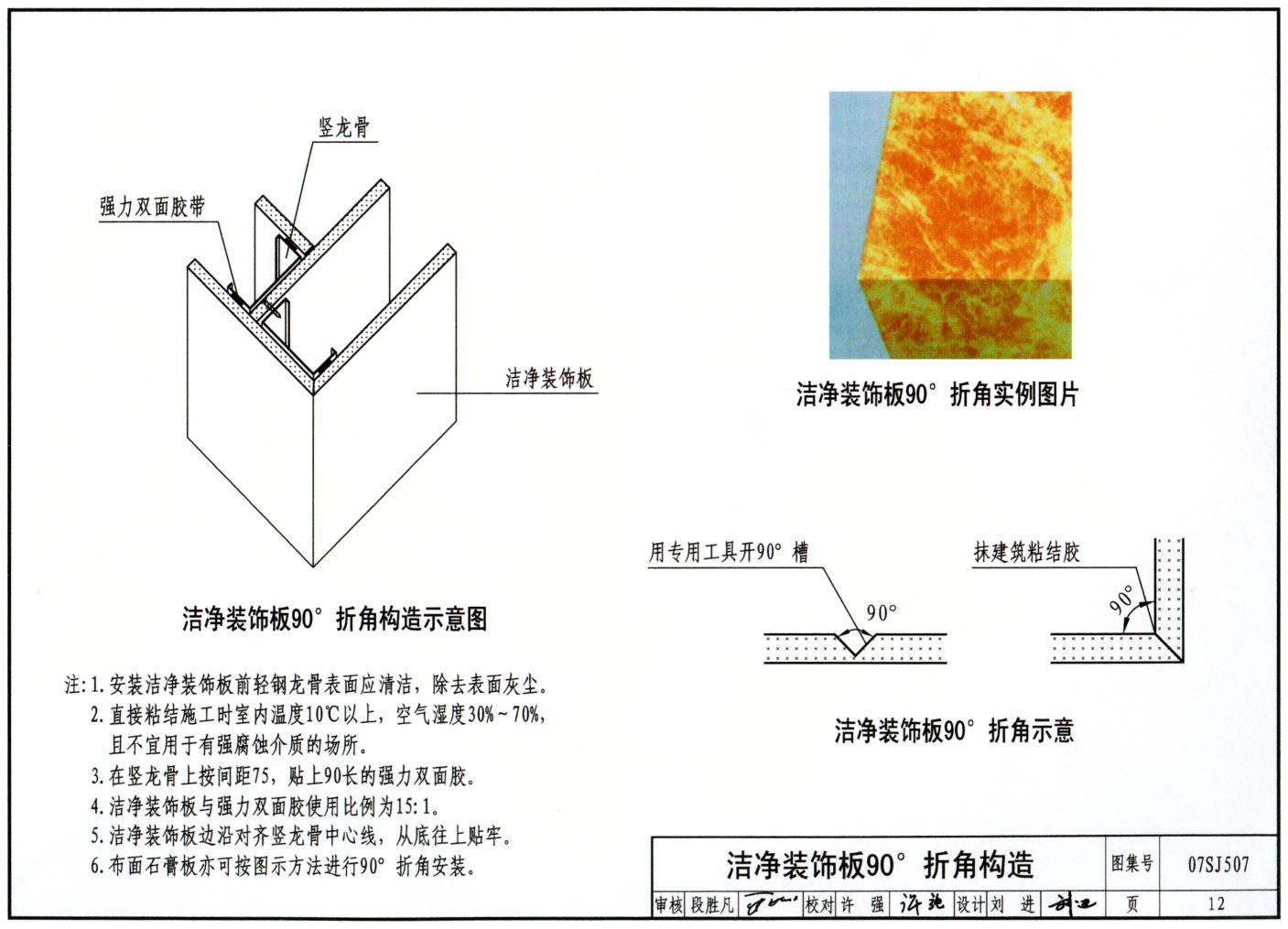

| 洁净装饰板90°折角构造 | 12 |
| 附录 轻钢龙骨隔墙施工要求 | 13 |

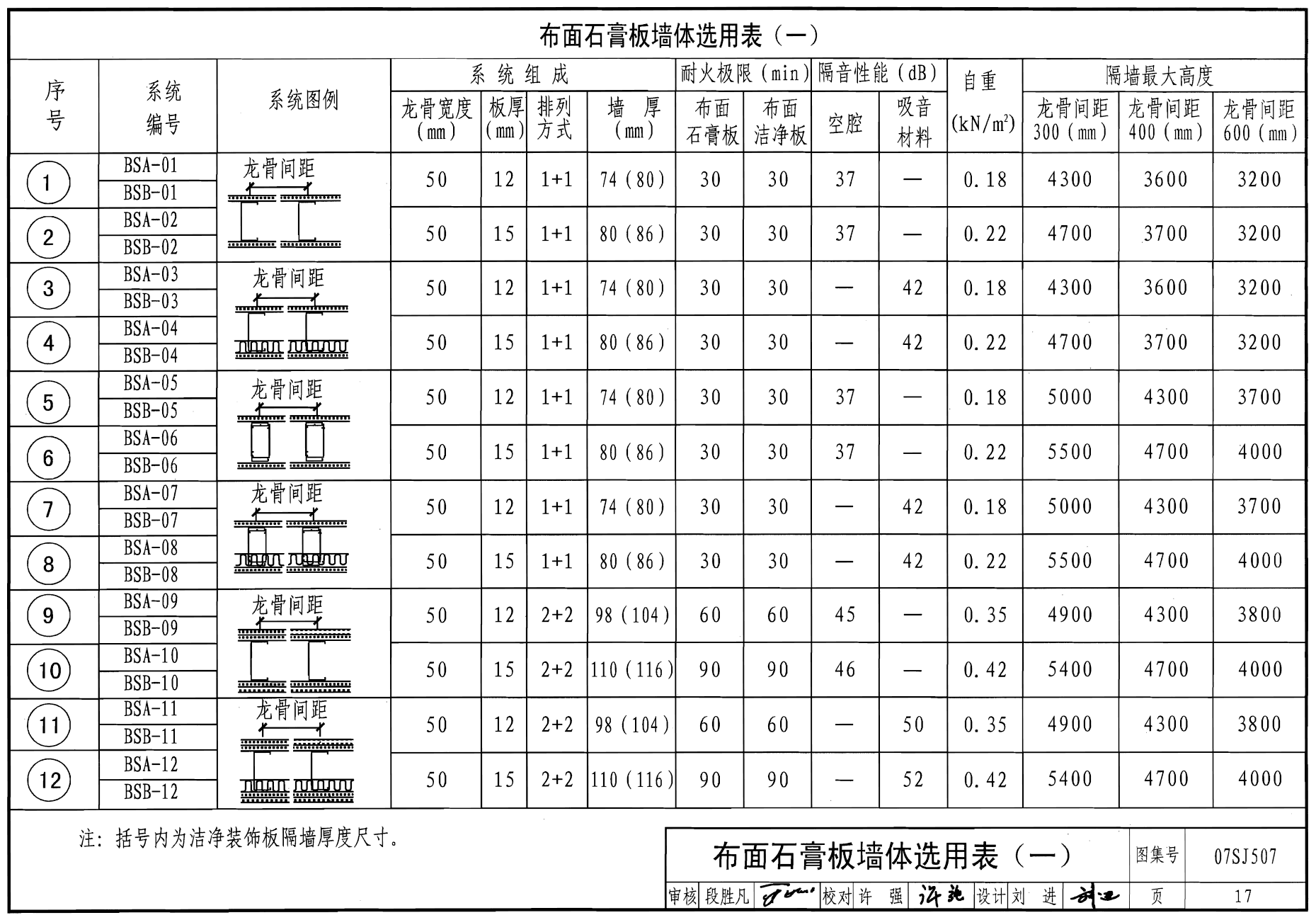

| 布面石膏板墙体选用表（一） | 17 |
| 布面石膏板墙体选用表（二） | 18 |
| 布面石膏板墙体选用表（三） | 19 |
| 布面石膏板墙体选用表（四） | 20 |
| 布面石膏板、洁净装饰板配套材料 | 21 |
| 轻钢龙骨布面石膏板吊顶 | |
| 布面石膏板吊顶说明 | 22 |
| 直卡式龙骨及配件表 | 24 |
| 不上人吊顶平面及示意图 | 25 |
| 直卡式龙骨不上人吊顶构造节点 | 26 |

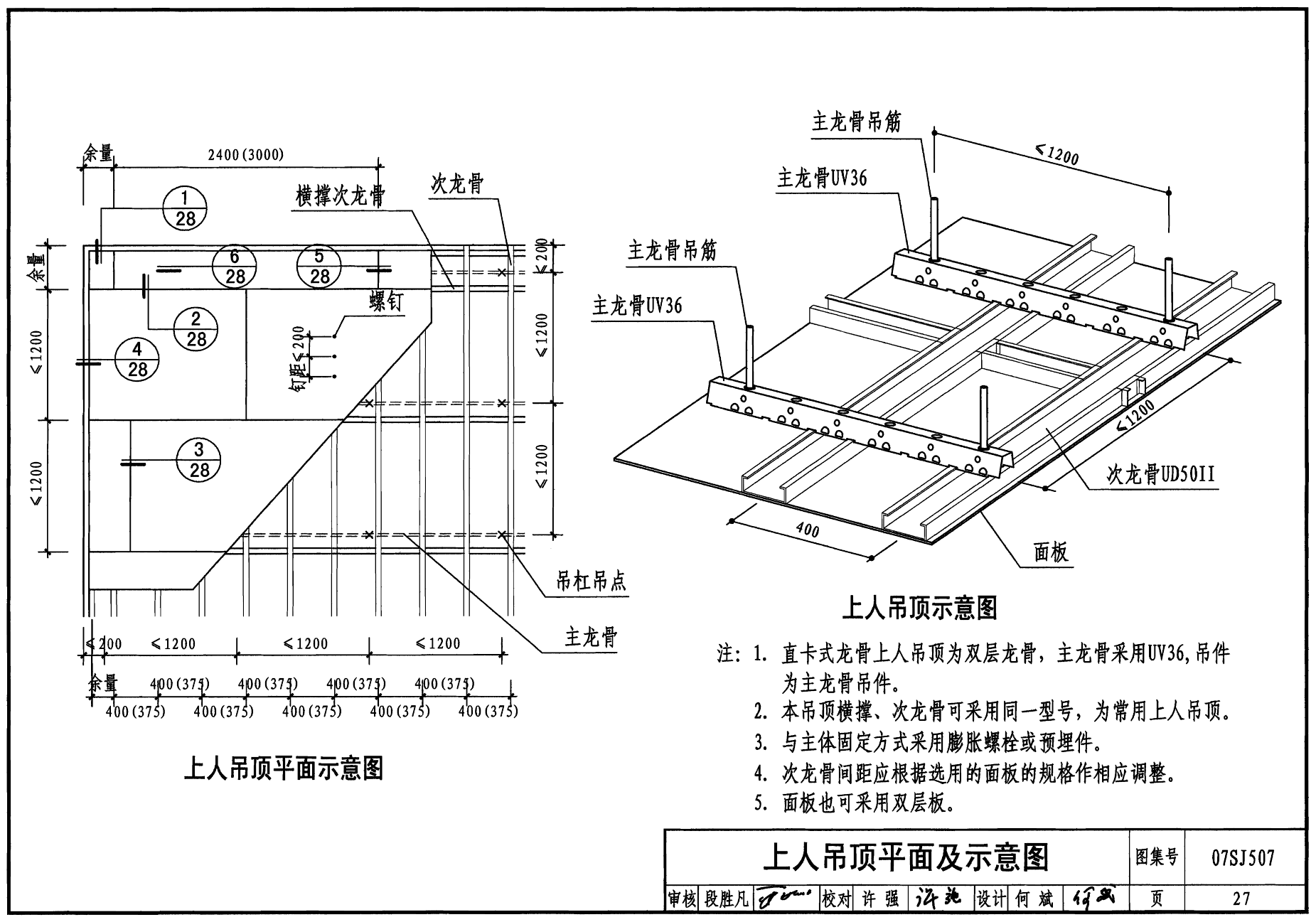

| 上人吊顶平面及示意图 | 27 |
| 直卡式龙骨上人吊顶构造节点 | 28 |
| 直卡式龙骨光带灯槽构造节点 | 29 |
| 吊顶施工方法及步骤图解 | 30 |
| 吊顶板接缝处及90°折角图解 | 32 |
样张
网友推荐
-
网友【lovey】点评：本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙及室内吊顶。轻钢龙骨布面石膏板隔墙、布面洁净板隔墙，按构造做法分为轻钢龙骨隔墙、贴面隔墙，以及在两种做法基础上做组合装饰隔墙。轻钢龙骨布面石膏板吊顶，接受力情况分为不上人吊顶和上人吊顶。图集编制针对布面石膏板、布面洁净板国家重点新产品的使用，给出了选用表及相关各部位建筑构造，编制深度满足设计人员直接引用并指导施工安装；编制时考虑相配套的轻钢龙骨体系给出不同的构造设计形式，方便工程设计人员选用。 本图集不仅作为设计施工人员的参考图集，还可以作为考试的考试宝典，建议大家购买！
-
网友【yyl2004】点评：本图集包括轻钢龙骨布面石膏板、洁净装饰板隔墙 轻钢龙骨布面石膏板吊顶 适用于本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙及室内吊顶。
-
网友【lovey】点评：本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断、框架结构内填充墙及室内吊顶。轻钢龙骨布面石膏板隔墙、布面洁净板隔墙，按构造做法分为轻钢龙骨隔墙、贴面隔墙，以及在两种做法基础上做组合装饰隔墙。轻钢龙骨布面石膏板吊顶，接受力情况分为不上人吊顶和上人吊顶。图集编制针对布面石膏板、布面洁净板国家重点新产品的使用，给出了选用表及相关各部位建筑构造，编制深度满足设计人员直接引用并指导施工安装；编制时考虑相配套的轻钢龙骨体系给出不同的构造设计形式，方便工程设计人员选用。 不仅作为设计施工人员的参考图集，还可以作为考试的考试宝典，建议大家购买！
