06R115:地源热泵冷热源机房设计与施工
- 图集编号
- 06R115
- 图集名称
- 地源热泵冷热源机房设计与施工
- 定价
- 29.00 元
- 开本
- 16 开
- 主编单位
- 同方股份有限公司
- 中国建筑标准设计研究院
内容简介
本图集适用于新建、改建和扩建的工业及民用建筑中地源热泵冷热源机房的设计、安装及验收。包括设计选用说明、机房设计实例、系统原理及电气控制、设备选用与安装、施工调试及验收和相关技术六个部分。图集中提供了冷热源机房用水量、用电量、设备明细表及相关数据,给出了土壤源(竖向地埋管)、地表水(江河水、工业废水或中水、海水)和地下水(打井)等多种地源热泵机房工程实例,并按不同工艺的系统形式,不同参数以及不同规模站房的建筑形式进行编制,内容丰富,方案多样化,可供从事空调系统冷热源运行管理及其他有关专业人员参考选用。
目录
目录 | 1 |
---|---|
编制说明 | 3 |
设计选用说明 | 5 |
图例 | 11 |
工程实例选用索引表 | 13 |
地源热泵系统原理图 | |
地源侧开式热泵系统原理图 | 14 |
地源侧间接利用热泵系统原理图 | 15 |
地源侧闭式热泵系统原理图 | 16 |
高温水源热泵组合式系统原理图 | 17 |
热回收式热泵组合式系统原理图 | 18 |

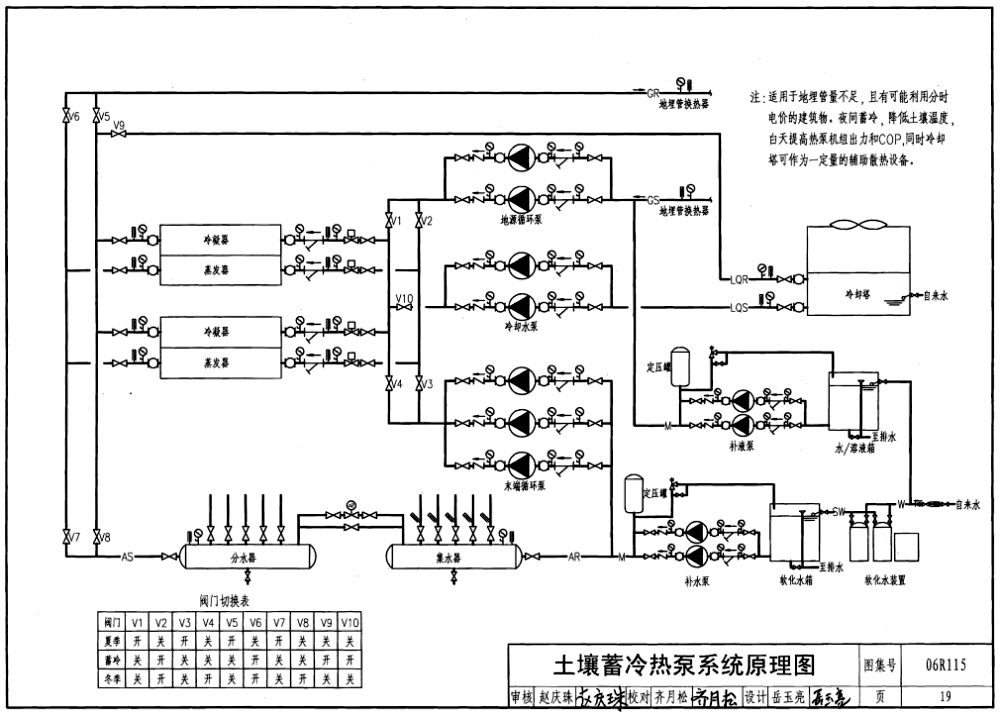

土壤蓄冷热泵系统原理图 | 19 |
地热水梯级利用热泵系统原理图 | 20 |
空气源热泵耦合式系统原理图 | 21 |
工程实例 | |
地埋管办公楼工程实例简介 | 22 |

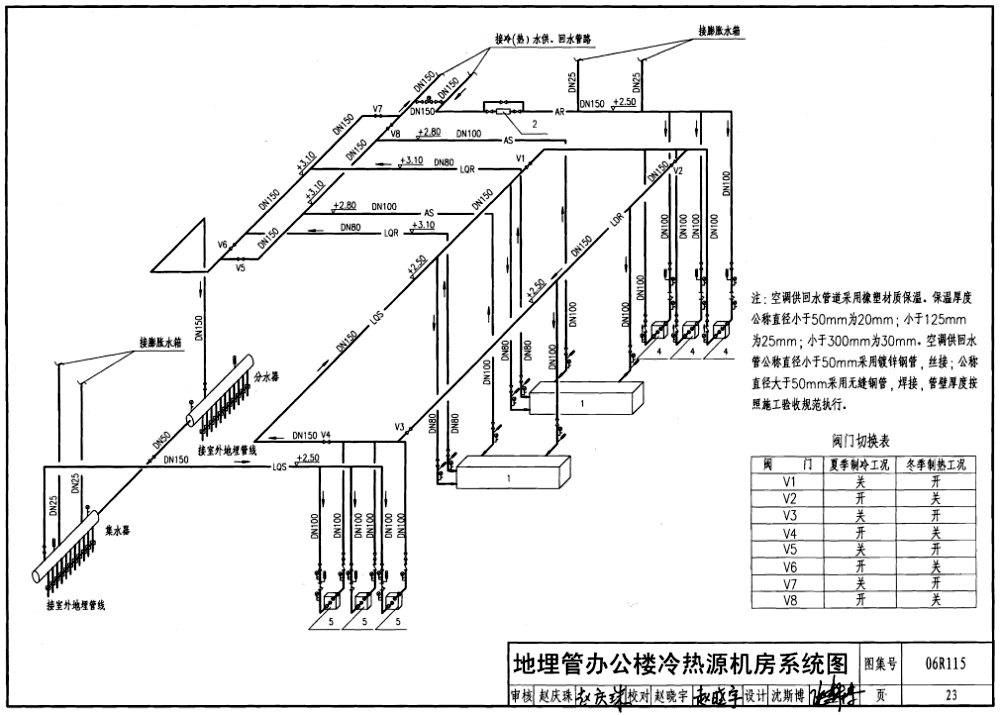

地埋管办公楼冷热源机房系统图 | 23 |
地埋管办公楼冷热源机房平面图 | 24 |
地埋管办公楼室外换热系统平面图 | 25 |
地埋管办公楼室外地埋管路连接图 | 26 |

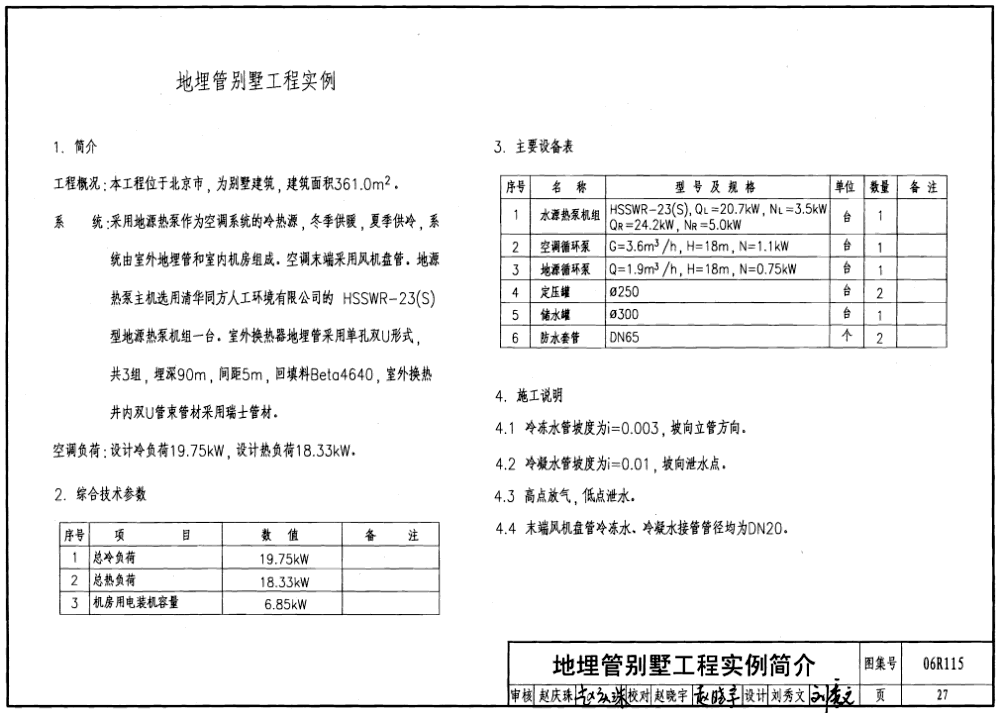

地埋管别墅工程实例简介 | 27 |
地埋管别墅冷热源机房平面图 | 28 |
地埋管别墅首层空调系统平面图 | 29 |
地埋管别墅二层空调系统平面图 | 30 |
多井宾馆工程实例简介 | 31 |
多井宾馆冷热源机房系统图 | 34 |
多井宾馆冷热源机房设备平面布置图 | 35 |
多井宾馆冷热源机房管道布置图 | 36 |
多井宾馆冷热源机房剖面图 | 37 |
多井宾馆冷热源机房生活热水系统图 | 38 |
多井宾馆冷热源机房生活热水管道平面图 | 39 |
多井住宅小区工程实例简介 | 40 |
多井住宅小区冷热源机房系统图 | 41 |
多井住宅小区冷热源机房设备平面布置图 | 42 |

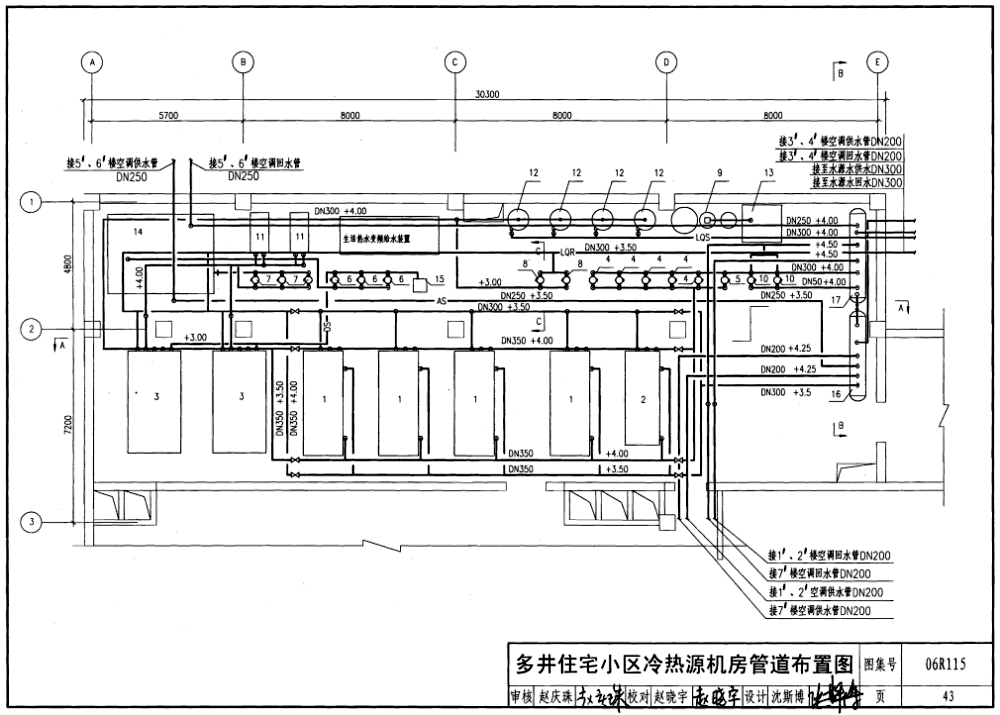

多井住宅小区冷热源机房管道布置图 | 43 |
多井住宅小区冷热源机房剖面图 | 44 |
夏季湖水、冬季地热尾水工程实例简介 | 45 |
夏季湖水、冬季地热尾水工程冷热源机房系统图 | 46 |

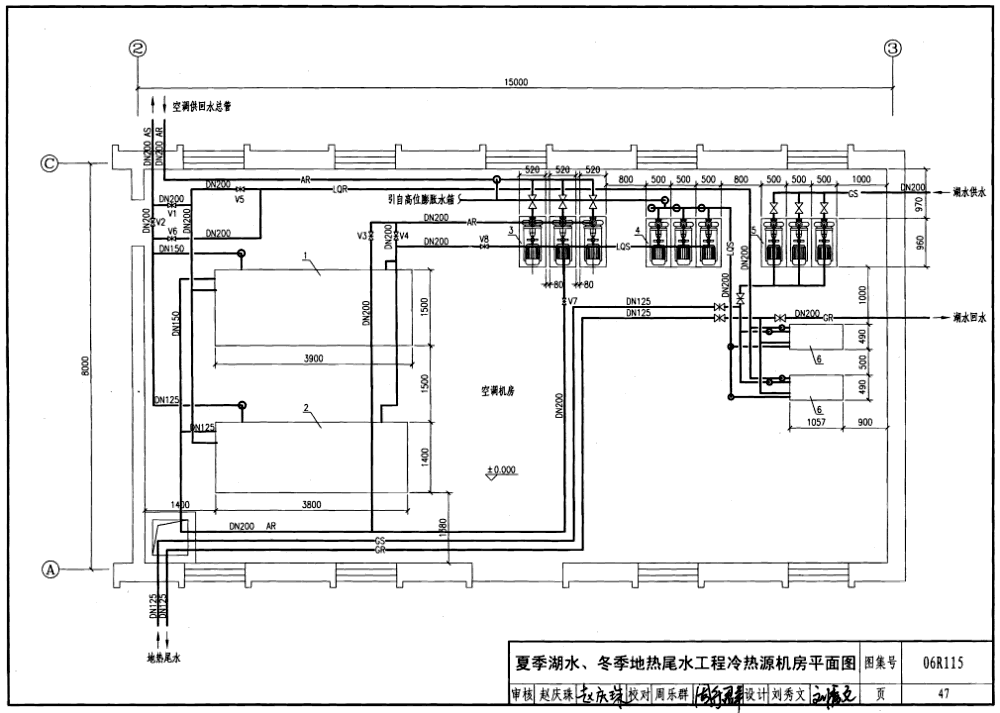

夏季湖水、冬季地热尾水工程冷热源机房平面图 | 47 |
夏季湖水、冬季地热尾水工程冷热源机房管道图 | 48 |
中水、污水工程实例简介 | 49 |
中水、污水工程冷热源机房系统图 | 50 |

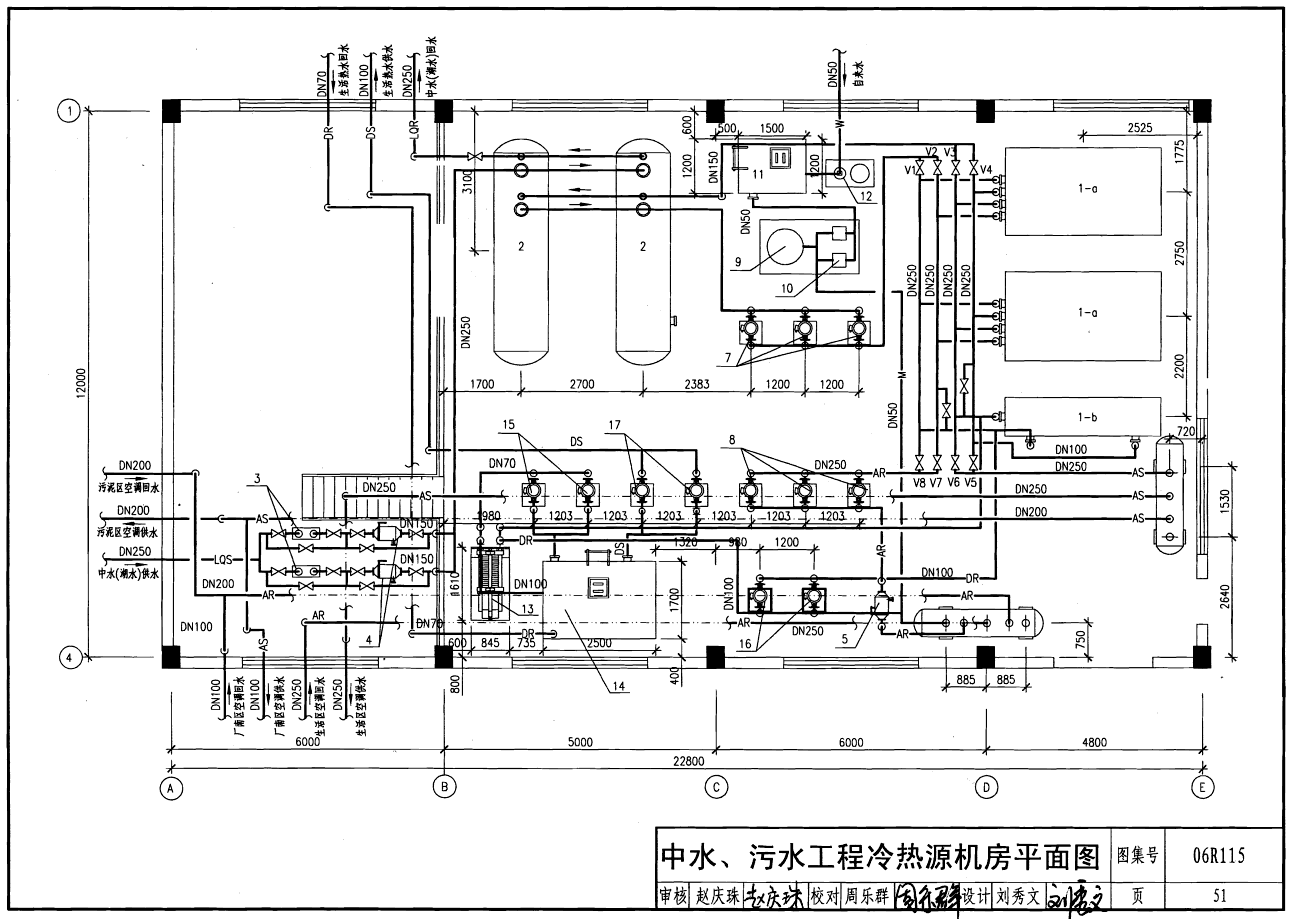

中水、污水工程冷热源机房平面图 | 51 |
中水、污水工程集水井构造 | 52 |
机房电气与控制 | |
水源热泵组合式系统电气原理图 | 53 |
水源热泵组合式系统控制内容表 | 54 |
机房设备选用 | |
机房设备选用说明 | 55 |
SGHP(A)型水源热泵机组技术参数 | 56 |
SGHP(A)型机组制冷制热变工况运行参数 | 57 |
SGHP(M)型水源热泵机组技术参数 | 58 |
SGHP(M)型机组制冷制热变工况运行参数 | 59 |
SGHP(L)型水源热泵机组技术参数 | 60 |
SGHP(L)型机组制冷制热变工况运行参数 | 61 |
SGHP(MF)型水源热泵机组技术参数 | 62 |
SGHP(MF)型机组制冷制热变工况运行参数 | 63 |
旋流除砂器管路连接大样图 | 64 |
相关技术 | |
井水室外管线示意图 | 65 |
地埋管的管沟做法 | 67 |
抽水井室示意图 | 68 |
回灌井室示意图 | 69 |
抽灌两用井室示意图 | 70 |
施工、调试和验收 | 71 |
附录 | |
几种典型土壤、岩石及回填料的热物性 | 78 |
地埋管外径及壁厚 | 79 |
常用添加防冻剂热介质性能(乙二醇) | 80 |
国内部分工程概况 | 81 |
