08CJ13:钢结构镶嵌ASA板节能建筑构造(参考图集)
- 图集编号
- 08CJ13
- 图集名称
- 钢结构镶嵌ASA板节能建筑构造(参考图集)
- 定价
- 18.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 北京华丽联合高科技有限公司
内容简介
钢结构镶嵌ASA板节能建筑构造。
目录
目录 | 1 |
---|---|
说明 | 2 |

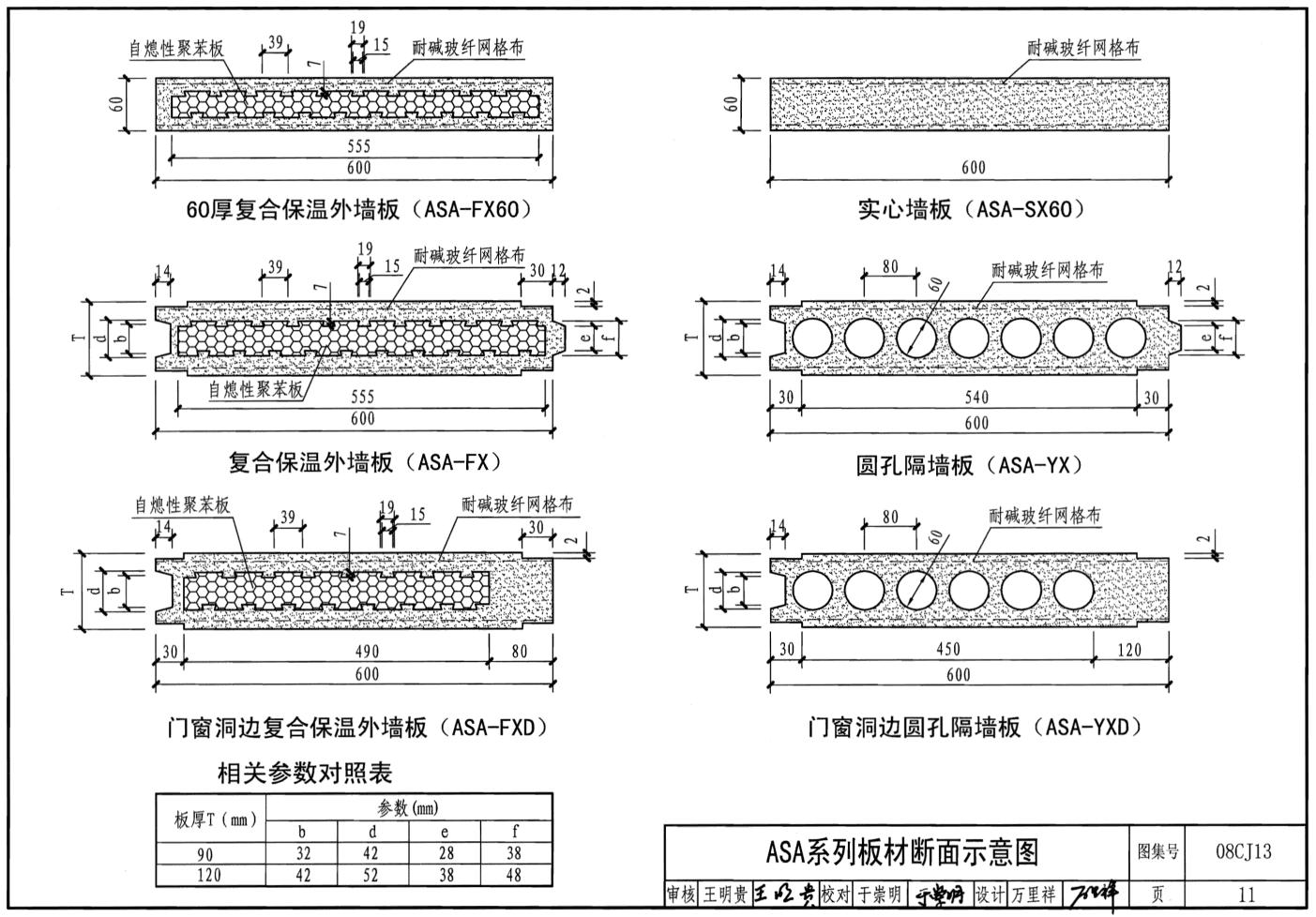

ASA系列板材断面示意图 | 11 |

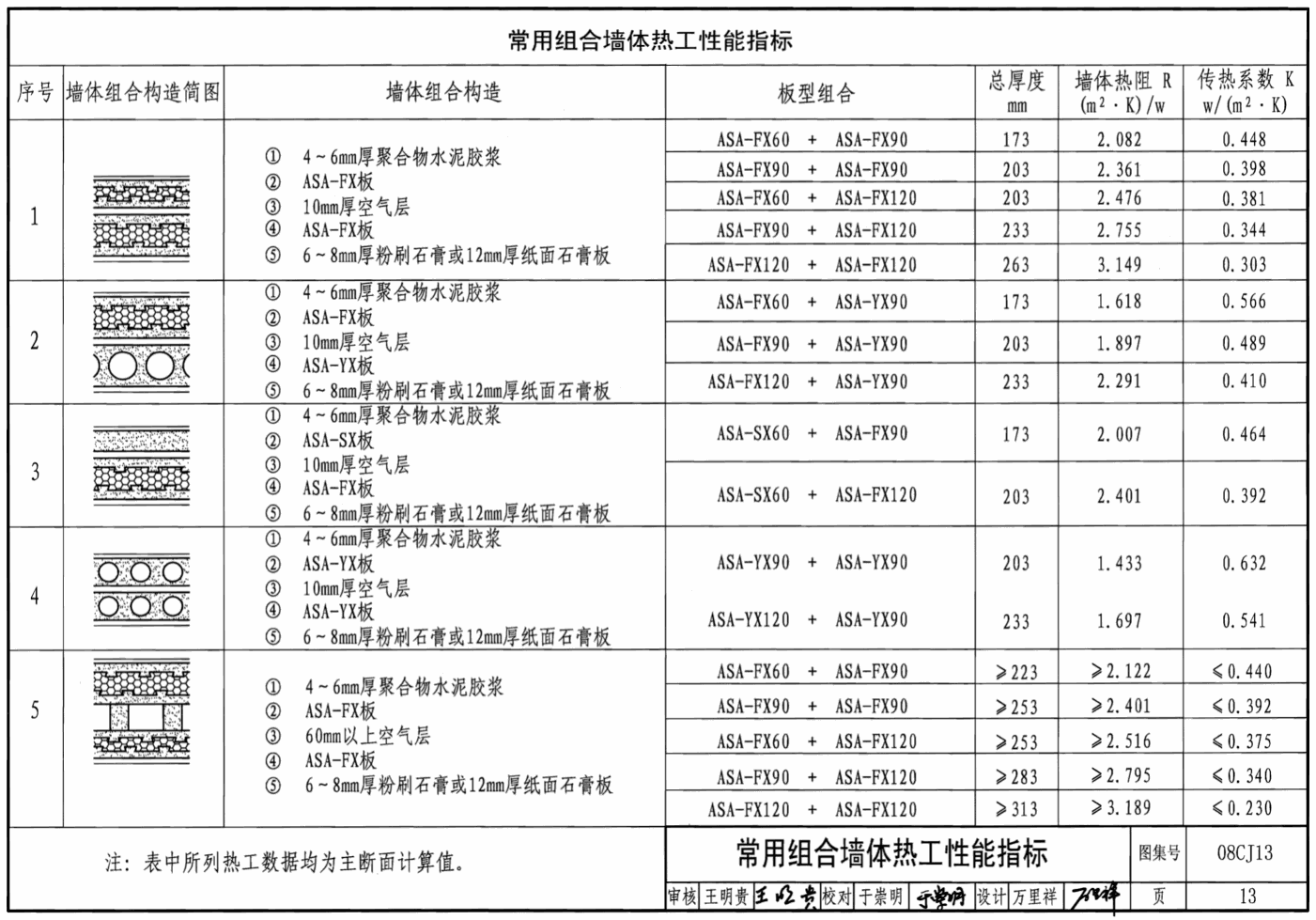

常用组合墙体热工性能指标 | 13 |
平面、剖面、屋面节点构造索引 | 14 |
墙板排板示意及节点构造索引 | 15 |
专用粘结剂布点及板缝节点构造 | 16 |
外墙、隔墙与地面、楼面连接节点构造 | 17 |
外墙与钢柱连接节点构造 | 18 |

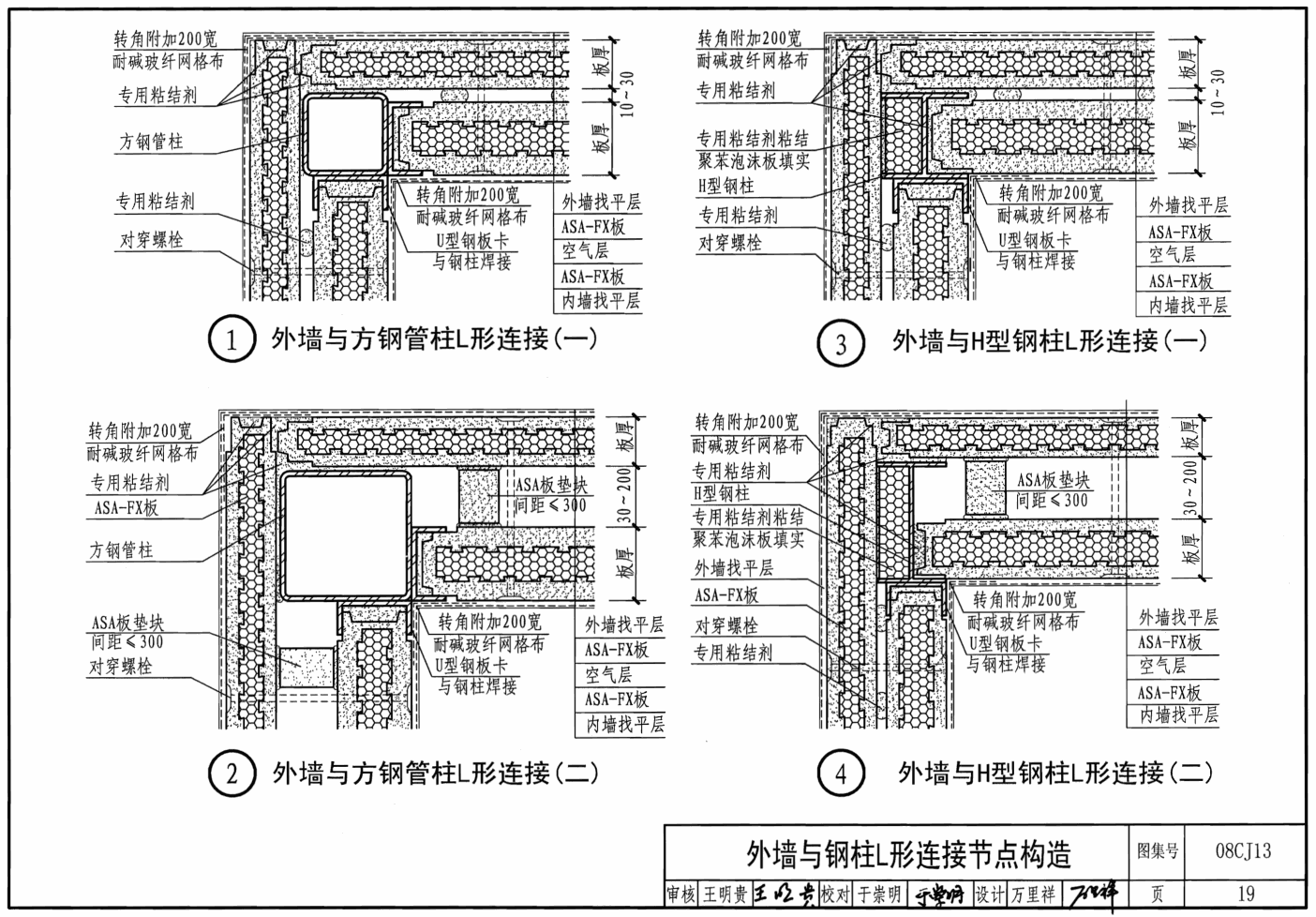

外墙与钢柱L形连接节点构造 | 19 |
外墙与钢柱T形连接节点构造 | 20 |
楼板与钢梁连接节点构造 | 21 |
隔墙板连接节点构造 | 23 |
坡屋面檐口节点构造 | 24 |
屋面节点构造 | 25 |
屋面板与主体结构连接节点构造 | 28 |
门(窗)安装节点构造 | 29 |
墙板吊挂设施安装节点构造 | 30 |
常用连接件及紧固件详图 | 31 |
附录一 钢框架镶嵌ASA板等效交叉支撑实验报告(摘要) | 32 |
