07CJ12:节能铝合金门窗-蓝光系列(参考图集)
- 图集编号
- 07CJ12
- 图集名称
- 节能铝合金门窗-蓝光系列(参考图集)
- 定价
- 27.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 宁波蓝光实业股份有限公司
内容简介
适用于一般工业与民用建筑有节能要求的门、窗。包括蓝光无框节能推拉门窗、有框节能门窗、隐形纱窗等扇体构造、与各种墙体连接的建筑构造及各型材系列断面图。
目录
目录 | 1 |
---|---|
总说明 | 3 |
蓝光节能铝合金门窗性能表 | 7 |

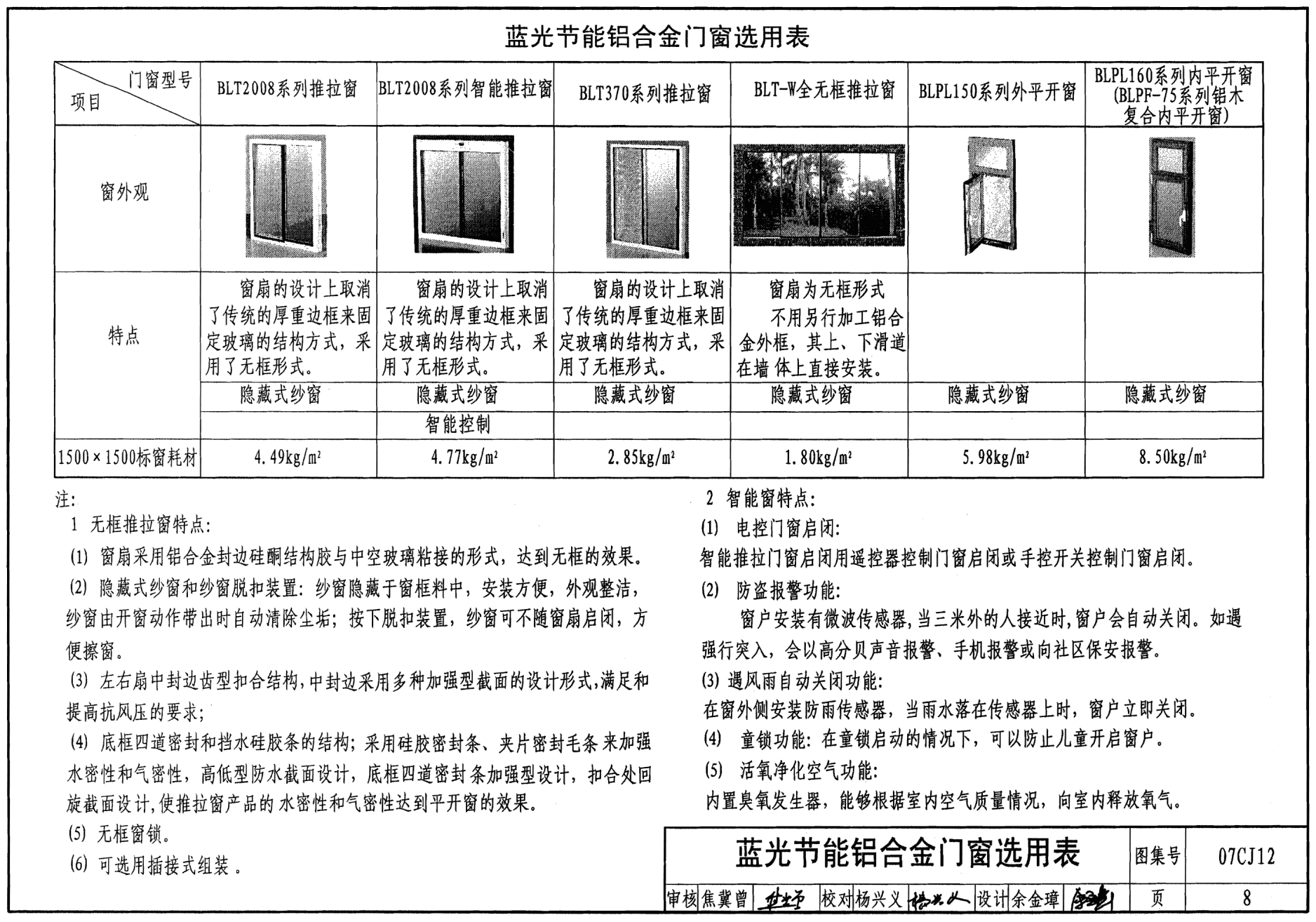

蓝光节能铝合金门窗选用表 | 8 |
蓝光无框节能铝合金门窗 | |
BLT2008系列无框推拉门窗说明 | 9 |

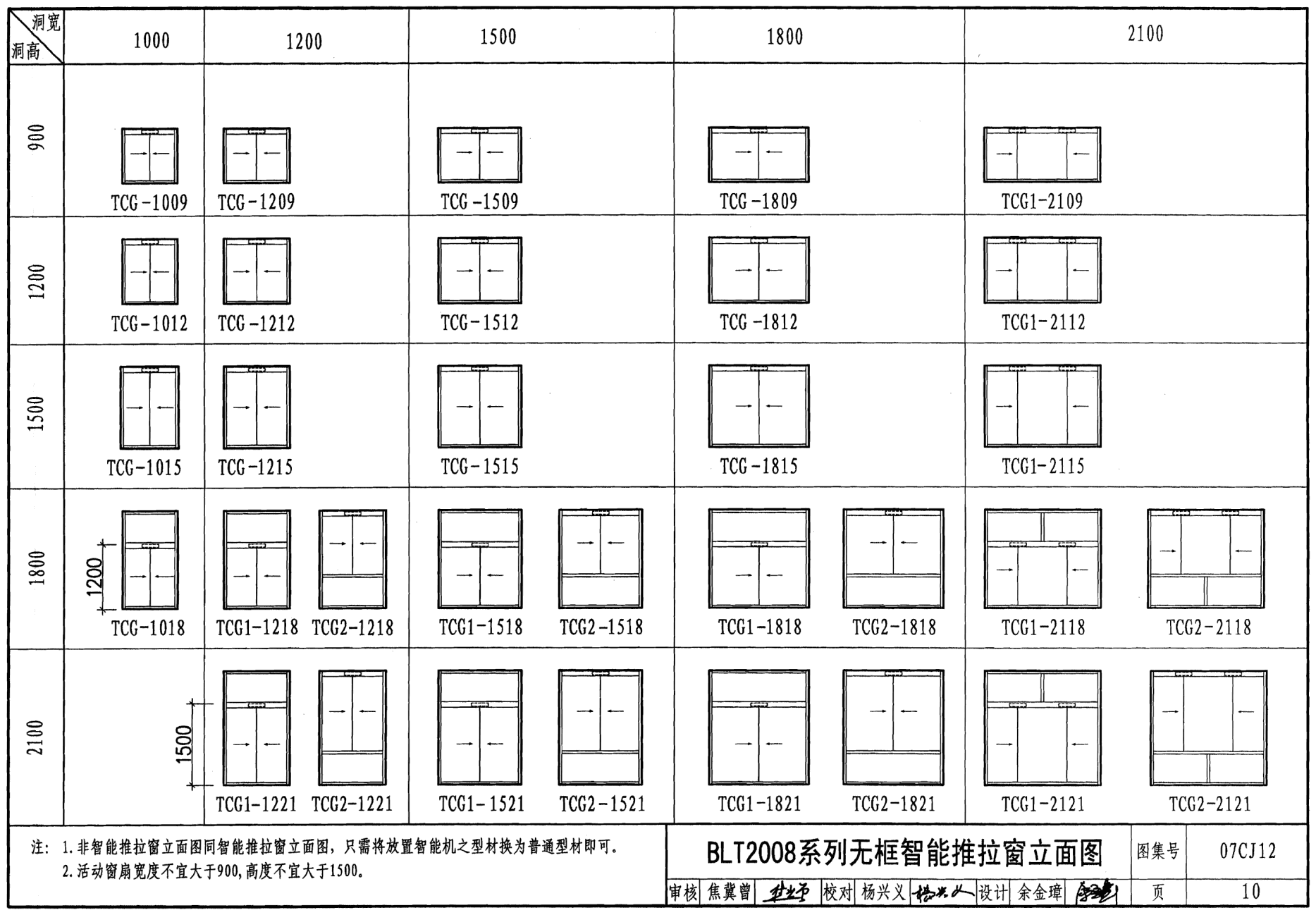

BLT2008系列无框智能推拉窗立面图 | 10 |
BLT2008系列无框智能推拉门立面图 | 13 |
BLT2008系列无框基本推拉门立面图 | 14 |
BLT2008系列无框推拉窗(门)节点图 | 15 |
BLT2008系列普通型材断面图 | 18 |
BLT2008系列断桥无框推拉窗(门)节点图 | 22 |
BLT2008系列智能断桥无框推拉窗(门)节点图 | 25 |
BLT2008系列断桥型材断面图 | 26 |
BLT370系列无框推拉窗说明 | 28 |
BLT370系列无框推拉窗立面图 | 29 |
BLT370系列无框推拉窗节点图 | 32 |
BLT370系列型材断面图 | 35 |

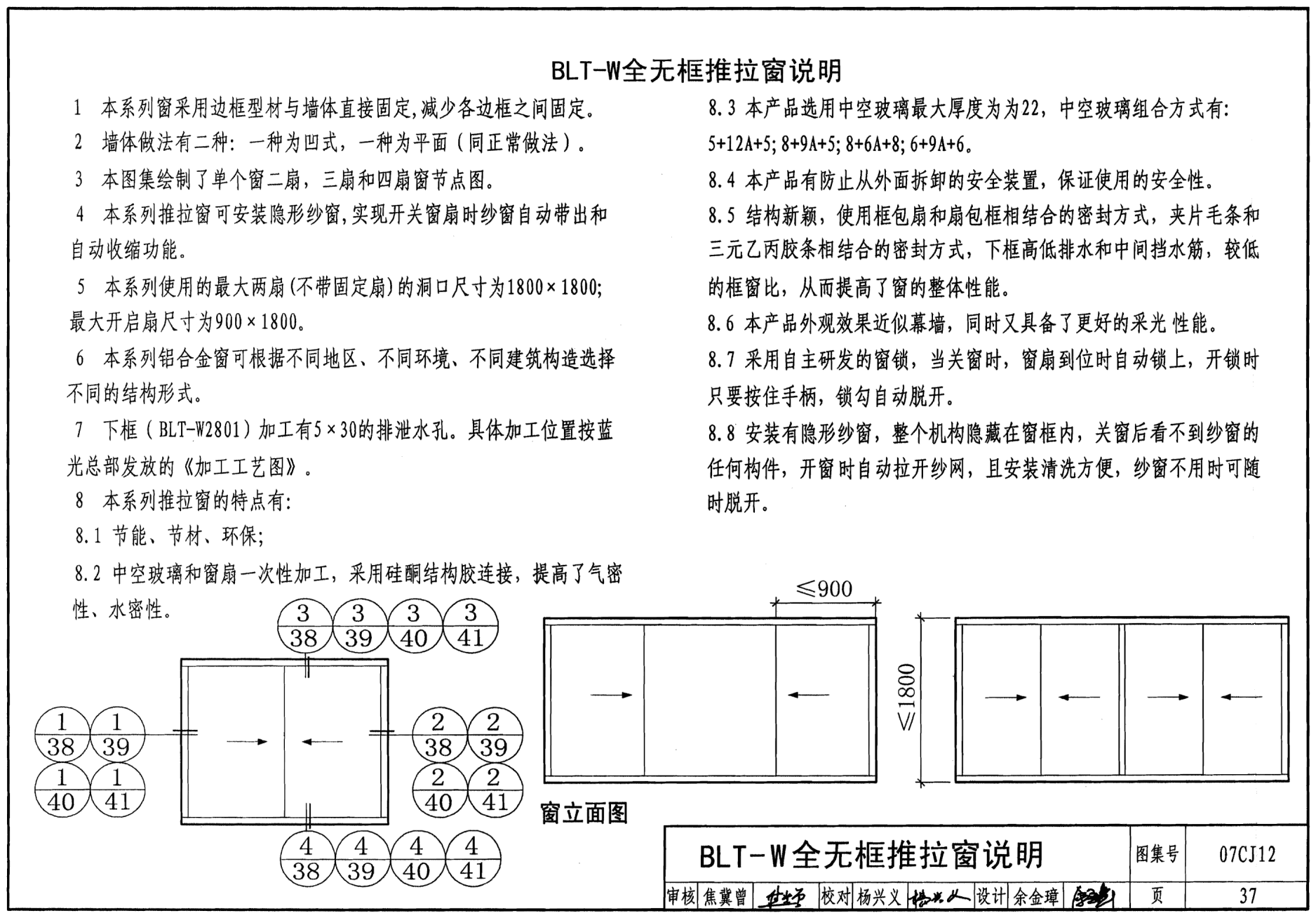

BLT-W全无框推拉窗说明 | 37 |
BLT-W全无框推拉窗节点图(平式) | 38 |
BLT-W全无框推拉窗节点图(凹式) | 40 |
BLT-W全无框推拉窗安装节点图 | 42 |
BLT-W全无框系列型材断面图 | 43 |
蓝光有框节能铝合金门窗 | |
有框门窗安装通用节点图 | 45 |
窗框与墙体连接-沿墙居中安装节点图 | 46 |
窗框与墙体连接-沿墙外侧安装节点图 | 47 |
BLPL150系列外平开窗说明 | 48 |
BLPL150系列外平开窗立面图 | 49 |
BLPL150系列外平开窗节点图 | 51 |
BLPL150系列型材断面图 | 53 |
BLPL160系列内平开、下悬内平开窗说明 | 55 |
BLPL160系列内平开、下悬内平开窗立面图 | 56 |
BLPL160系列内平开、下悬内平开窗节点图 | 58 |
BLPL160系列型材断面图 | 60 |
BLPF-75系列断桥铝木复合内平开窗说明 | 61 |
BLPF-75系列断桥铝木复合内平开窗立面图 | 62 |
BLPF-75系列断桥铝木复合内平开窗节点图 | 64 |
BLPF-75系列断桥铝木复合型材断面图 | 67 |
附表1 常用整窗K值计算表 | 69 |
附表2 5mm玻璃性能指标表 | 70 |
附表3 6mm玻璃性能指标表 | 71 |
工程应用实例 | 72 |
