07CJ15：波形沥青瓦、波形沥青防水板建筑构造（参考图集）
- 图集编号
- 07CJ15
- 图集名称
- 波形沥青瓦、波形沥青防水板建筑构造（参考图集）
- 定价
- 15.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 永得宁国际贸易（上海）有限公司
内容简介
本图集适用于坡度为18.5°～60°的结构基层为现浇钢筋混凝土板的坡屋面和有檩体系坡屋面，还可用于各种瓦屋面建筑既有屋面的改造。波形沥青瓦和波形沥青防水板是由植物纤维在特定的温度和压力下，浸渍沥青压制而成的新型环保屋面材料。波形沥青瓦是大波形屋面瓦，产品有多种色彩供选用，具有较好的隔热性和耐腐蚀性。波形沥青防水板是新型坡屋面防水材料，具有防水、通风功能，可作为下覆层与各种烧结瓦、混凝土瓦等搭配使用。主要包括说明、构造做法选用表、屋面详图索引、构造节点详图等内容。
波形沥青瓦、波形沥青防水板具有环保、质轻，防水性、耐候性好，施工简便等特点。
目录
| 目录 | 1 |
|---|---|
| 说明 | 2 |
| 波形沥青瓦屋面构造做法（一） | 5 |
| 波形沥青瓦屋面构造做法（二） | 6 |
| 波形沥青瓦屋面构造做法（三） | 7 |
| 既有屋面改造构造做法 | 8 |
| 波形沥青防水板构造做法 | 9 |

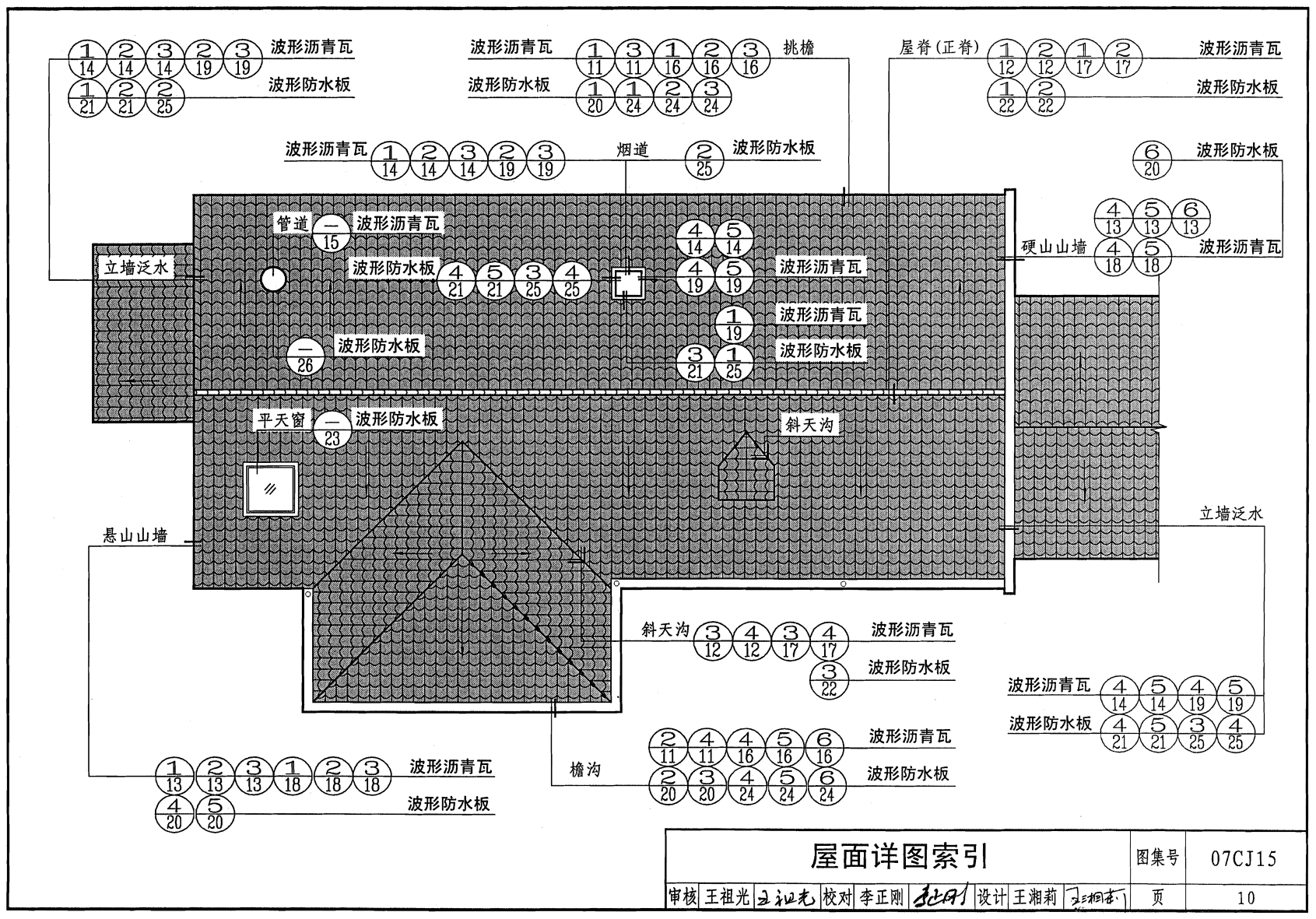

| 屋面详图索引 | 10 |
| 波形沥青瓦屋面节点详图 | |

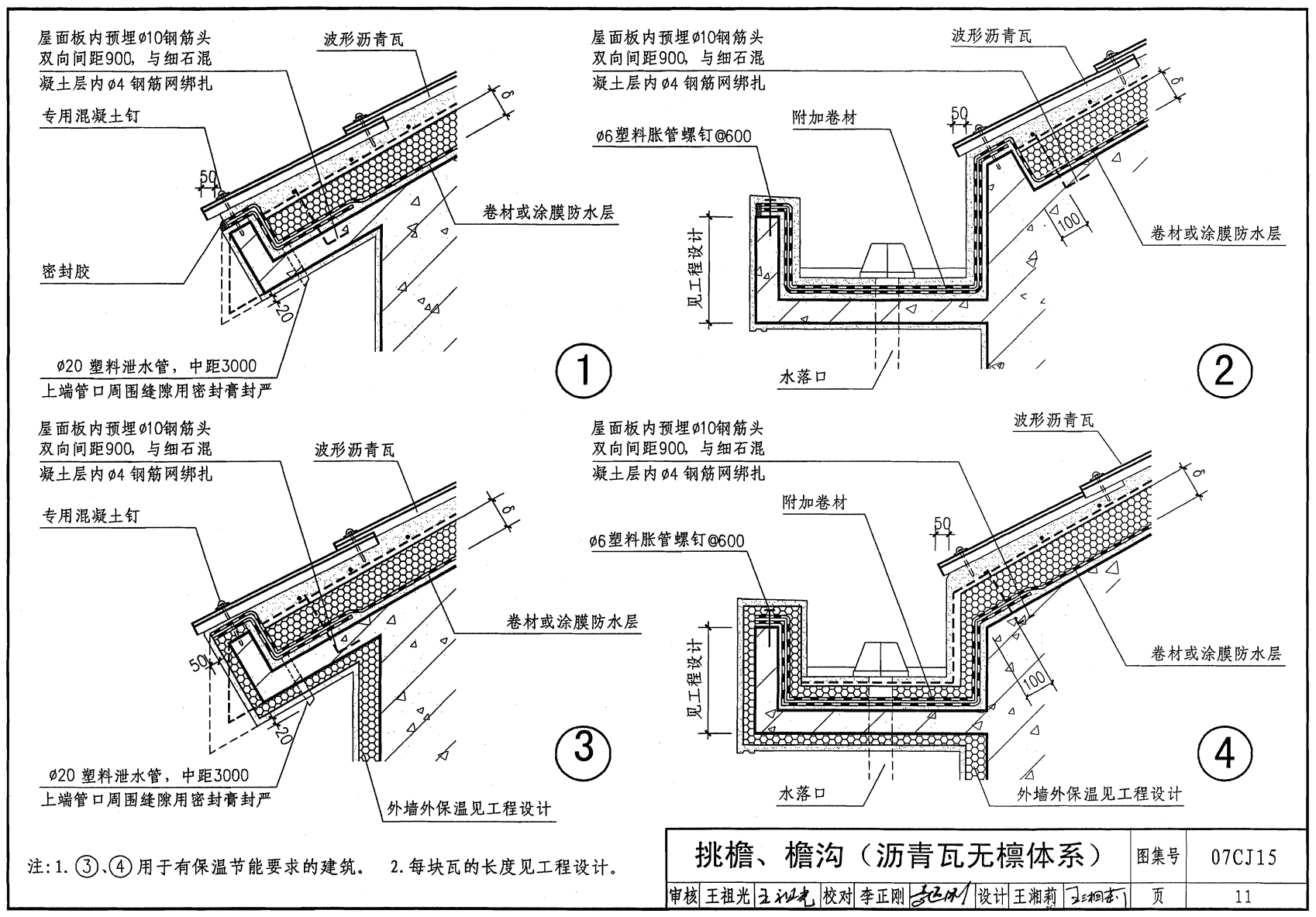

| 挑檐、檐沟（沥青瓦无檩体系） | 11 |
| 脊瓦、天沟（沥青瓦无檩体系） | 12 |
| 悬山、硬山（沥青瓦无檩体系） | 13 |
| 泛水（沥青瓦无檩体系） | 14 |
| 管道出屋面（沥青瓦无檩体系） | 15 |
| 挑檐、檐沟（沥青瓦有檩体系） | 16 |
| 脊瓦、天沟（沥青瓦有檩体系） | 17 |
| 悬山、硬山（沥青瓦有檩体系） | 18 |
| 泛水（沥青瓦有檩体系） | 19 |
| 波形沥青防水板构造节点详图 | |

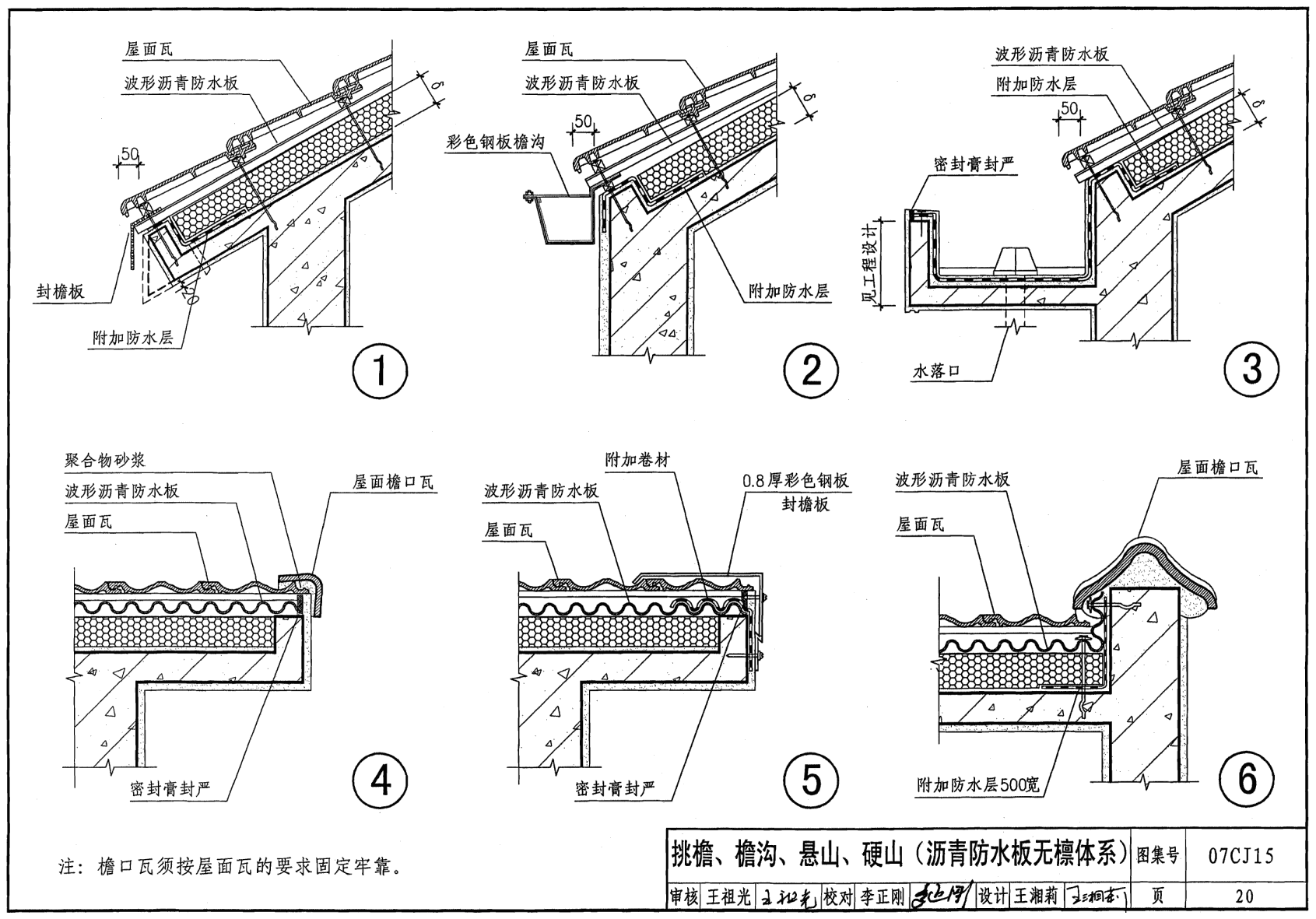

| 挑檐、檐沟、悬山、硬山（沥青防水板无檩体系） | 20 |
| 泛水（沥青防水板无檩体系） | 21 |
| 脊瓦、天沟（沥青防水板无檩体系） | 22 |
| 平天窗（沥青防水板有檩体系） | 23 |
| 挑檐、檐沟（沥青防水板有檩体系） | 24 |
| 泛水（沥青防水板有檩体系） | 25 |
| 管道出屋面（沥青防水板有檩体系） | 26 |
| 筒瓦专用防水板建筑构造 | 27 |
