06SG429:后张预应力混凝土结构施工图表示方法及构造详图
- 图集编号
- 06SG429
- 图集名称
- 后张预应力混凝土结构施工图表示方法及构造详图
- 定价
- 36.00 元
- 开本
- 16 开
- 主编单位
- 同济大学
- 中国建筑科学研究院
内容简介
本图集适用于非抗震设防和抗震设防烈度为6、7、8度地区,抗震等级为一、二、三、四级的现浇后张有粘结和无粘结预应力混凝土构件。本图集包括施工图表示方法、现浇预应力混凝土结构构造及预应力相关产品技术参数等。其中施工图表示方法是在G101基础上编制,是设计、施工、监理人员完成梁、板、柱、墙预应力部分的依据;标准构造详图部分可供设计人员直接选用,施工人员可配合进行施工;预应力相关产品技术参数,设计和施工人员可根据工程的实际情况参考选用。
目录
目录 | 1 |
---|---|
总说明 | 4 |
第一部分施工图表示方法 | |
总则 | 8 |
预应力配筋、符号及线形 | |
预应力配筋及符号预应力筋线形 | 9 |
预应力筋基本线形表 | 10 |
预应力筋基本线形C2、C2a及其缩略形式 | 11 |
预应力筋基本线形C2b、C4、C4a及其缩略形式 | 12 |
预应力筋基本线形L1、L2、L3、L4、L5 | 13 |
预应力筋线形的曲线方程计算方法 | 14 |
预应力梁施工图表示方法 | |

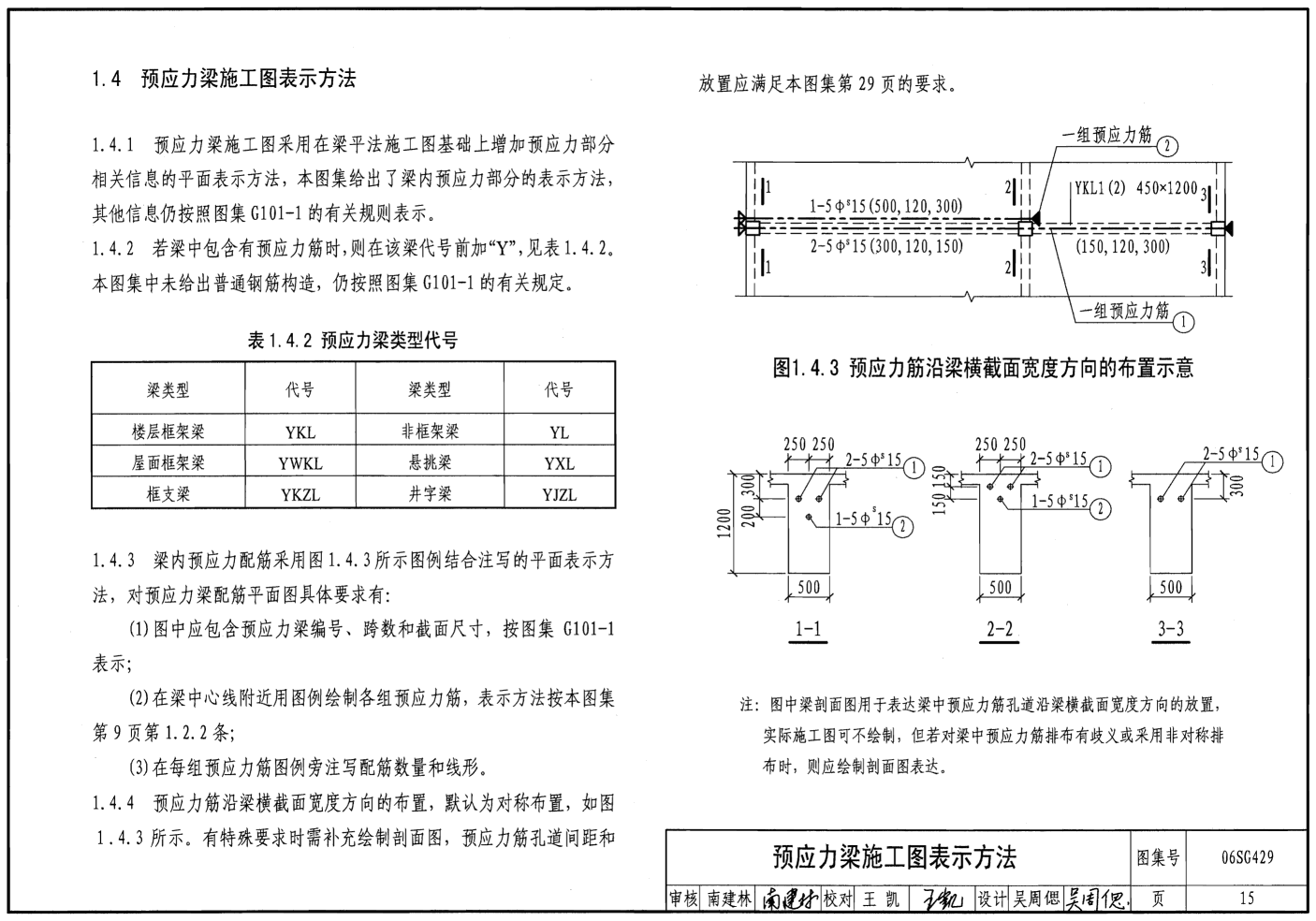

预应力梁施工图表示方法 | 15 |

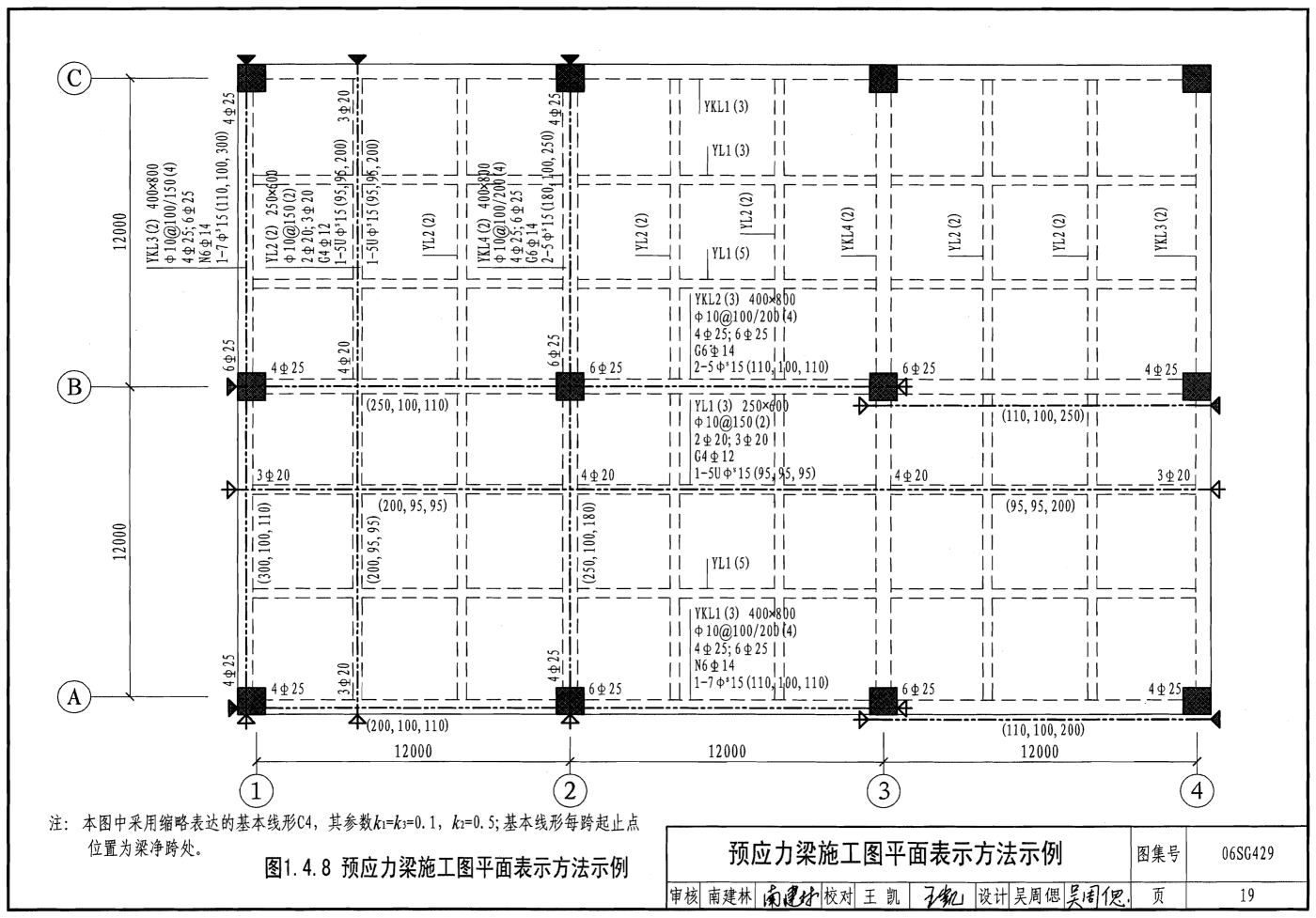

预应力梁施工图平面表示方法示例 | 19 |
预应力梁加腋表示 | 20 |
预应力板施工图表示方法 | |
预应力板施工图表示方法 | 21 |
周边支承预应力板施工图平面表示方法示例 | 23 |
柱支承预应力板施工图平面表示方法示例 | 24 |
预应力柱施工图表示方法 | |
预应力柱施工图表示方法 | 25 |
预应力柱施工图表示方法示例 | 26 |
第二部分现浇预应力混凝土结构构造 | |
一般规定 | |
无粘结预应力筋和纵向受力普通钢筋的混凝土保护层最小厚度 | 27 |
受拉普通钢筋的最小锚固长度、抗震锚固长度及绑扎长度 | 28 |
预应力混凝土梁 | |
有粘结预应力筋孔道净距及混凝土保护层要求 | 29 |
框架梁端、悬臂梁根部及柱上板带板端配筋要求 | 29 |

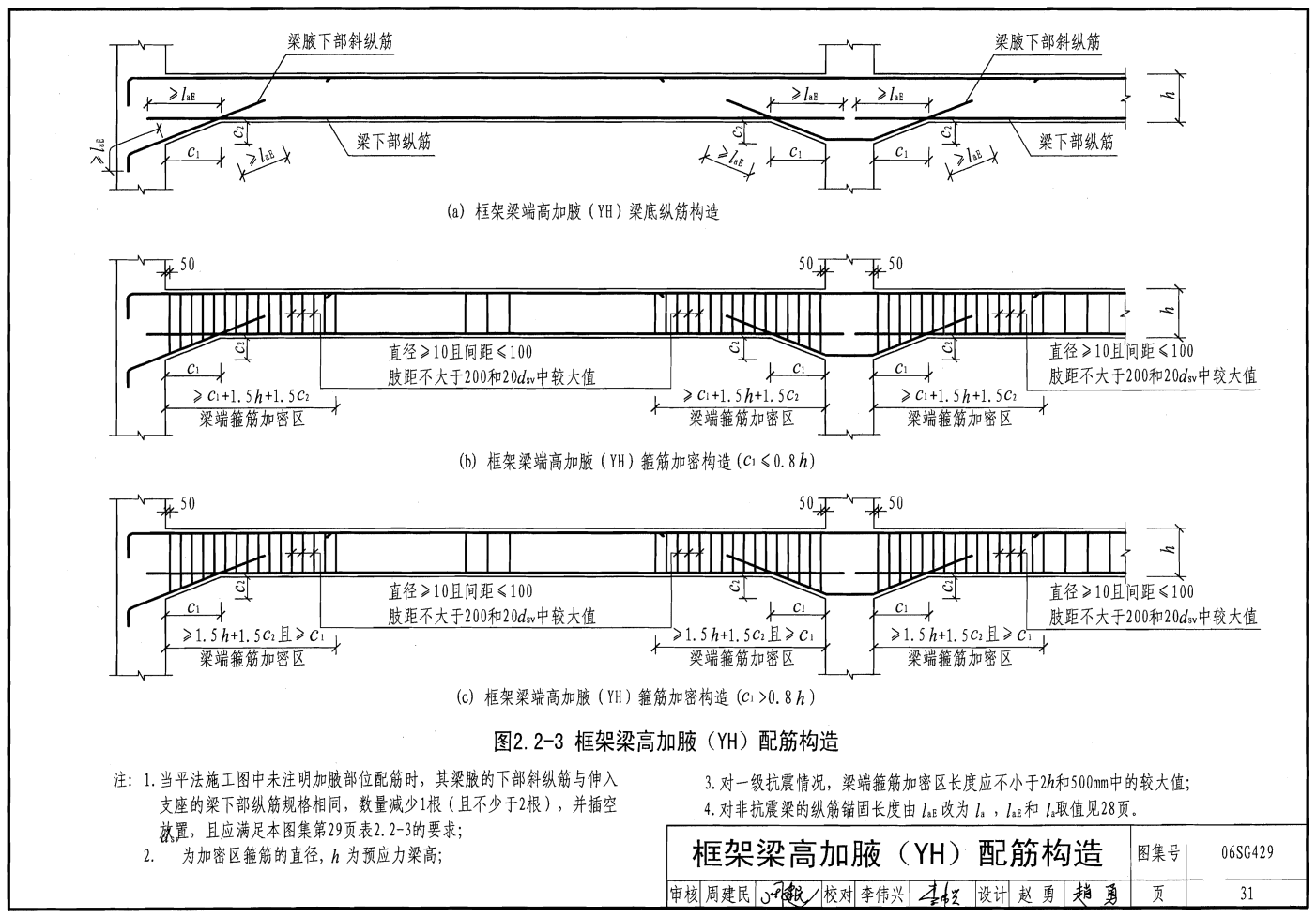

框架梁高加腋(YH)配筋构造 | 31 |
框架梁端宽加腋配筋构造 | 32 |
抗震预应力混凝土悬臂梁配筋构造 | 33 |
抗震设计预应力扁梁中柱节点配筋构造 | 34 |
抗震设计预应力扁梁边柱节点配筋构造 | 35 |
预应力筋搭接做法(一) | 36 |
预应力筋搭接做法(二) | 37 |
预应力筋搭接做法(三) | 38 |
预应力混凝土板 | |
板中无粘结预应力筋布置要求 | 39 |
边支承双向板预应力筋布筋方式 | 39 |
柱支承板预应力筋布筋方式 | 40 |
板柱结构柱上、跨中板带划分及暗梁设置;板柱结构暗梁端部配筋构造 | 41 |
抗震设计板柱结构通过柱截面的纵向配筋 | 42 |
非抗震设计板柱结构无粘结预应力板纵向钢筋构造 | 43 |
抗震设计板柱结构框架暗梁箍筋和楼层框架暗梁纵向钢筋构造 | 44 |
抗震设计板柱结构屋面框架暗梁纵向钢筋构造 | 45 |
抗震设计板柱结构楼板纵向钢筋构造 | 46 |
板柱节点抗冲切钢筋和槽钢焊接剪力架构造 | 47 |
板柱节点抗冲切锚栓构造 | 48 |
板柱结构柱帽托板配筋构造 | 49 |
楼板开洞及板洞口预应力筋布置要求 | 50 |
预应力锚固区节点构造 | |
张拉端锚具布放空间要求(有粘结) | 51 |
局部受压区的间接钢筋构造 | 52 |
中置锚具锚固区抗劈裂钢筋构造 | 52 |
单孔偏置锚具锚固区抗劈裂和抗剥裂钢筋构造 | 53 |
双孔锚具锚固区抗劈裂和抗剥裂钢筋构造 | 54 |
锚固区防崩裂构造 | 55 |
预应力梁柱边和外凸张拉端构造(有粘结) | 56 |
预应力梁圆柱与斜交柱边外凸张拉端构造(有粘结) | 57 |
梁面留槽张拉端节点大样(有粘结) | 58 |
预应力梁柱外侧宽加腋张拉端构造(有粘结) | 59 |
梁宽加腋搭接张拉端构造(有粘结) | 60 |
预应力梁柱内固定端构造(有粘结) | 61 |
无粘结预应力次梁张拉端构造 | 62 |
板张拉端构造 | 63 |
板固定端构造 | 64 |
预应力梁端板加强配筋构造 | 64 |
有粘结预应力筋外凸式封锚构造 | 65 |
有粘结预应力筋内凹式封锚构造 | 66 |
无粘结预应力筋封锚构造 | 67 |
施工要求 | |

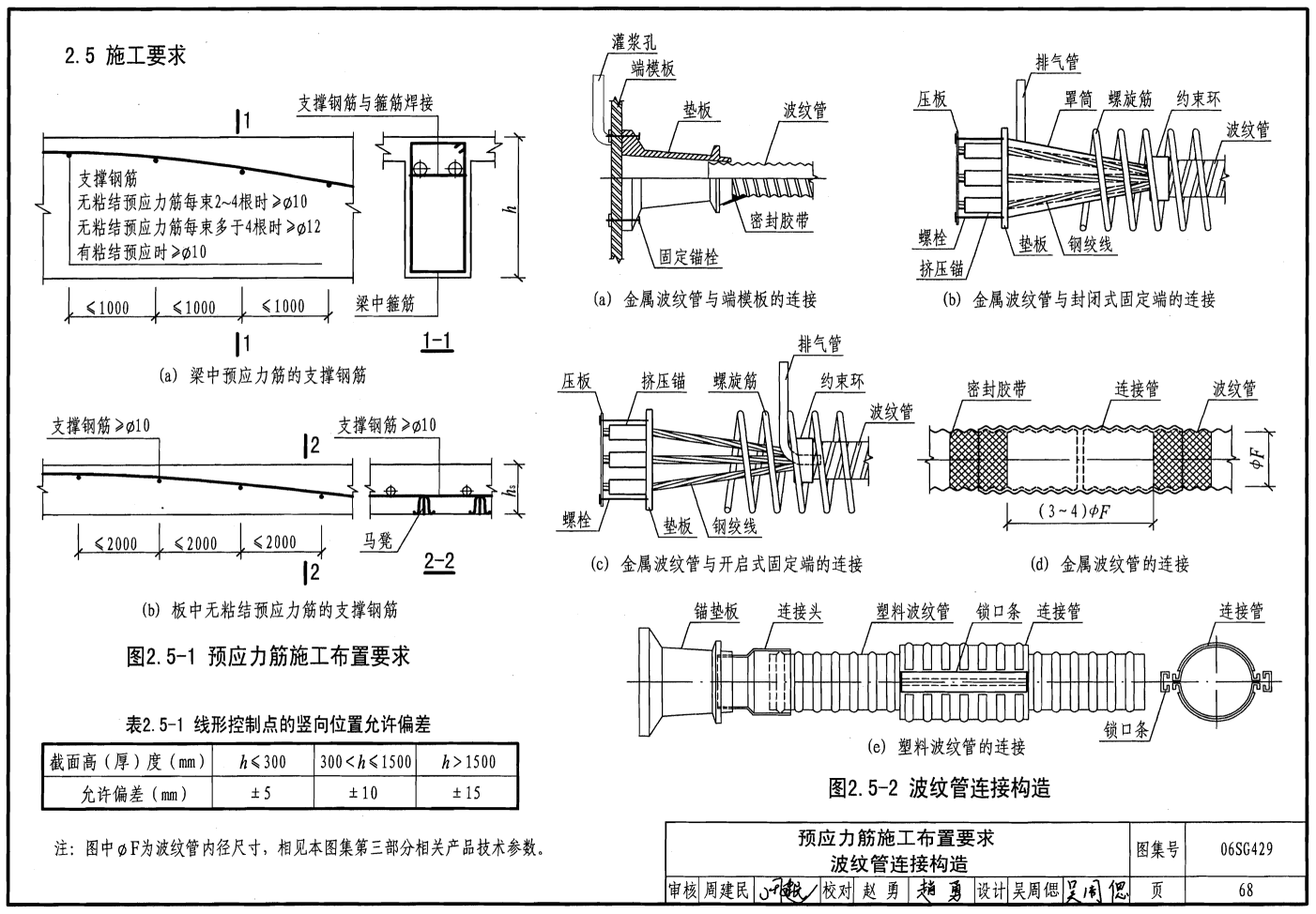

预应力筋施工布置要求 | 68 |
波纹管连接构造 | 68 |
灌浆孔、排气孔及泌水孔设置 | 69 |
体外预应力混凝土结构构造 | |
体外预应力混凝土结构构造一般规定 | 70 |
体外预应力锚固区构造 | 70 |
体外预应力转向块构造和防腐构造 | 71 |
体外束锚固区防腐构造示例 | 72 |
体外束外套管要求 | 72 |
框架梁体外预应力体系布置示例 | 73 |
梁下部转向块做法示意 | 74 |
梁上部转向块做法示意 | 77 |
框架梁单根体外预应力筋布置示例 | 79 |
单根体外预应力筋转向块做法示意 | 80 |
单根体外预应力筋张拉端 | 81 |
第三部分预应力相关产品技术参数 | |
预应力锚具、设备、常用预应力钢绞线及波纹管 | |
预应力锚具和设备 | 82 |
常用预应力钢绞线尺寸及力学性能 | 82 |
常用金属波纹管和塑料波纹管规格 | 83 |
常用预应力钢绞线锚具构造 | 84 |
常用预应力钢绞线连接器构造 | 86 |
代表性预应力锚固体系 | |
QM预应力锚固体系技术参数 | 87 |
OVM预应力锚固体系技术参数 | 93 |
QVM预应力锚固体系技术参数 | 98 |
LQM预应力锚固体系技术参数 | 101 |
网友推荐
-
网友【武穴鲁班建筑集团钟威】点评:预应力工程的问世,弥补了混凝土结构和钢结构存在的不足。本书的出版对于结构设计人员完成结构设计,指导施工单位具体施工,协助监理单位搞好监理工作,帮助质检单位做好质检都有一定的参考价值,希望大家会喜欢,呵呵。
-
网友【xujin82】点评:本图集适用于抗震设计和抗震设防烈度为6~8度地区抗震等级为一~四级的框架、剪力墙、框架-剪力墙、部分框支剪力墙、框架-核心筒、板柱、板柱-框架以及板柱-剪力墙等结构的现浇后张有粘结和无粘结预应力混凝土构件。 在现今预应力技术越来越普遍的时期,这本图集对涉及以及施工都带来了很大的便利。
-
网友【wujiman】点评:现在的公共建筑的礼堂、大厅都有类似大跨度的预应力梁,但是该施工方法在国内并不是很普及。期待学习一下。
