06S506-2:自承式圆弧形架空钢管
- 图集编号
- 06S506-2
- 图集名称
- 自承式圆弧形架空钢管
- 定价
- 21.00 元
- 开本
- 16 开
- 主编单位
- 中国市政工程西南设计研究院
内容简介
本图集适用于DN300~DN1000、工作压力≤15MPa的室外给水排水自承式圆弧形架空钢管工程。适用于抗震设防烈度为8度及8度以下地区。主要内容包括DN300~DN1000八个规格的室外给水排水自承式圆弧形架空钢管在不同的工作压力、不同的基本风压、是否保温、不同壁厚等工况下的允许跨度选用表,以及支墩详图。本图集通过表格的形式,提供了设计所需的数据,为设计节省了大量的结构计算工作量。
目录
目录 | 1 |
---|---|
总说明 | 3 |

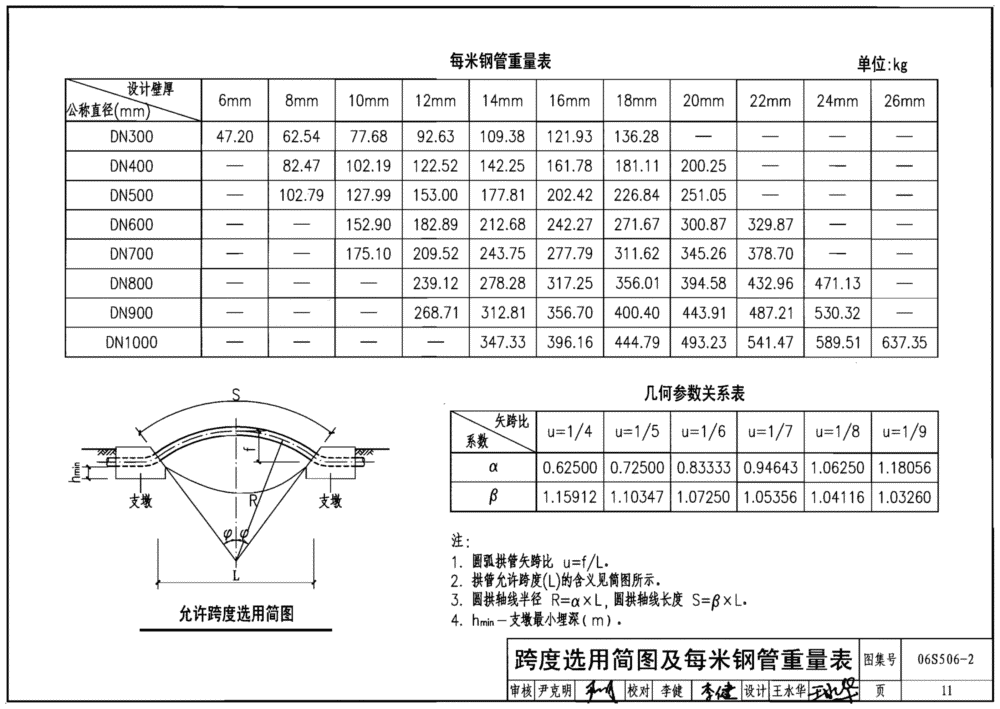

跨度选用简图及每米钢管重量表 | 11 |
DN300跨度选用表(u=1/4、1/5) | 12 |
DN300跨度选用表(u=1/6、1/7) | 13 |
DN300跨度选用表(u=1/8、1/9) | 14 |
DN400跨度选用表(u=1/4、1/5) | 15 |
DN400跨度选用表(u=1/6、1/7) | 16 |
DN400跨度选用表(u=1/8、1/9) | 17 |
DN500跨度选用表(u=1/4、1/5) | 18 |
DN500跨度选用表(u=1/6、1/7) | 19 |
DN500跨度选用表(u=1/8、1/9) | 20 |
DN600跨度选用表(u=1/4、1/5) | 21 |
DN600跨度选用表(u=1/6、1/7) | 22 |
DN600跨度选用表(u=1/8、1/9) | 23 |
DN700跨度选用表(u=1/4、1/5) | 24 |
DN700跨度选用表(u=1/6、1/7) | 25 |
DN700跨度选用表(u=1/8、1/9) | 26 |
DN800跨度选用表(u=1/4、1/5) | 27 |
DN800跨度选用表(u=1/6、1/7) | 28 |
DN800跨度选用表(u=1/8、1/9) | 29 |
DN900跨度选用表(u=1/4、1/5) | 30 |
DN900跨度选用表(u=1/6、1/7) | 31 |
DN900跨度选用表(u=1/8、1/9) | 32 |
DN1000跨度选用表(u=1/4、1/5) | 33 |
DN1000跨度选用表(u=1/6、1/7) | 34 |
DN1000跨度选用表(u=1/8、1/9) | 35 |

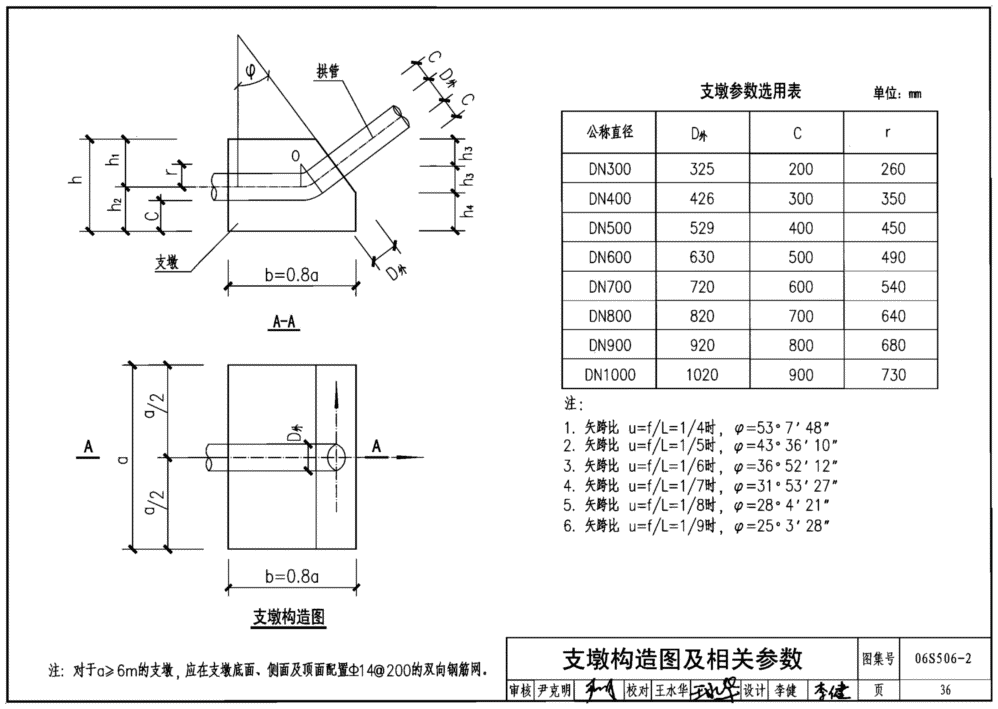

支墩构造图及相关参数 | 36 |
DN300支墩选用表(u=1/4、1/5、1/6) | 37 |
DN300支墩选用表(u=1/7、1/8、1/9) | 38 |
DN400支墩选用表(u=1/4、1/5、1/6) | 39 |
DN400支墩选用表(u=1/7、1/8、1/9) | 40 |
DN500支墩选用表(u=1/4、1/5、1/6) | 41 |
DN500支墩选用表(u=1/7、1/8、1/9) | 42 |
DN600支墩选用表(u=1/4、1/5、1/6) | 43 |
DN600支墩选用表(u=1/7、1/8、1/9) | 44 |
DN700支墩选用表(u=1/4、1/5、1/6) | 45 |
DN700支墩选用表(u=1/7、1/8、1/9) | 46 |
DN800支墩选用表(u=1/4、1/5、1/6) | 47 |
DN800支墩选用表(u=1/7、1/8、1/9) | 48 |
DN900支墩选用表(u=1/4、1/5、1/6) | 49 |
DN900支墩选用表(u=1/7、1/8、1/9) | 50 |
DN1000支墩选用表(u=1/4、1/5、1/6) | 51 |

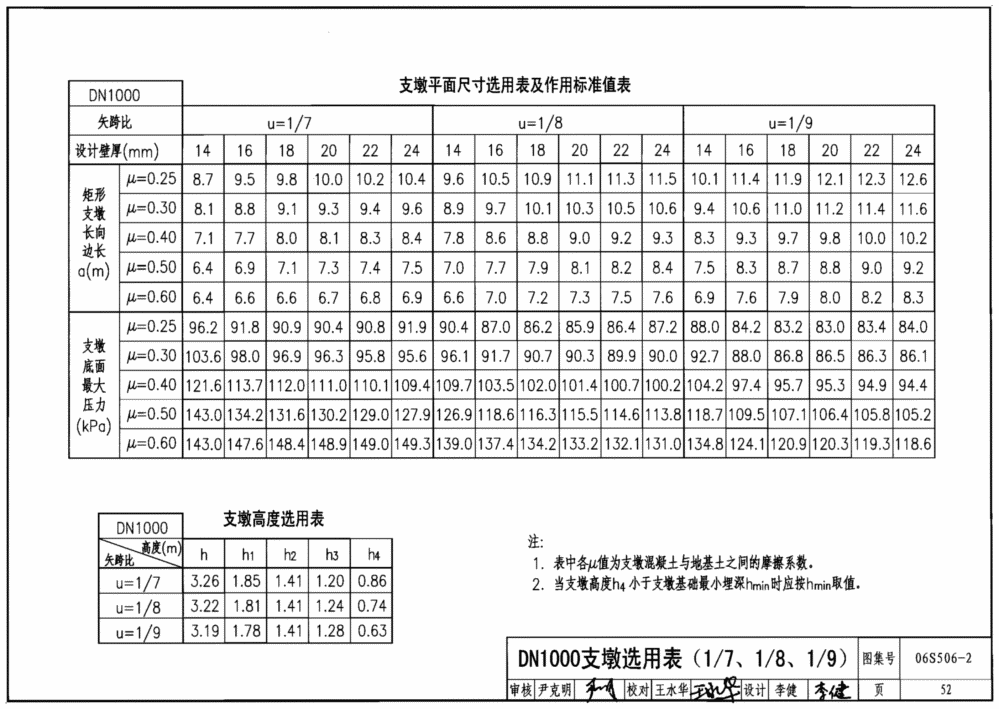

DN1000支墩选用表(u=1/7、1/8、1/9) | 52 |
网友推荐
-
网友【350027090】点评:适用于DN300~1000mm、工作压力≤1.5MPa的室外给水排水自承式圆弧形架空钢管工程。适用于抗震设防烈度为8度(含设计基本地震加速度0.3g)及8度以下地区。 本图集圆弧形架空钢管包括u=f/L=1/4、1/5、1/6、1/7、1/8、1/9六种矢跨比,给出了各种管径的圆弧形架空钢管在不同工作压力、基本风压、是否保温、不同壁厚等工况下的允许跨度选用表,编制了支墩施工详图。 本图集还包括材料要求及管道的设计、施工、使用要求,图集选用方法及注意事项,并举例说明如何确定圆弧形架空钢管的设计壁厚及两岸支墩的尺寸。管径为DN300~1000mm八个规格、工作压力≤1.5MPa的室外给排水自承式圆弧形架空钢管在不同工作压力、基本风压、是否保温、不同壁厚等工竞下的允许跨度选用表,编制了支墩施工详图。
-
网友【kwok】点评:包括材料要求及管道的设计、施工、使用要求,图集选用方法及注意事项,并举例说明如何确定圆弧形架空钢管的设计壁厚及两岸支墩的尺寸
-
网友【kedawgk】点评:适用于DN300~1000mm、工作压力≤1.5MPa的室外给水排水自承式圆弧形架空钢管工程。适用于抗震设防烈度为8度(含设计基本地震加速度0.3g)及8度以下地区。 本图集圆弧形架空钢管包括u=f/L=1/4、1/5、1/6、1/7、1/8、1/9六种矢跨比,给出了各种管径的圆弧形架空钢管在不同工作压力、基本风压、是否保温、不同壁厚等工况下的允许跨度选用表,编制了支墩施工详图。 本图集还包括材料要求及管道的设计、施工、使用要求,图集选用方法及注意事项,并举例说明如何确定圆弧形架空钢管的设计壁厚及两岸支墩的尺寸。 对于结合其它专业进行的设计,往往由于专业间接口过多,不易统一标准,而本图集很好的给出了自承式圆弧形架空钢管 的制作方法以及注意事项。因此,不仅方便了给排水及及结构设计人员,而且对于现场的施工人员来说,也具有很好的参考价值,建议相关人员买来好好研读!
-
网友【xuyi921】点评:很实际也很实用,对施工中能遇到的一些问题给予了很好的解答,确实是本难得的一本好书,顶一下
-
网友【whl0104】点评:图集适用于DN300~1000工作压力小于等于1.5MPa的室外给水排水自承式圆弧形架空钢管工程。
-
网友【kedawgk1】点评:很多设计人员在设计时会遇到很多的实际问题,并因此而头疼不已,这是很正常的。要想成为一名优秀的设计师,我们必须要有迎难而上的精神,在此过程中需要一名良师益友,而本图集恰恰提供了一个这样的平台,遇到的问题我们可以有所参考,提高质量,优化设计!
