06R403：锅炉房风烟道及附件
- 图集编号
- 06R403
- 图集名称
- 锅炉房风烟道及附件
- 定价
- 26.00 元
- 开本
- 16 开
- 主编单位
- 中国航空工业规划设计研究院
内容简介
本图集适用于单台容量0.35MW-116MW(燃煤、燃气、燃油)蒸汽锅炉、热水锅炉的工业锅炉房、民用锅炉房及城镇区域锅炉房的风烟道及附件的安装。
图集主要内容：风烟道安装图、风烟道加固肋配置与焊接；给出冷风道、热风道、矩型风道选用规格及材料表、法兰规格与材料表及安装；风烟道零件配置与焊接，风烟道零件给出扩散管、90°、45°等焊接弯头配置表及焊接图；部件有人孔、风门、蝶阀、烟道闸门、防爆门、补偿器；风烟道附件设备包括：烟囱消声器、鼓风机消声器、引风机隔声箱、组合式不锈钢烟囱、风帽及防雨装置。
图集以图＋表的形式编制了上述内容，实用性强，范围广，规范了锅炉房风烟道的设计，给施工安装带来方便
目录
| 目录 | 1 |
|---|---|
| 总说明 | 4 |
| 风烟道、法兰规格与材料 | |

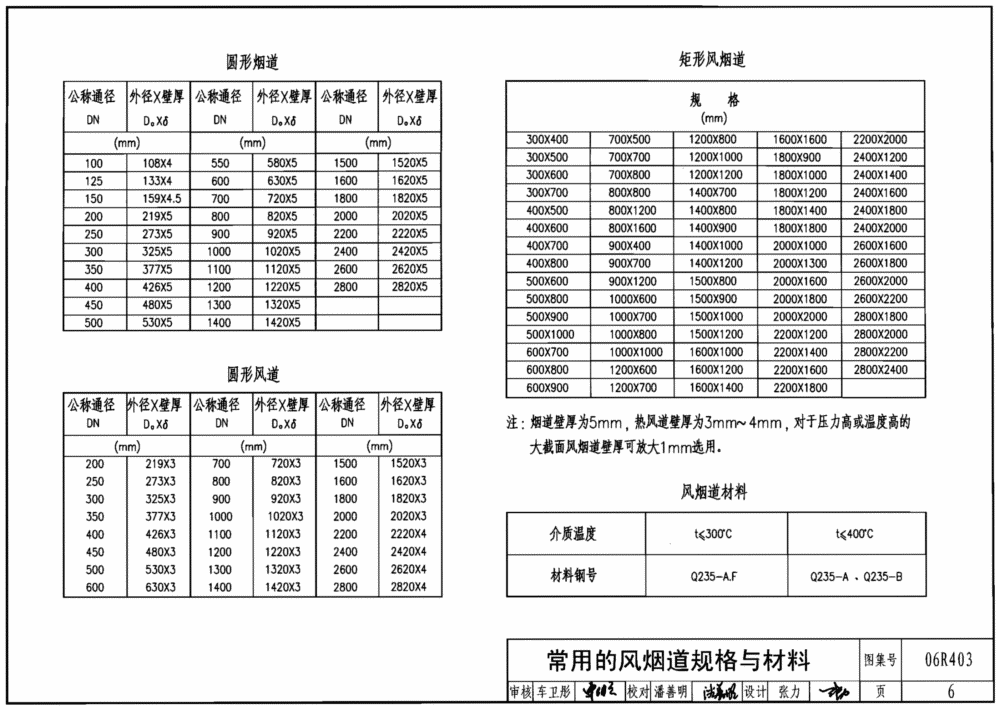

| 常用的风烟道规格与材料 | 6 |
| 圆形法兰DN100～2800 | 7 |
| 圆形法兰连接件DN100～2800 | 8 |

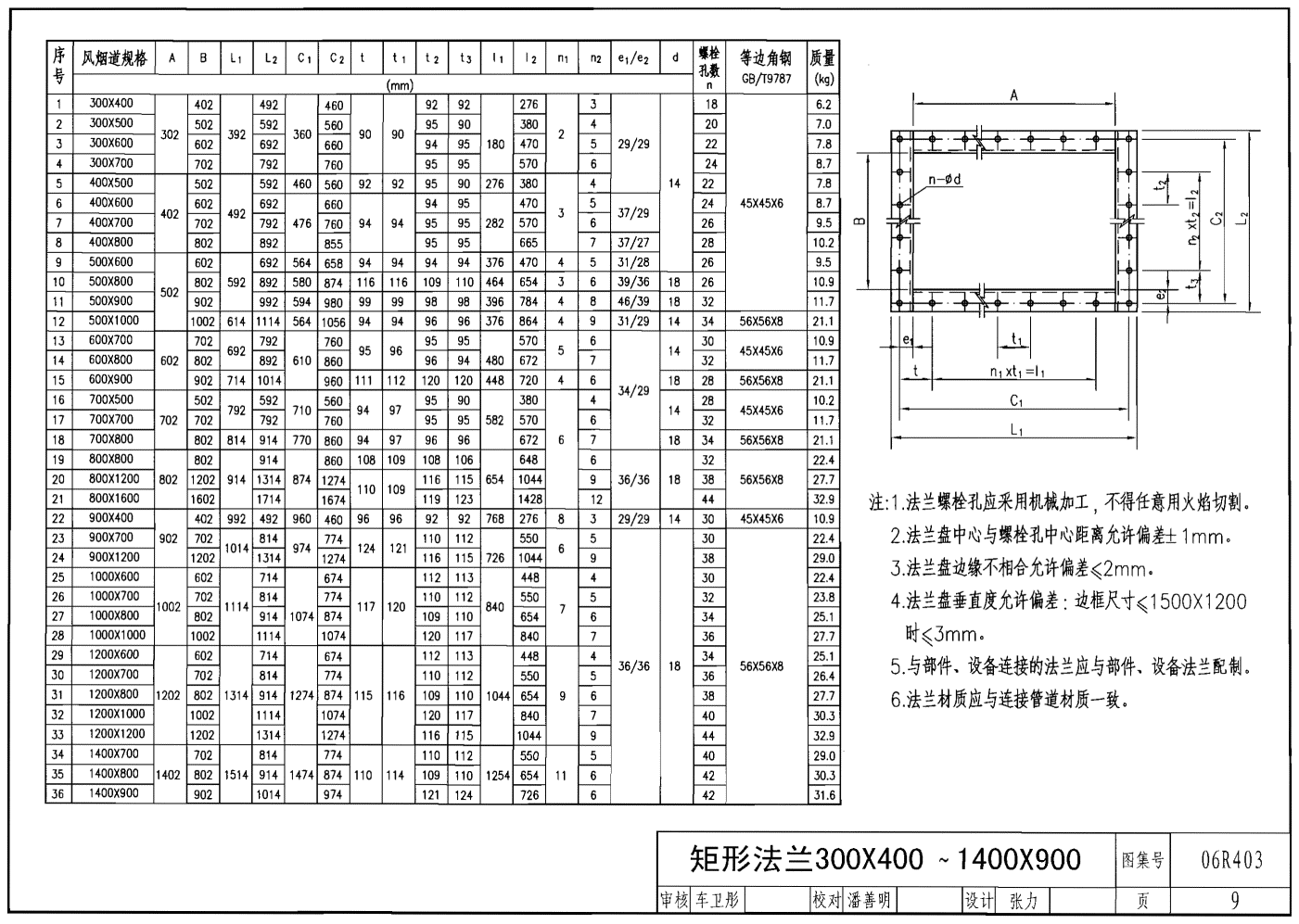

| 矩形法兰300x400～1400x900 | 9 |
| 矩形法兰1400x1000～2800x2400 | 10 |
| 矩形法兰连接件300x400～2800x2400 | 11 |

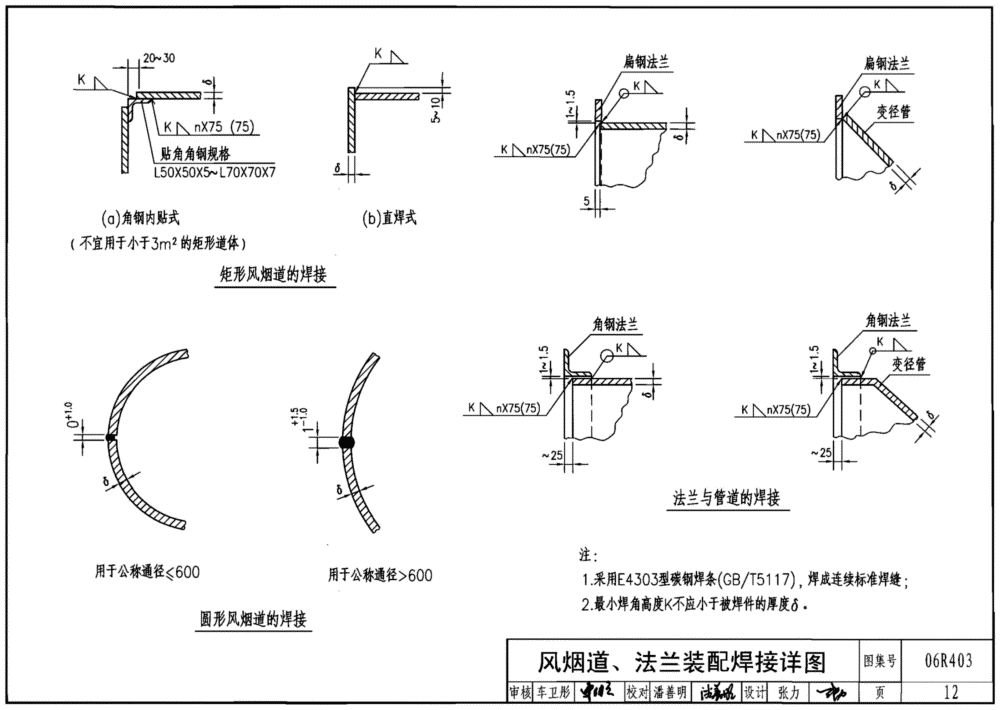

| 风烟道、法兰装配焊接详图 | 12 |
| 风烟道加固肋配置与焊接 | |
| 圆形风烟道横向加固肋配置与焊接图 | 13 |
| 矩形、异形风烟道横向加固肋装配焊接详图 | 14 |
| 矩形风烟道内撑杆安装焊接详图 | 15 |
| 矩形冷风道（δ＝3mm，t≤100℃）横向加固肋配置图 300x700～1500x1200 | 16 |
| 矩形冷风道（δ＝3mm，t≤100℃）横向加固肋配置图1600x1000～2400x2000 | 17 |
| 矩形冷风道（δ＝3mm、4mm，t≤100℃）横向加固肋配置图1600x1600～2800X2400 | 18 |
| 矩形冷风道（δ＝4mm，t≤100℃）横向加固肋配置图500x900～1500X1200 | 19 |
| 矩形冷风道（δ＝4mm，t≤100℃）横向加固肋配置图1600x1000～2400x2000 | 20 |
| 矩形热风道（δ＝3mm，t≤250℃）横向加固肋配置图300x700～1500x1200 | 21 |
| 矩形热风道（δ＝3mm，t≤250℃）横向加固肋配置图1600x1000～2800x2400 | 22 |
| 矩形烟道（δ＝5mm，t≤200℃）横向加固肋配置图1000x1000～1500X1200 | 23 |

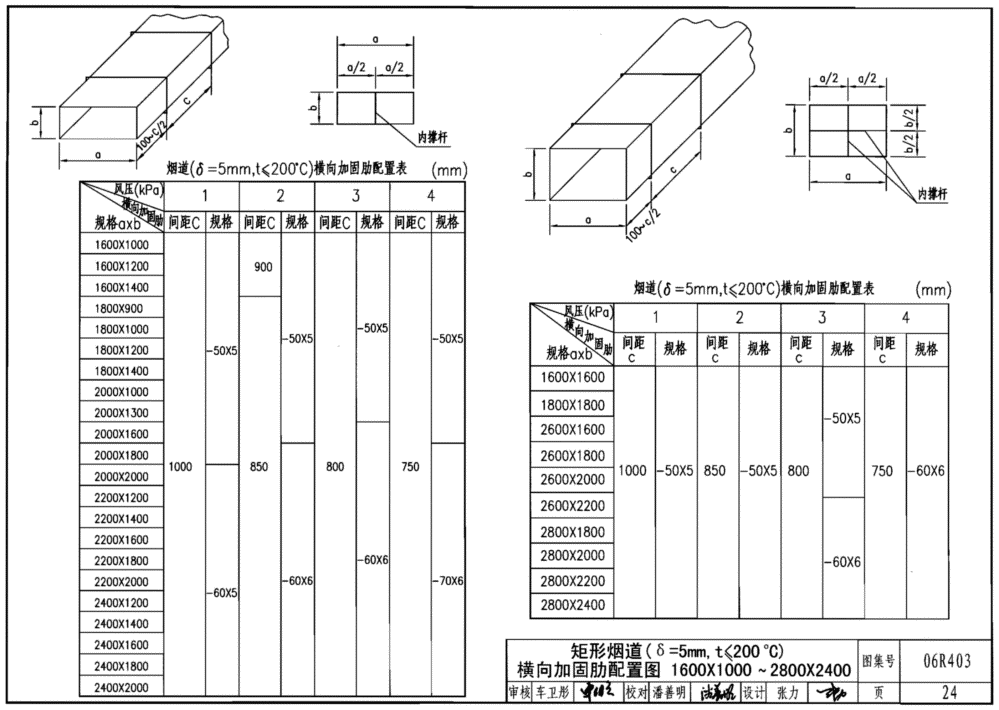

| 矩形烟道（δ＝5mm，t≤200℃）横向加固肋配置图1600x1000～2800x2400 | 24 |
| 风烟道零件 | |
| 风烟道扩散管500x400～2800x2400 | 25 |
| 圆形风烟道90°焊接弯头DN200～2800 | 26 |
| 圆形风烟道45°焊接弯头DN200～2800 | 27 |
| 圆形风烟道67°30′焊接弯头DN200～2800 | 28 |
| 直角汇流三通管 | 29 |
| 风烟道部件 | |
| 矩形焊制人孔500x600 | 30 |
| 圆形焊制人孔Φ500 | 30 |
| 椭圆人孔300x400 | 31 |
| 烟道除灰孔300x300 | 32 |
| 圆风门DN100～1400 | 33 |
| 方风门（单轴）300x400～500x1000 | 34 |
| 圆形关闭型挡板风门DN500～2800 | 35 |
| 方形关闭型挡板风门600x700～2800x2400 | 36 |
| 风烟道蝶阀（手动式）DN200～1000 | 37 |
| 风烟道蝶阀（拉链式）DN300～1000 | 38 |
| 风烟道蝶阀（电动式）DN300～1000 | 39 |
| 手动式烟道闸门（适用于4t/h～35t/h锅炉） | 40 |
| 膜板防爆门DN200～500 | 41 |
| 烟道排水水封装置DN150 | 41 |
| 重力防爆门DN200～1000 | 42 |
| 抽风控制器Φ300～810 | 43 |
| 圆形单波补偿器DN200～2800 | 44 |
| 圆形双波补偿器DN200～2800 | 45 |
| 矩形单波补偿器300x400～900x1200 | 46 |
| 矩形单波补偿器1000x600～2800x2400 | 47 |
| 矩形双波补偿器300x400～900x1200 | 48 |
| 矩形双波补偿器1000x600～2800x2400 | 49 |
| JBS特殊圆角形单波补偿器600x600～2800x2200 | 50 |
| JBS特殊圆角形双波补偿器600x600～2800x2200 | 51 |
| 非金属织物补偿器 | 52 |
| 防腐双导流筒非金属圆形补偿器DN100～3600 | 53 |
| 防腐双导流筒非金属方形补偿器400x200～3000x2500 | 54 |
| G/Y 4-73-11 12#～28#风机进口风箱（90°） | 55 |
| G/Y 4-73-11 12#～28#风机进口风箱（75°） | 56 |
| G/Y 4-73-11 12#～28#风机进口风箱（60°） | 57 |
| 风烟道附属设备 | |
| 烟囱消声器（圆形、方形、排烟温度250℃）（适用于1t/h～20t/h锅炉） | 58 |
| 烟囱消声器（圆形、方形、排烟温度180℃）（适用于1t/h～20t/h锅炉） | 59 |
| 燃烧器风机隔声罩（适用于1t/h～20t/h 锅炉） | 60 |
| 鼓风机进口消声器（适用于4-72型风机） | 61 |
| 鼓风机出口消声器（适用于4-72型风机） | 62 |
| 引风机消声隔声箱 | 63 |
| 组合式不锈钢烟囱DN150～1200 | 64 |
| 自力式三叉形排气风帽Φ75～800 | 65 |
| 圆伞形风帽Φ200～1250 | 66 |
| 烟囱穿屋面（盖板）防雨装置DN200～800 | 67 |

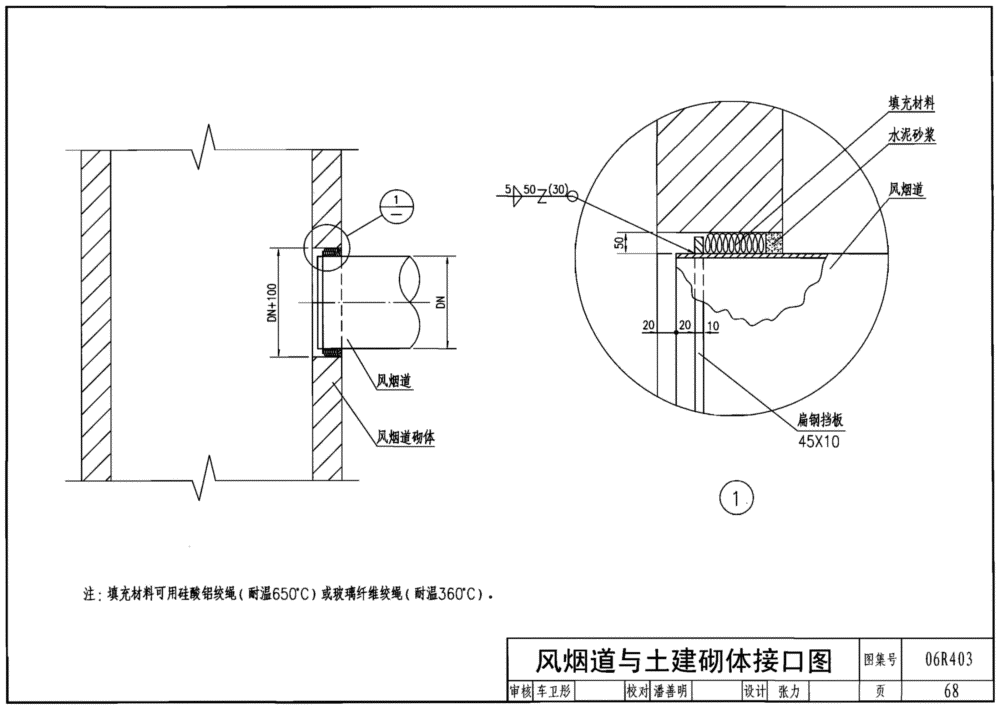

| 风烟道与土建砌体接口图 | 68 |
| 风烟道检测孔DN80 | 69 |
| 鼓风机进口安全网装置 | 70 |
样张
