内容简介

本图集适用于城镇中小型剧场舞台灯光设计，包括新建与扩建。该图集内容包括300座～800座和800座～1000座规模的舞台灯光布置及布线。本图集突出了中小型剧场的舞台灯光布置及供电要求和布线及灯光网络控制，可供进行中小型剧场设计时直接选用及参考使用。

目录	1
编制说明	4
1型剧场平面图	9
1型剧场剖面图	10
1型剧场舞台吊杆布置图	11
1型剧场舞台灯光布置图	12
1型剧场观众厅灯光布置图	13
1型剧场灯光控制室布置图	14
1型剧场舞台灯光主要设备材料表	15
1型剧场调光系统图（一）	16
1型剧场调光系统图（二）	17
1型剧场调光系统图（三）	18
1型剧场舞台地下室灯光布线图	19
1型剧场一层灯光插座布线图	20
1型剧场二层灯光插座布线图（一）	21
1型剧场二层灯光布线图（二）	22
1型剧场三层灯光布线图（一）	23
1型剧场三层灯光布线图（二）	24
1型剧场三层灯光布线图（三）	25
1型剧场灯栅土建要求图	26
1型剧场灯栅剖面图	27
2型剧场平面图	28
2型剧场剖面图	29
2型剧场舞台吊杆布置图	30

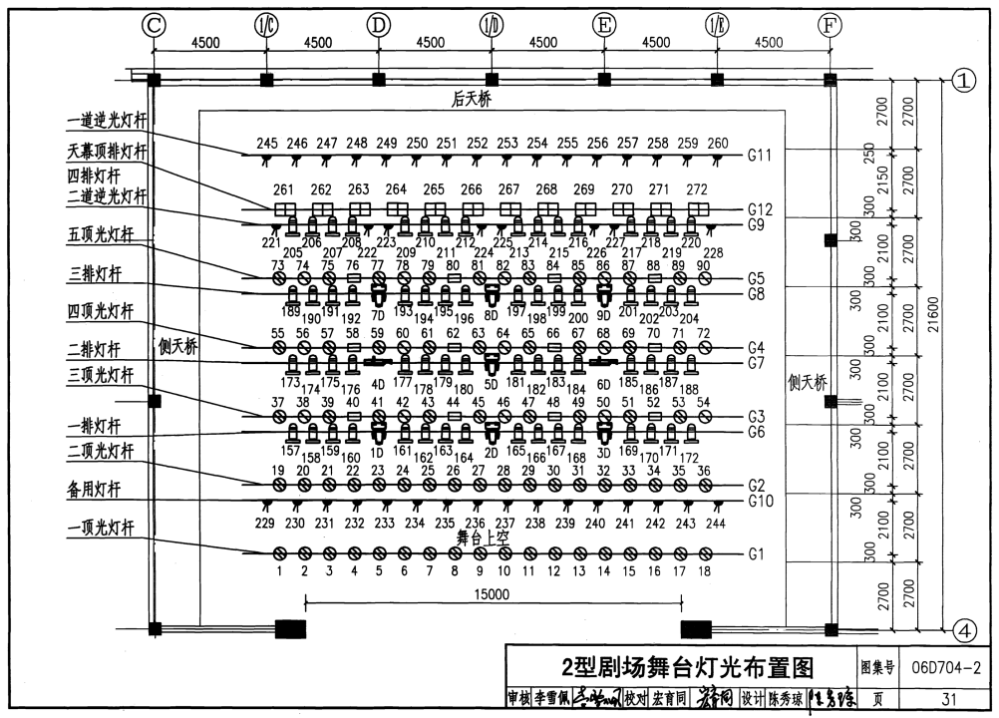

2型剧场舞台灯光布置图	31
2型剧场观众厅灯光布置图	32
2型剧场舞台灯光主要设备材料表	33
2型剧场调光系统图（一）	34
2型剧场调光系统图（二）	35
2型剧场调光系统图（三）	36
2型剧场灯光系统图	37
2型剧场一层变配电室调光柜布置图	38
2型剧场一层灯光布线图	39
2型剧场二层灯光布线图（一）	40
2型剧场二层灯光布线图（二）	41
2型剧场二层灯光布线图（三）	42
2型剧场三层灯光布线图（一）	43
2型剧场三层灯光布线图（二）	44
2型剧场三层灯光布线图（三）	45
2型剧场一层土建要求图	46
2型剧场三层土建要求图（一）	47
2型剧场三层土建要求图（二）	48
2型剧场吊杆控制室设备布置图	49
2型剧场吊杆安装示意图	50
3型剧场平面图	51

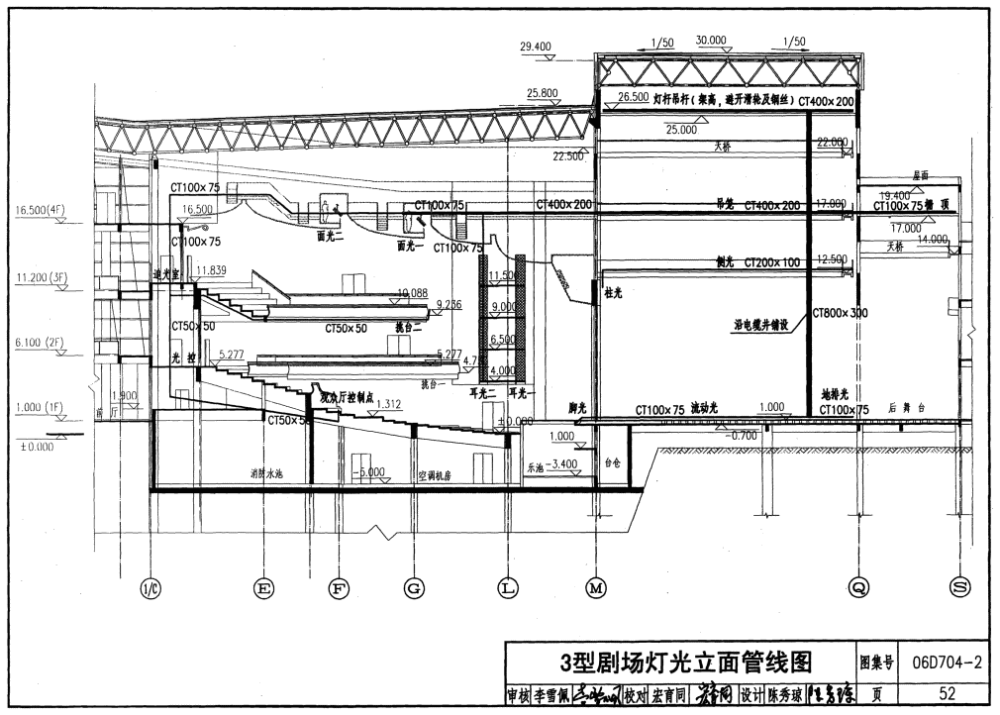

3型剧场灯光立面管线图	52
3型剧场舞台上空灯光布置图	53
3型剧场观众厅上空灯光布置图	54
3型剧场舞台地面灯光布置图	55
3型剧场舞台上空灯光回路分配图	56
3型剧场观众厅上空灯光回路分配图	57
3型剧场灯光地面管线图	58
3型剧场灯光楼座管线图（一）	59
3型剧场灯光楼座管线图（二）	60
3型剧场一层天桥管线平面图	61
3型剧场二层天桥管线平面图	62
3型剧场灯栅层管线平面图	63
3型剧场耳光管线布置及调光控制室布置图	64
3型剧场调光控制系统图	65
3型剧场调光器室布置图	66
4型剧场平面图	67
4型剧场剖面图	68
4型剧场舞台吊杆布置图	69
4型剧场舞台灯光布置图	70
4型剧场观众厅灯光布置图	71
4型剧场舞台灯光主要设备材料表	72
4型剧场调光系统图（一）	73
4型剧场调光系统图（二）	74
4型剧场灯光系统图	75
4型剧场舞台一层灯光布线图	76
4型剧场二层天桥预埋件条件图	77
4型剧场二层天桥提升机安装土建条件图	78
4型剧场二层天桥1－1、2－2、3－3剖面图	79
4型剧场灯栅土建条件图	80
4型剧场灯栅1－1剖面图	81
4型剧场灯栅2－2剖面图	82
吊挂提升设备安装示意图	83
4型剧场观众厅二层灯光布线图	84
4型剧场观众厅二层土建条件图	85
4型剧场耳光架及面光桥土建条件图	86
4型剧场舞台吊杆控制系统框图	87
4型剧场舞台吊杆控制系统接线图	88
复合吊杆安装示意图	89
景吊杆安装示意图	90

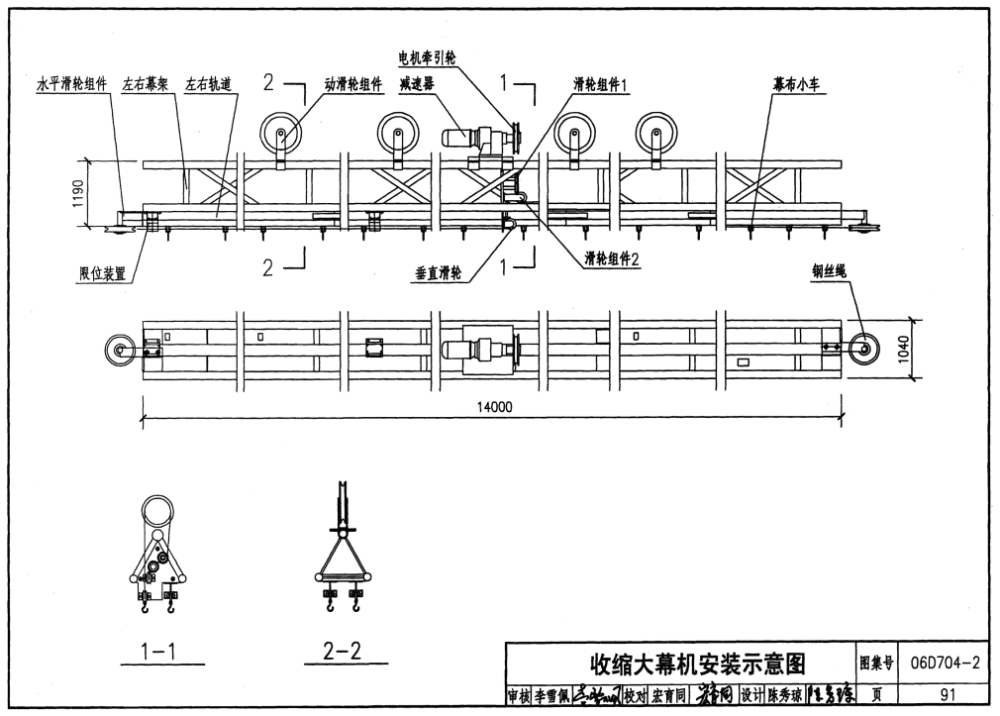

收缩大幕机安装示意图	91
舞台灯光网络控制系统原理图（一）	92
舞台灯光网络控制系统原理图（二）	93
舞台灯光网络控制系统原理图（三）	94
舞台灯光网络控制系统原理图（四）	95
电脑灯控制示意图	96
相关技术资料	97

样张

网友推荐

网友【黄淑芬】点评：

本图集对灯光安装的方式用图文并茂的方式表达得很好，解决了很多实际问题。
网友【kedawgk】点评：

在进行剧场舞台灯光设计，经常会遇到很多的设计问题，比如布线过多，有缠绕，不美观了。幸亏有本图集。总体说来，本图集适用于城镇中小型剧场舞台灯光设计，包括新建与扩建。该图集内容包括300座～800座和800座～1000座规模的舞台灯光布置及布线。本图集突出了中小型剧场的舞台灯光布置及供电要求和布线及灯光网络控制，可供进行中小型剧场设计时直接选用及参考使用。作为一名设计人员，你在图纸上体现的每一笔都是要有依据的，而本图集给出了剧场舞台灯光设计时的参考资料，建议在进行相关设计时可以有所依据，提供高质量的设计图纸！
网友【kedawgk1】点评：

本图集适用于城镇中小型剧场舞台灯光设计，包括新建与扩建。该图集内容包括300座～800座和800座～1000座规模的舞台灯光布置及布线。本图集突出了中小型剧场的舞台灯光布置及供电要求和布线及灯光网络控制，可供进行中小型剧场设计时直接选用及参考使用。推荐大家购买，非常好的图集，减少了到处找资料的麻烦，提高了工作效率。
网友【黄淑芬】点评：

设计一个中小型舞台灯光系统，除考虑舞台的建筑结构形式、功能要求外，还要分析研究该舞台的用途和未来上演的剧目如何编排，要考虑各种最复杂的舞台照明形式。舞台在充分吸取已经在这方面取得成功案例的经验的基础上，图集指出的调回光设计部分，让我印象尤为深刻。图集提到，舞台设置 3KW 调光 421 路（含正弦波控制 30 路）， 5KW 调光 451 路， 10KW 调光 21 路，共计 893 调光硅路（含正弦波 30 路）， 163 直通回路，分布在各个灯位连接处。考虑要满足各种演出，在舞台的任意需要位置都有安装灯具的可能性，因此在舞台的主要位置都大量预留以太网络接点、 DMX 接点和各种规格形式的照明电源。调光回路具有大功率、多回路，多种规格、多种形式的特点。说得非常到位，推荐。
网友【kwok】点评：

突出了中小型剧场的舞台灯光布置及供电要求和布线及灯光网络控制，可供进行中小型剧场设计时直接选用及参考使用。减少了到处找资料的麻烦，提高了工作效率
网友【xuyi921】点评：

很实际也很实用，对设计和施工中能遇到的一些问题给予了很好的解答，确实是本难得的一本好书，顶一下!!
网友【birdqqq】点评：

我们经常看到的剧场舞台表演，可是做起来真是相当棘手。很多是舞台专业方面的东西，我们这种做开住宅楼办公楼的设计院，根本不知道这些建筑有什么特别的要求。对于灯光的设计的了解也是很少。这本图集在设计中的参考意义很大。
