06CG04：钢结构设计示例－单层工业厂房（参考图集）
- 图集编号
- 06CG04
- 图集名称
- 钢结构设计示例－单层工业厂房（参考图集）
- 定价
- 78.00 元
- 开本
- 4 开
- 主编单位
- 中冶京诚工程技术有限公司
内容简介
本图集是冶金行业单层钢结构厂房工程设计示例，其设计制图深度和表示方法均按该行业钢结构设计的习惯做法进行设计，当工程设计实例无法选用标准图时，可参考本图集设计示例中的布置图、剖面图、构件图及节点图进行工程的钢结构设计。本设计示例为抗震设防烈度7度，基本地震加速度为0.15g地区，设计地震分组为第一组，抗震设防类别为丙类，场地类别为Ⅲ类，结构安全等级为二级，耐火等级为二级的室内正常环境的封闭式、干燥、无侵蚀作用的房屋。
目录
| 目 录 | 1 |
|---|---|
| 总说明 | 2 |
| 钢柱平面布置图 | 6 |

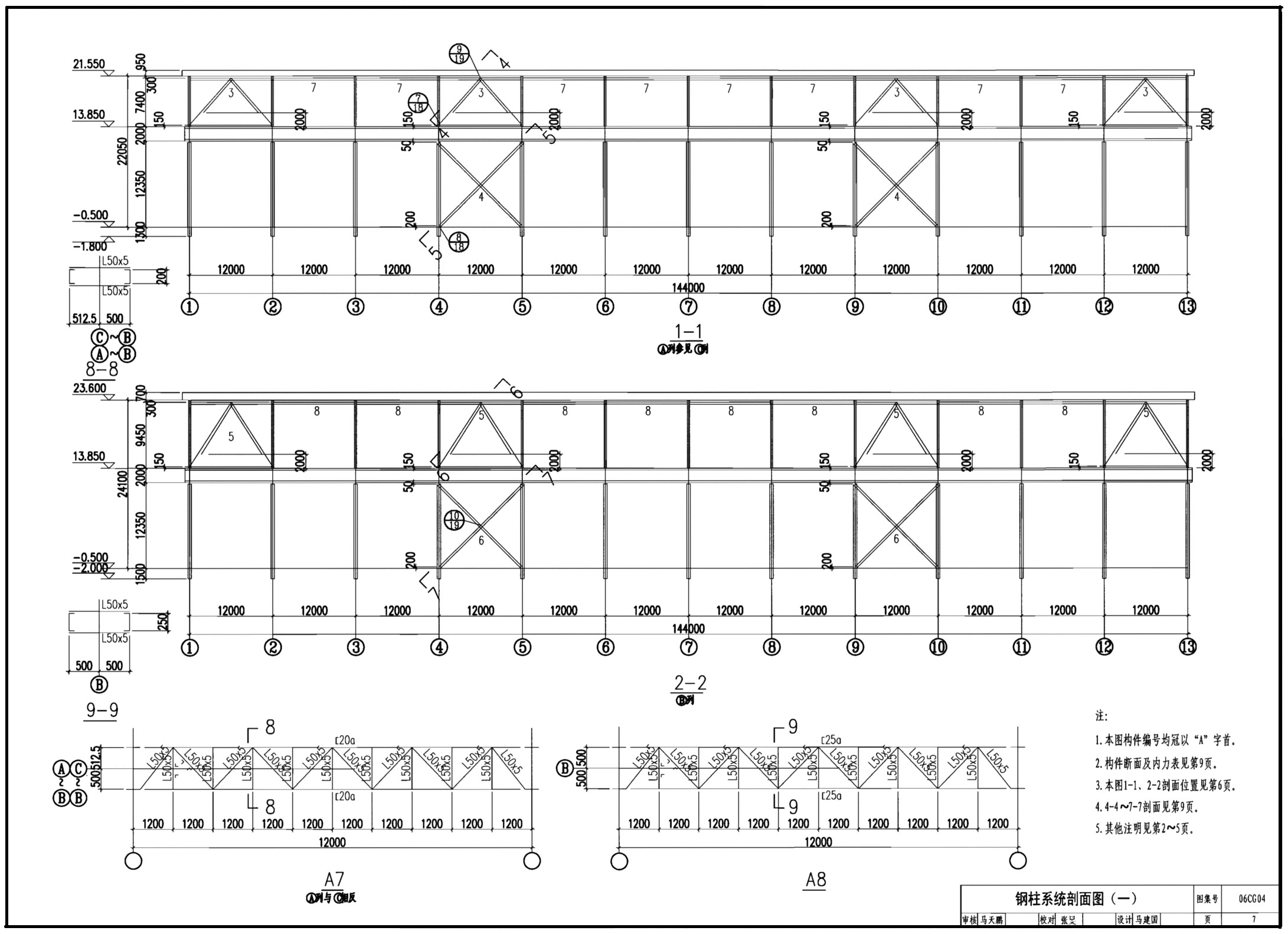

| 钢柱系统剖面图（一） | 7 |
| 钢柱系统剖面图（二） | 8 |
| 钢柱系统剖面图（三） | 9 |

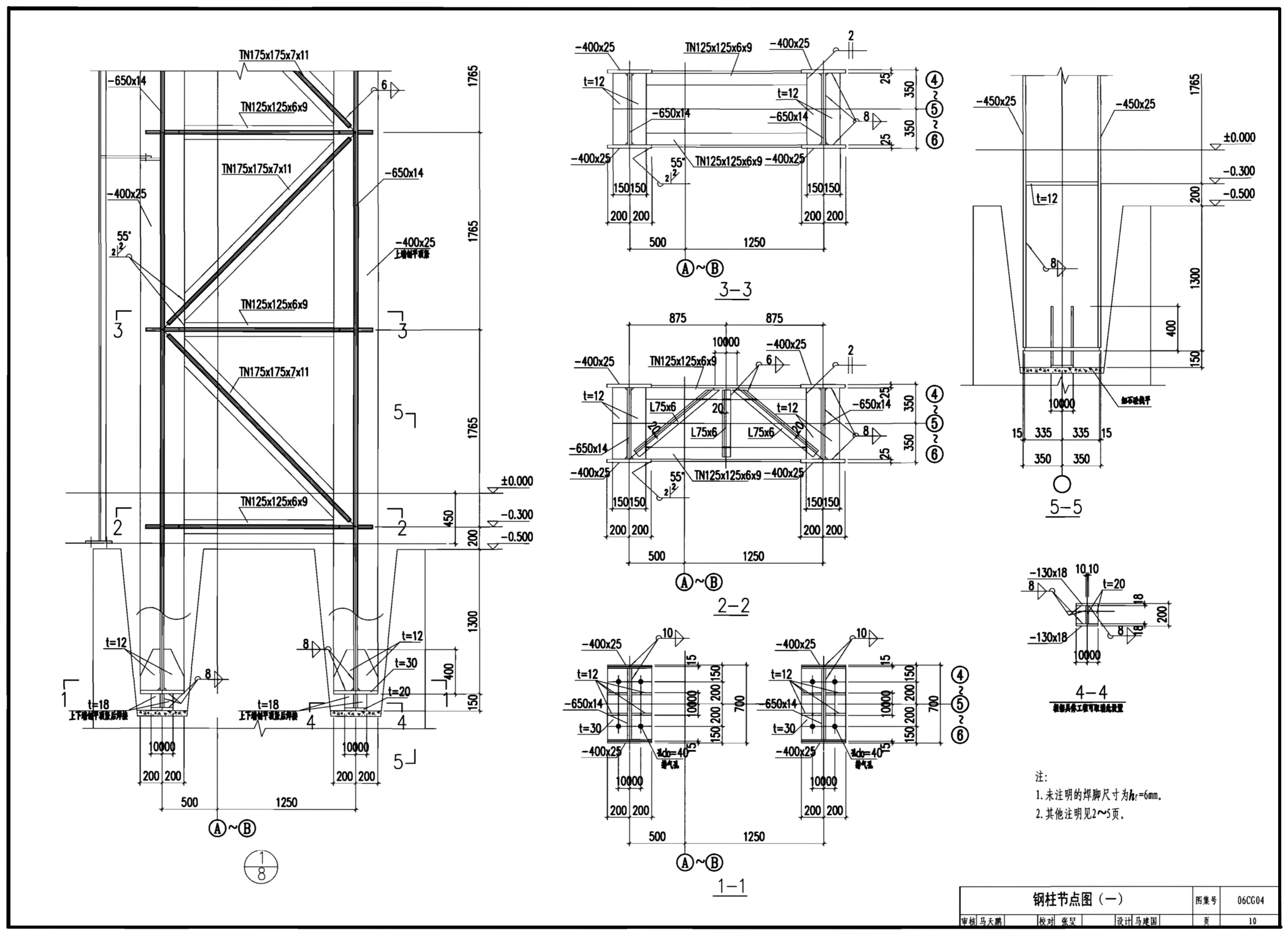

| 钢柱节点图（一） | 10 |
| 钢柱节点图（二） | 11 |
| 钢柱节点图（三） | 12 |
| 钢柱节点图（四） | 13 |
| 钢柱节点图（五） | 14 |
| 钢柱节点图（六） | 15 |
| 钢柱节点图（七） | 16 |
| 钢柱节点图（八） | 17 |
| 柱间支撑节点图（一） | 18 |
| 柱间支撑节点图（二） | 19 |
| 屋面平面布置图 | 20 |
| 屋面剖面图及构件图 | 21 |
| 屋面剖面图 | 22 |
| 蜂窝檩条切割组合图 | 23 |
| 屋面节点图（一） | 24 |
| 屋面节点图（二） | 25 |
| 屋面节点图（三） | 26 |
| 天窗架及水平支撑平面布置图 | 27 |
| 天窗剖面图 | 28 |
| 天窗架节点图（一） | 29 |
| 天窗架节点图（二） | 30 |
| 天窗架节点图（三） | 31 |
| 天窗架节点图（四） | 32 |
| 天窗架节点图（五） | 33 |
| 单轨吊车梁及检修平台布置图及剖面图 | 34 |
| 单轨吊车梁及检修平台节点图（一） | 35 |
| 单轨吊车梁及检修平台节点图（二） | 36 |
| 吊车梁平面布置图 | 37 |
| 吊车梁下翼缘水平支撑布置图 | 38 |
| 吊车梁1-1～3-3剖面图及构件图 | 39 |
| E1、E2、E2a、E3构件图 | 40 |
| E4、E5、E6构件图 | 41 |
| 吊车梁节点图（一） | 42 |
| 吊车梁节点图（二） | 43 |
| 吊车梁节点图（三） | 44 |
| 吊车梁节点图（四） | 45 |
| 吊车梁节点图（五） | 46 |
| 吊车梁节点图（六） | 47 |
| 吊车梁节点图（七） | 48 |
| 吊车梁节点图（八） | 49 |
| 墙架平面布置图 | 50 |
| 墙架柱及墙梁布置图（一） | 51 |
| 墙架柱及墙梁布置图（二） | 52 |
| 墙架柱及培梁布置图（三） | 53 |
| 墙架柱及墙梁布置图（四） | 54 |
| 墙架支撑布置图 | 55 |
| 墙架剖面图（一） | 56 |
| 墙架剖面图（二） | 57 |
| 墙架节点图（一） | 58 |
| 墙架节点图（二） | 59 |
| 墙架节点图（三） | 60 |
| 墙架节点图（四） | 61 |
| 墙架节点图（五） | 62 |
| 墙架节点图（六） | 63 |
样张
网友推荐
-
网友【wanda8458】点评：此图集为钢结构工程设计人员进行单层工业厂房钢结构设计时提供了非常有用的指导和参考。 设计人员可参照本工程设计示例中的布置图、剖面图、构件图及节点图进行单层工业厂房的钢结构设计。 特别是对于那些新手，帮助极大！强烈推荐有这方面项目的人员拥有一本。
-
网友【kwok】点评：设计人员可参照本工程设计示例中的布置图、剖面图、构件图及节点图进行单层工业厂房的钢结构设计
