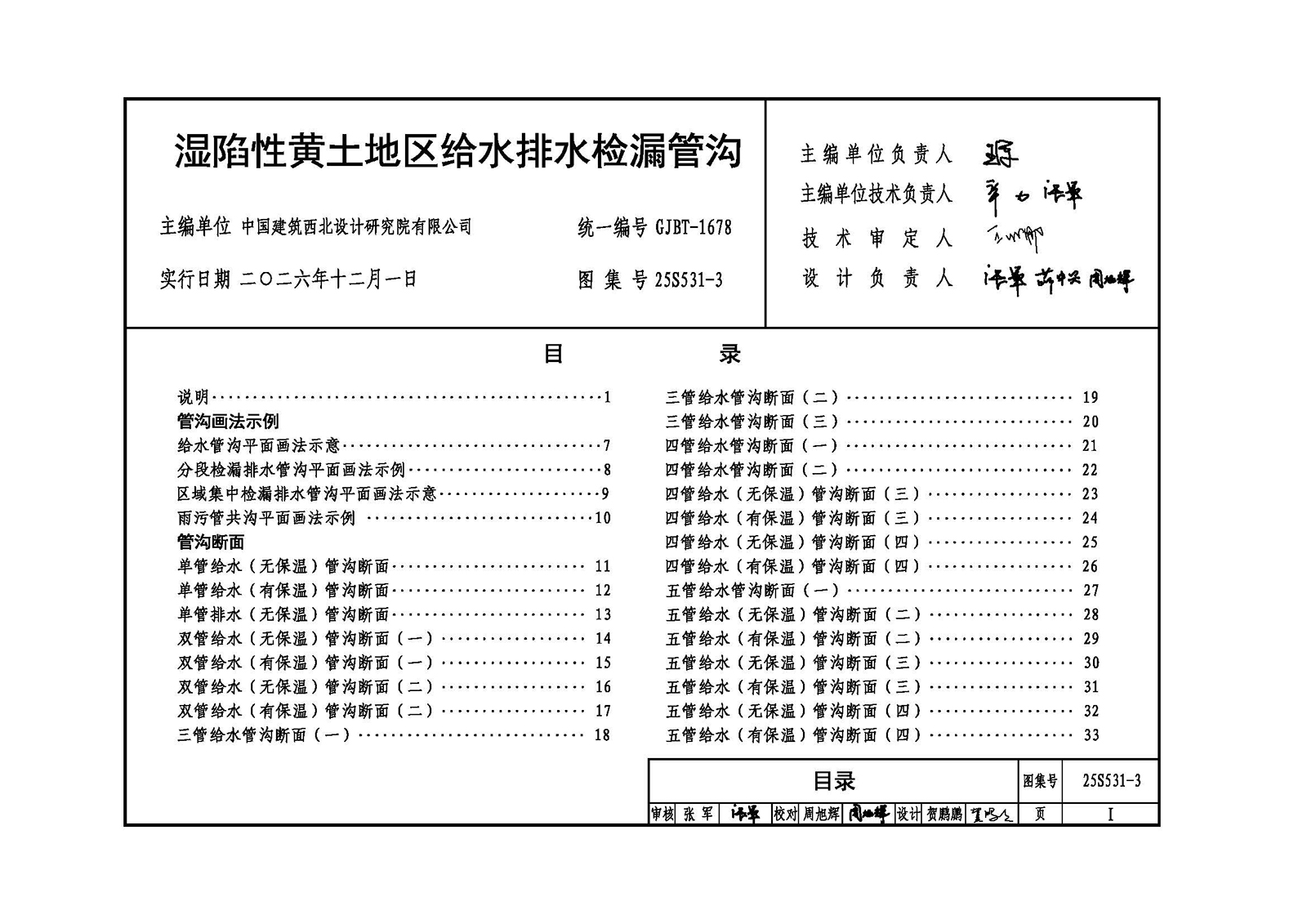

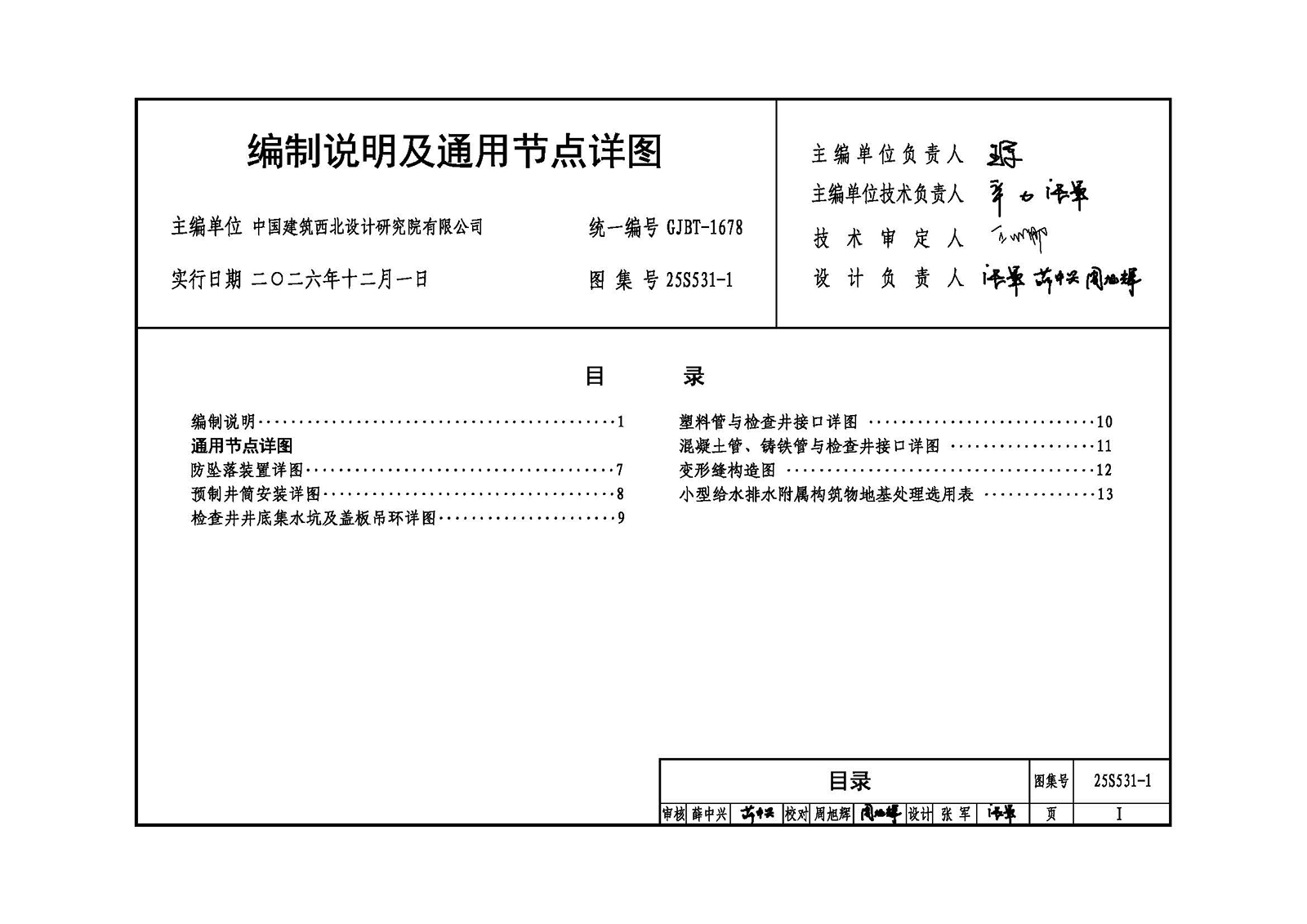

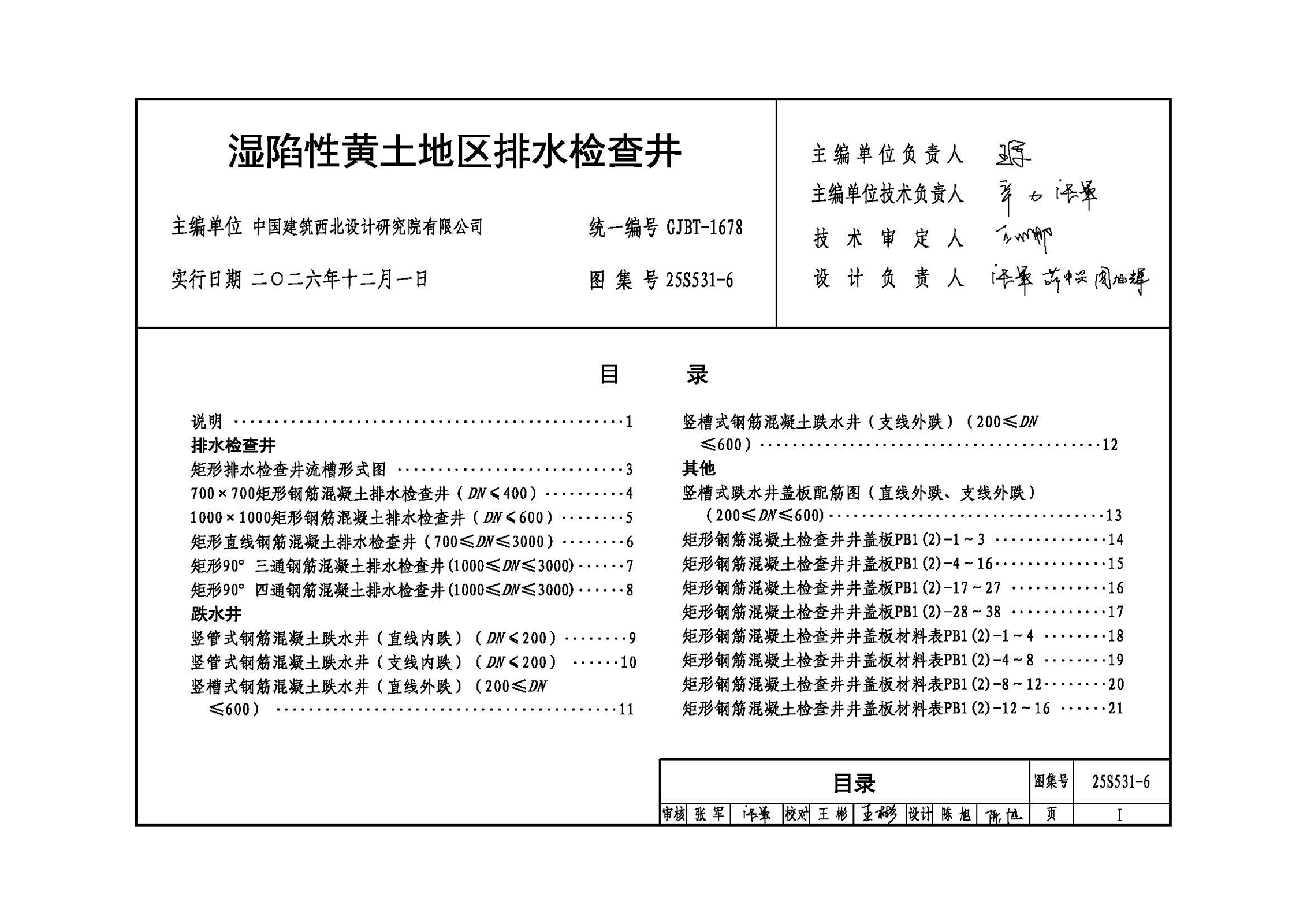

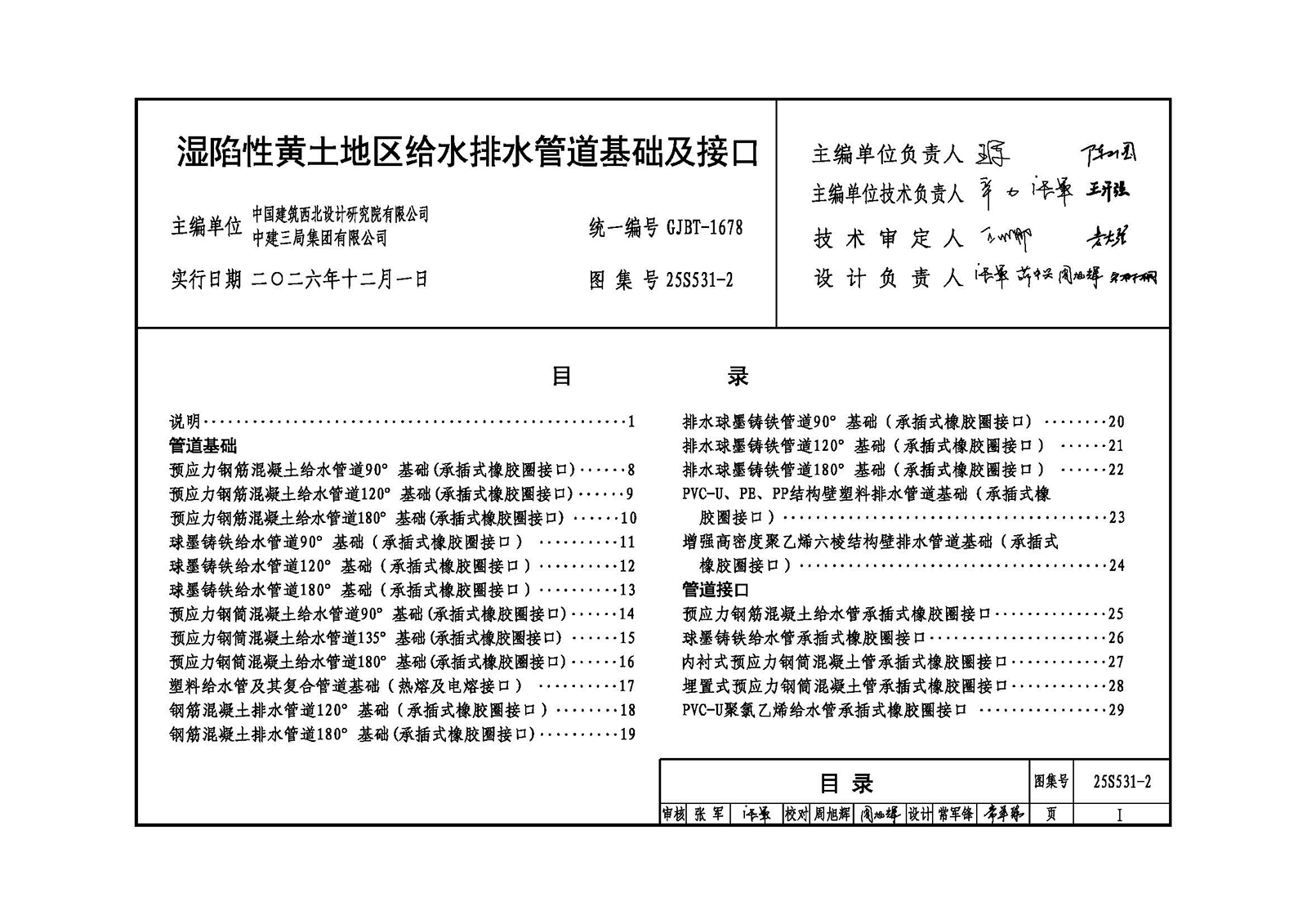

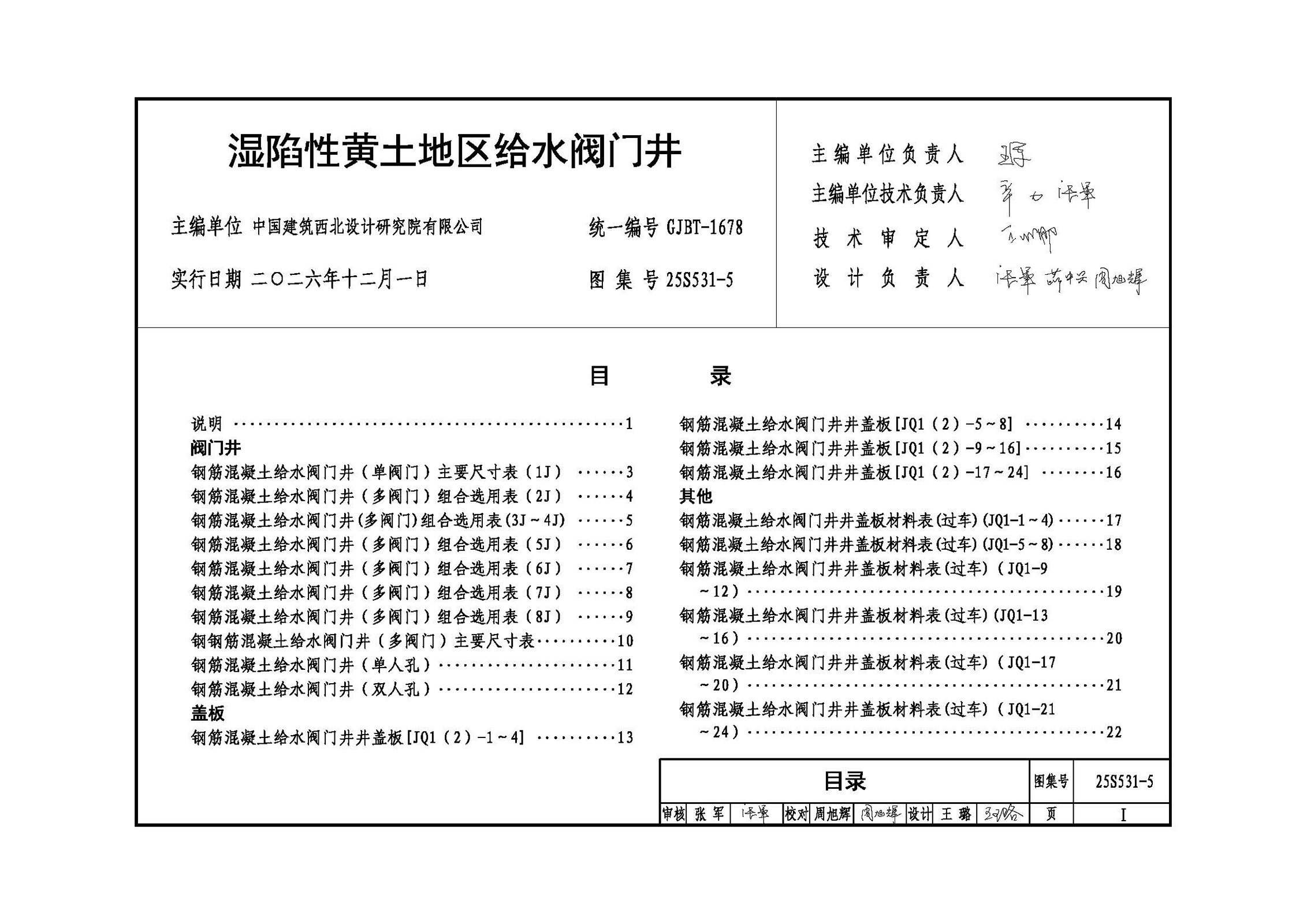

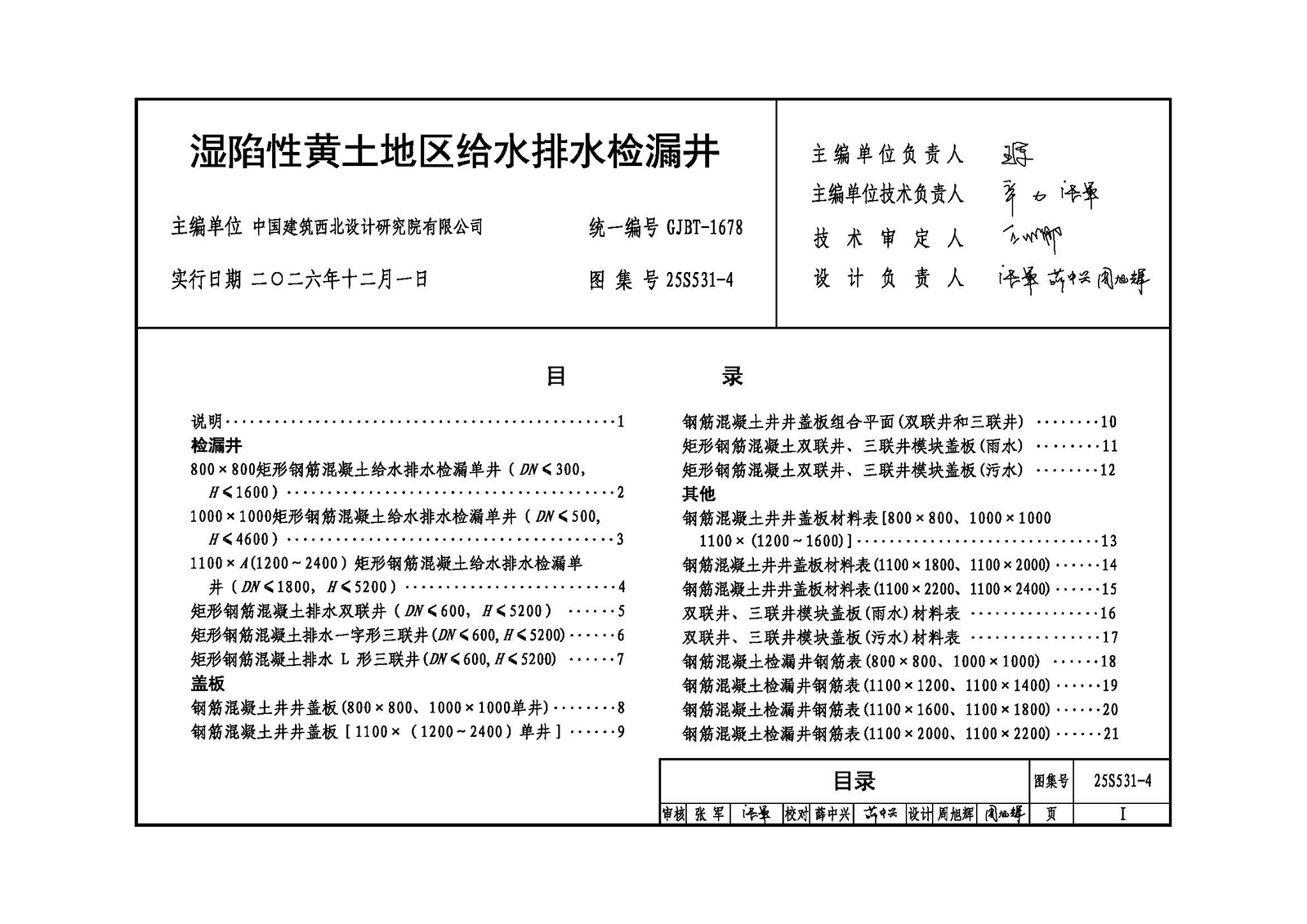

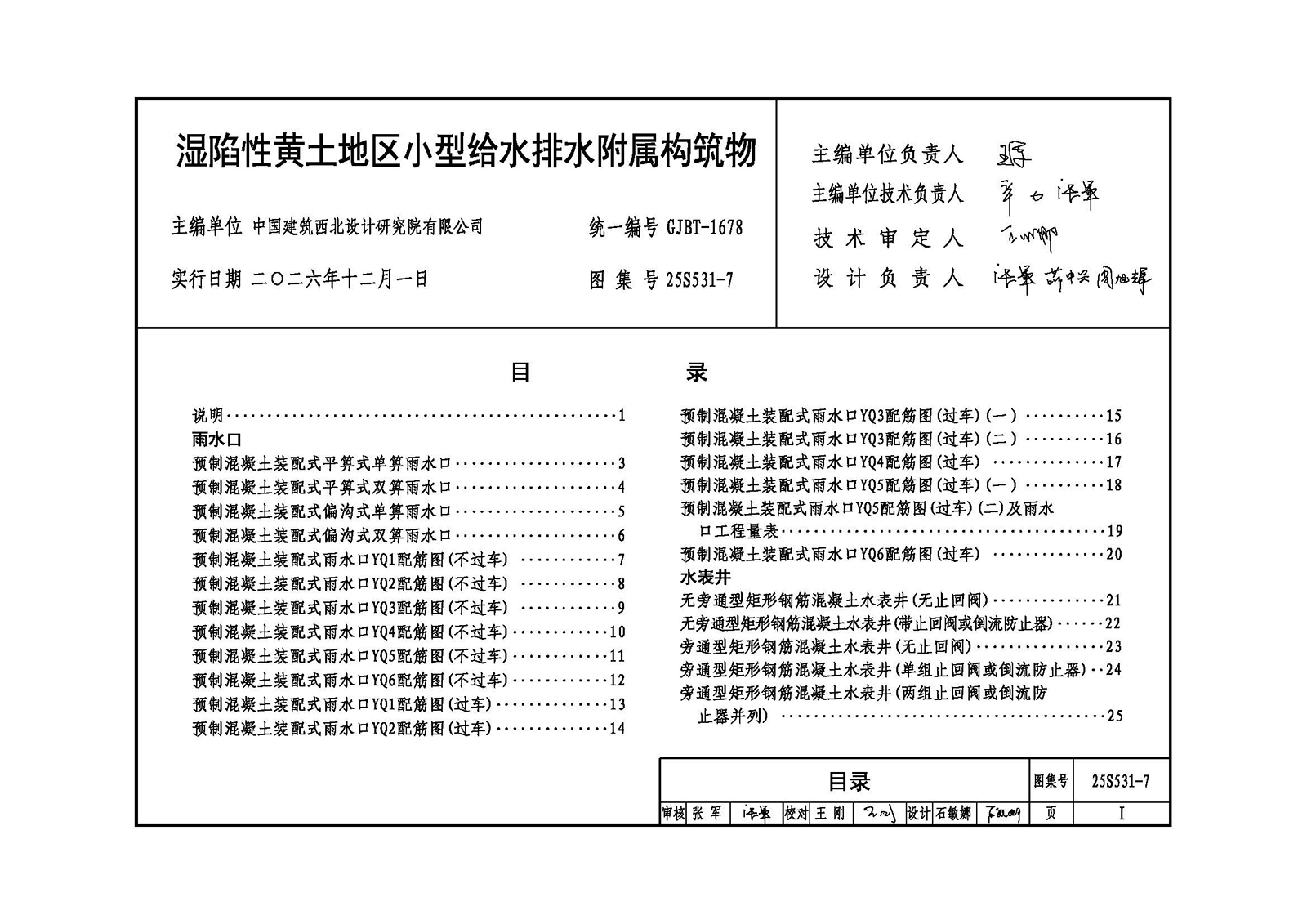

本图集是修编图集，替代04S531-1～5。适用于抗震设防烈度为6度～8度区的湿陷性黄土地区一般工业和民用建筑物室外防护范围内敷设的给水排水管道、管沟及附属构筑物，以及防护范围外的给水排水管道基础及接口。本图集共七分册，分别为25S531-1《编制说明及通用节点详图》、25S531-2《湿陷性黄土地区给水排水管道基础及接口》、25S531-3《湿陷性黄土地区给水排水检漏管沟》、25S531-4《湿陷性黄土地区给水排水检漏井》、25S531-5《湿陷性黄土地区给水阀门井》、25S531-6《湿陷性黄土地区排水检查井》、25S531-7《湿陷性黄土地区小型给水排水附属构筑物》。本图集主要针对湿陷性黄土地区埋地给水排水管道工程编制，设计人员可直接选用，施工人员可照图施工。

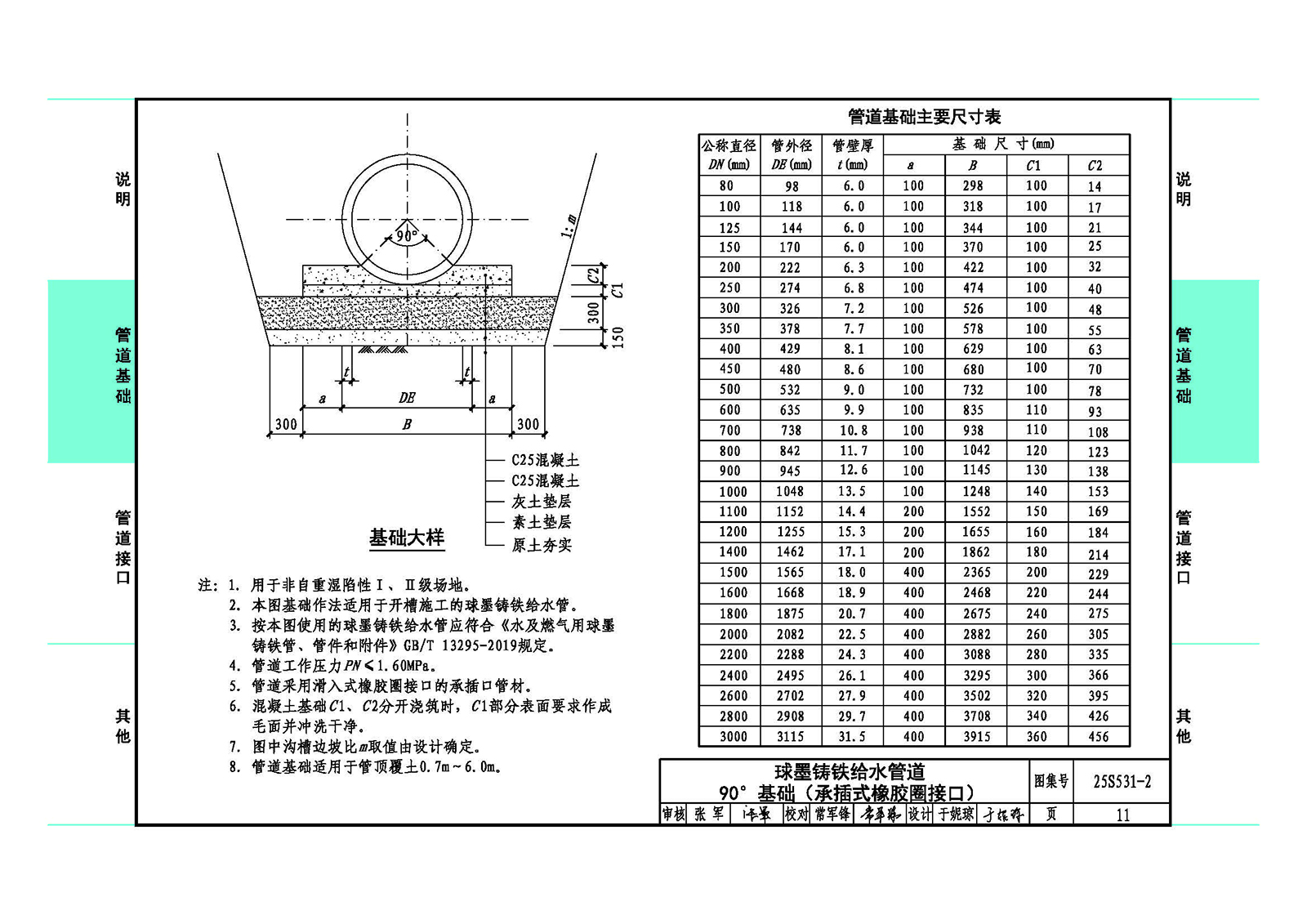

主要内容包括：直接埋地给水排水管道基础及接口，给水排水检漏管沟、给水排水检漏井、给水阀门井、排水检查井、雨水口、水表井、消防车取水口等做法。其中钢筋混凝土检漏井、钢筋混凝土给水阀门井、钢筋混凝土排水检查井用于非自重及自重湿陷性黄土场地。
