本图集适用于新建、改建和扩建的民用建筑与工业建筑中的电气机房中设置的七氟丙烷、IG541、IG100气体灭火系统和超细干粉灭火装置、探火管灭火装置的设计选用及安装。

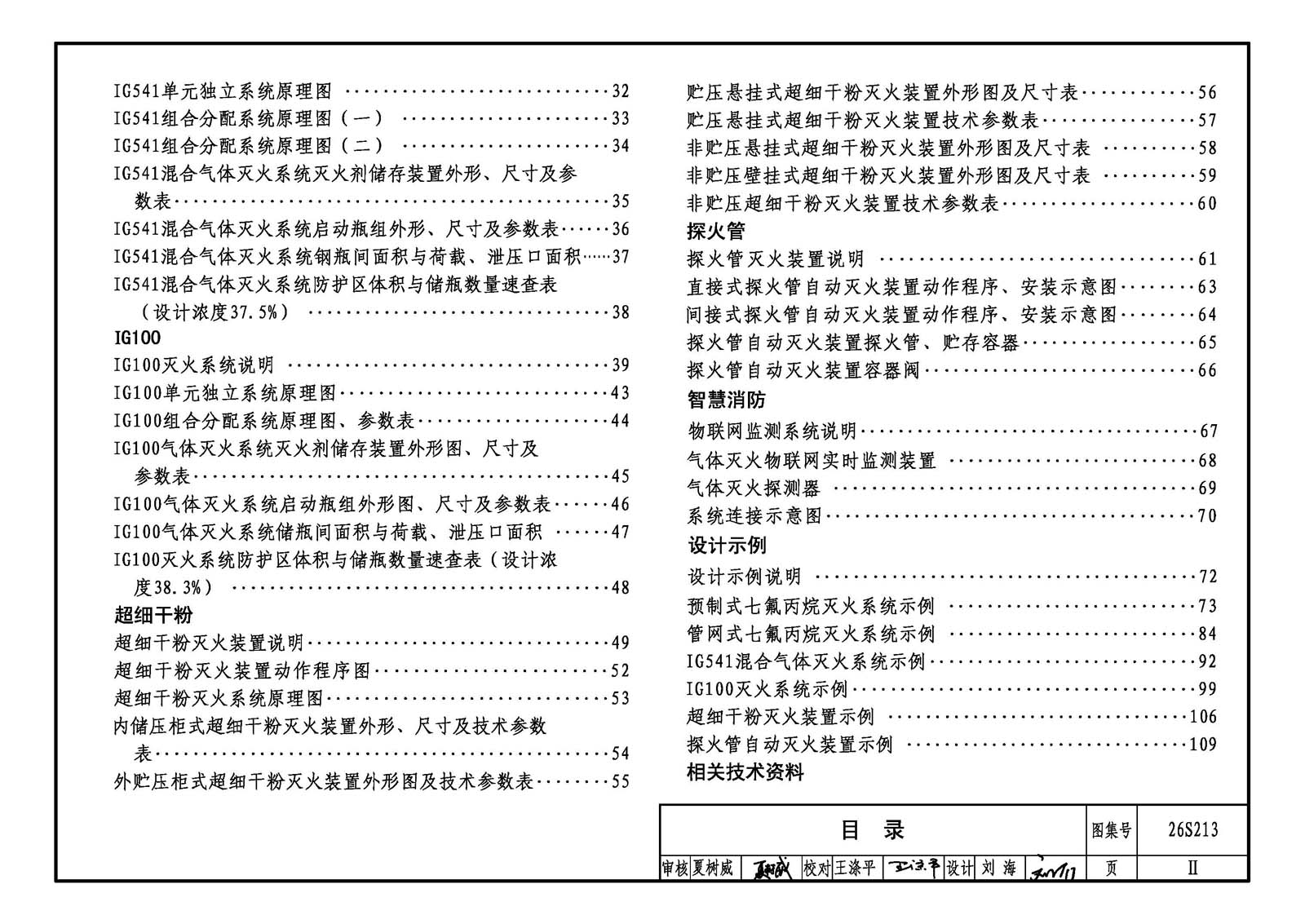

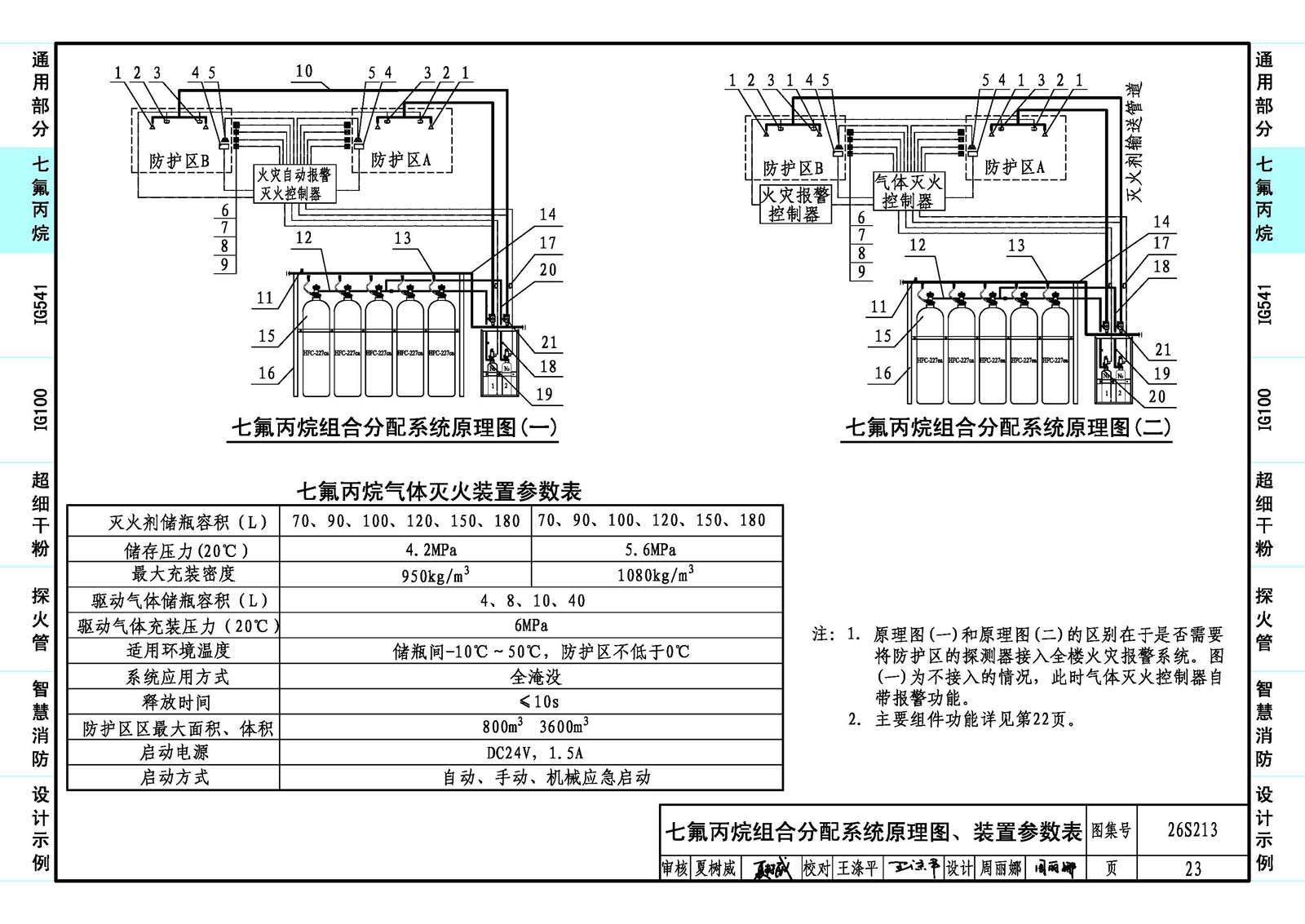

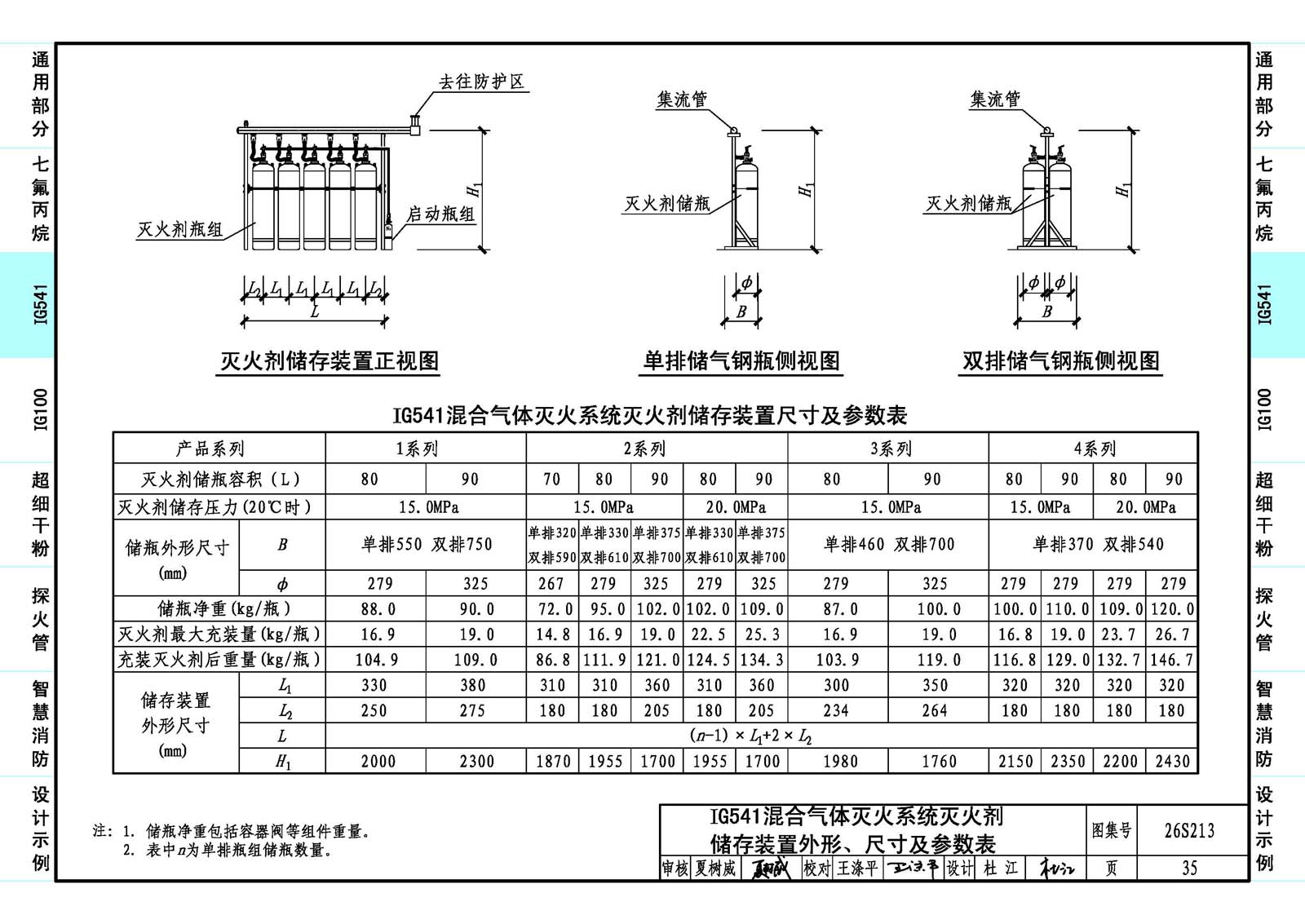

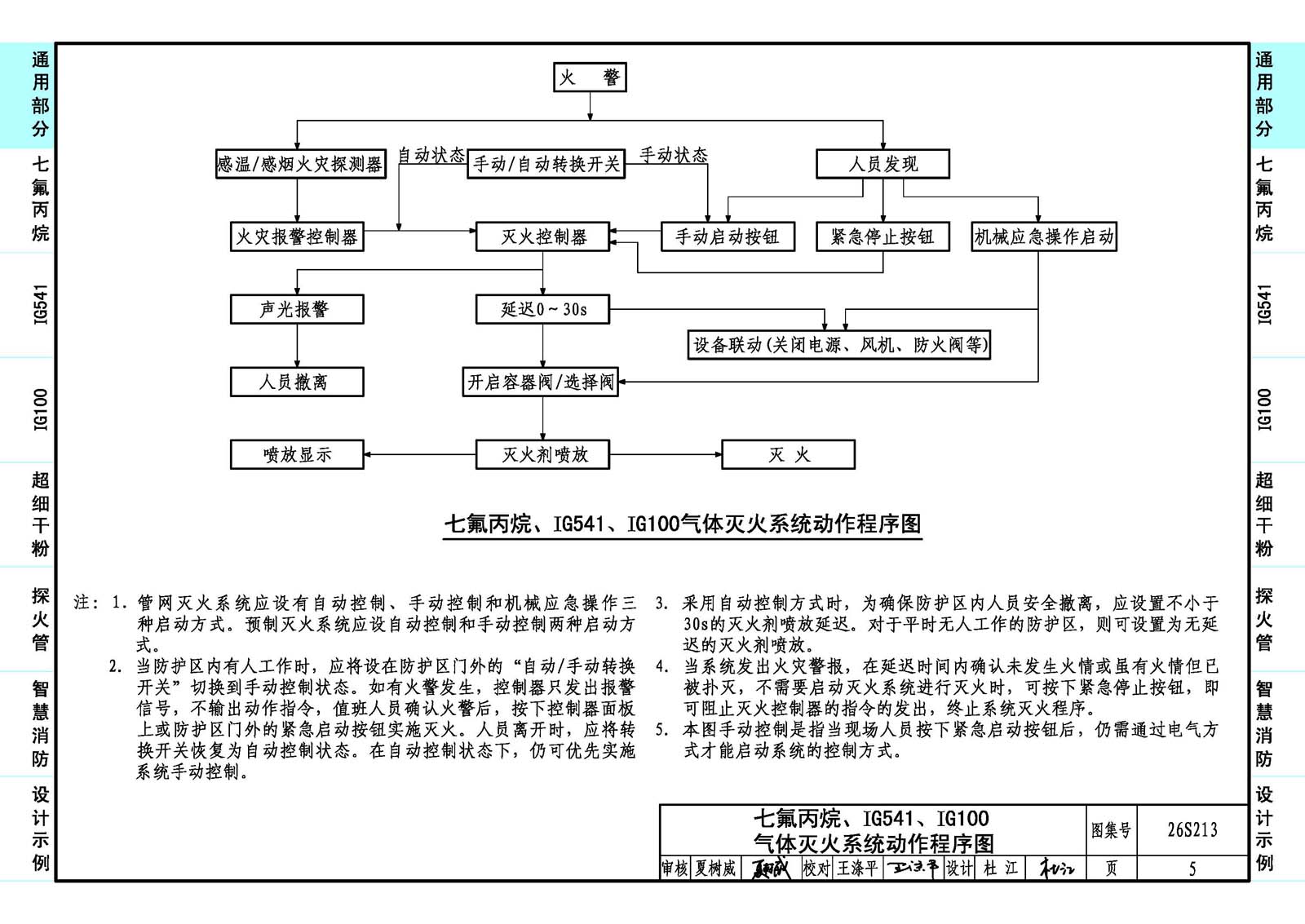

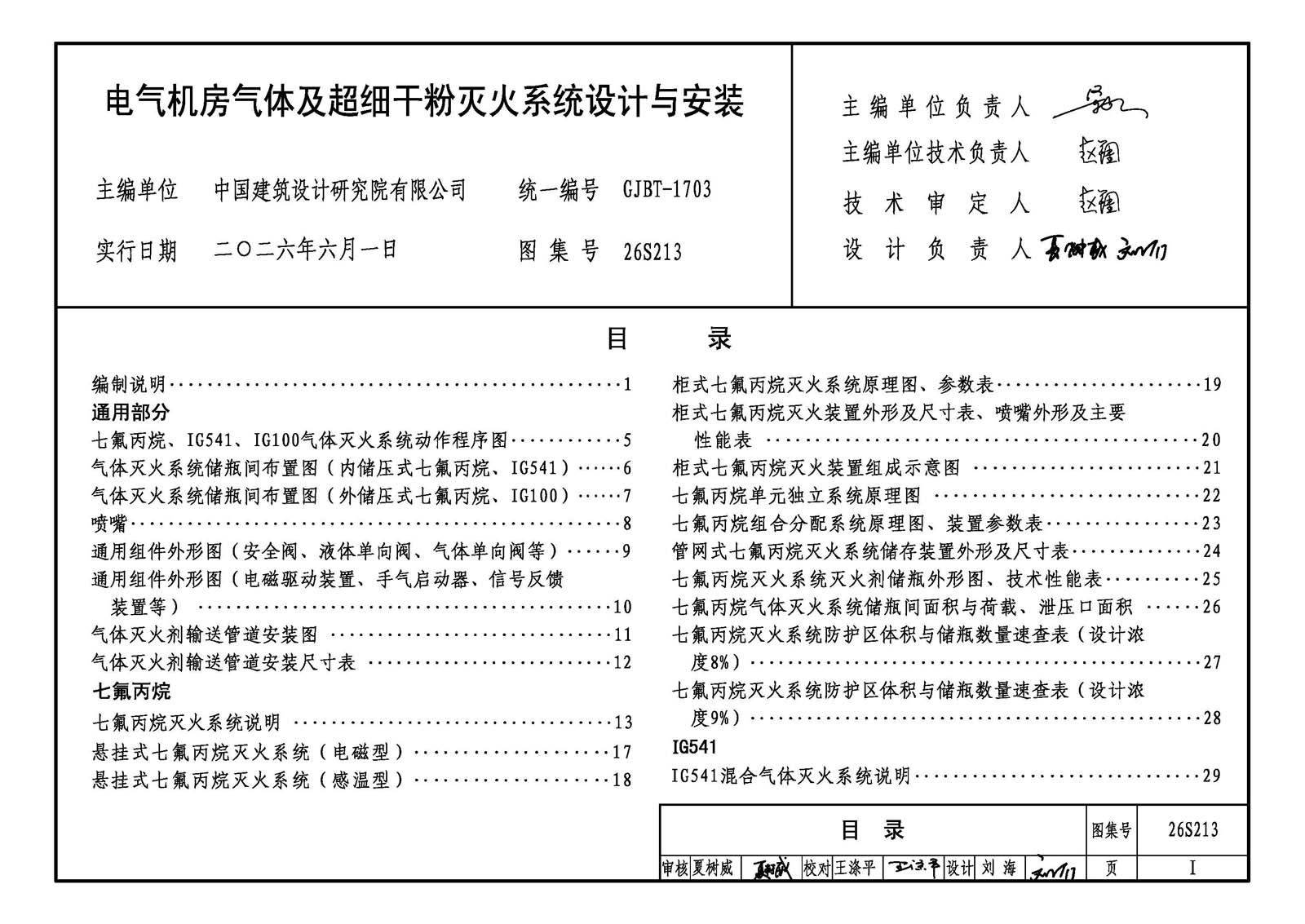

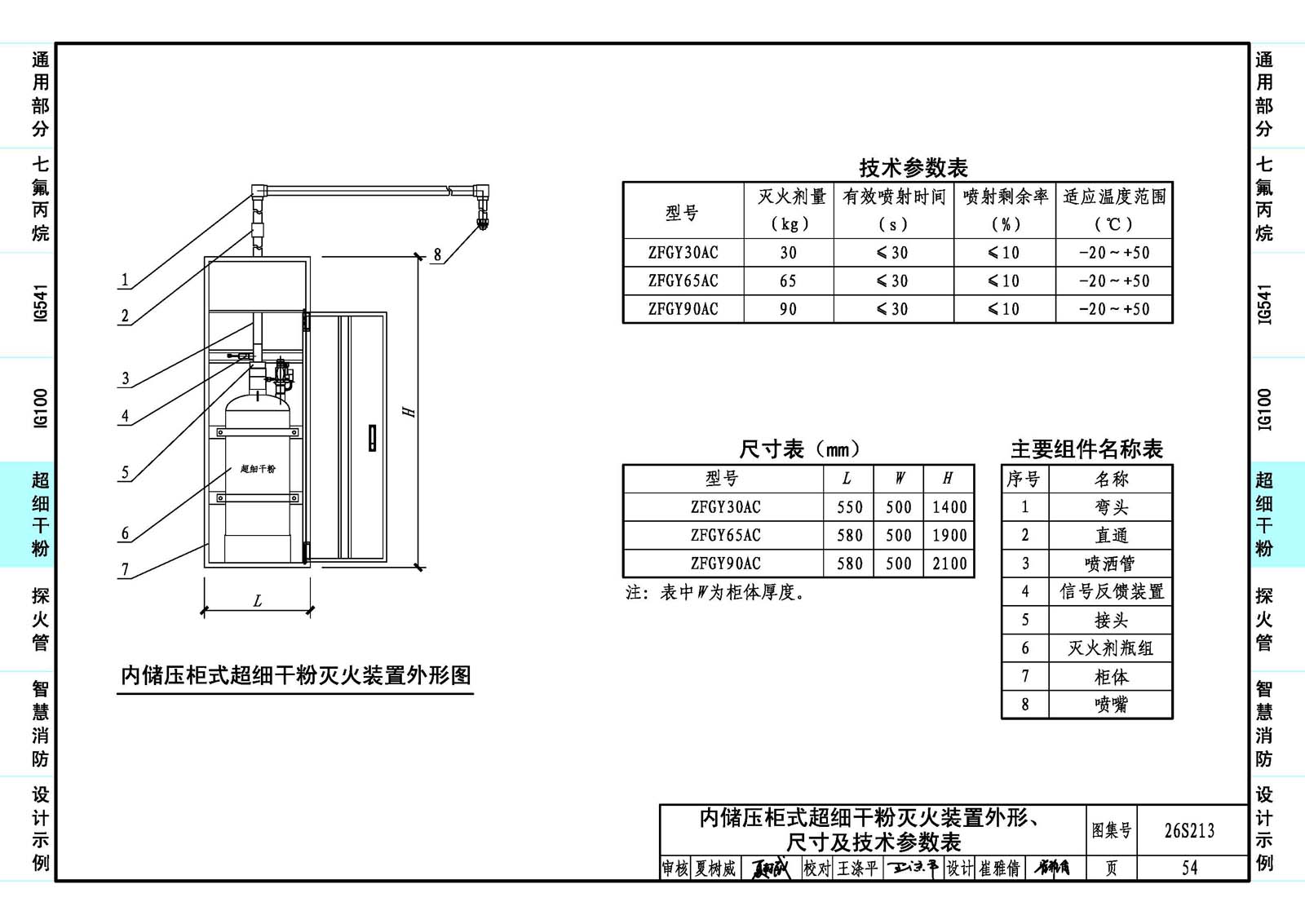

主要内容包括电气机房七氟丙烷、IG541、IG100气体灭火系统的设计选用说明、系统原理图、电气控制原理图、储存装置及组件尺寸和性能；超细干粉、探火管装置的设计选用说明、原理图、技术参数；智慧消防、设计示例等。

本图集为新编图集，有针对性地给出气体灭火系统、超细干粉灭火装置和探火管灭火装置应用于电气机房时的设计选用要点、安装做法，为电气机房消防提供技术支持，提高其消防安全性。
