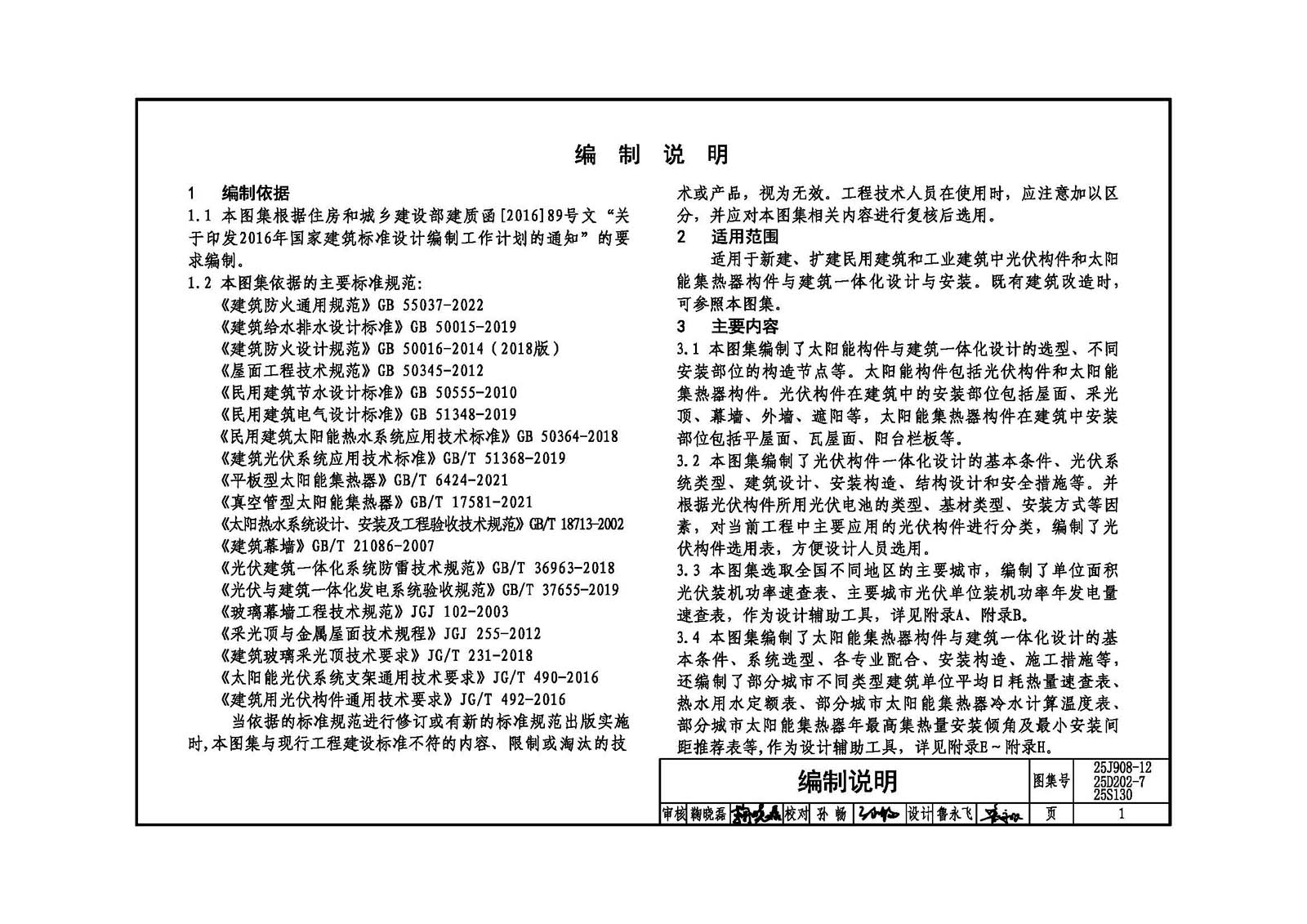

       本图集为新编图集。适用于新建、扩建民用和工业建筑中光伏构件和太阳能集热器构件与建筑一体化设计与安装。既有建筑改造时，可参照本图集。本图集设计人员可直接选用，施工人员可照图施工。

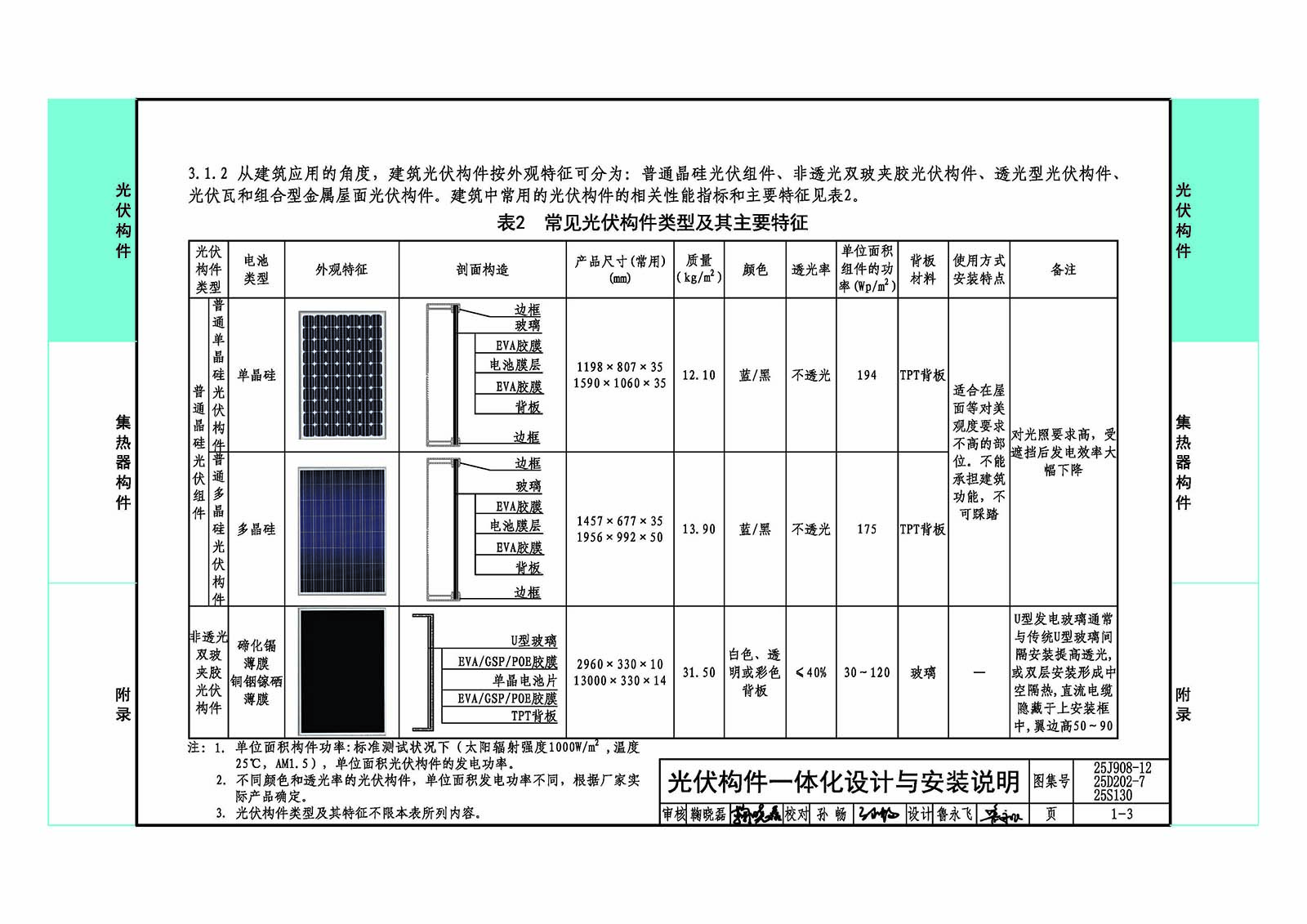

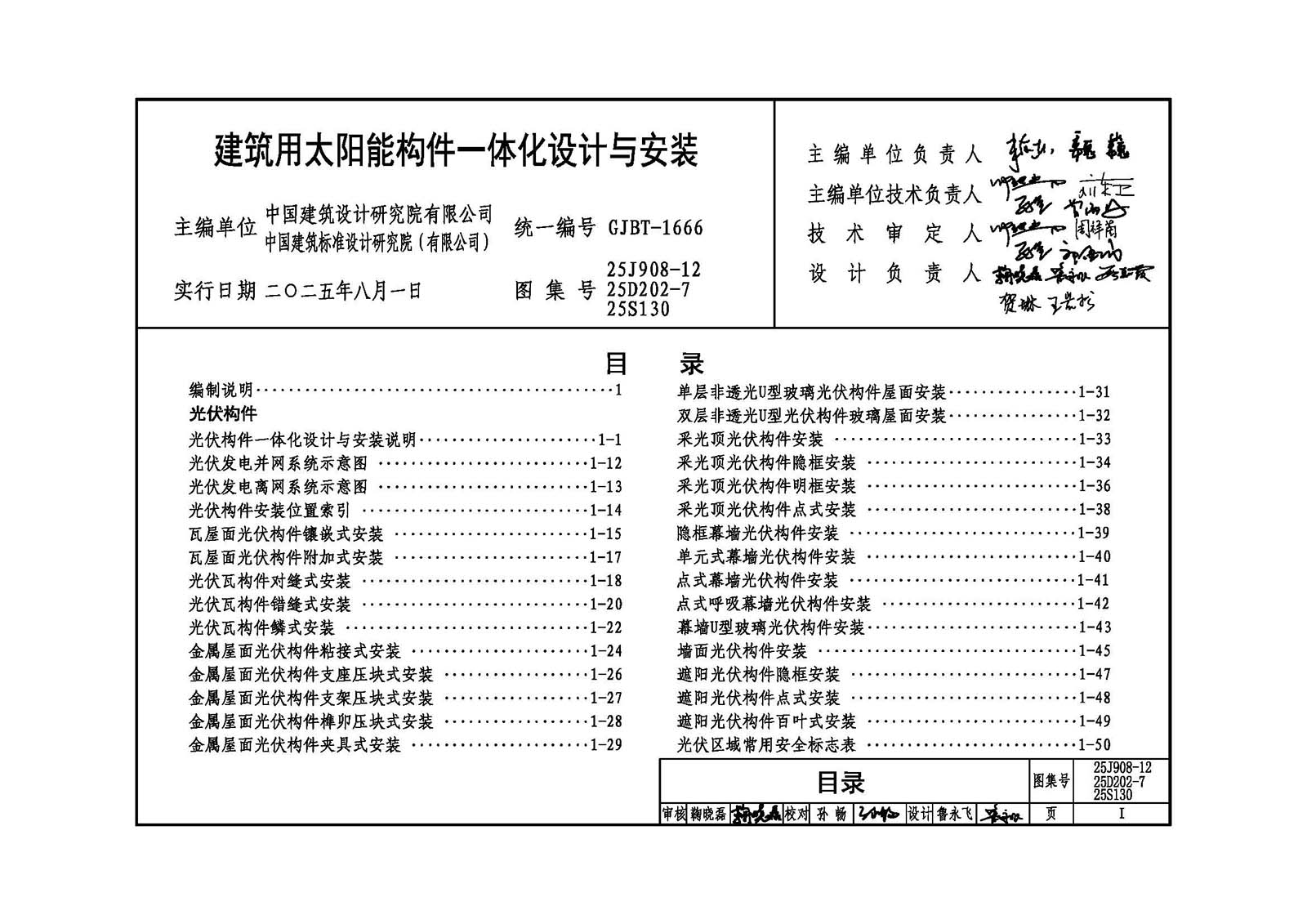

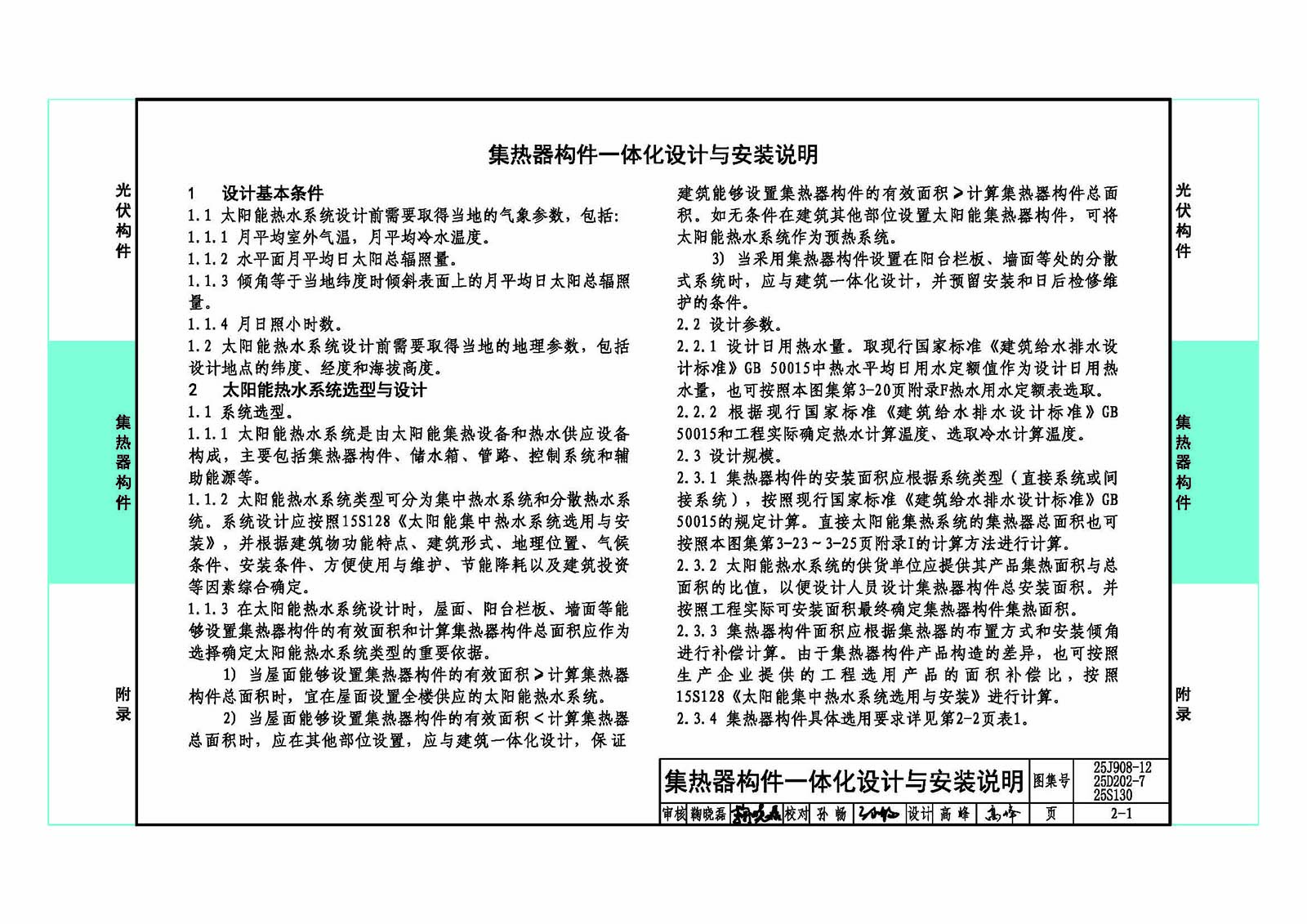

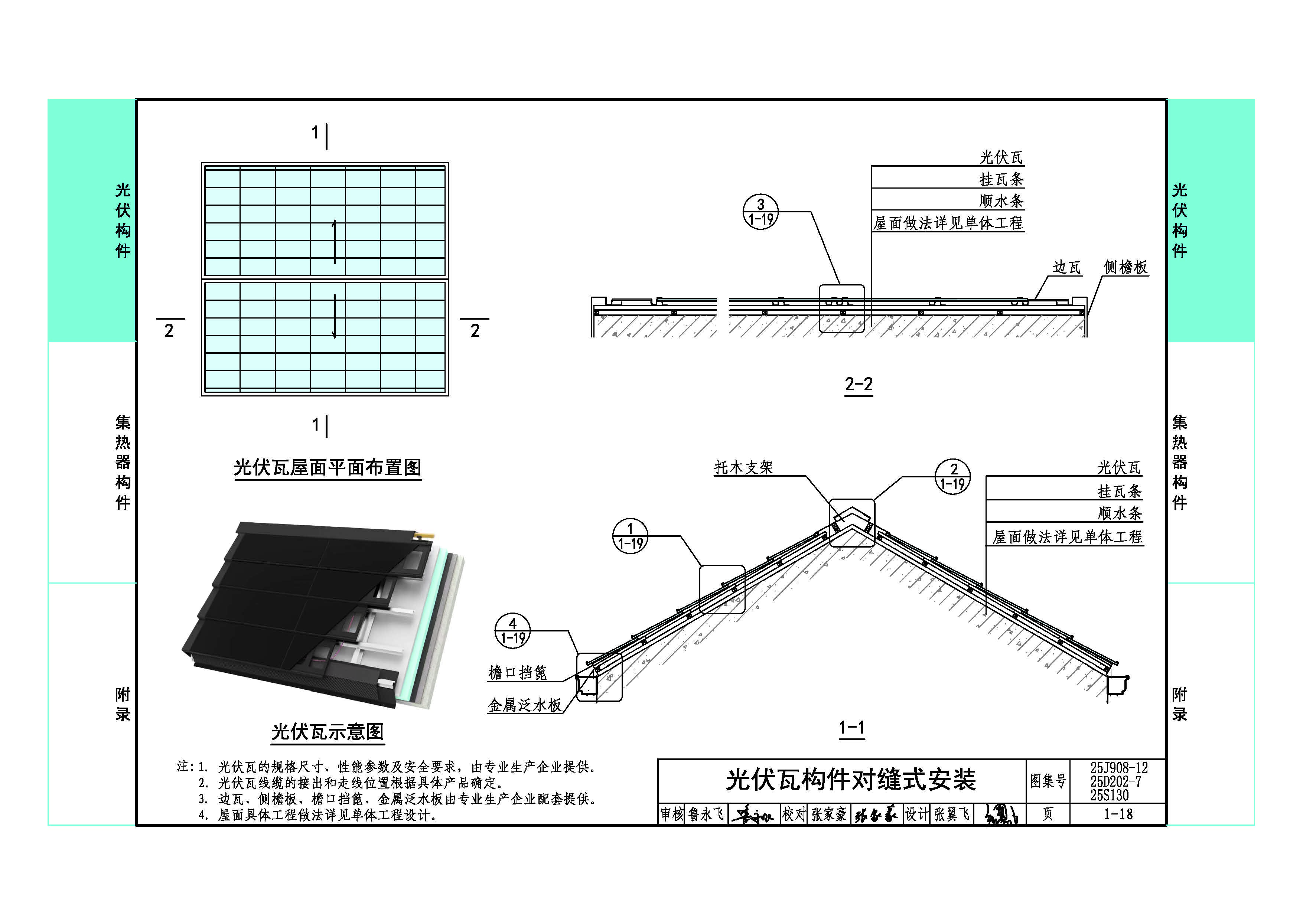

       主要内容包括太阳能构件与建筑一体化设计的选型、不同安装部位的构造节点等。太阳能构件包括光伏构件和太阳能集热器构件。具体包括光伏和光热构件一体化设计的基本要求、构件选用，建筑、结构、安装构造、安全措施等设计内容。光伏构件安装在屋面、采光顶、幕墙、外墙、遮阳等部位的节点详图和太阳能集热器构件安装在平屋面、瓦屋面、阳台栏板等部位的节点详图等。本图集应与15D202-4《建筑一体化光伏系统电气设计与施工》和15S128《太阳能集中热水系统选用与安装》配合使用。

       为了实现“双碳”目标，推进低碳技术的更广泛应用，图集给出了基于年最高发电效率和最大装机量两种设计思路的光伏发电减排量快速计算方法。

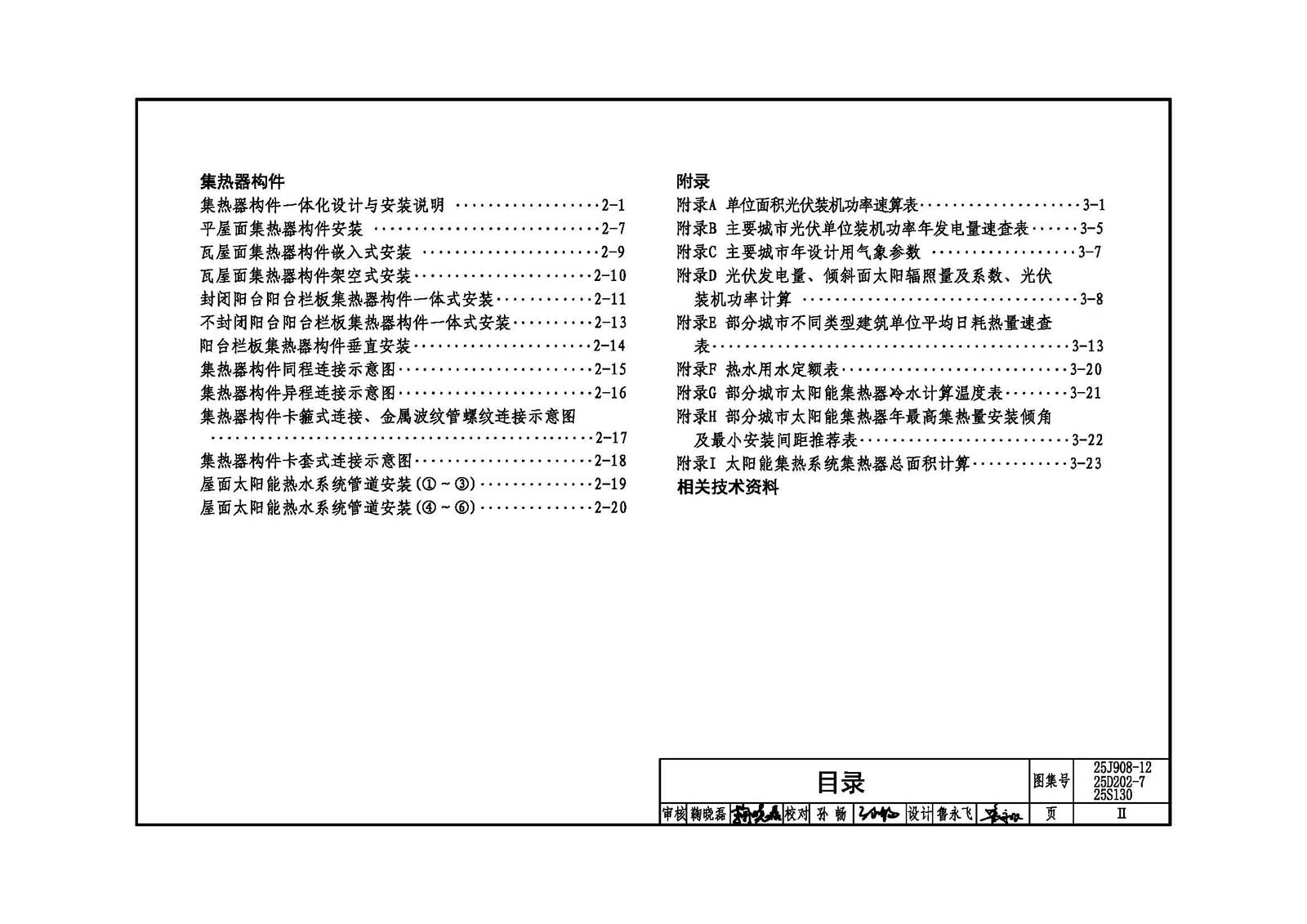

为简化计算，减轻设计负担，图集还提供了光伏和光热计算小程序，全国不同地区主要城市单位面积光伏装机功率速算表、太阳能集热器年最高集热量安装倾角及最小安装间距推荐表等内容。
