       本图集适用于新建、改建和扩建的智能供配电系统和智能照明系统的设计。

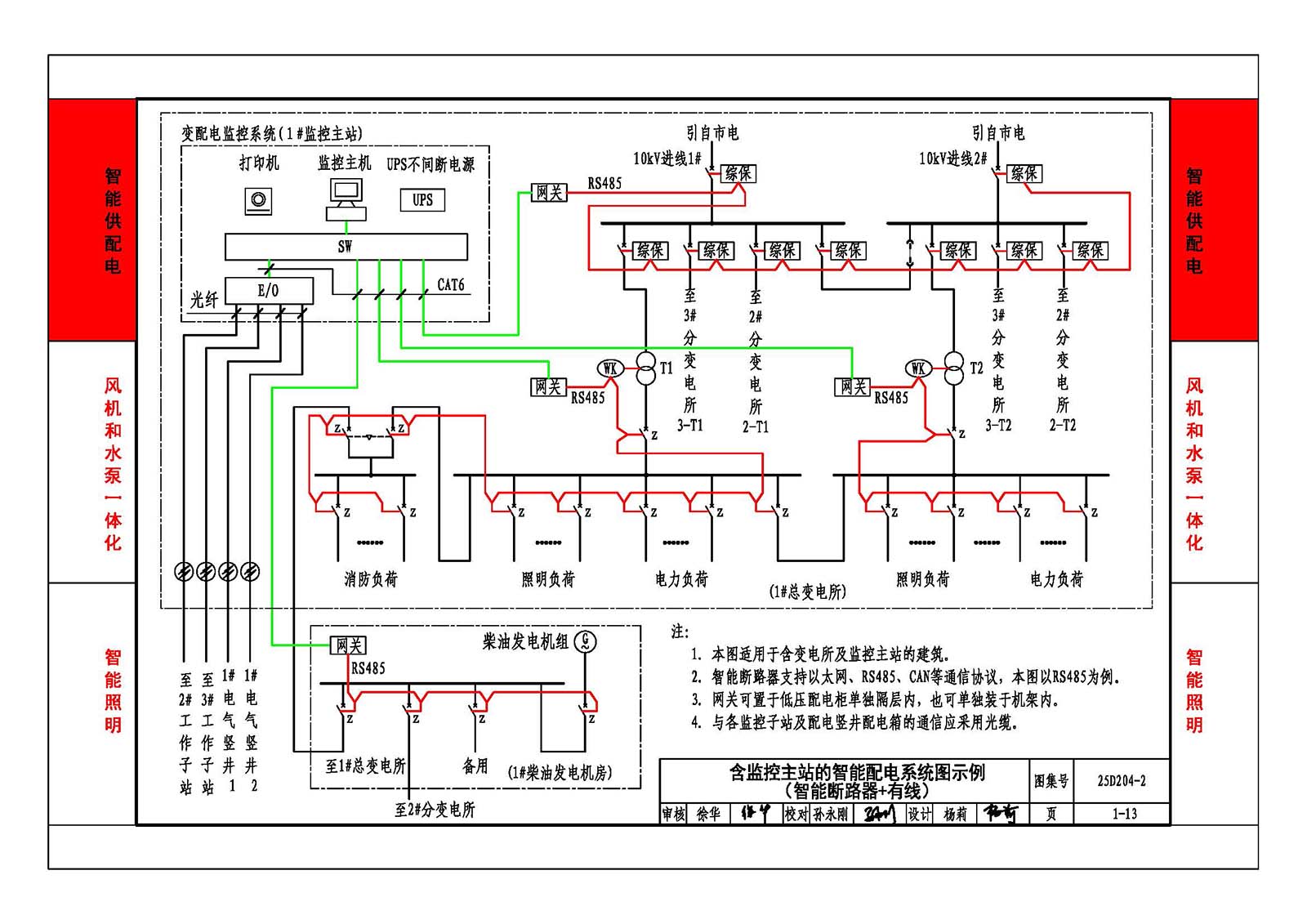

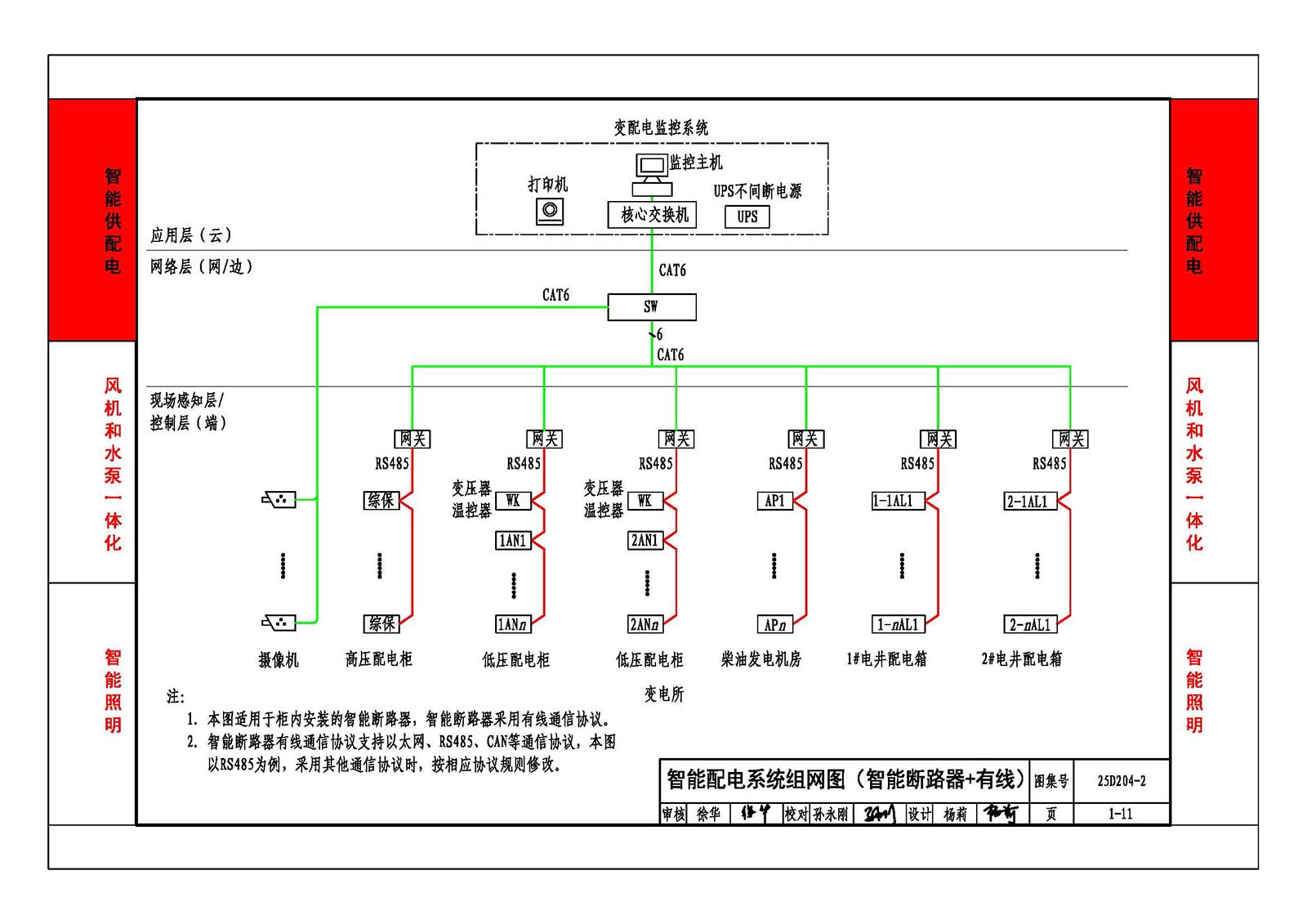

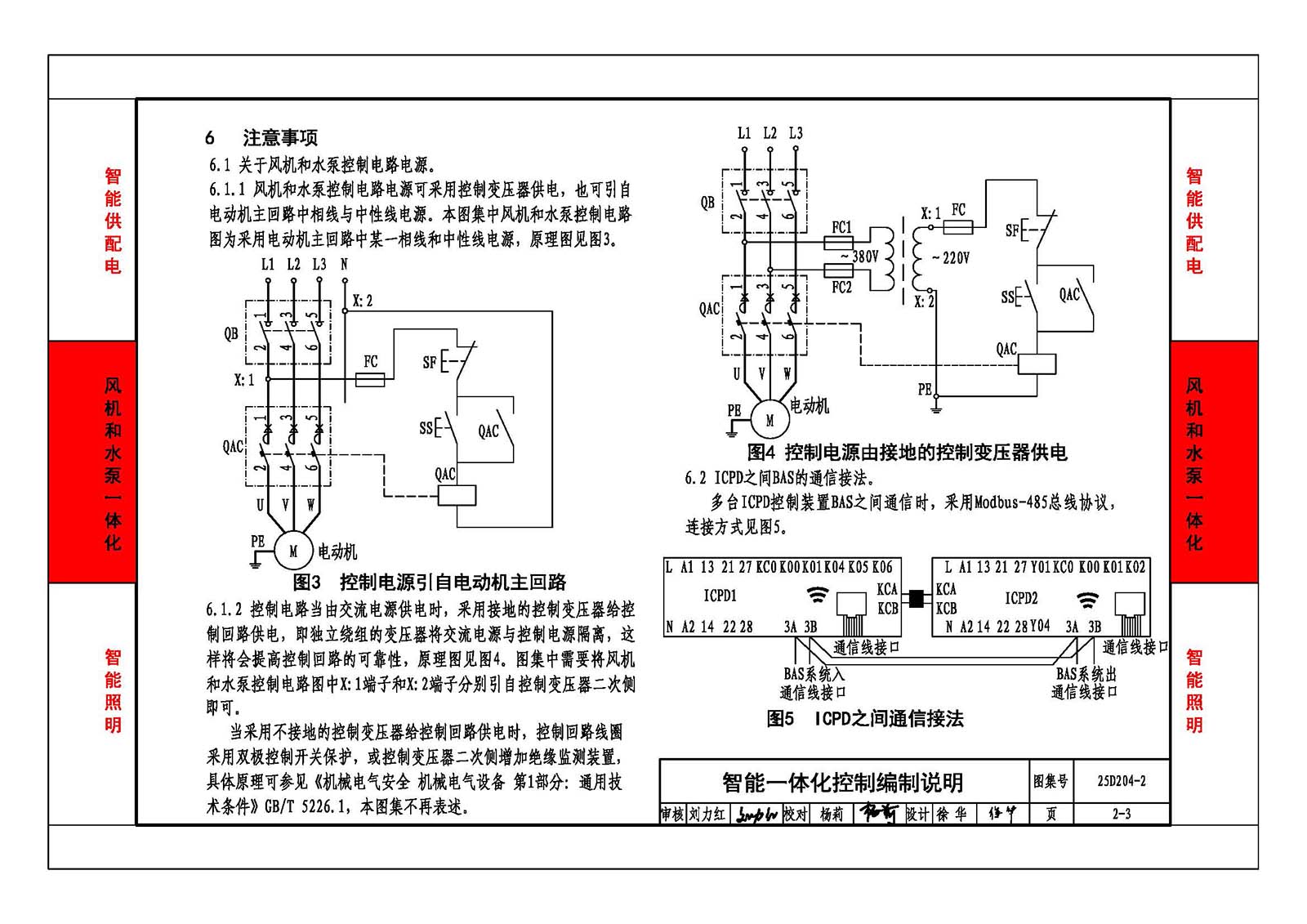

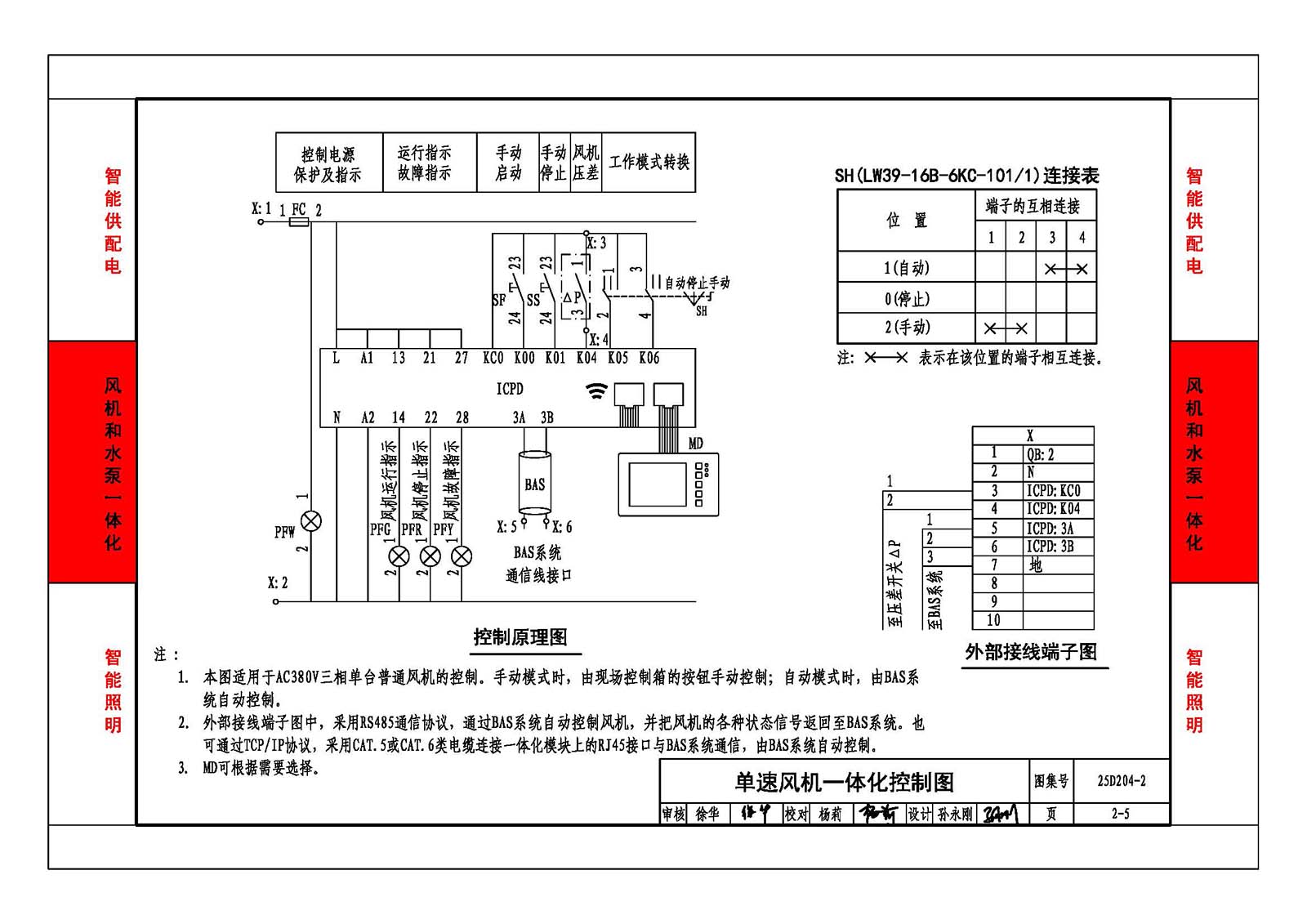

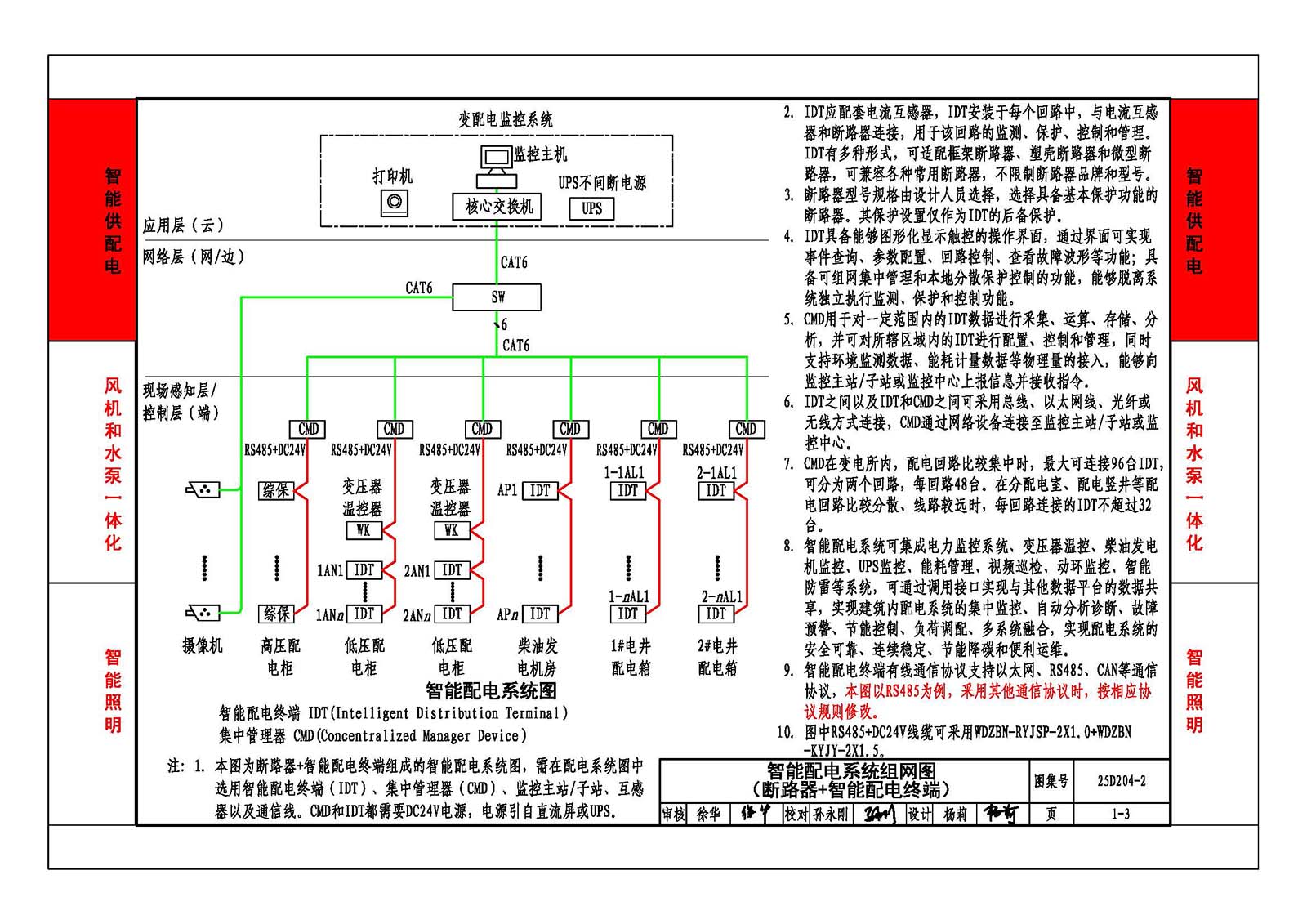

       智能供配电系统设计包括断路器+智能终端及智能断路器两种形式及使用案例。同时借助一体化控制装置ICPD，编制了风机和水泵智能一体化控制图，实现风机和水泵智能通信与配电、控制一体化。

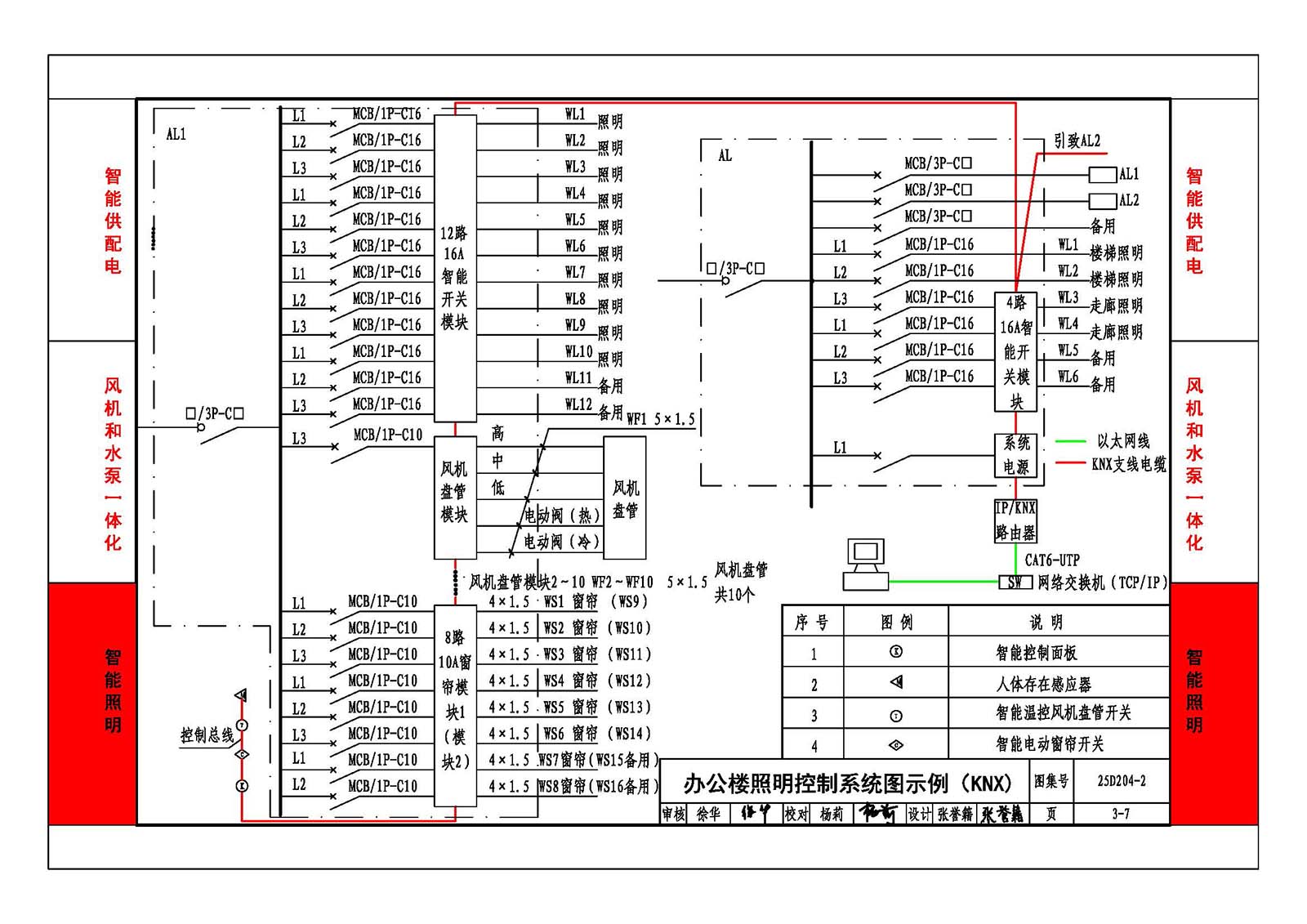

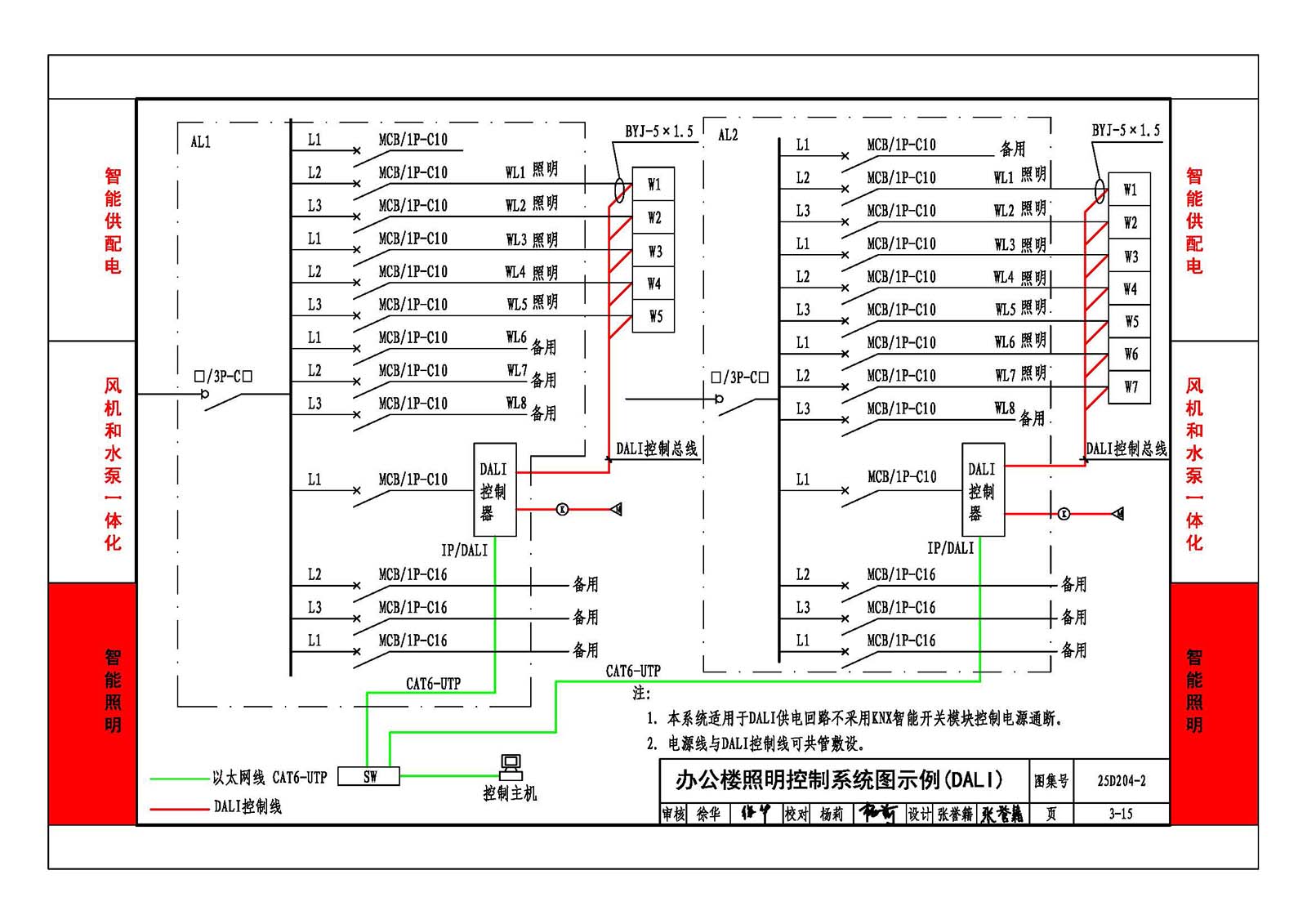

       智能照明系统包括有线控制和无线控制。有线控制主要包括：KNX总线控制、DALI控制、DMX控制、RDM控制、电力载波（PLC）、PoE供电、TCP/IP网络控制。无线控制主要包括：ZigBee 、蓝牙（Bluetooth）、Wi-Fi、窄带物联网（NB-IoT）、Cat.1(Category1)。图集通过示例介绍了各种控制形式的使用案例。
