        本图集为修编图集, 替代04S516。图集做为施工安装类图集，可用于指导设计、规范施工和安装，设计人员可直接选用，施工人员可按图施工。

        本图集适用于开槽法施工采用砂石基础、混凝土基础和顶进法施工(顶管）采用土弧基础的室外埋地雨水、污水及合流重力流混凝土圆形排水管管道工程。不适用于湿陷性黄土、膨胀土、多年冻土、污染土、液化土等特殊性岩土、不良地质作用和地质灾害场地，当用于上述地区时应根据有关标准和规程另做地基处理。当管道穿越河床、堤坝、铁路路基、机场跑道等特殊地段时应同时满足相关行业标准的规定。

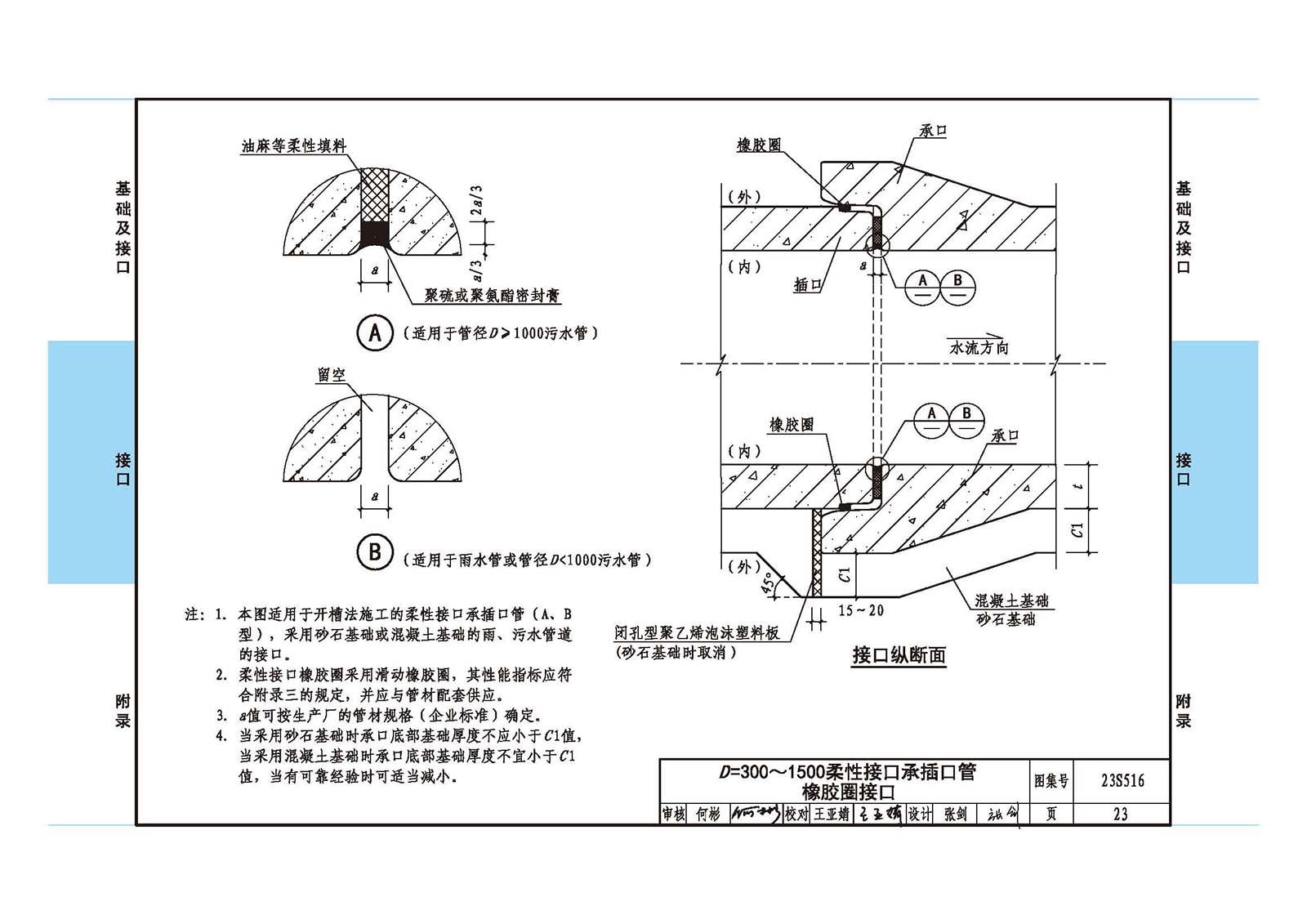

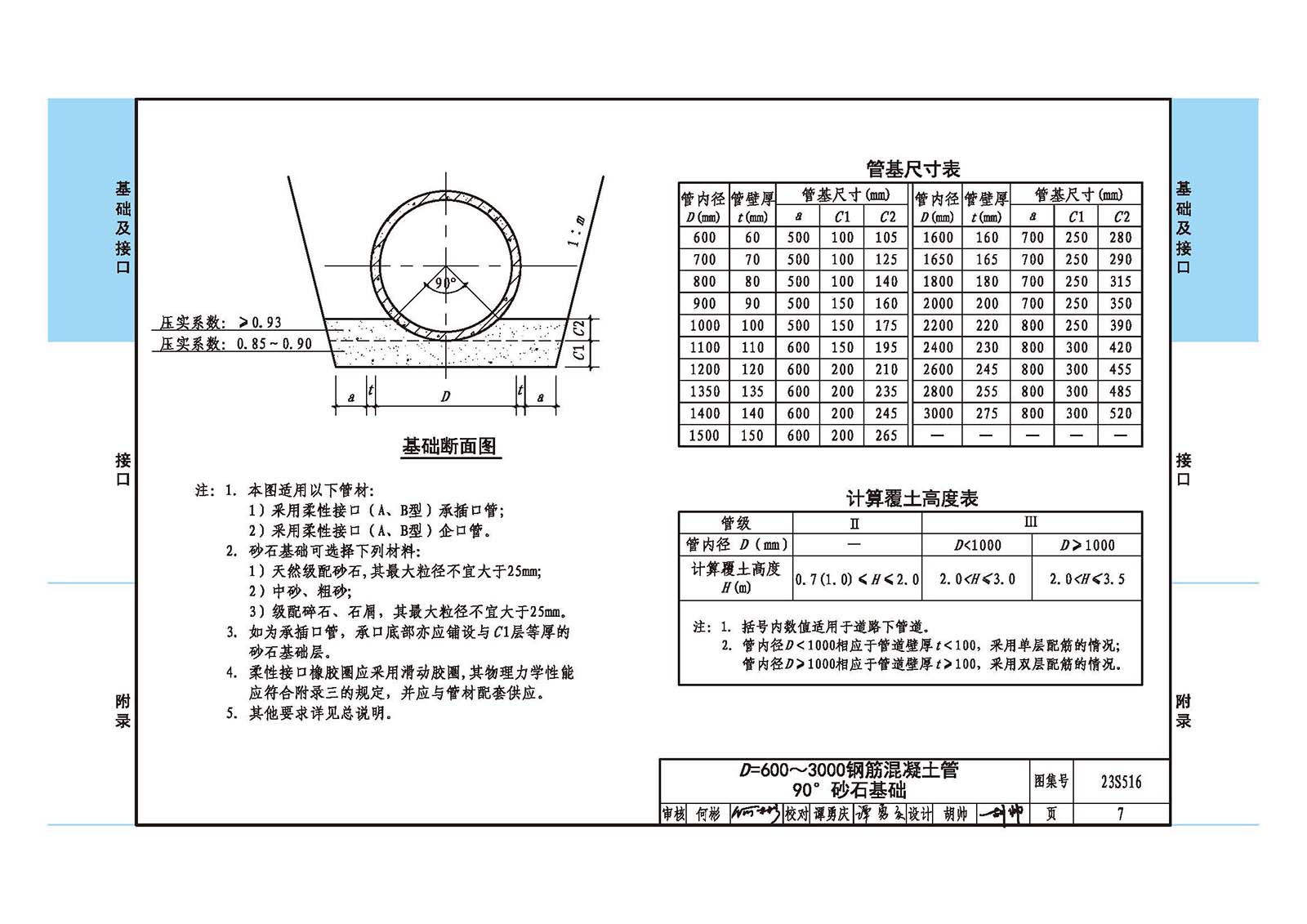

        主要内容包括D=300～3000圆形混凝土雨、污水排水管道的基础及接口的做法。图集对设计原则、选用条件、施工要求等也作了详细介绍。

        本图集应与20S515《钢筋混凝土及砖砌排水检查井》、12S522《混凝土模块式排水检查井》、20S517《排水管道出水口》、16S518《雨水口》等图集配套使用。
