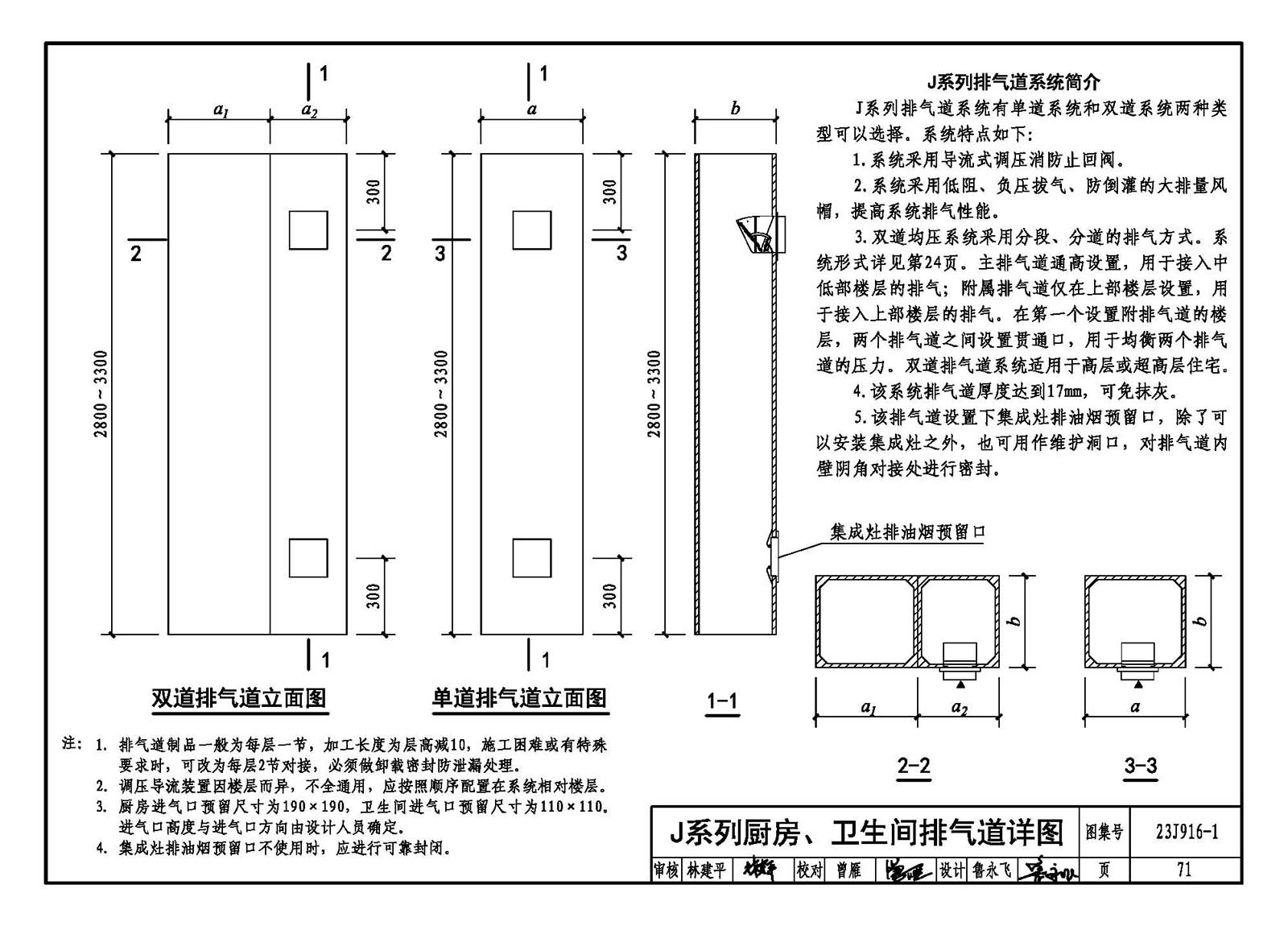

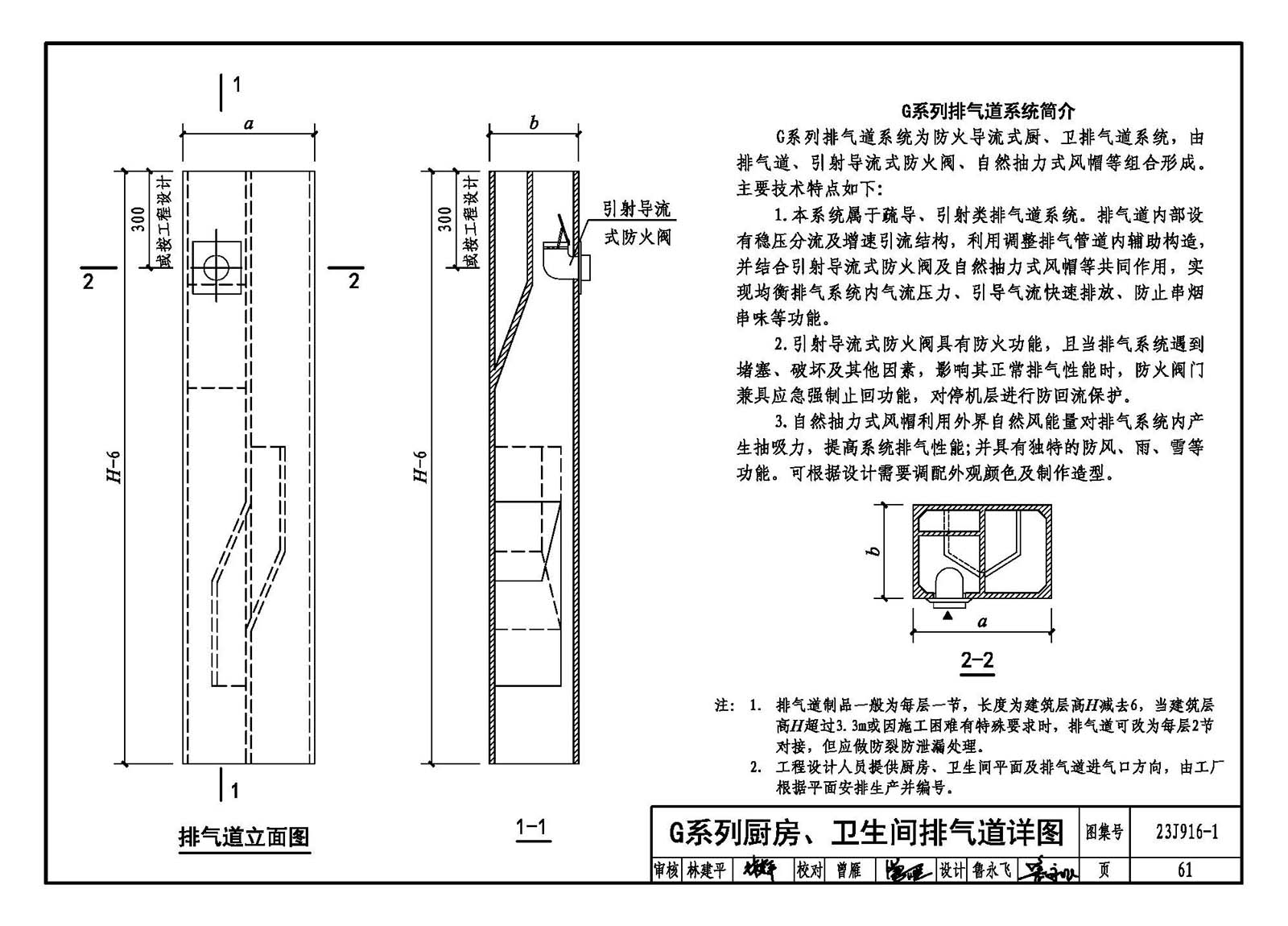

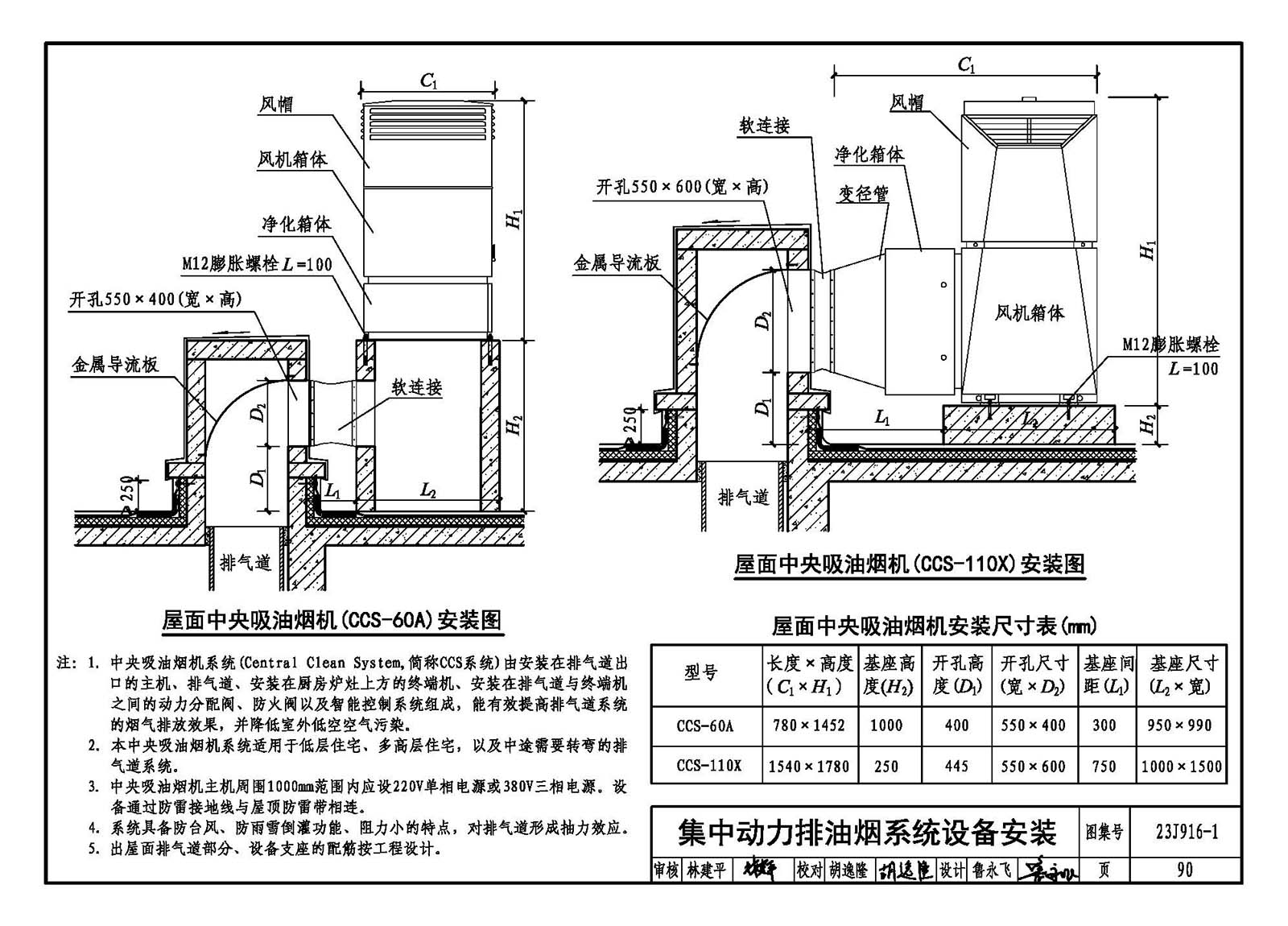

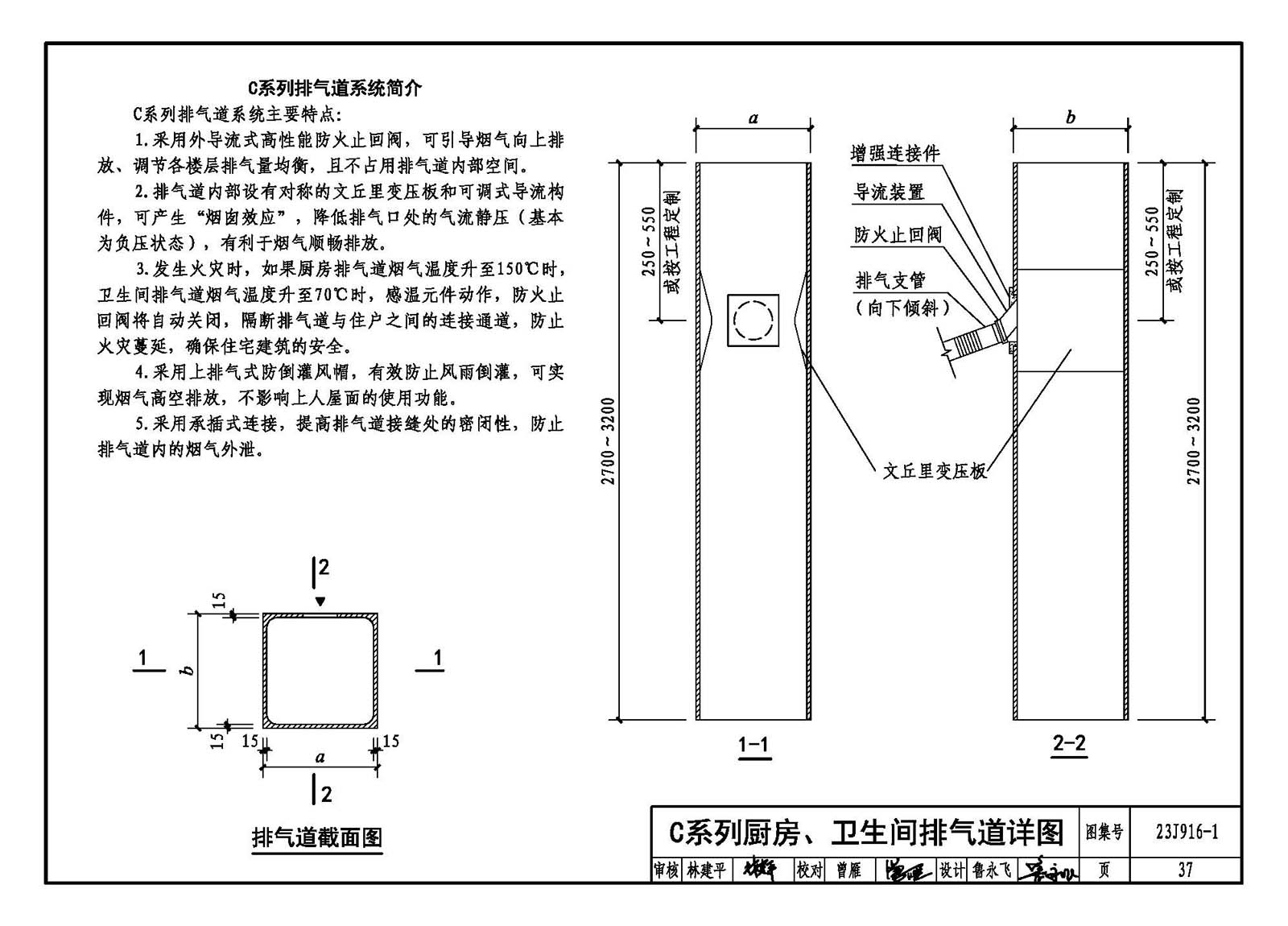

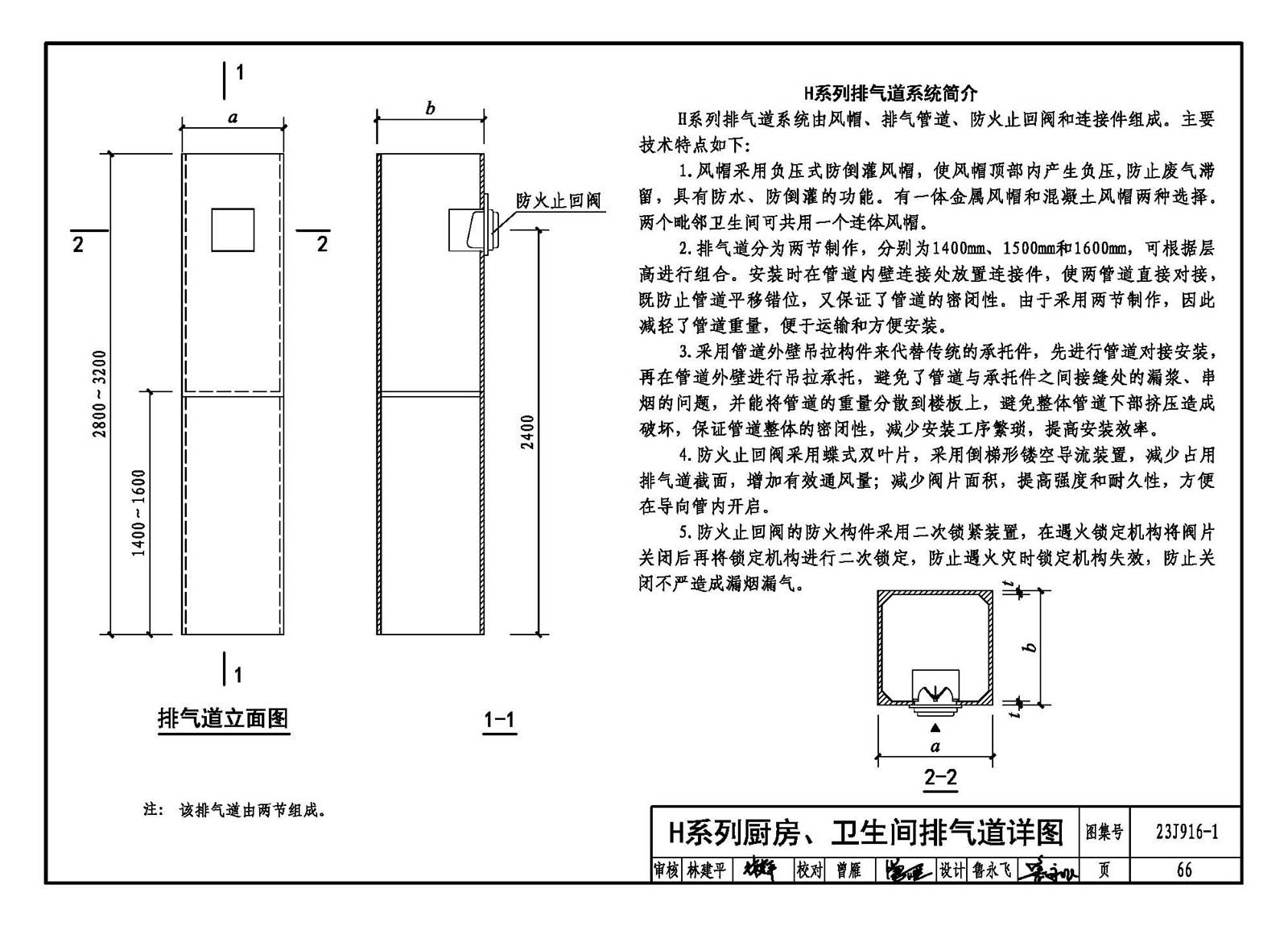

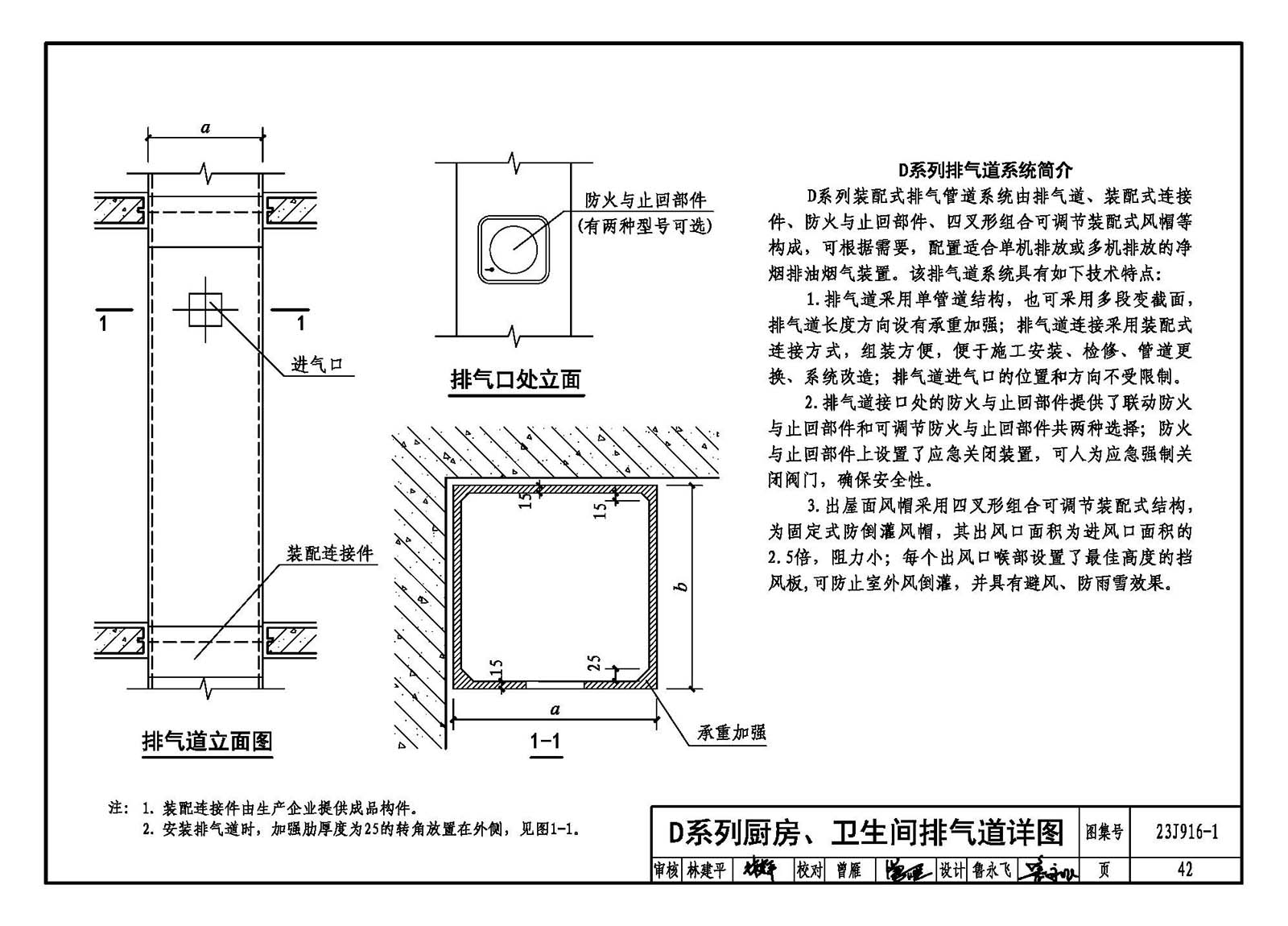

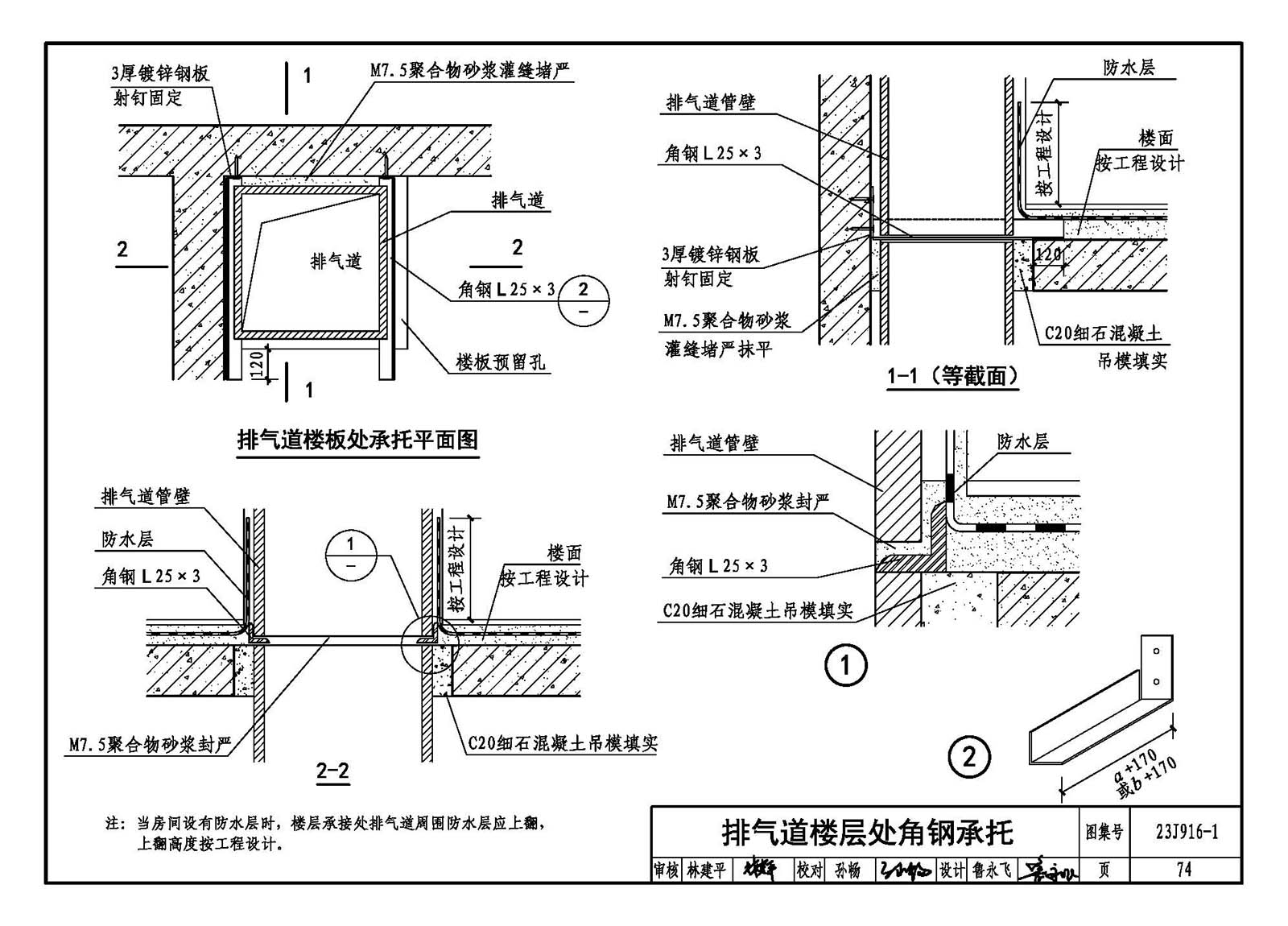

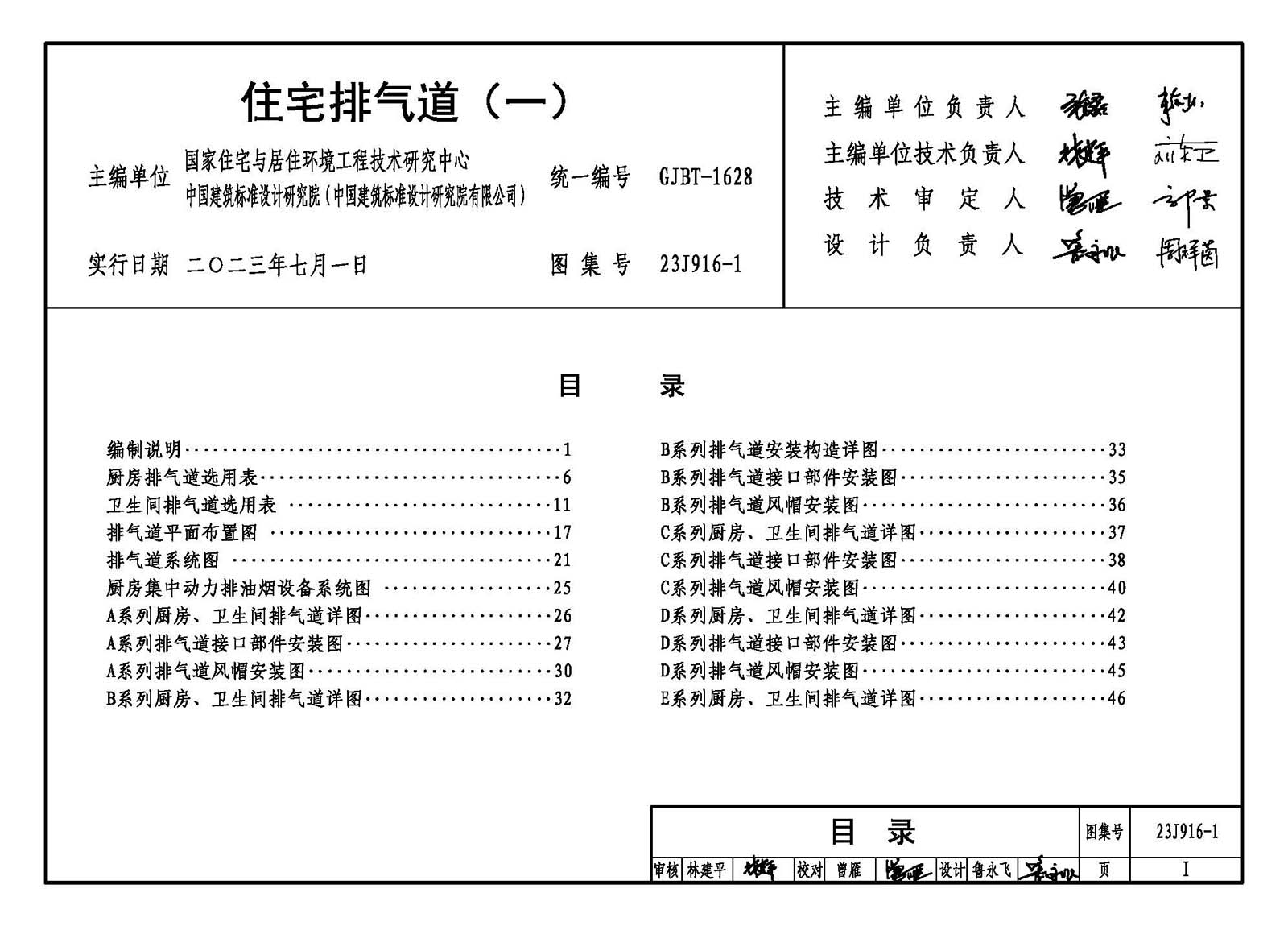

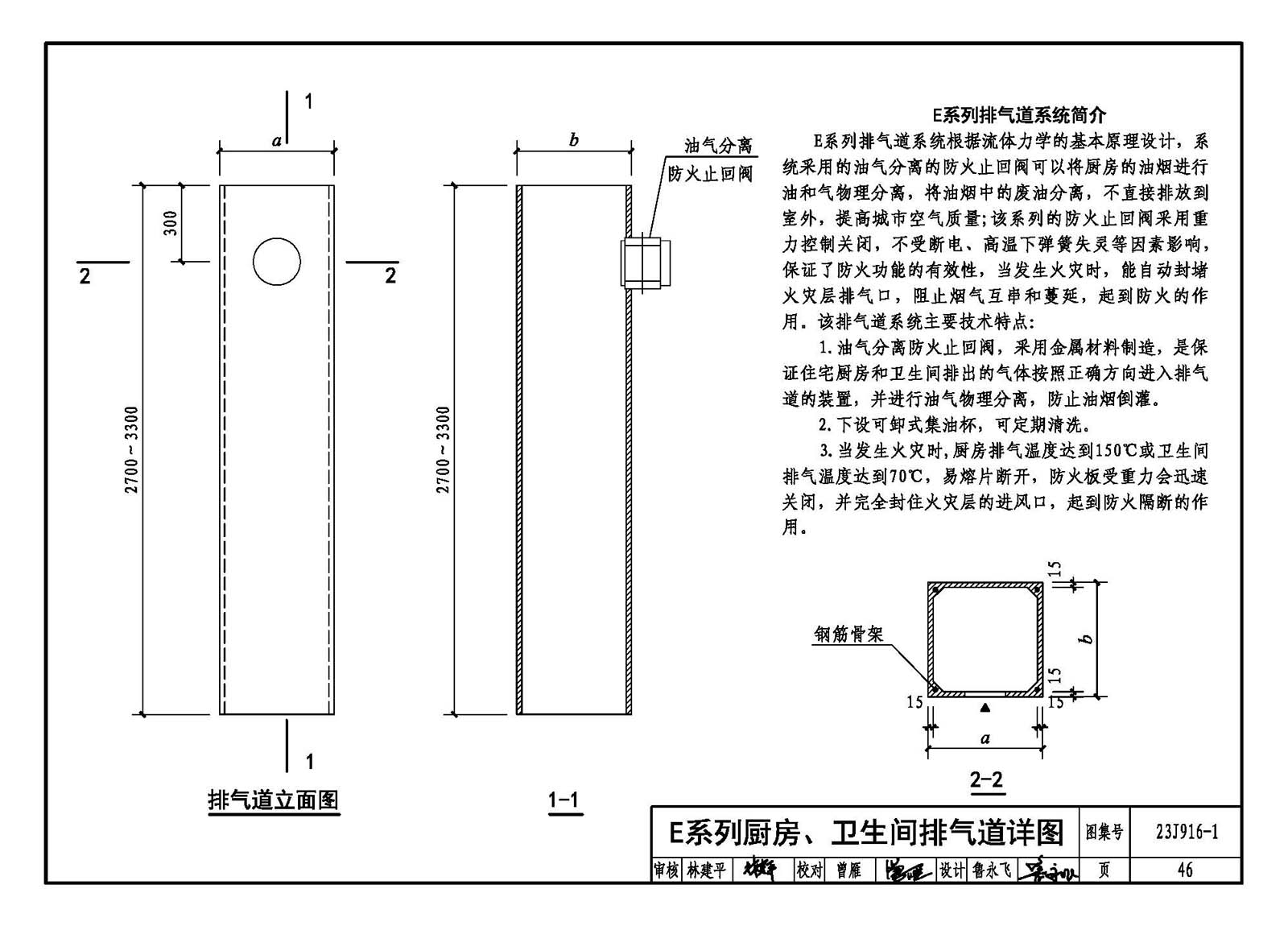

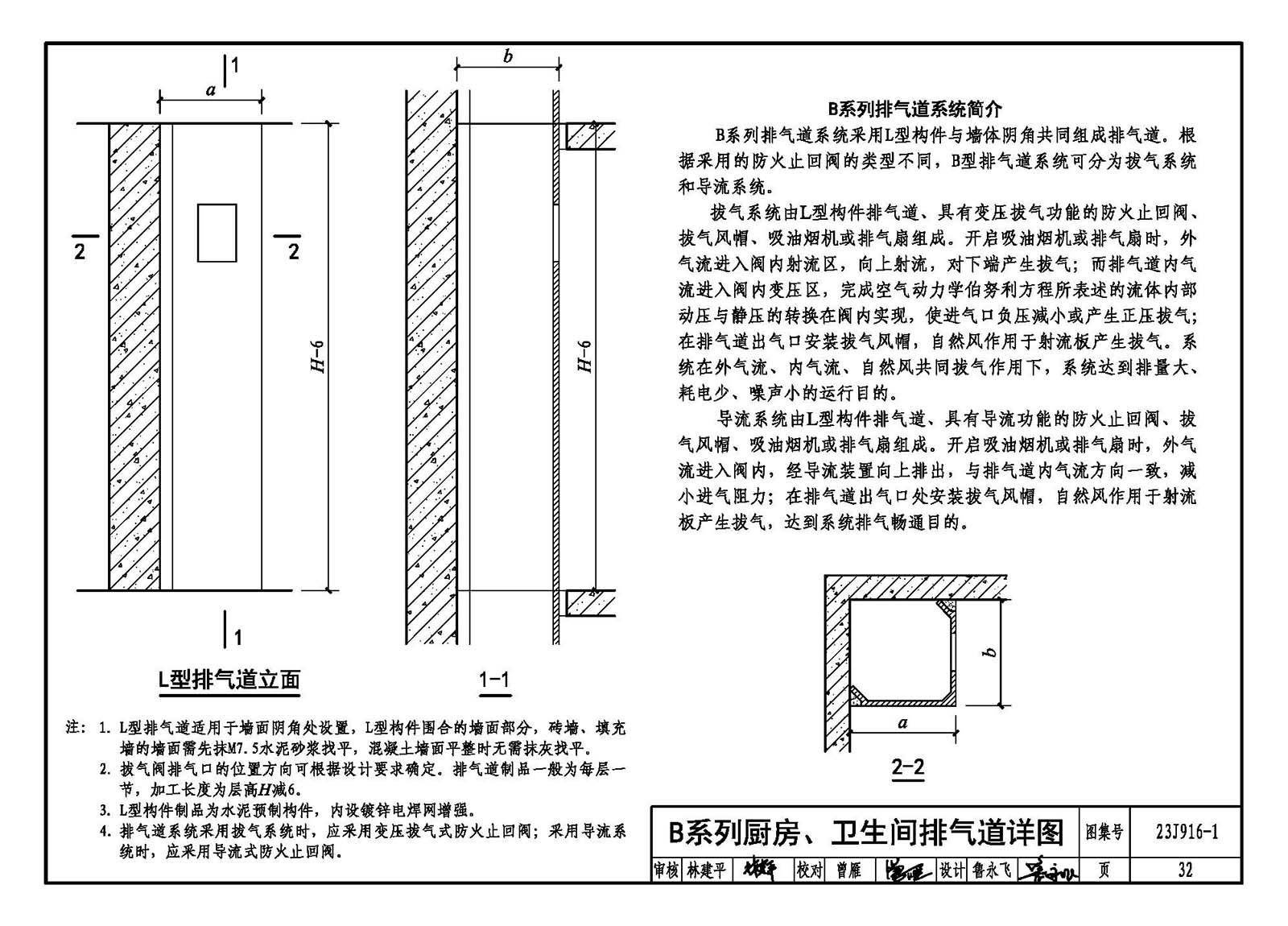

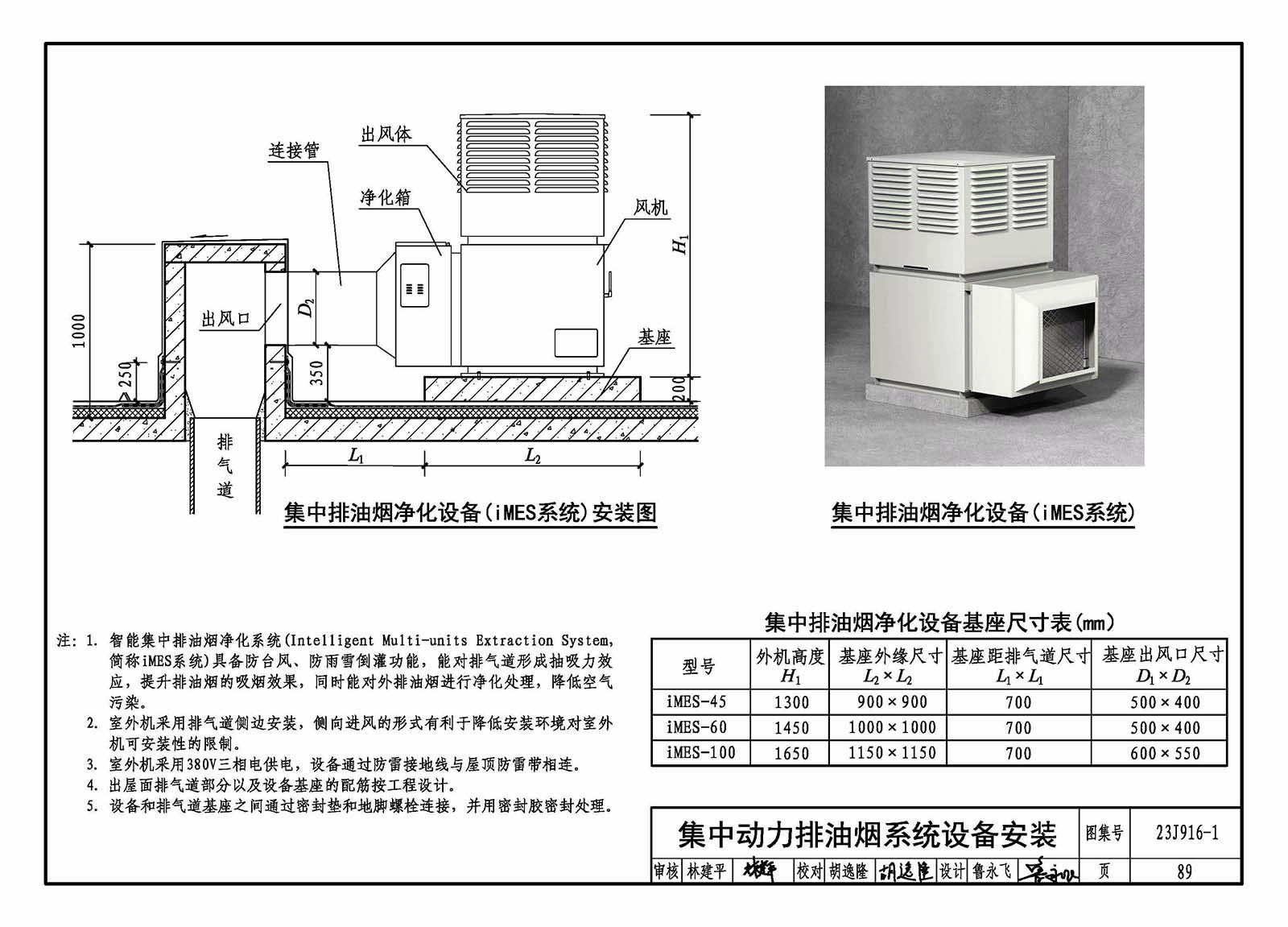

       本图集适用于新建、改建和扩建住宅厨房、卫生间的排气道系统设计及其定型产品的选用和安装。 住宅建筑高度在100m及以下时，可直接选用、照图施工。住宅建筑高度在100m以上时，应根据所选排气道系统提供的符合国家、行业标准要求的相关检测报告参考选用。 主要内容：本图集仅编入目前国内典型的住宅厨房、卫生间九个排气道系统形式及相关建筑构造；集中动力排油烟系统设备安装图等。工程中也可使用符合国家和行业相关标准要求的其他排气道系统。内容包括编制说明、排气道选用表、平面布置图、系统图、详图及接口部件安装节点、排气道楼层承托节点、排气道出屋面节点、风帽安装节点、集中动力排油烟系统设备安装图等。可在实际工程设计、施工中选用或参考。 编制特点：本图集编入的九个系列排气道系统根据住宅设计、防火及有关标准的要求，在系统组成及节点构造上均加以改进和优化，使之更科学，排气效果更好。编制方式上，根据各系列排气道的特点及安装工艺，将各系列排气道构造节点分为通用节点和特殊节点。通用节点主要包括排气道层间承托与连接部位，以及出屋面部位的做法；特殊节点主要为各系列排气道防火及防串烟部件的安装节点。各系列排气道的系统组成清晰，相关构造详尽，具有较强的实用性。
