        本图集适用于民用建筑和工业建筑生活污水处理室外埋设砖砌化粪池的设计选型及施工。本图集不适用于湿陷性黄土、永久性冻土、膨胀土、抗震设防烈度为9度及以上和其他特殊地质条件地区，当用于上述地区时应根据有关规范确定或专门研究处理。

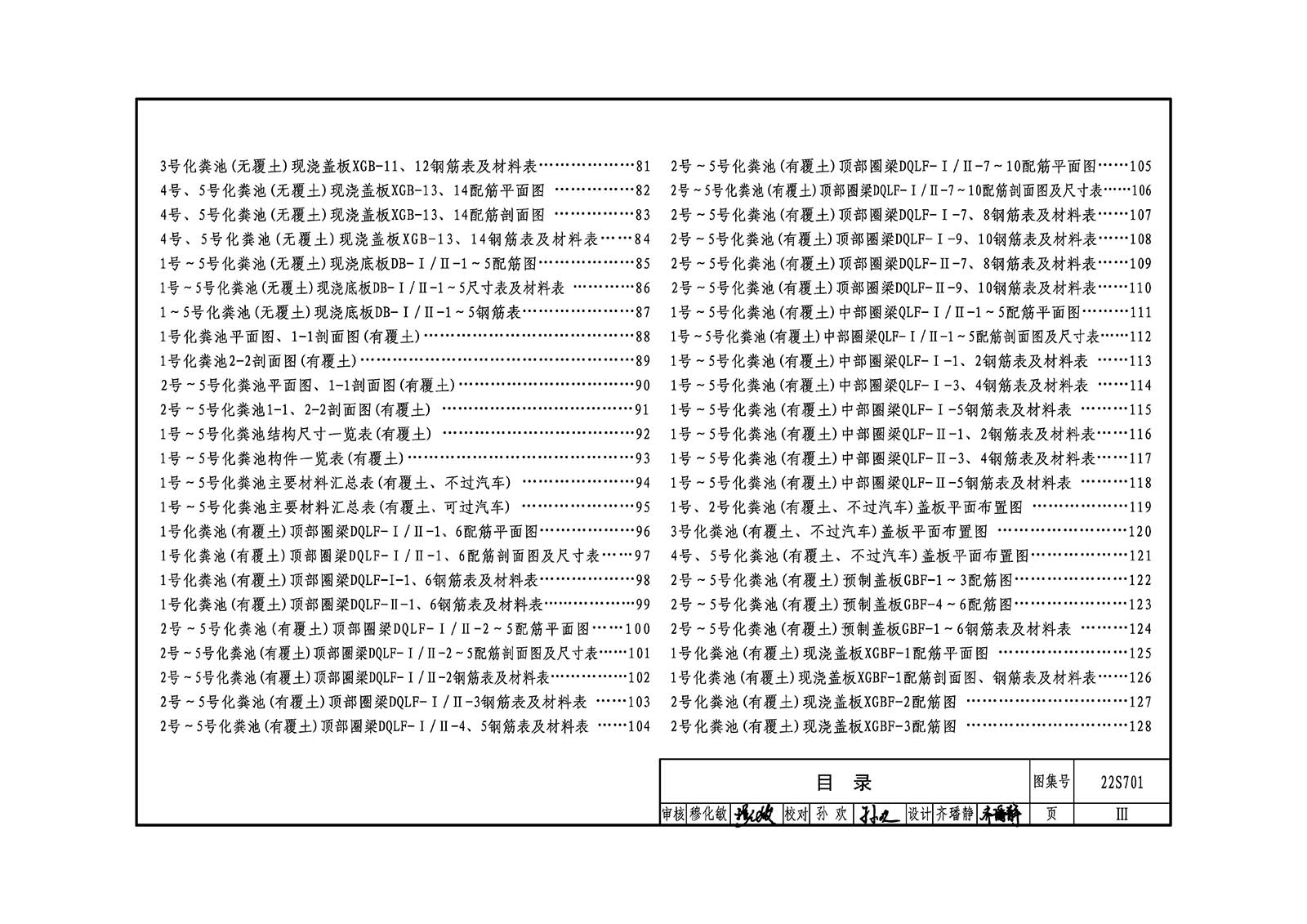

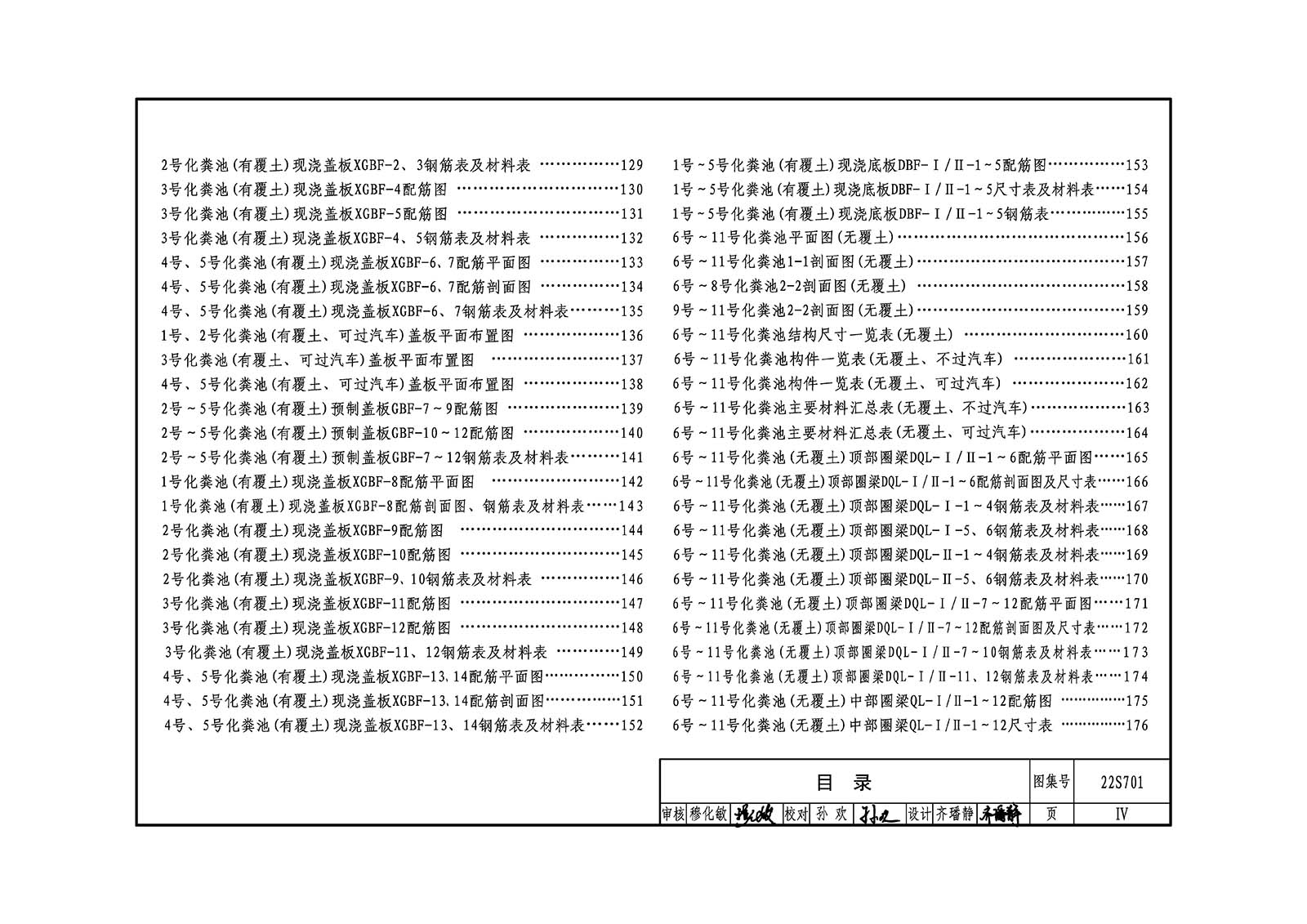

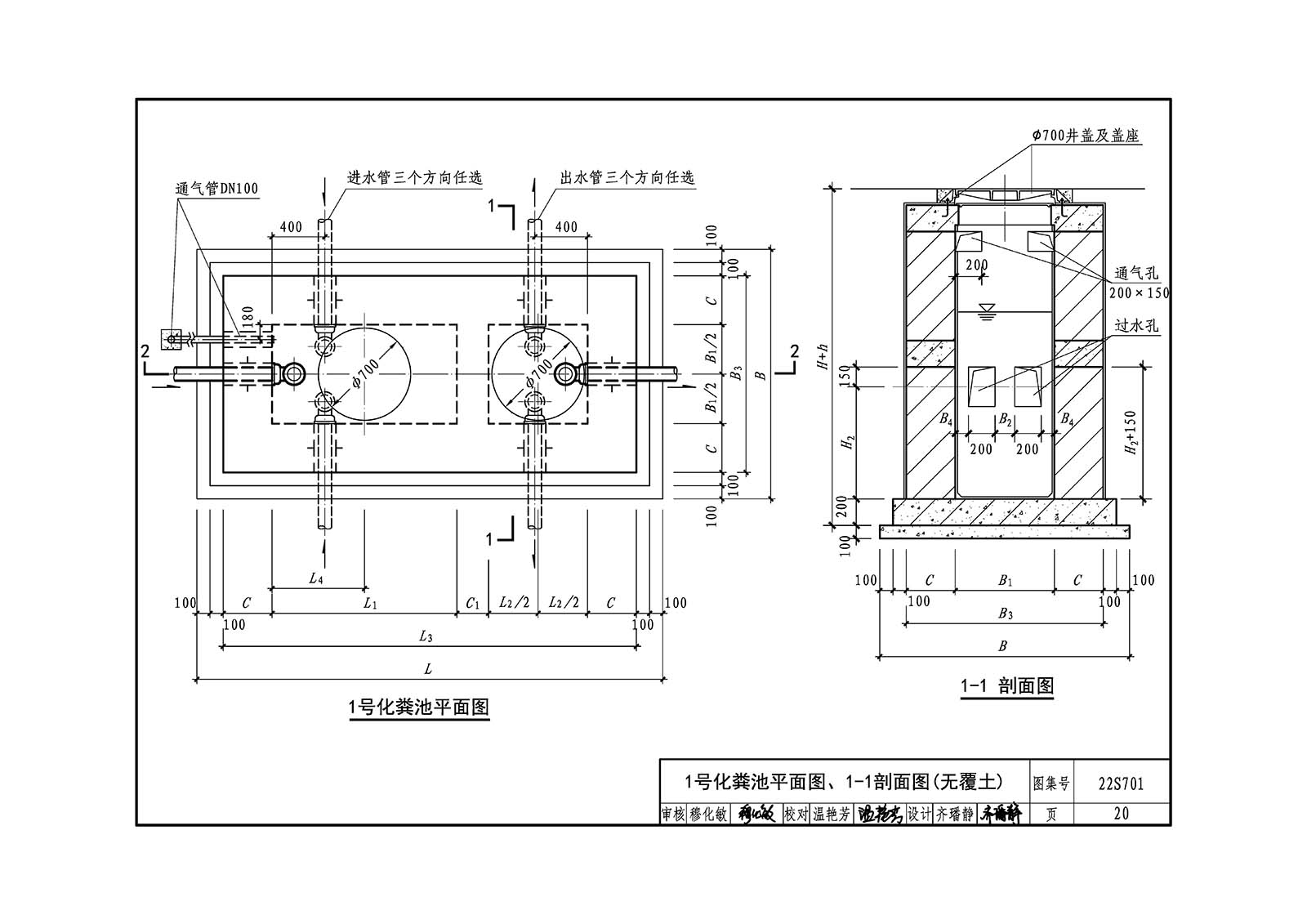

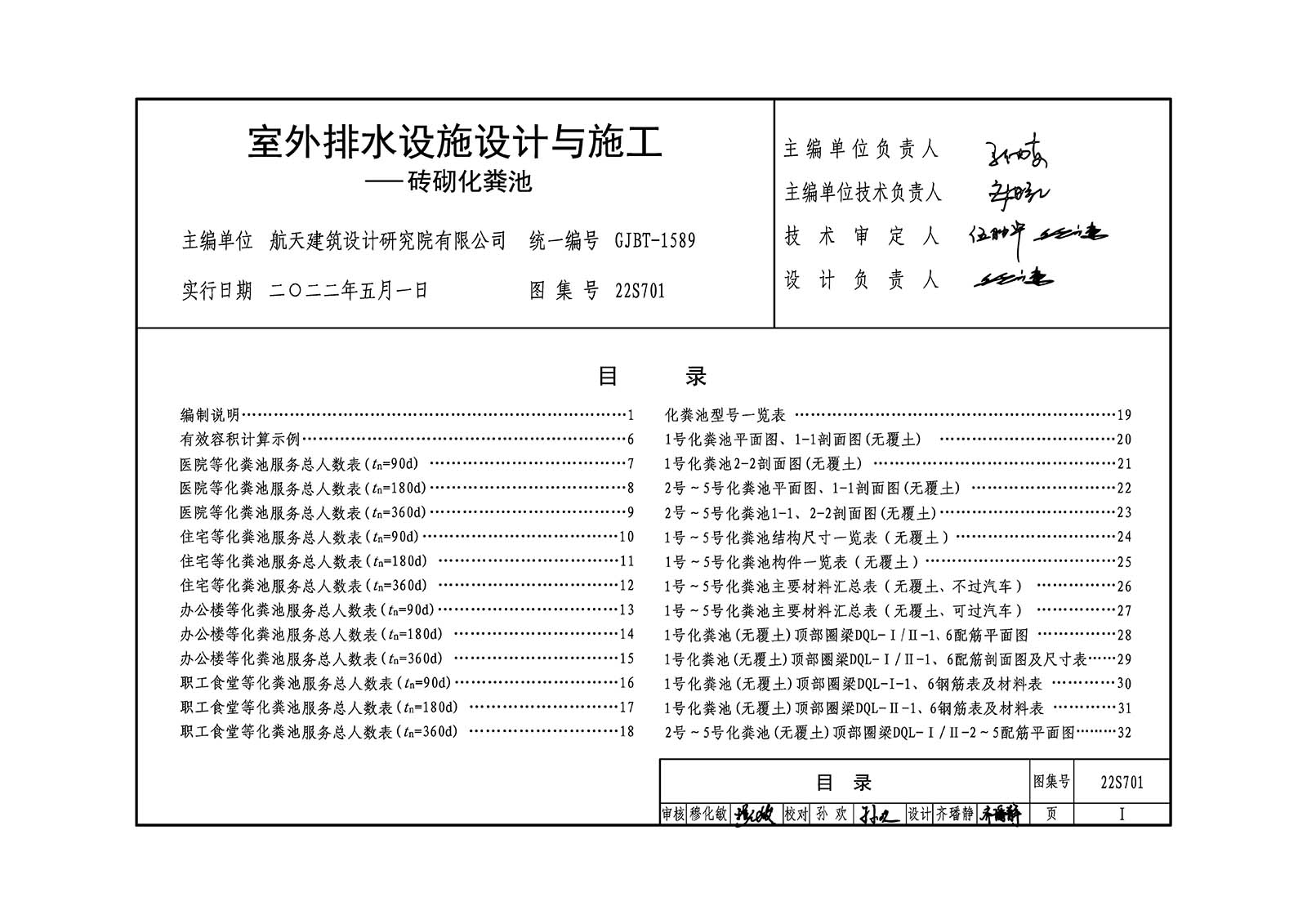

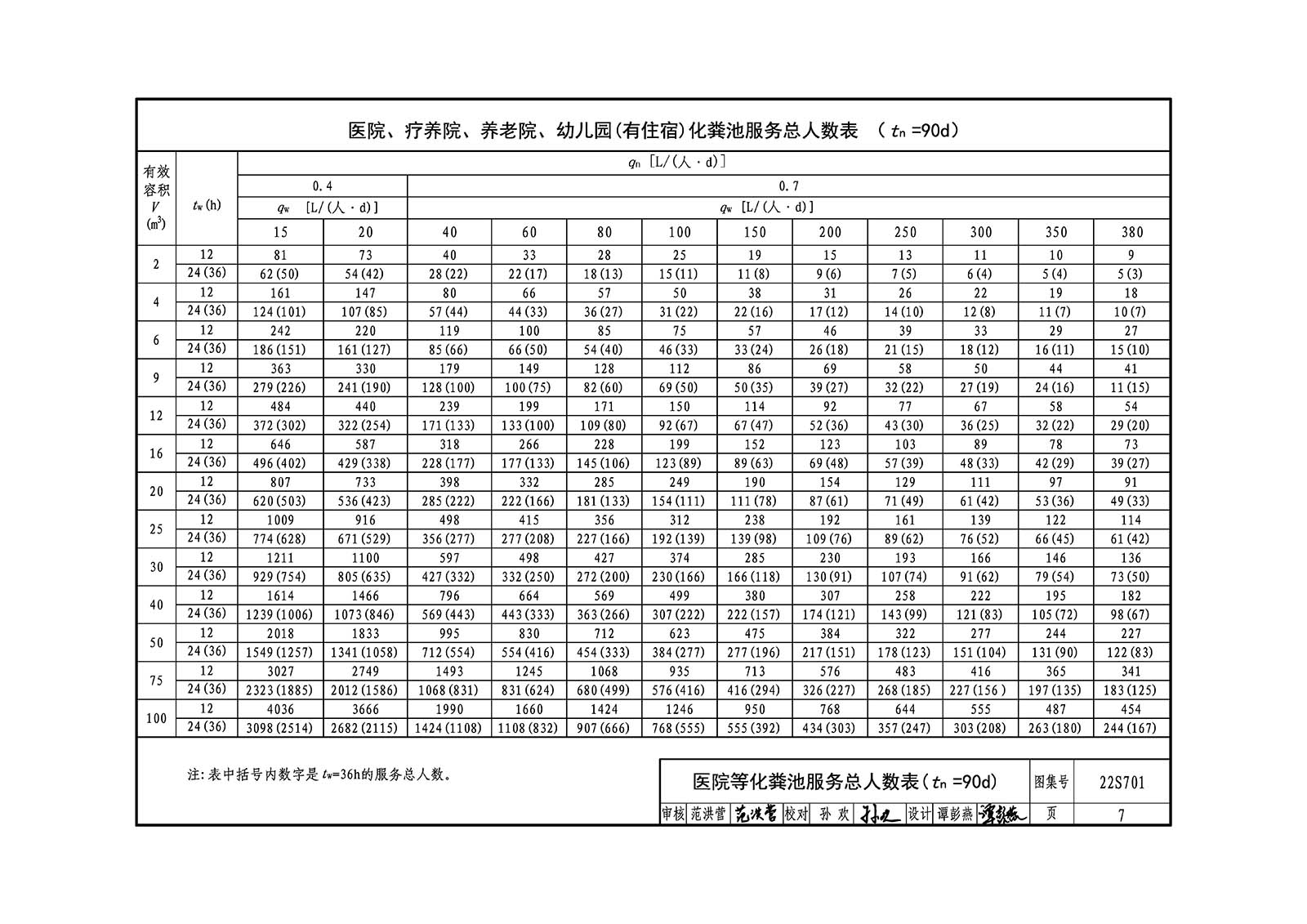

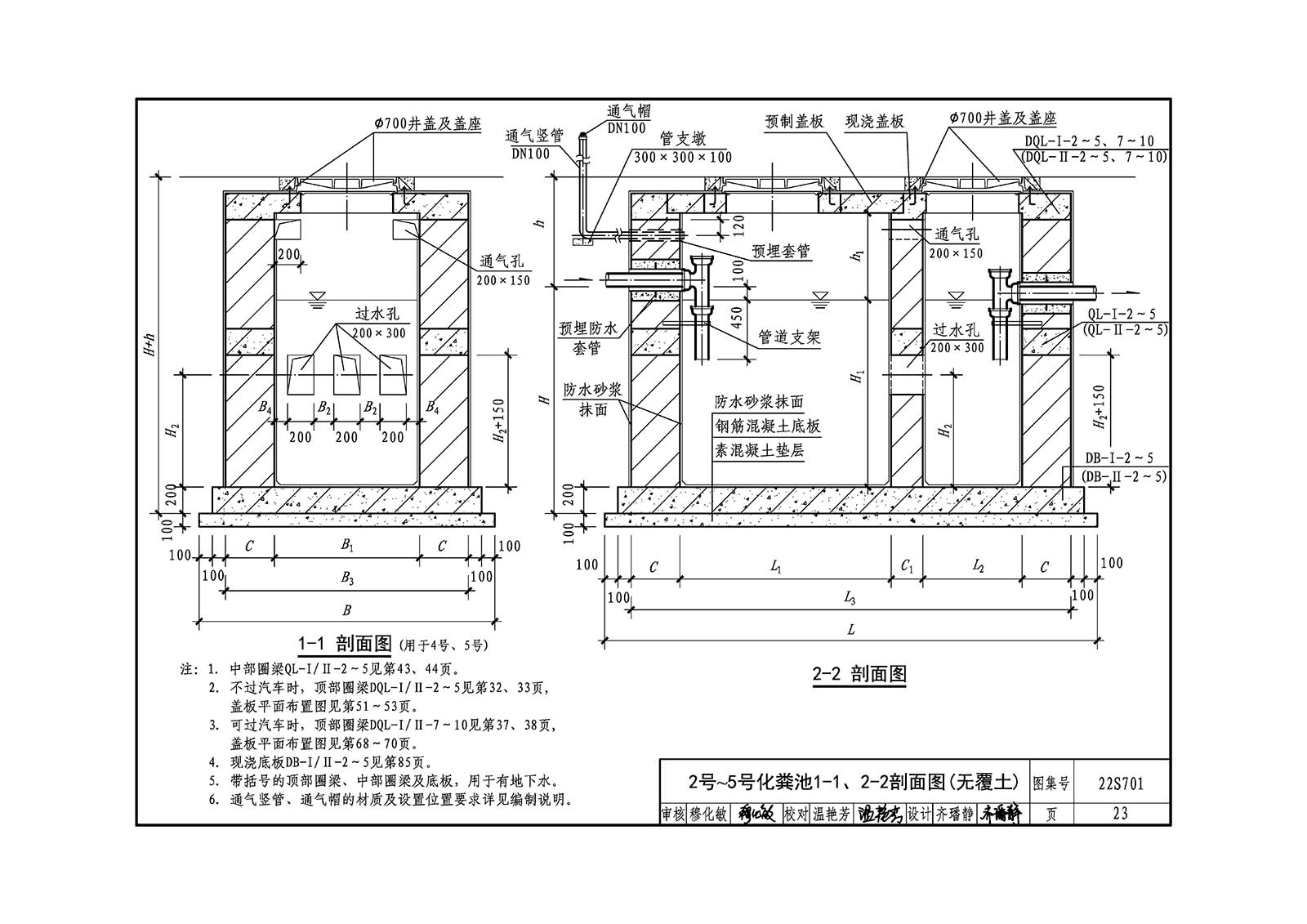

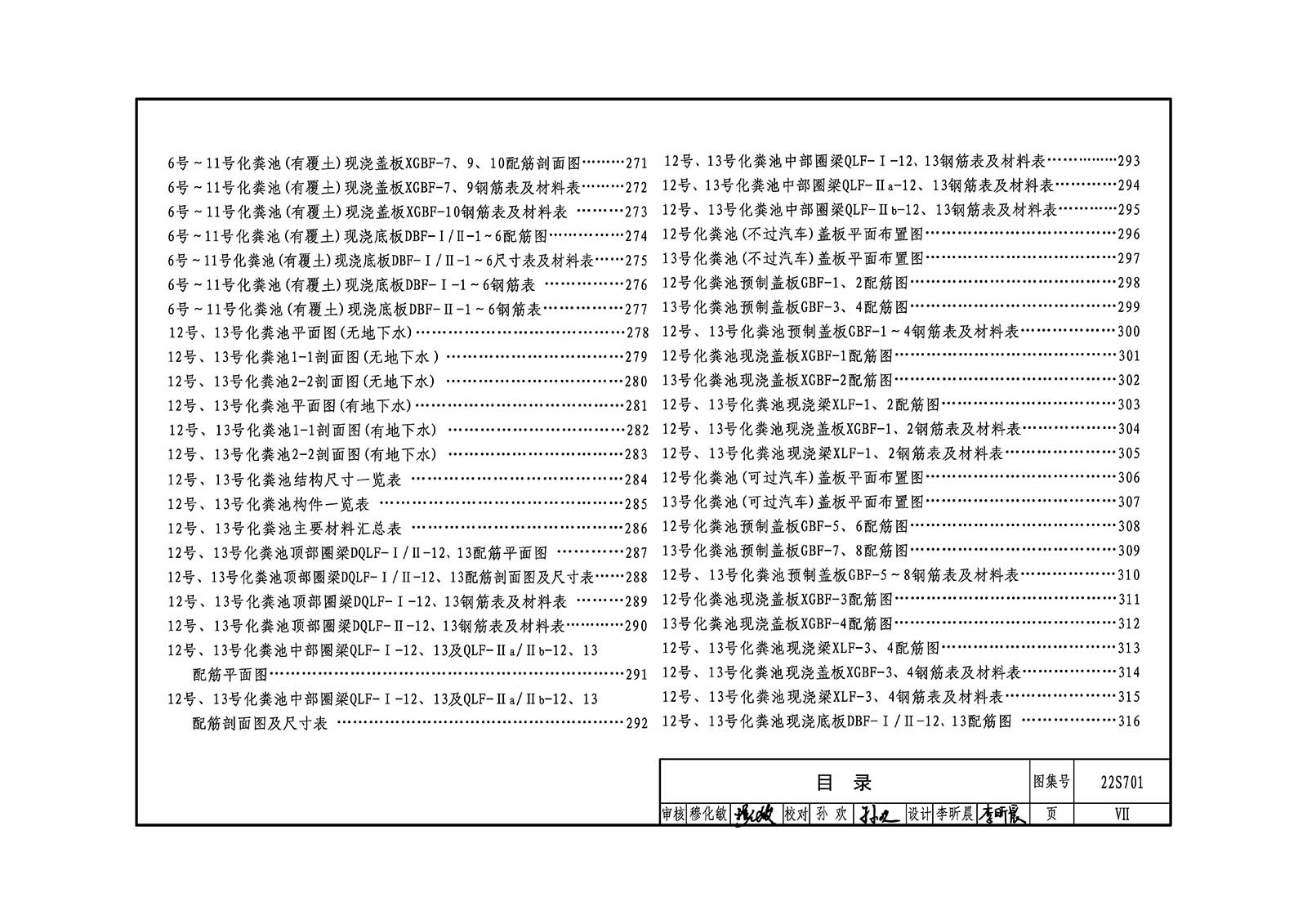

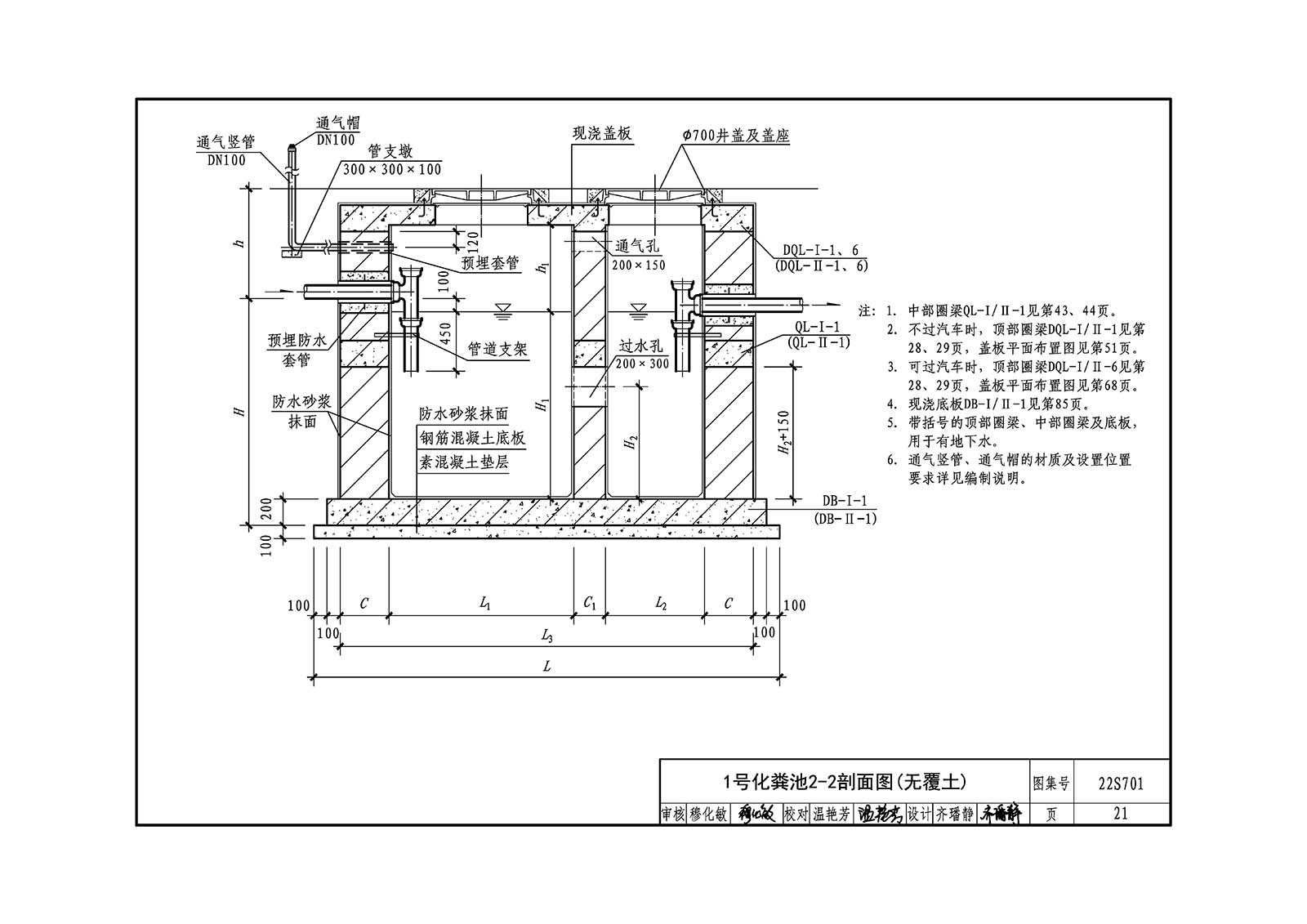

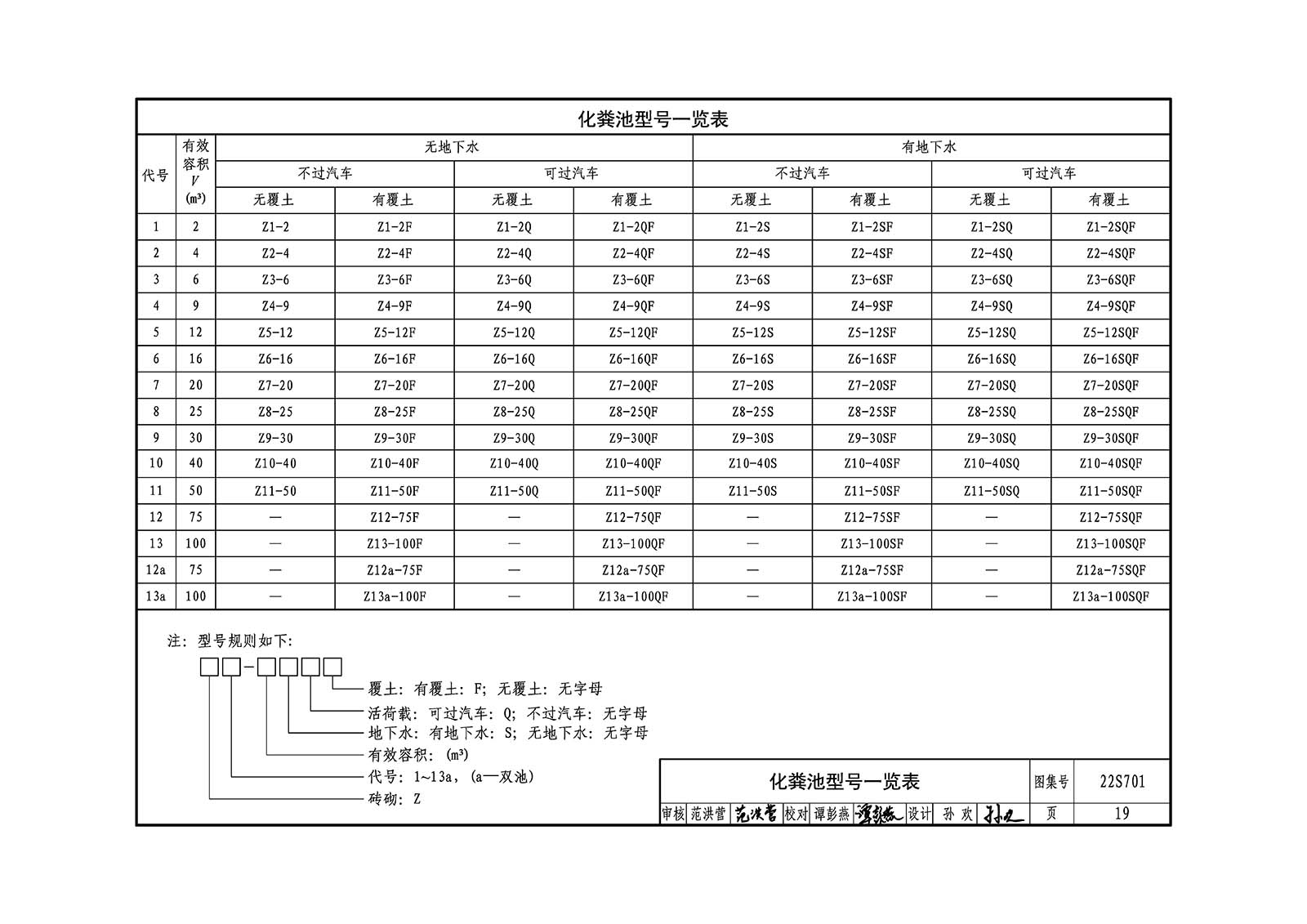

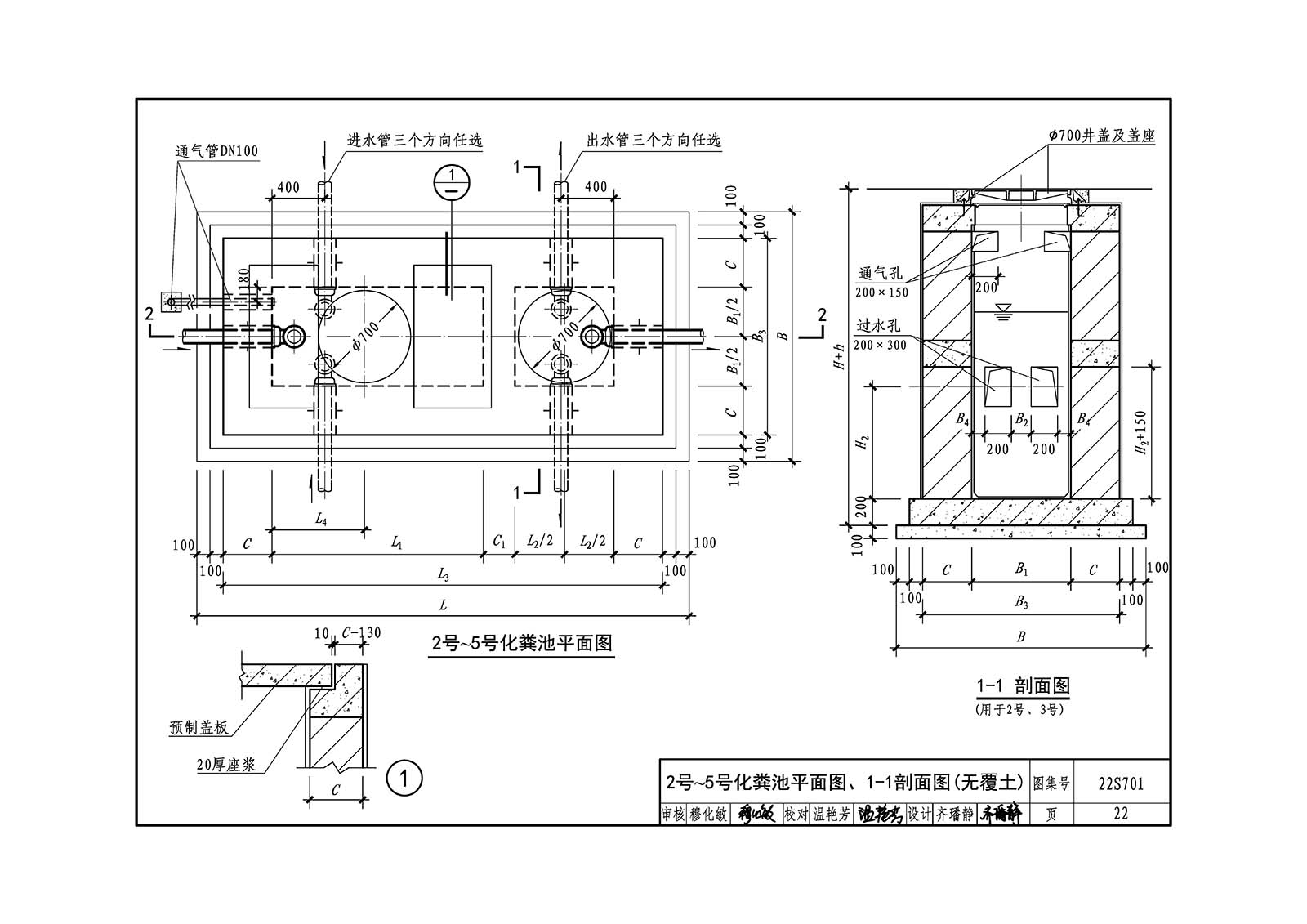

        主要内容：包括化粪池的工艺图、结构尺寸表、所需构件表、材料表、盖板及井圈尺寸及其配筋等内容。有效容积：单池双格为2m³、4m³、6m³、9m³、12m³；单池三格为16m³、20m³、25m³、30m³、40m³、50m³、75m³、100m³；双池三格为75m³、100m³。池顶分有覆土和无覆土两种情况；池底上又分为有地下水和无地下水两种情况。为方便设计人员选用，编制了不同清掏周期、不同建筑类型、不同污泥量的选用表。

        本图集按现行结构设计规范及工程应用需求对原国标图集《砖砌化粪池》进行修编。提高混凝土强度等级，修改保护层厚度。由于新规范可靠度提高，按新规范重新计算配筋，调整板厚及最小配筋率等构造措施。
