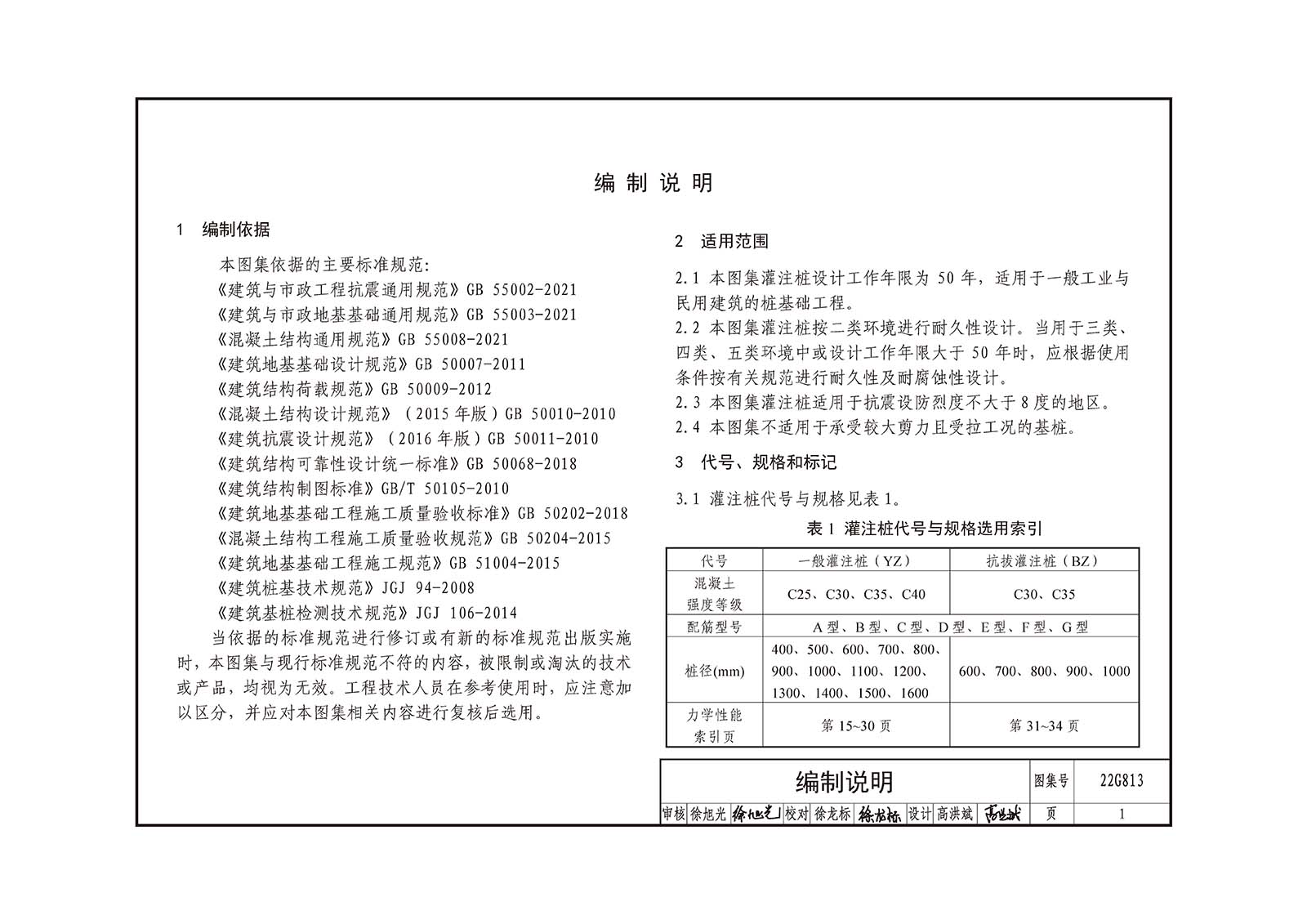

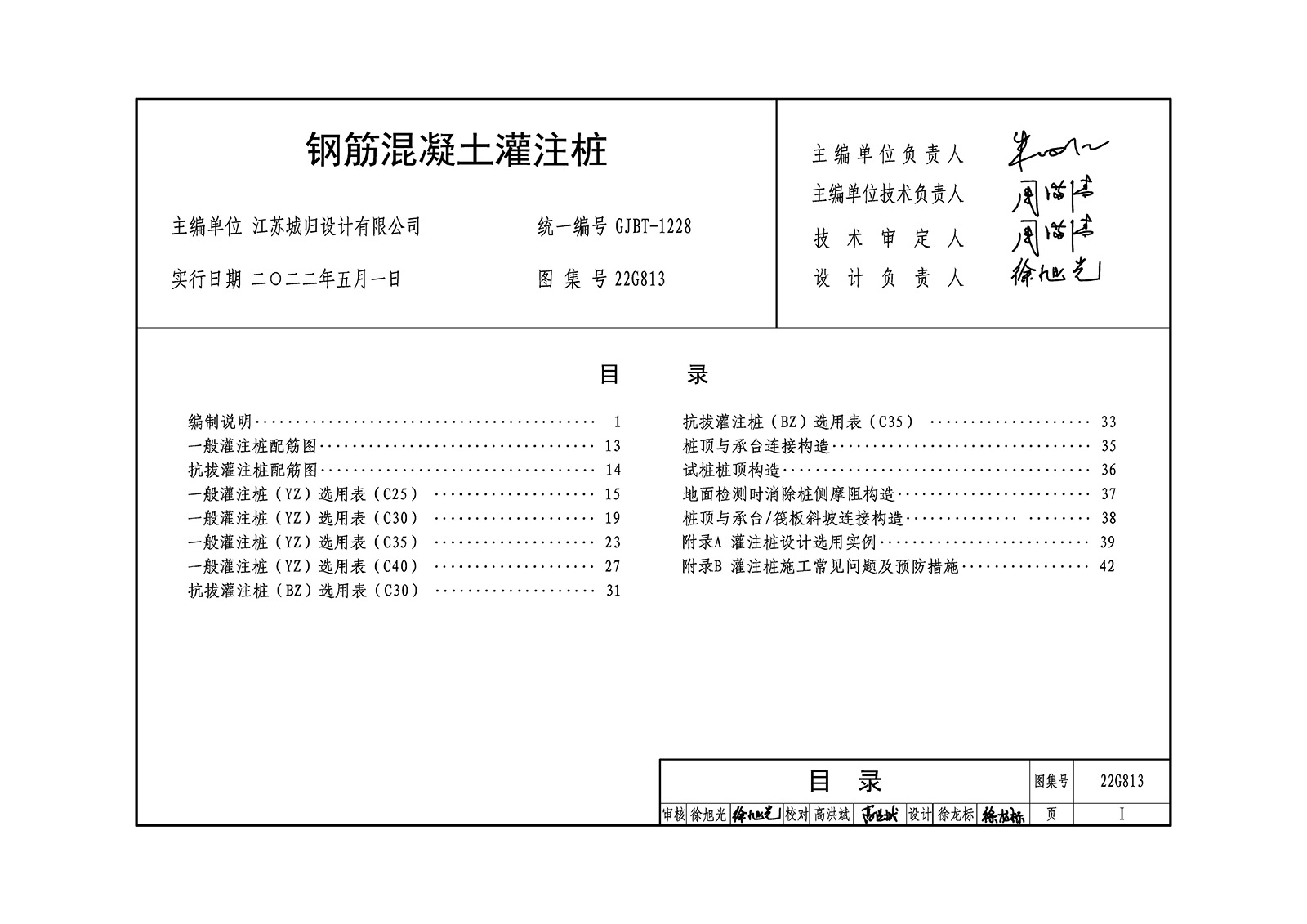

       本图集是在10SG813《钢筋混凝土灌注桩》的基础上，按现行标准规范和实际工程需求进行的修编。本图集适用于抗震设防烈度不大于8度地区的一般工业与民用建筑的桩基础工程，钢筋混凝土灌注桩设计工作年限为50年，按二类环境进行耐久性设计。本图集不适用于承受较大剪力且受拉工况的基桩。

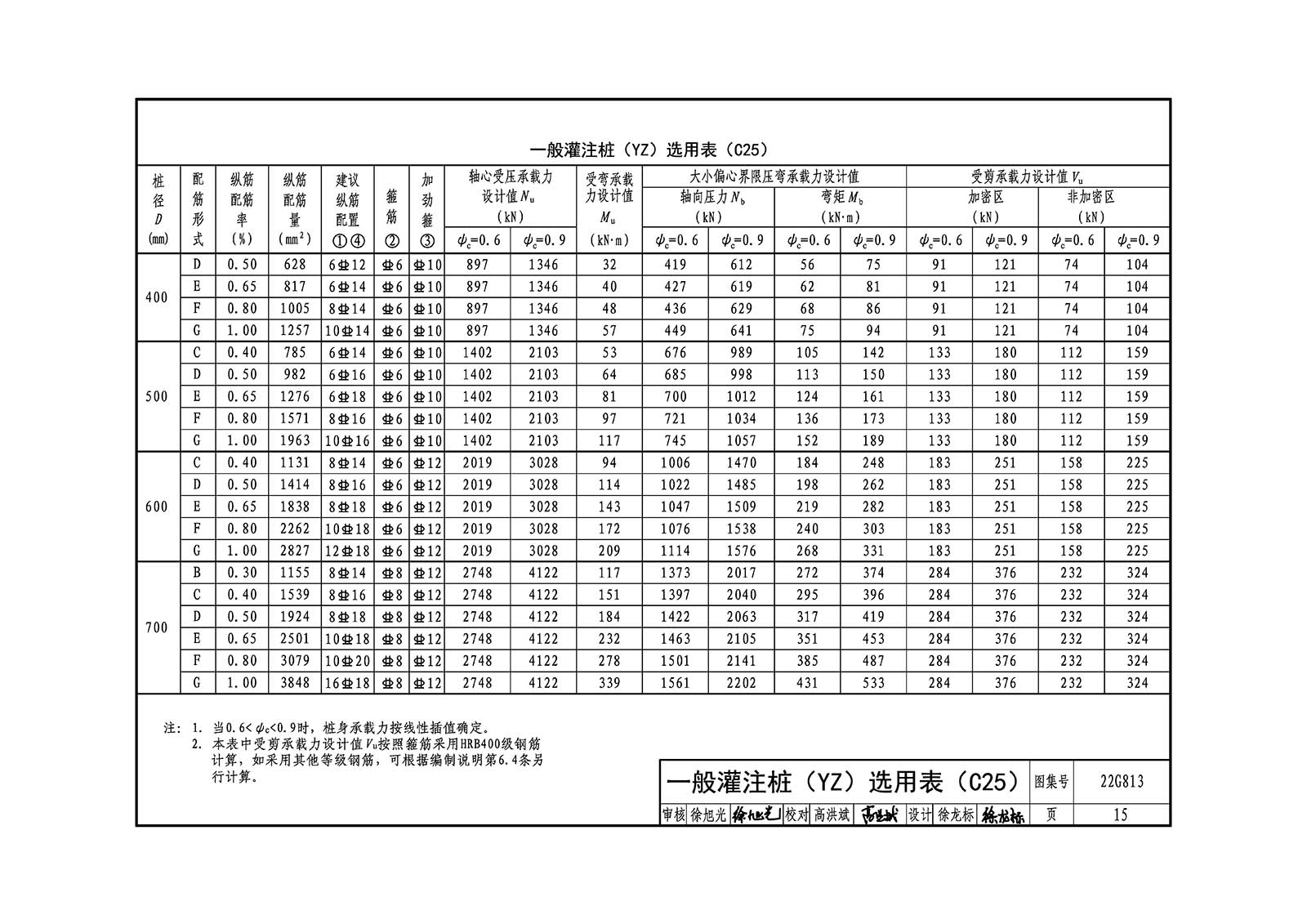

       图集包括一般灌注桩和抗拔灌注桩两类，可用于主要承受压力桩、偏心受压桩、抗拔桩的桩身结构承载能力极限状态及正常使用极限状态的计算或验算。选用表依据桩型提供了桩身受压承载力设计值、受弯承载力设计值、大小偏心界限压弯承载力设计值、受剪承载力设计值、受拉承载力设计值、抗裂承载力标准值，设计人员可根据具体受力情况直接选用。

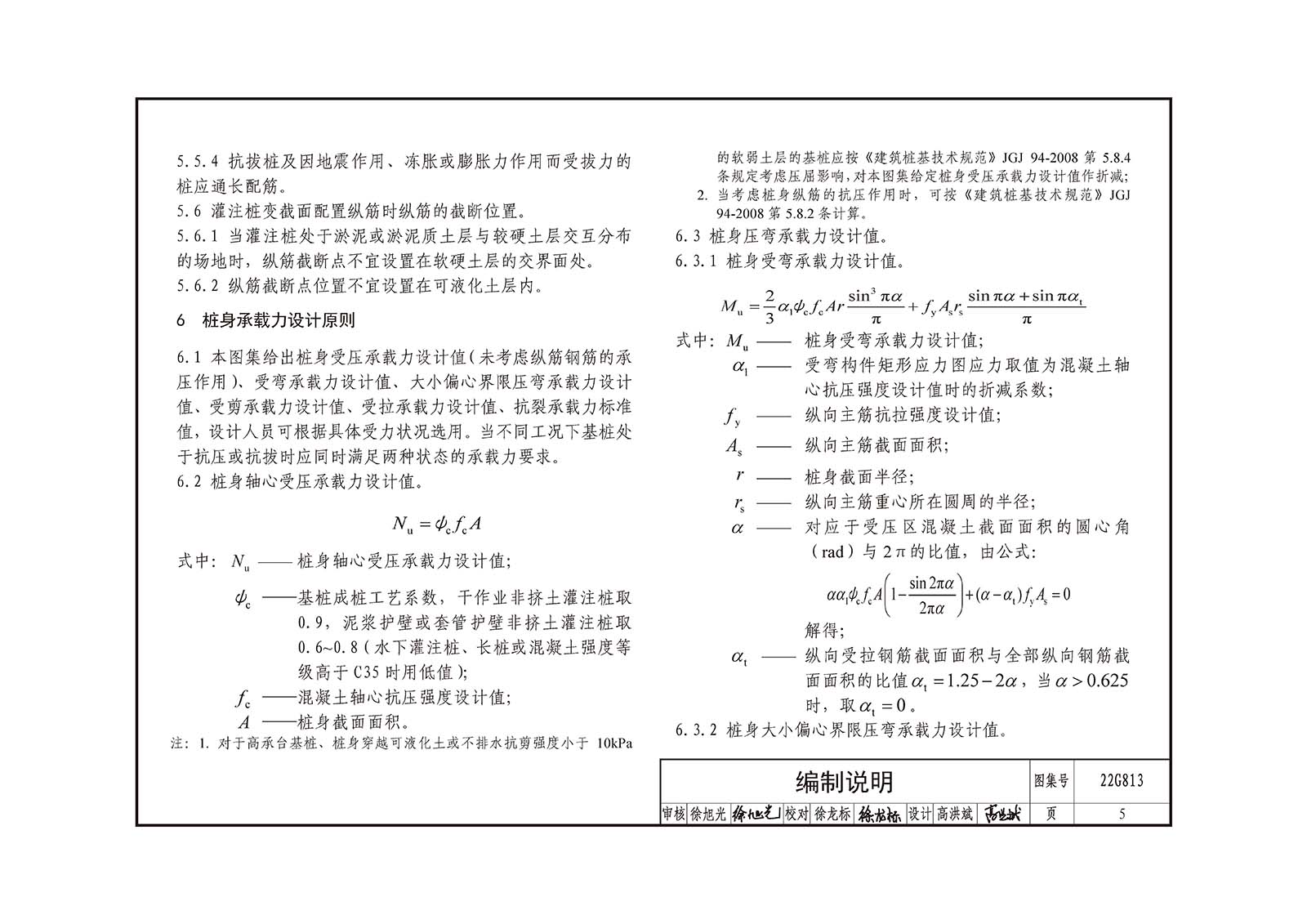

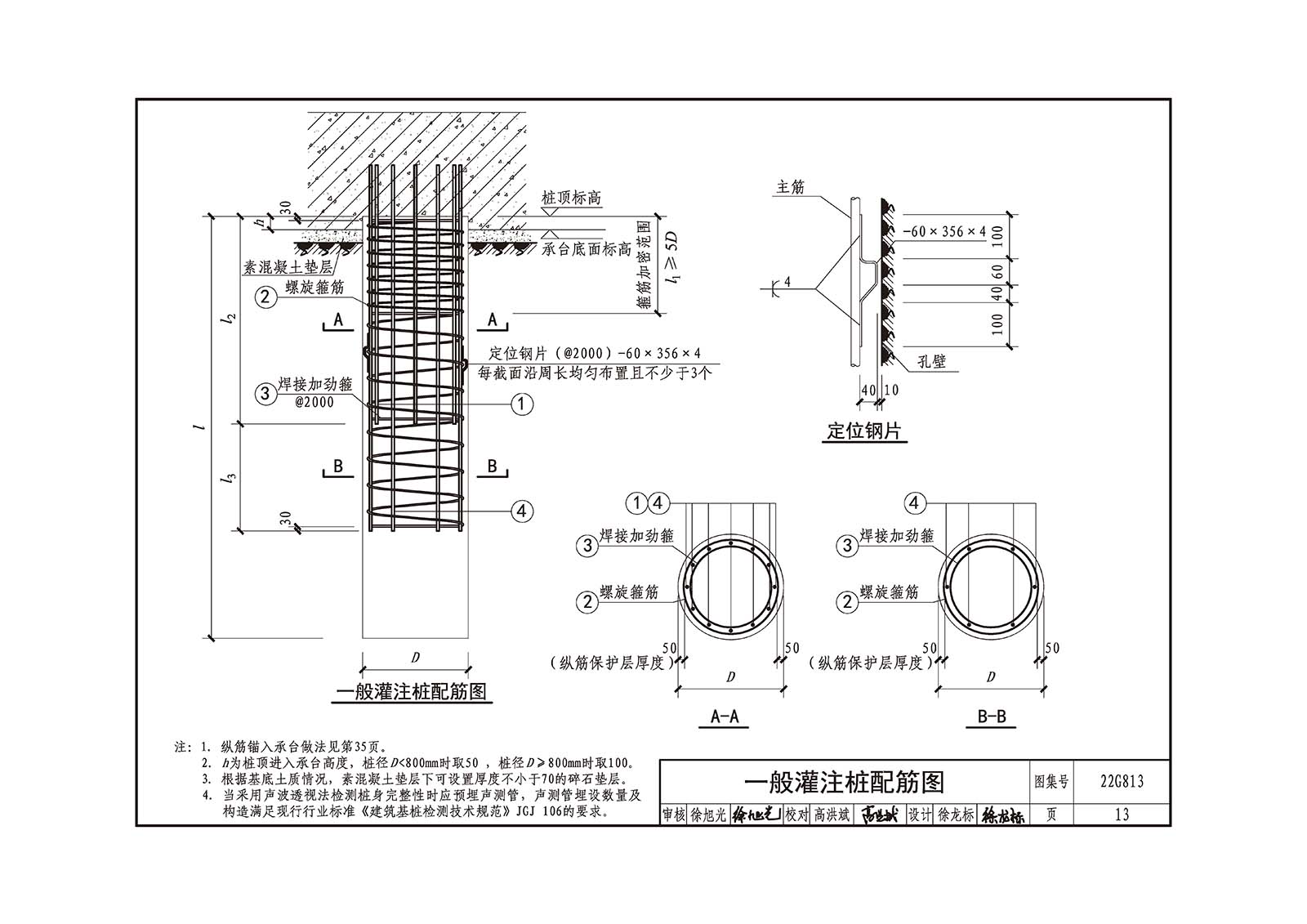

       本次修编，灌注桩选用表中配筋采用了HRB400钢筋，取消了原图集中HRB335钢筋；完善了桩身配筋及连接构造，同时增加了地面检测时消除摩阻构造图、桩顶与承台/筏板斜坡连接构造图等，施工人员可按图施工。
