21CJ95-3:装配式保温楼地面建筑构造-DN保温隔声地暖系统

21CJ95-3:装配式保温楼地面建筑构造-DN保温隔声地暖系统
图集编号
21CJ95-3
图集名称
装配式保温楼地面建筑构造-DN保温隔声地暖系统
定价
26.00 元
主编单位
  • 中国建筑标准设计研究院有限公司
  • 江阴达诺新型建材有限公司

内容简介

        本图集是以江阴达诺新型建材有限公司的DN保温隔声地暖系统在加热电缆楼地面辐射供暖工程中的应用技术为依据编制的国家建筑标准设计参考图。

        图集包括:说明,DN保温隔声地暖板标准模块、主线模块及模块拼接构造,地面构造做法选用表,楼面构造做法选用表,木地板、地砖楼地面构造做法及节点详图,保温层厚度选用表,DN保温隔声地暖系统隔声性能、竖向隔声片构造做法,DN保温隔声地暖系统布置示例等,图集还提供了电供暖配电系统图、系统接线图、温控器安装、接地示意图和传感器安装示意图等。图集条理清楚,选用方便,能满足设计和施工的需要。

        本图集适用于采用加热电缆地面辐射供暖需求的新建、改建和扩建的居住建筑及一般公共建筑。

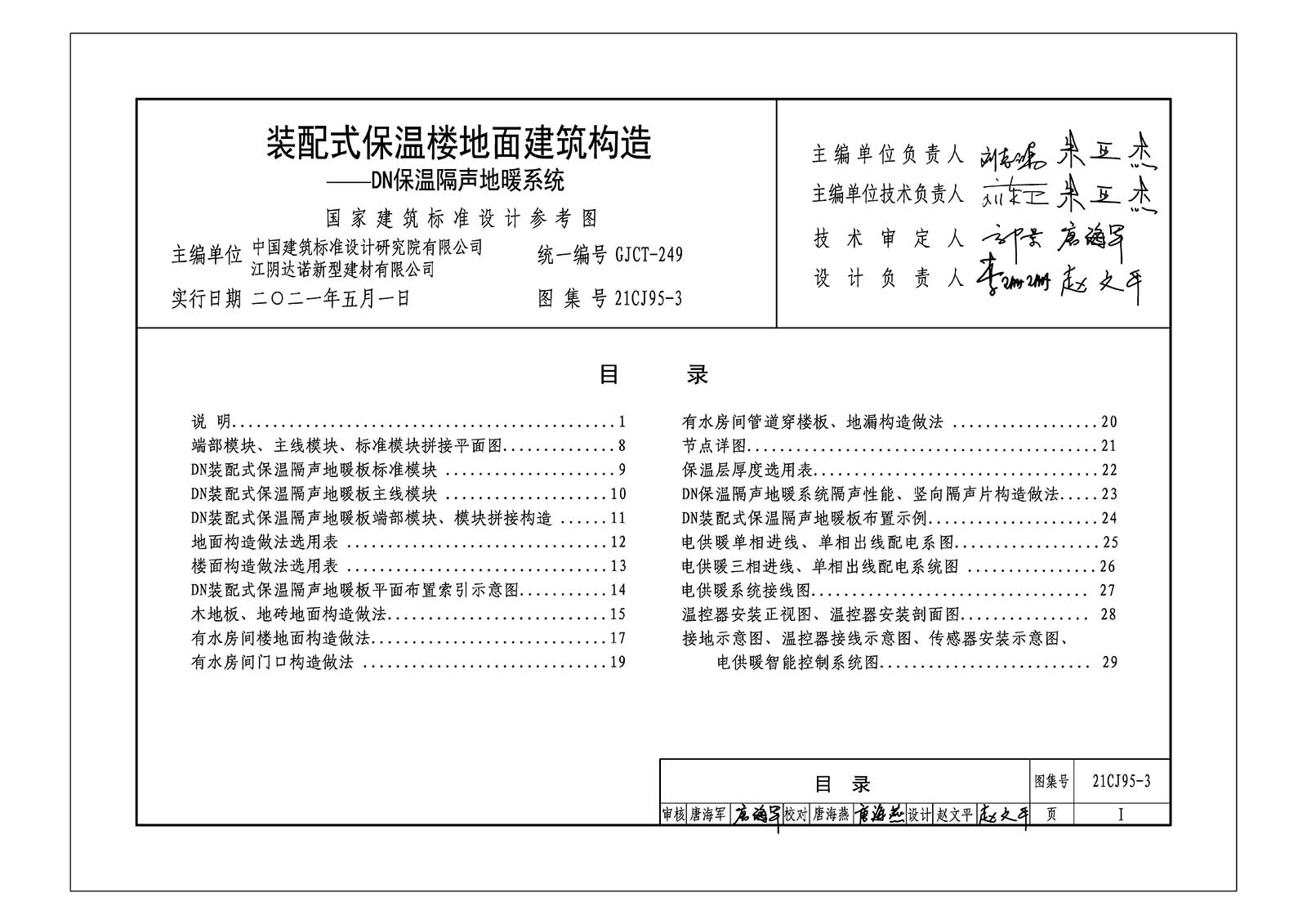

样张
