        本图集为修编图集，替代04S206《自动喷水与水喷雾灭火设施安装》。本图集适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统组件的选用及安装。不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统组件的选用及安装。

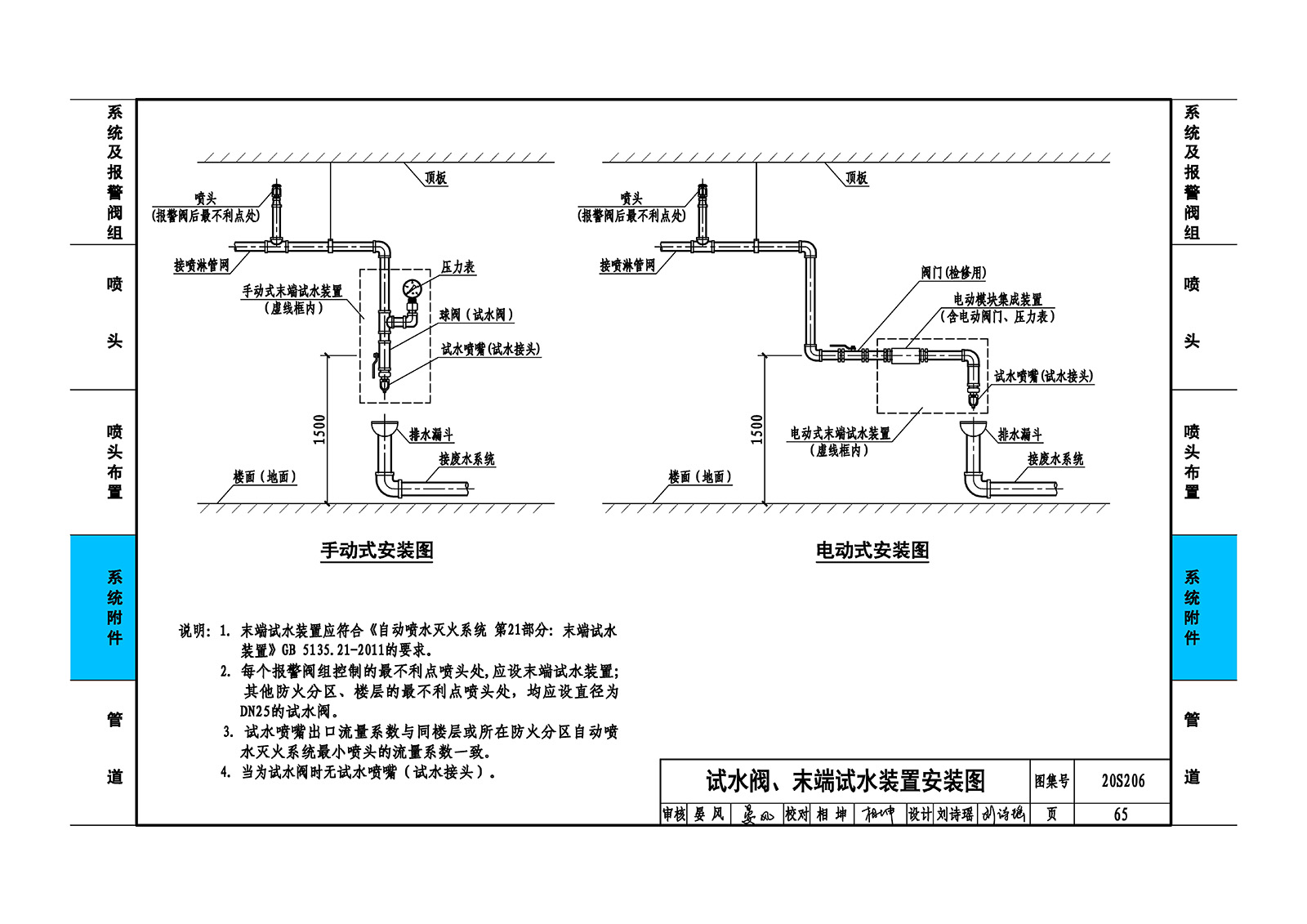

        主要内容包括：喷淋系统示意图；报警阀组工作原理图；报警阀组安装图；泡沫罐大样图；喷头大样图；典型喷头布置；水流指示器大样图；试水阀、末端试水装置安装图；减压孔板、节流管、排气阀、过滤器、挡水板、持压泄压阀、消防软管等附件选用与安装；热浸镀锌钢管、不锈钢管、PVC-C管大样及安装等。
        本图集为设计选用及安装图集，设计人员可根据图集选择产品型号及安装方式；施工人员可依图安装。
