21CS03-3:一体化预制泵站选用与安装(三)

21CS03-3:一体化预制泵站选用与安装(三)
图集编号
21CS03-3
图集名称
一体化预制泵站选用与安装(三)
主编单位
  • 中国建筑标准设计研究院有限公司
  • 南方环境科技(杭州)有限公司
即将上市

内容简介

        本图集是以南方环境科技(杭州)有限公司的湿式一体化预制泵站产品为依据编制的国家建筑标准设计参考图集。适用于新建、改建和扩建的排水和内涝防治工程中应用的流量不大于2000m3/h,扬程不大于50m,井筒直径不超过4200mm,最大埋深不超过10m的湿式一体化预制泵站的选用与安装。适用于抗震设防烈度为8度及8度以下地区。适用于一般地质条件,当用于湿陷性黄土、膨胀土、冻土等特殊土壤时,应根据有关标准、规范另做处理。
        主要内容包括:一体化预制泵站的系统组成及工作原理图、一体化预制泵站(包括带设备间)和进水闸门井构造图、一体化预制泵站选型表、提篮式及粉碎式格栅规格及安装图、一体化预制泵站埋设安装图、基础结构及抗浮做法图、基坑开挖及回填图、控制柜安装及基础图、控制系统图、工程实例等。
        本图集为选用安装图集,可用于指导选用与安装,设计人员可直接选用,施工人员可参照施工安装。

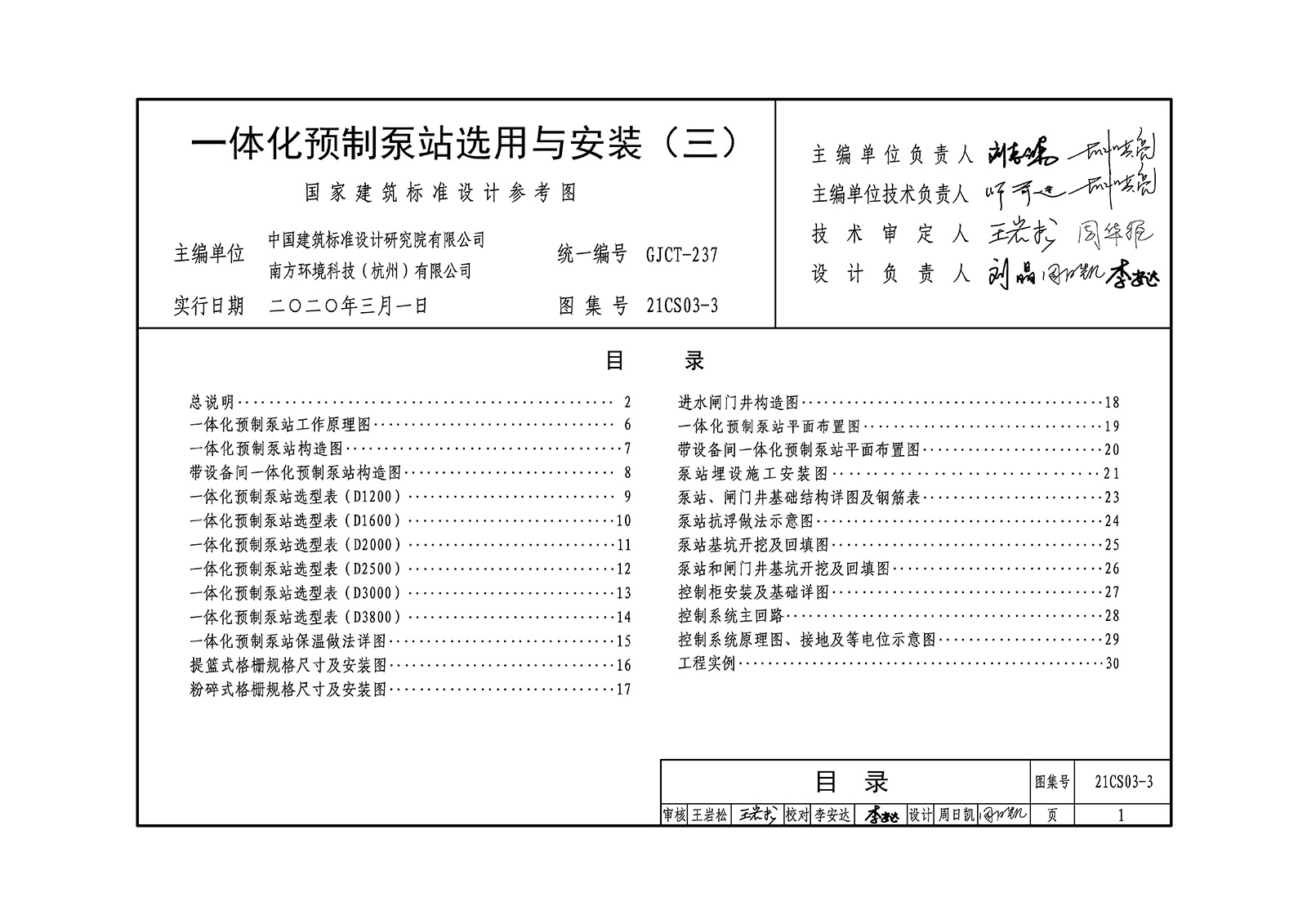

样张
