20T205：地铁工程电缆敷设
- 图集编号
- 20T205
- 图集名称
- 地铁工程电缆敷设
- 定价
- 54.00 元
- 开本
- 16 开
- 主编单位
- 中铁二院工程集团有限责任公司
内容简介
本图集适用于新建及改扩建地铁工程中110kV及以下电缆（含电力电缆、控制电缆、通信电缆、信号电缆和光缆等）在正常环境下敷设的设计与施工，验收时也可参考使用。对于轻轨、单轨、自动导向轨道和市域快速轨道等其他城市轨道交通工程，在工程建设环境相近的前提下，也可参照本图集进行电缆敷设的设计、施工和验收。
本图集以现行国家标准和规范为编制依据，整理了现阶段地铁工程中应用量大、涉及面广的电缆敷设方式，并吸纳了国内外相关工程中比较成熟的新技术、新工艺和新做法。
本图集提供了地铁工程设计、施工中变电所、车站、车辆基地、区间等各类场所的电缆敷设方式，主要内容包括了电缆敷设要点、外线电缆敷设、车站电缆敷设、区间电缆敷设、电缆连接及固定、防火封堵等，设计人员可直接选用，施工人员可照图施工。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 电缆敷设要点 | |
| 外线电缆敷设 | |
| 砖砌电缆沟电缆敷设 | 12 |
| 混凝土电缆沟电缆敷设 | 13 |
| 钢筋混凝土电缆沟配筋图 | 14 |
| 电缆沟盖板及电缆支架详图 | 15 |
| 电缆排管直埋敷设 | 16 |
| 电缆排管混凝土包封敷设 | 17 |
| 引入井通信电缆敷设 | 18 |
| 线型感温火灾探测器敷设 | 19 |
| 车站电缆敷设 | |
| 变电所环网电缆敷设 | 20 |
| 变电所直流电缆敷设 | 21 |
| 直流上网电缆敷设 | 22 |
| 变电所夹层电缆敷设 | 23 |
| 变压器侧电缆支架详图 | 26 |
| 变电所内电缆上进上出线敷设 | 27 |
| 站台板下电缆敷设 | 28 |
| 站台板下电缆支架安装图.. . | 29 |
| AFC 电缆干线金属槽盒敷设 | 31 |
| AFC 电缆支线金属槽盒敷设 | 32 |
| 地面槽盒与钢管连接敷设 | 34 |
| 架空防静电地板下电缆敷设 | 35 |
| 机房架空金属槽盒内电缆敷设 | 36 |
| 区间电缆敷设 | |
| 矩形区间隧道电缆敷设 | 37 |

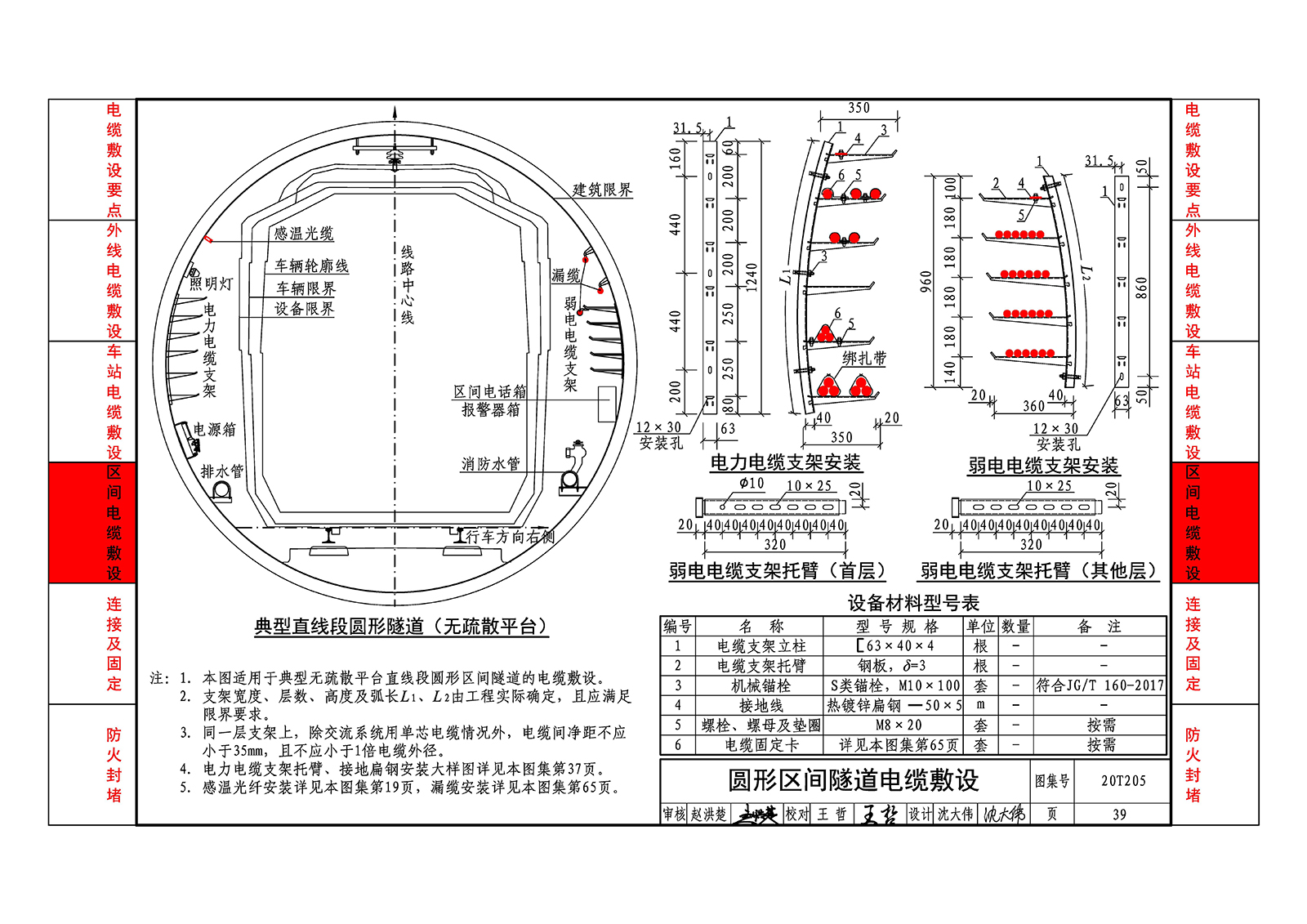

| 圆形区间隧道电缆敷设 | 39 |
| 高架区间电缆敷设 | 41 |
| 遮阳板、遮阳罩制作安装图 | 43 |
| 大直径盾构区间隧道电缆敷设 | 44 |

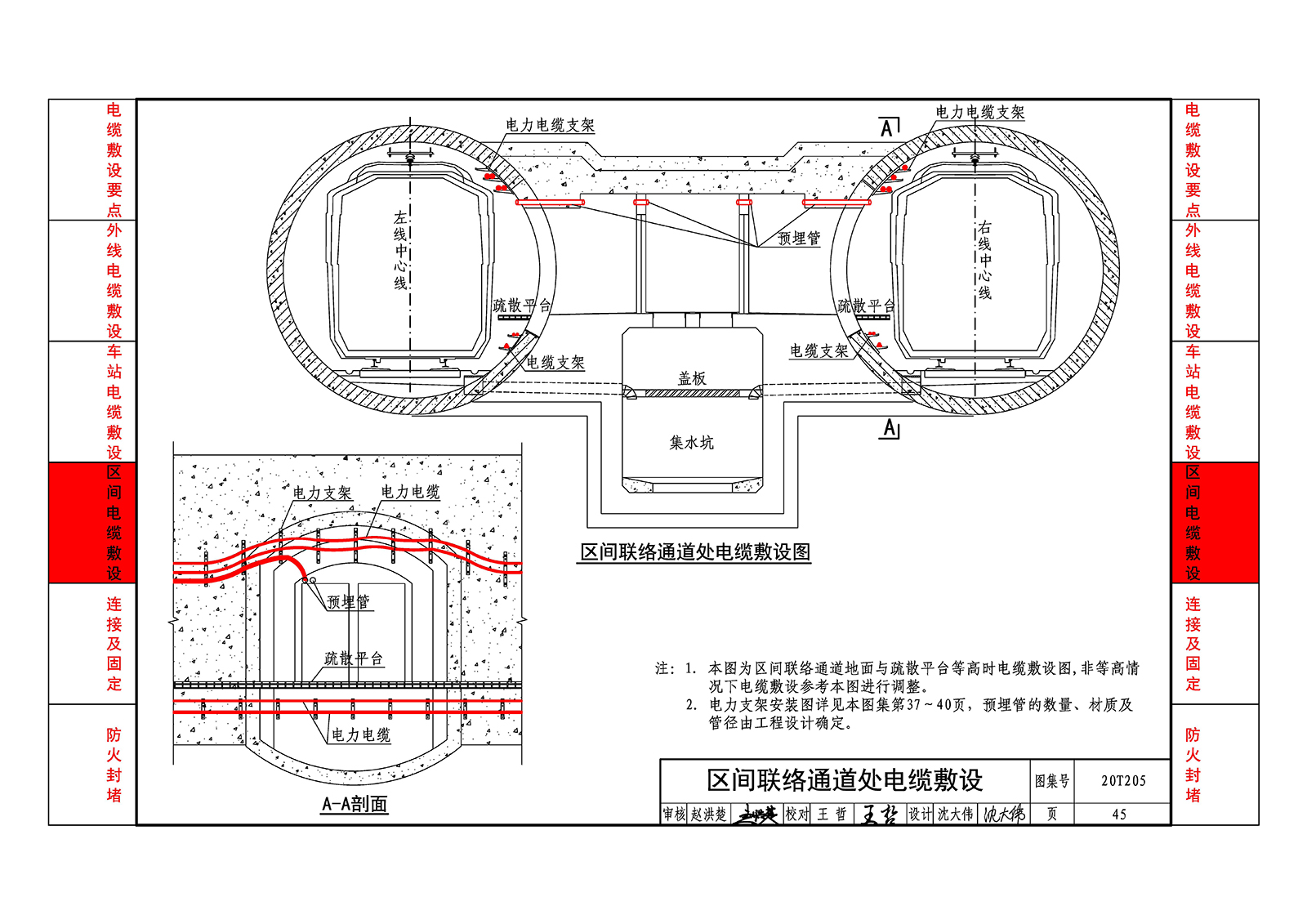

| 区间联络通道处电缆敷设 | 45 |
| 区间隧道预制分支电缆敷设 | 46 |
| 区间预埋槽道电缆敷设 | 47 |
| 区间预埋槽道支架大样图 | 48 |
| 可调节电缆支架大样图 | 49 |
| 高架区间金属电缆槽敷设 | 50 |
| 高架区间金属电缆槽安装图 | 51 |
| 高架区间混凝土电缆槽敷设 | 52 |
| 盖板式混凝土电缆槽构造图 | 53 |
| 整体式混凝土电缆槽构造图 | 54 |
| 电缆穿保护管过轨敷设 | 55 |
| 电缆沿隧道顶部敷设 | 56 |
| 电缆与走行轨连接示意图 | 58 |
| 均回流电缆穿保护管过轨敷设 | 59 |
| 回流电缆沿过轨槽敷设 | 60 |
| 连接及固定 | |
| 电缆与钢轨连接图 | 61 |
| 矿物绝缘电缆进配电柜敷设图 | 62 |
| 双拼电缆与母排连接图 | 63 |
| 接线端子部件图 | 64 |
| 电缆敷设固定件 | 65 |
| 防火封堵 | |
| 电缆穿墙、板采用防火涂层板封堵 | 66 |
| 电缆穿墙、板采用防火复合板封堵 | 67 |
| 电缆穿墙、板采用耐火隔板封堵 | 68 |
| 电缆穿墙采用阻火模块封堵 | 69 |
| 配电箱、柜处防火涂层板封堵 | 70 |
| 配电箱、柜处防火复合板封堵 | 71 |
| 配电箱、柜处耐火隔板封堵 | 72 |
| 电缆密封模块封堵模块图 | 73 |
| 电缆穿墙、板采用密封模块封堵 | 74 |
| 配电箱、柜采用密封模块封堵 | 75 |
