20CJ99-1 20CG49-1：纤维增强复合材料拉挤型材（FRP）建筑部品（一）——集成空调围护架、集成飘窗、围墙护栏、靠墙扶手、预制夹芯保温墙板用拉结件
- 图集编号
- 20CJ99-1 20CG49-1
- 图集名称
- 纤维增强复合材料拉挤型材（FRP）建筑部品（一）——集成空调围护架、集成飘窗、围墙护栏、靠墙扶手、预制夹芯保温墙板用拉结件
- 定价
- 28.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院有限公司
- 雄安万科绿色研发有限公司
- 沈阳汇斯安装工程有限公司
内容简介
本图集是以北京万科企业股份有限公司与南京斯贝尔复合材料有限责任公司联合研发并由沈阳汇斯安装工程有限公司生产的FRP集成空调围护架、FRP集成飘窗、FRP围墙护栏、FRP靠墙扶手以及FRP预制夹芯保温墙板用拉结件等纤维增强复合材料拉挤型材（FRP）建筑部品的应用技术为依据编制的国家建筑标准设计参考图集。适用于一般民用建筑工程中相应建筑部品的选型、构造及安装。
本图集为纤维增强复合材料拉挤型材（FRP）建筑部品的第一册，主要编入了集成空调围护架、集成飘窗、围墙护栏、靠墙扶手以及预制夹芯保温墙板用拉结件5种FRP建筑部品的设计说明、性能指标、构造详图及安装节点详图等，可供设计、施工人员直接参考选用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 2 |
| FRP集成空调围护架 | |
| FRP集成空调围护架说明 | 5 |
| FRP集成空调围护架百叶护栏详图 | 8 |
| FRP集成空调围护架平、立、剖面图(用于混凝土结构) | 9 |
| FRP集成空调围护架平、立、剖面图(用于预制夹芯保温墙板) | 10 |
| FRP集成空调围护架连接件详图(用于混凝土结构) | 11 |
| FRP集成空调围护架连接件详图(用于预制夹芯保温墙板) | 12 |
| 空调托架与百叶护栏连接详图 | 13 |
| 空调托架组装图 | 14 |
| FRP集成飘窗 | |
| FRP飘窗说明 | 15 |
| FRP飘窗安装示意图 | 16 |
| FRP飘窗a型、b型、c型平面及剖面图 | 18 |
| FRP飘窗安装节点详图 | 19 |
| FRP板(顶板、底板)组装示意图 | 22 |
| FRP板(顶板、底板)详图 | 23 |
| 锚栓及定位板大样图 | 24 |
| FRP侧板详图 | 25 |
| FRP围墙护栏、靠墙扶手 | |
| FRP围墙护栏 | 26 |
| FRP靠墙扶手 | 28 |
| FRP预制夹芯保温墙板用拉结件 | |
| FRP预制夹芯保温墙板用拉结件 | 29 |
更正信息
-

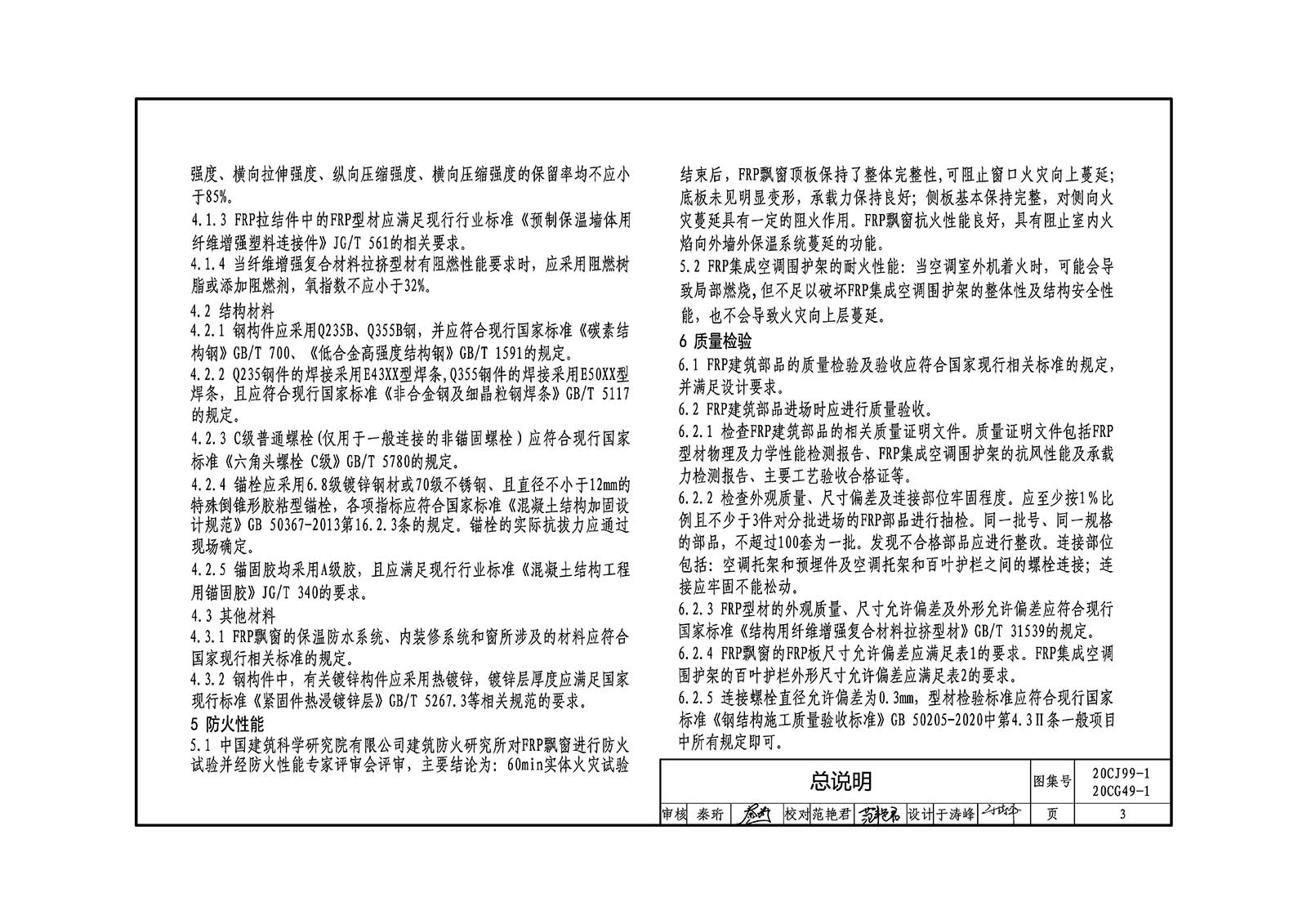

将原图集第3页第6.2.5条内容由“配套钢型材等外型尺寸最大允许偏差为0.3mm。”调整为“连接螺栓直径允许偏差为0.3mm，型材检验标准应符合现行国家标准《钢结构施工质量验收标准》GB 50205-2020中 4.3Ⅱ 一般项目中所有规定即可。”
