        本图集适用于抗震设防烈度为6 ~ 8度地区的多、高层钢筋混凝土框架结构、框架-剪力墙结构和框架-核心筒结构的公共建筑(例如办公、酒店、宿舍、宾馆、医疗病房等)。当本图集满足其他建筑类型的要求时，也可参考选用。

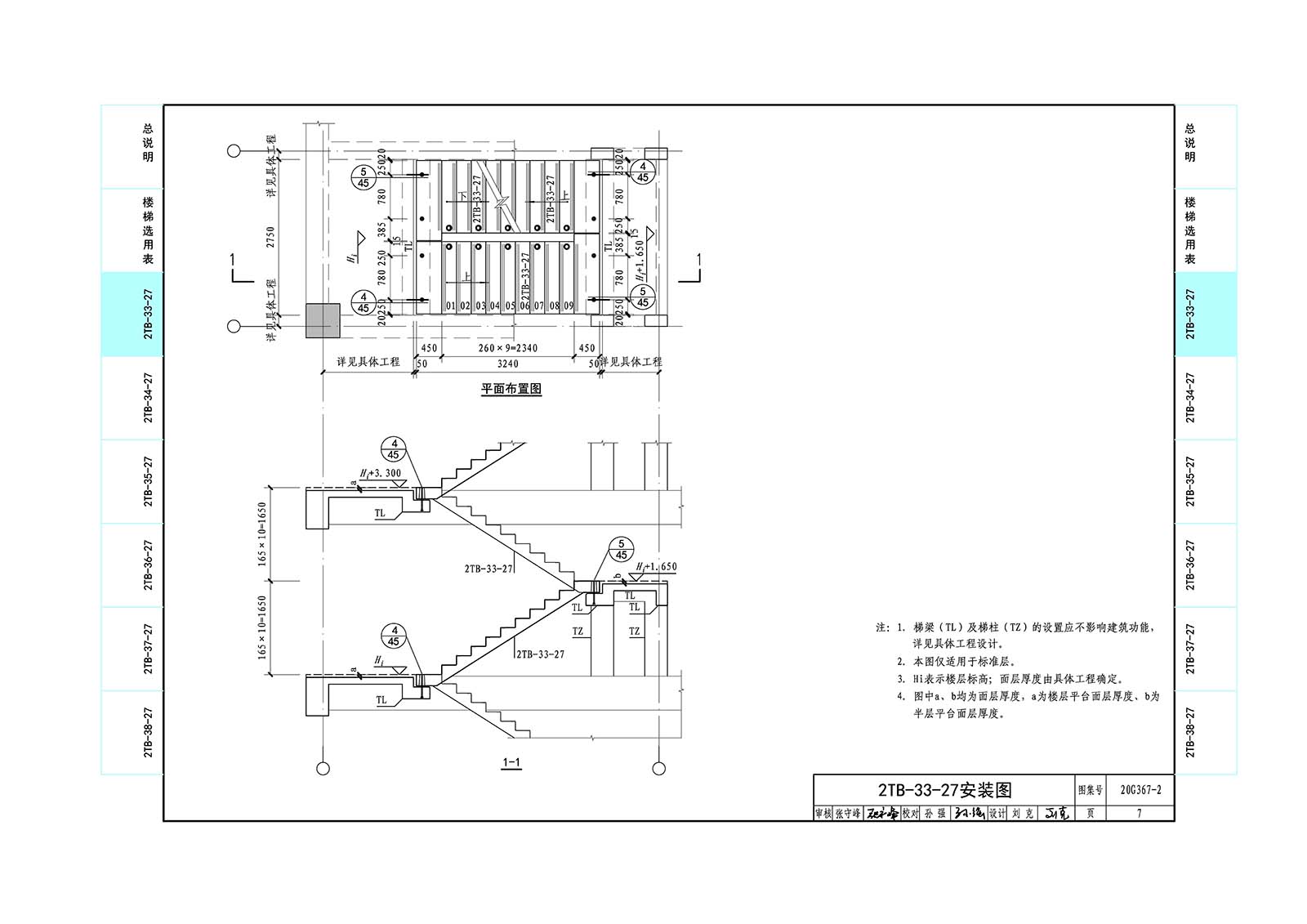

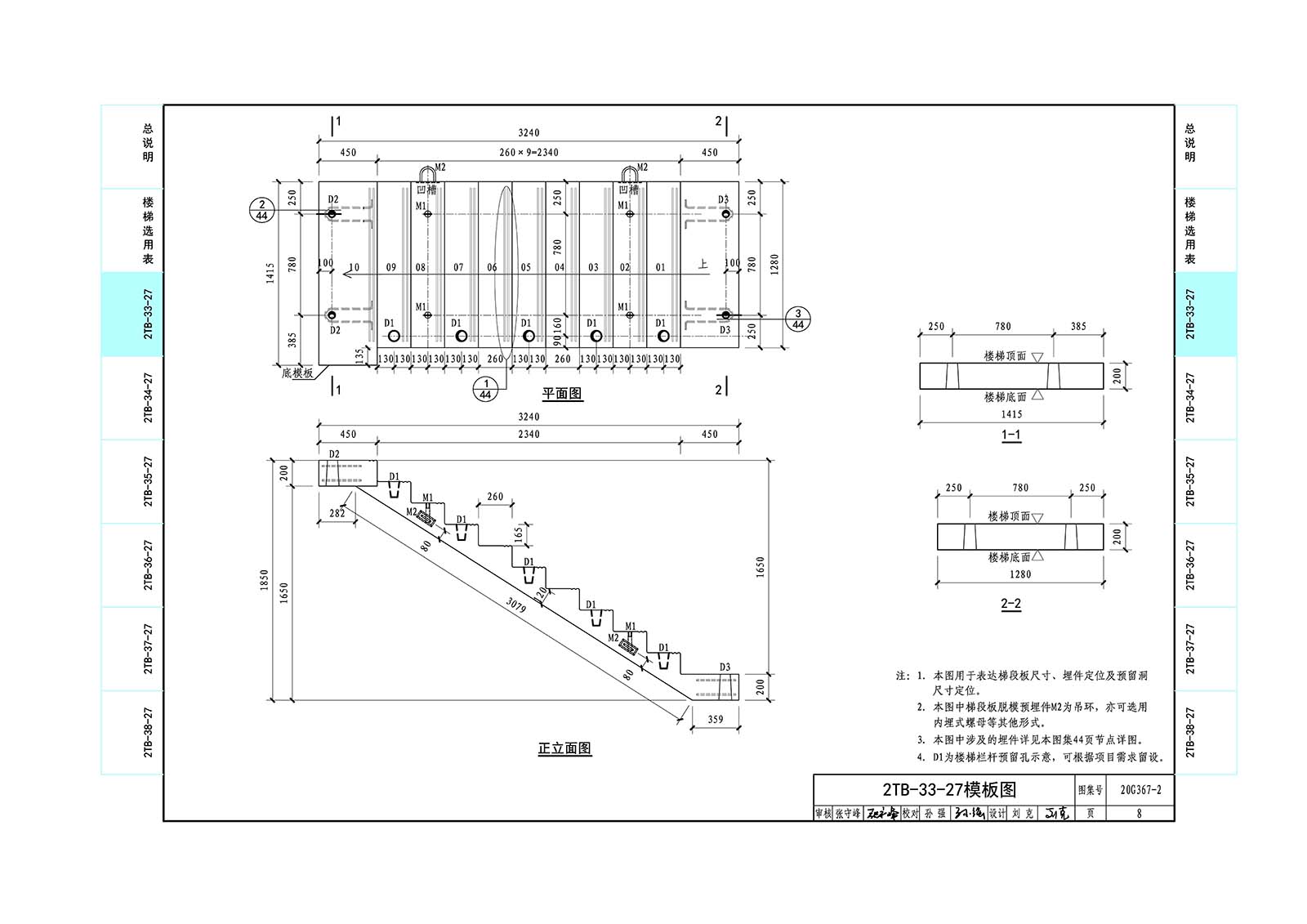

        本图集根据国家现行标准并结合工程实践经验，编制了公共建筑中常见的楼梯间净宽为2750mm的双跑楼梯和三跑楼梯。若楼梯间净宽为其他尺寸，可参照本图集使用。楼梯选用表给出建筑层高、楼梯样式、钢筋重量、混凝土方量、梯段板重等数据，方便使用人员选用。图集中配有不同型号的预制钢筋混凝土楼梯安装图、模板图与配筋图，可供设计人员直接选用或参考使用，生产单位根据设计文件及图集进行生产，施工单位按设计文件并参考图集进行安装、施工。对预制钢筋混凝土楼梯上、下端连接节点，本图集根据最新试验研究的结论给出了一种采用柔性灌浆料的连接节点，并配合该节点采用喇叭型灌浆孔及隔离层等节点构造。预制钢筋混凝土楼梯在变形要求较高的结构中，该节点具有良好的适用性，设计人员可根据具体工程情况进行选用。
