19J102-1 19G613：混凝土小型空心砌块墙体建筑与结构构造
- 图集编号
- 19J102-1 19G613
- 图集名称
- 混凝土小型空心砌块墙体建筑与结构构造
- 定价
- 58.00 元
- 开本
- 16 开
- 主编单位
- 同济大学建筑设计研究院（集团）有限公司
- 上海市房屋建筑设计院有限公司
内容简介
本图集是在05J102-1《混凝土小型空心砌块墙体建筑构造》和05G613《混凝土小型空心砌块墙体结构构造》图集的基础上，为便于设计、施工人员的使用，按统一、精简、优化原则进行编制的。适用于普通混凝土小型空心砌块、复合保温砌块、免浆混凝土小型空心砌块，抗震设防烈度小于等于8度地区的多层和低层砌体结构的民用建筑，本图集主要编制内容：
1. 混凝土小型空心砌块、复合保温砌块以及免浆混凝土小型空心砌块墙的组合配套块型。
2. 编制了适用于低层和多层小砌块墙体建筑与结构构造系列详图，建筑门窗安装、设备配件固定等详图。
3. 针对小砌块墙体易产生裂缝的问题，按各地域情况、材料类别及房屋部位，提出混凝土小型空心砌块墙体系列构造要求及防裂措施。
4. 附录提供了产品主要性能指标、复合保温和保温免浆小砌块物理性能参数表。以及砌块墙体排块和过梁选用表。
图集特点：
1. 本图集较详尽地提供了我国小砌块砌体房屋的系列建筑与结构构造，技术上是可靠的，较好地体现了混凝土小型空心砌块墙体多层房屋建筑的抗震性能设计。
2. 从建筑墙体材料革新和节约能源出发，较为全面、详细地涵盖了新材料墙体的建筑与结构构造，将促进其应用技术发展，符合我国国情。能充分满足工程设计和施工技术人员选用。
备注
替代05J102-1、05G613
目录
| 目录 | |
|---|---|

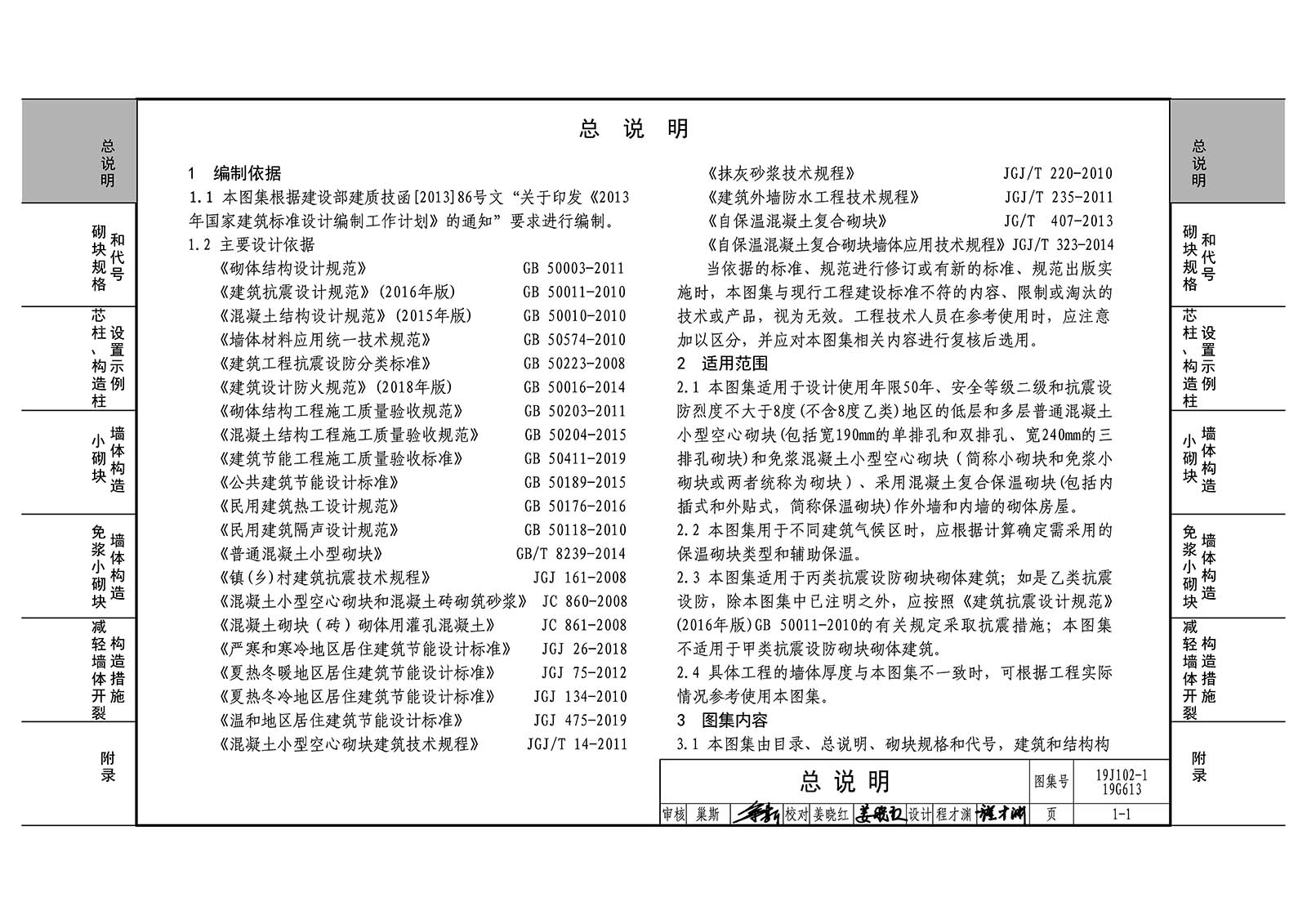

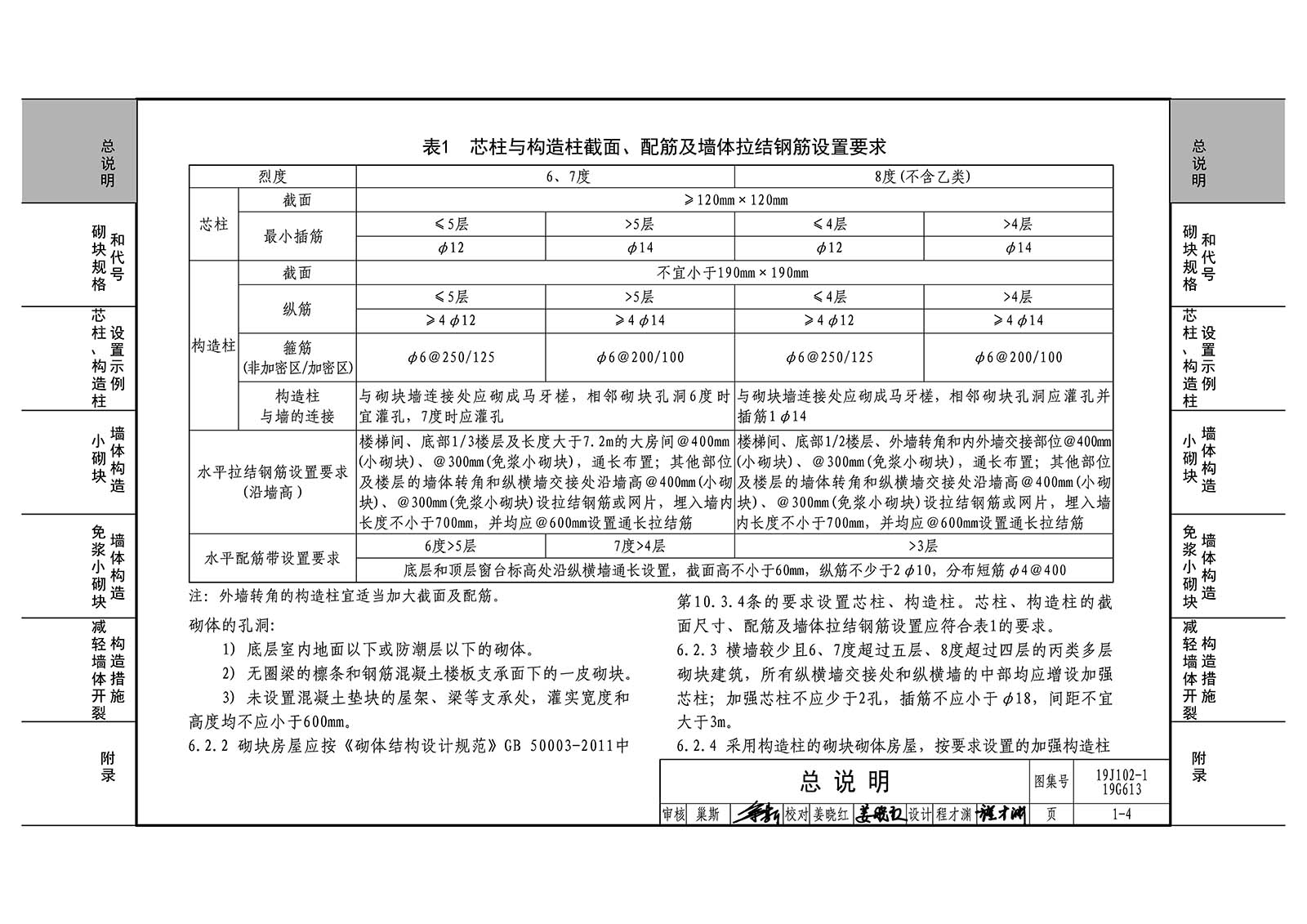

| 总说明 | 1-1 |
| 砌块规格和代号 | |
| 小砌块块型图 | 2-1 |
| 免浆小砌块块型图 | 2-5 |
| 芯柱、构造柱设置示例 | |
| 住宅楼芯柱、构造柱设置示例 | 3-1 |
| 外廊式建筑芯柱、构造柱设置示例 | 3-2 |
| 小砌块墙体构造 | |

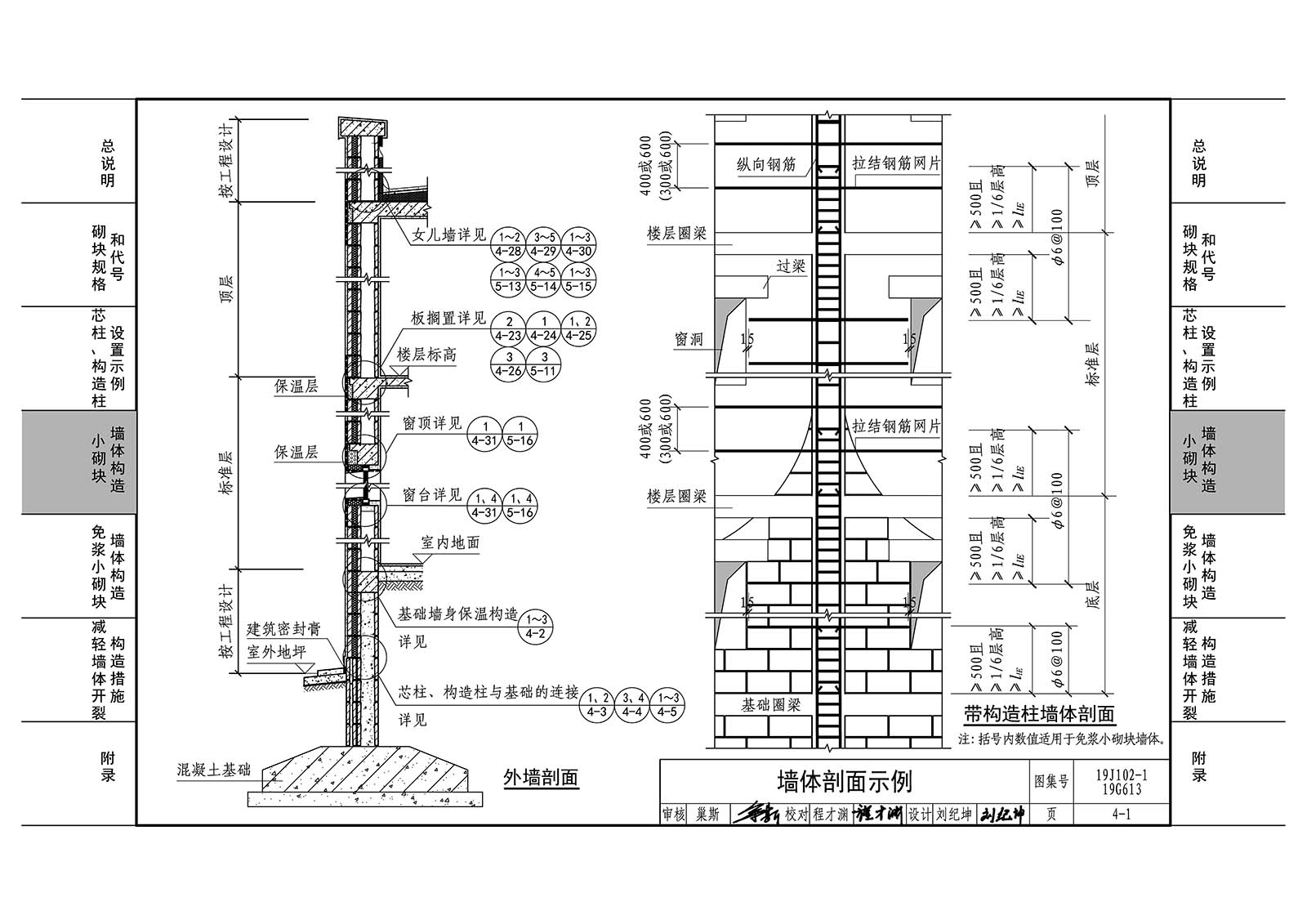

| 墙体剖面示例 | 4-1 |
| 基础墙身保温构造 | 4-2 |
| 构造柱与基础的连接 | 4-3 |
| 芯柱与基础的连接 | 4-5 |
| 有芯柱外墙的拉结 | 4-6 |
| 有构造柱外墙的拉结 | 4-9 |
| 有芯柱内墙的拉结 | 4-12 |
| 有构造柱内墙的拉结 | 4-14 |
| 扶壁柱构造 | 4-16 |
| 后砌隔墙的拉结 | 4-17 |
| 后砌隔墙的拉结及拉结网片 | 4-18 |
| 墙体拉结网片 | 4-19 |
| 圈梁构造节点 | 4-21 |
| 预制空心板支承构造 | 4-23 |
| 预制空心板硬架支模构造 | 4-24 |
| 预制空心板与外墙拉结 | 4-25 |
| 叠合板支承构造 | 4-26 |
| 楼梯间墙体构造 | 4-27 |
| 女儿墙节点平面及构造 | 4-28 |
| 女儿墙节点构造 | 4-29 |
| 女儿墙建筑节点构造 | 4-30 |
| 外墙保温窗口构造详图 | 4-31 |
| 墙身变形缝节点详图 | 4-32 |
| 屋面变形缝节点详图 | 4-33 |
| 空搁板、设备与管道固定 | 4-34 |
| 电气管线安装示例 | 4-35 |
| 电表箱安装平立面示例 | 4-36 |
| 免浆小砌块墙体构造 | |

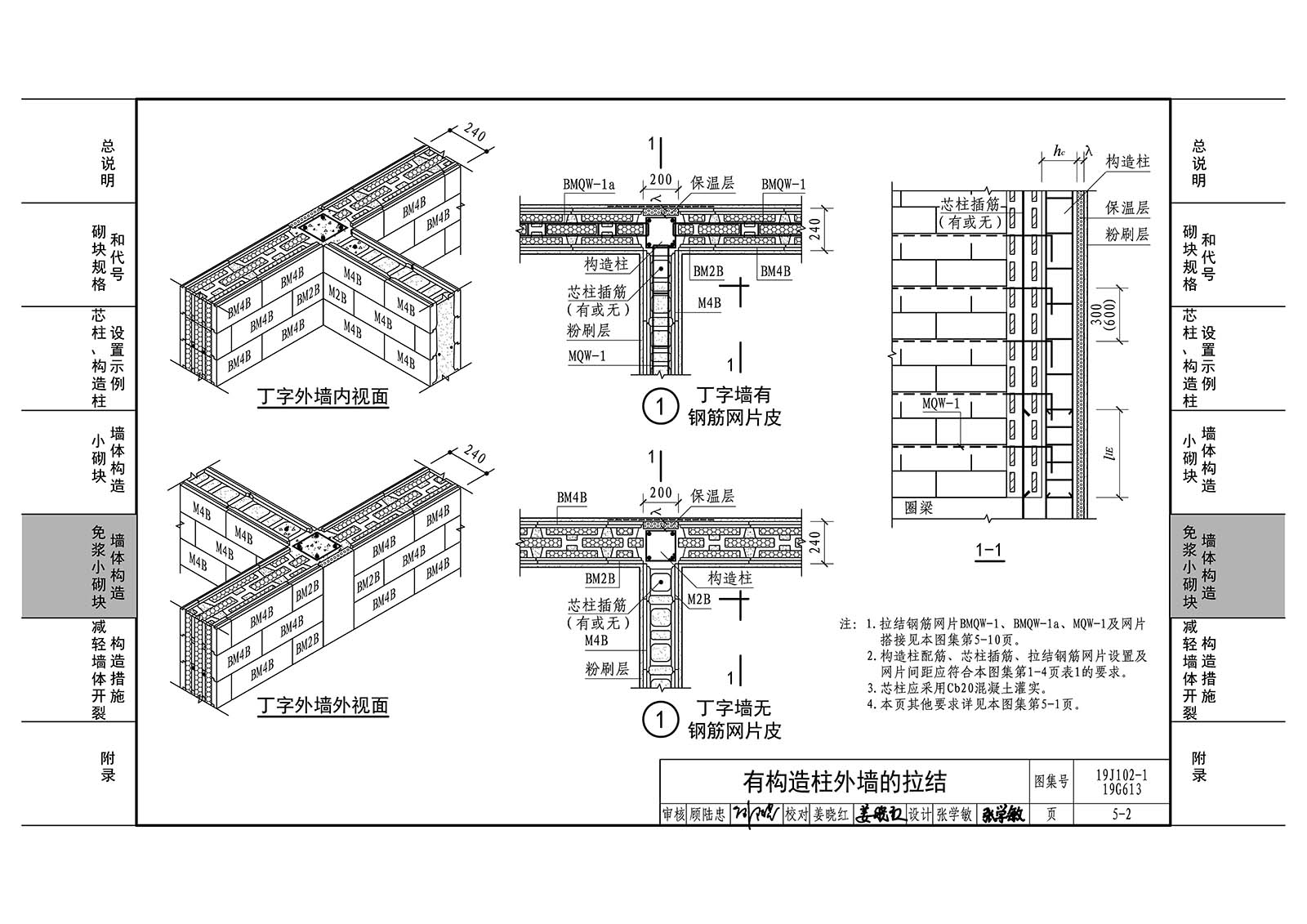

| 有构造柱外墙的拉结 | 5-1 |
| 有构造柱内墙的拉结 | 5-4 |
| 有芯柱内墙的拉结 | 5-7 |
| 后砌隔墙与墙体拉结 | 5-9 |
| 墙体拉结网片 | 5-10 |

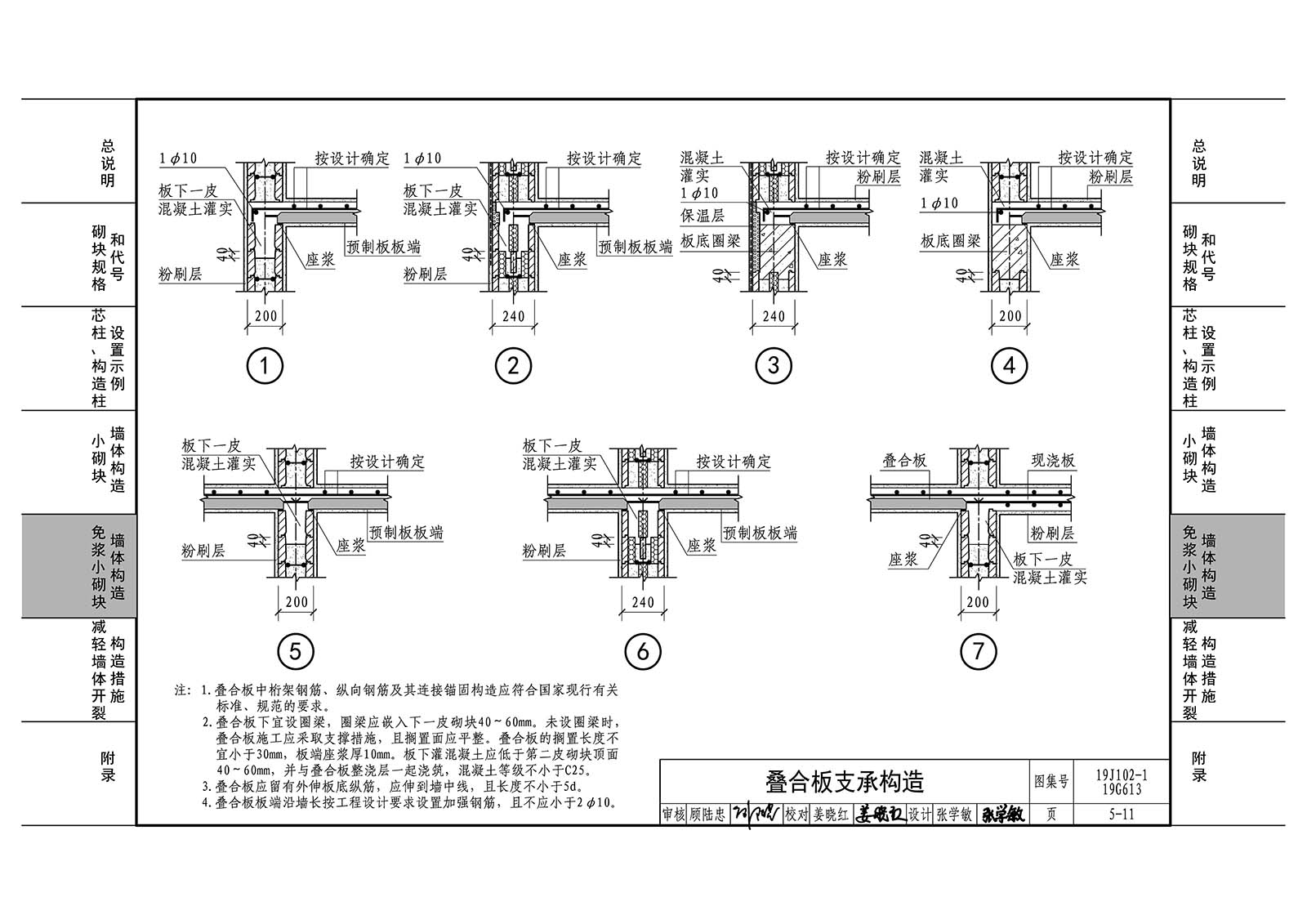

| 叠合板支承构造 | 5-11 |
| 楼梯间墙体构造 | 5-12 |
| 女儿墙节点构造 | 5-13 |
| 女儿墙建筑节点构造 | 5-15 |
| 外墙保温窗口构造详图 | 5-16 |
| 墙身变形缝节点详图 | 5-17 |
| 屋面变形缝节点详图 | 5-18 |
| 外墙辅助保温节点平面 | 5-19 |
| 减轻墙体开裂构造措施 | |
| 减轻墙体开裂措施示例图 | 6-1 |

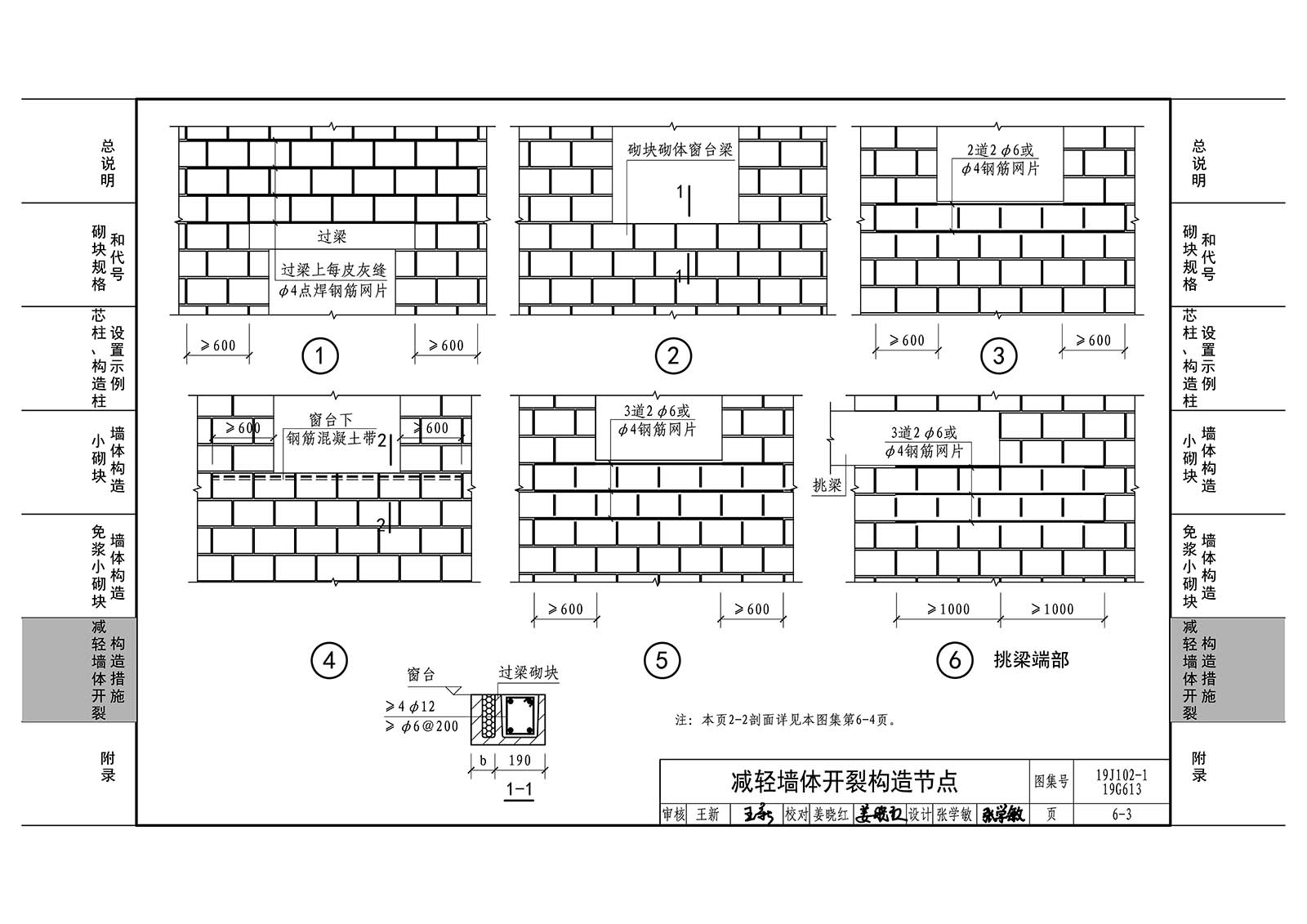

| 减轻墙体开裂构造节点 | 6-3 |
| 窗洞口侧边框构造 | 6-4 |
| 门洞口侧边框构造 | 6-5 |
| 附录 | |
| 产品主要性能指标 | 附录A-l |
| 复合保温砌块墙物理性能参数表 | 附录A-2 |
| 保温免浆小砌块墙物理性能参数表 | 附录A-3 |
| 小砌块内墙设芯柱、构造柱排块图 | 附录B-1 |
| I型保温小砌块外墙设芯柱排块图 | 附录B-2 |
| 免浆小砌块排块图 | 附录B-3 |
| 砌块过梁选用表 | 附录C-l |
