17G345:钢筋锚固板应用构造

17G345:钢筋锚固板应用构造
图集编号
17G345
图集名称
钢筋锚固板应用构造
主编单位
  • 中国建筑科学研究院有限公司
即将上市

内容简介

       本图集适用于钢筋采用圆形螺纹连接部分锚固板和圆形螺纹连接全锚固板锚固的混凝土结构构造。

       主要内容包括:一般构造及实施要求、部分锚固板应用构造详图和全锚固板应用构造详图。部分锚固板应用构造详图包括:框架角柱中间层节点配筋构造、框架边柱中间层节点配筋构造、框架中柱中间层节点配筋构造、框架柱变截面处钢筋构造、非框架梁纵筋锚固构造、梁上起柱或墙上起柱时柱的纵向钢筋锚固构造、柱插筋在基础中锚固构造、墙身竖向分布钢筋在基础中锚固构造、剪力墙水平分布钢筋不替代边缘构件箍筋时的构造、简支单跨深梁端部钢筋锚固构造、连续深梁端部钢筋锚固构造;全锚固板应用构造详图包括梁、深梁中附加横向钢筋锚固构造。

       图集中包含的常用钢筋锚固板构造做法成熟,现场施工方便。应用钢筋锚固板技术与产品,可以减少钢筋锚固区的钢材用量,缓解钢筋拥挤问题,方便钢筋工程施工,提高混凝土浇筑质量。同时,钢筋锚固板也为设计、施工人员解决特殊工况下的钢筋锚固问题提供了新方法。

目录

目录1
编制说明2
一般构造及实施要求
锚固板分类3
锚固板原材料及力学性能 使用锚固板时的钢筋牌号与对应混凝土强度等级4
使用部分锚固板时锚固区钢筋的净间距 使用全锚固板时钢筋的净间距 使用锚固板时混凝土保护层的最小厚度5
受拉钢筋基本锚固长度lab 抗震设计时受拉钢筋基本锚固长度labE6
受拉钢筋锚固长度la 受拉钢筋抗震锚固长度laE7
部分锚固板

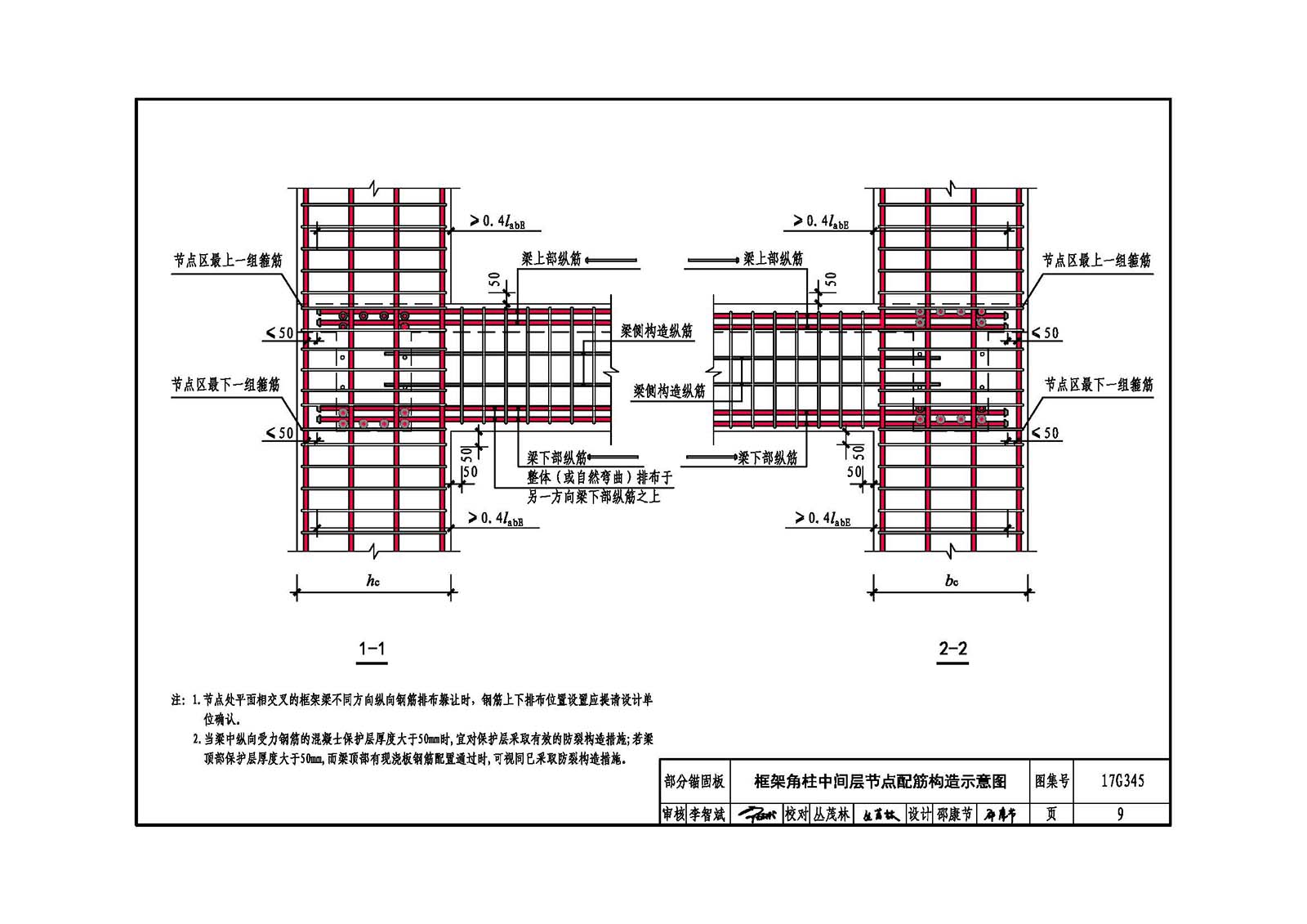

框架角柱中间层节点配筋构造示意图8
框架边柱中间层节点配筋构造示意图10

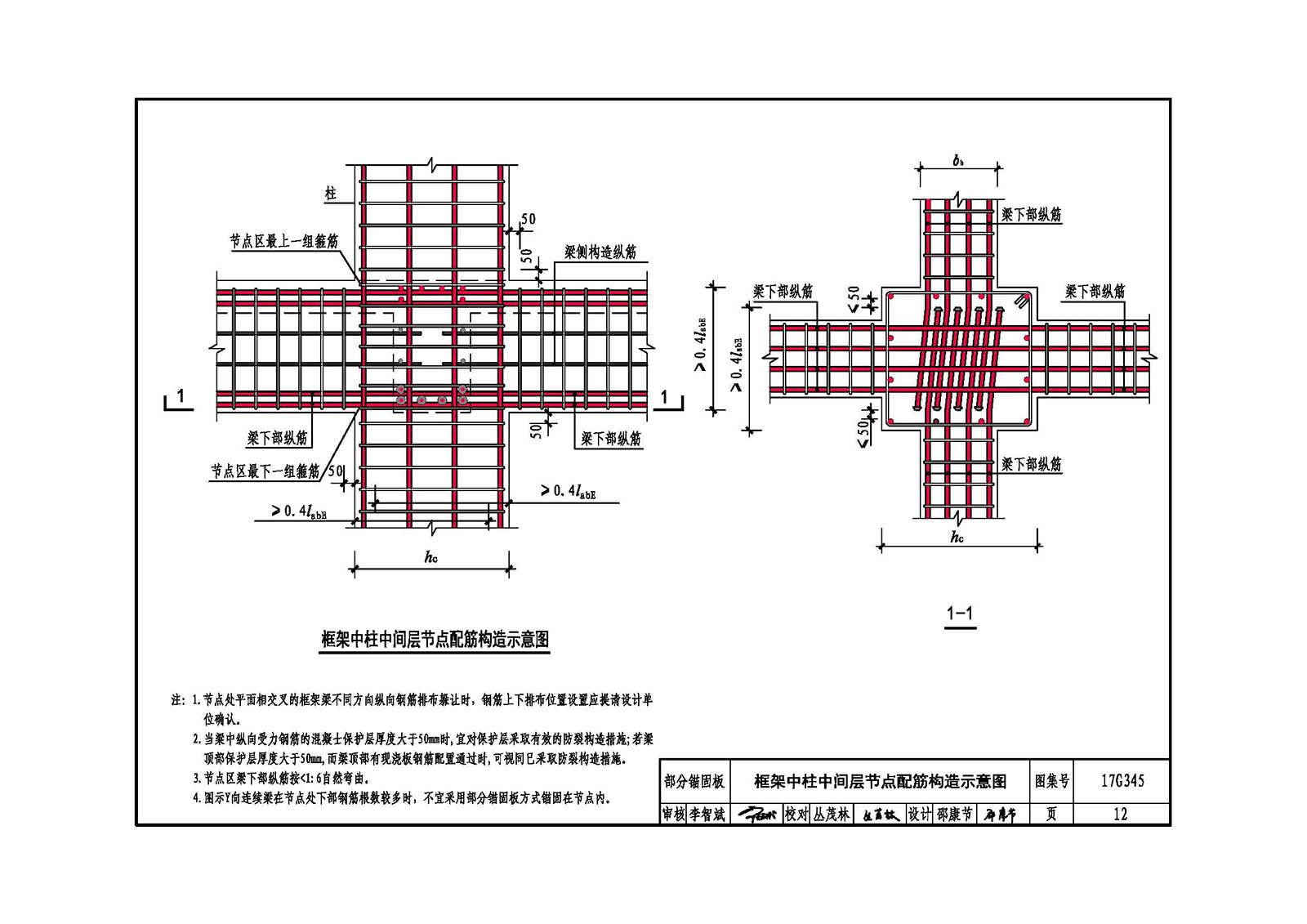

框架中柱中间层节点配筋构造示意图12
框架柱变截面处钢筋构造13
非框架梁纵筋锚固14
梁上起柱、墙上起柱时柱的纵向钢筋锚固 柱插筋在基础中锚固15
墙身竖向分布钢筋在基础中锚固16

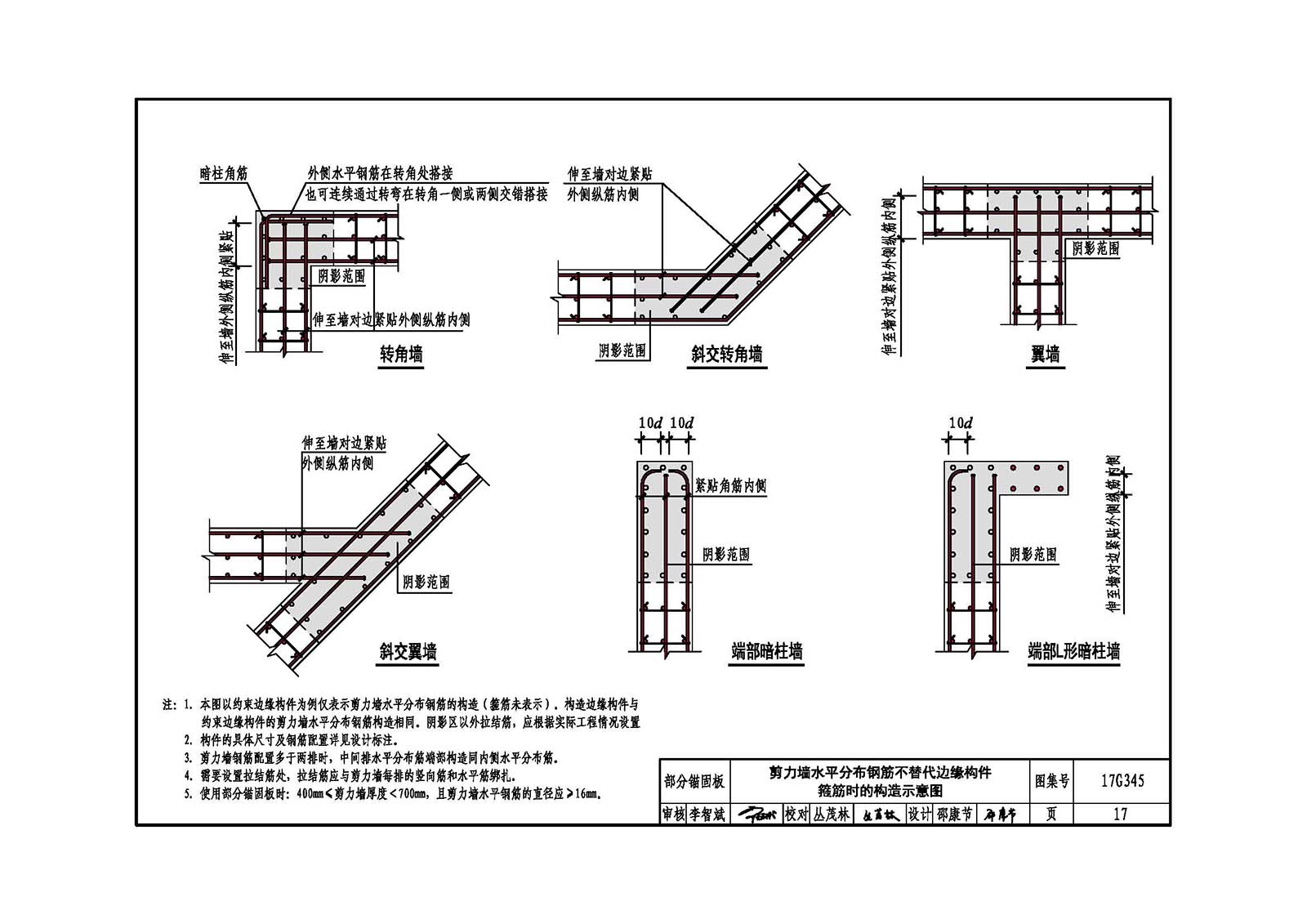

剪力墙水平分布钢筋不替代边缘构件箍筋时的构造示意图17
简支单跨深梁端部钢筋锚固19
连续深梁端部钢筋锚固20
全锚固板
梁、深梁中附加横向钢筋锚固21

样张
