18K801:暖通空调系统的检测与监控(冷热源系统分册)
- 图集编号
- 18K801
- 图集名称
- 暖通空调系统的检测与监控(冷热源系统分册)
- 定价
- 62.00 元
- 开本
- 16 开
- 主编单位
- 同方泰德国际科技(北京)有限公司
- 中国建筑标准设计研究院有限公司
内容简介
本图集是《暖通空调系统的检测与监控》系列图集中的第一册。其适用于新建、改建和扩建的民用建筑中暖通空调冷热源系统,不含燃煤锅炉房和市政热力的热源部分。当其他建筑中暖通空调冷热源系统的内容和形式与本图集一致时,可参考本图集的有关内容。
主要内容包括编制说明、通用监控要求、自控原理、仪表选用与安装、调试和运行以及附录等7个部分。
图集各部分的特点:通过“通用监控要求”图集对冷热源系统的监测、安全保护、远程控制和自动控制等功能的设计要求进行了全面、系统的阐述;结合系统要求以及自控公司的习惯做法,给出了常见冷热源设备及系统的监控原理图和自控策略说明;“仪表选用与安装、调试和运行”等部分则是针对一般设计人员欠缺、含糊的知识点编制了常见的传感器和执行器的设计选用要求和安装示意图,以及检测与监控系统的安装调试说明和运行维护说明;“附录”中列举了常用座阀、蝶阀口径估算表,设备自带控制单元信息表等,方便工程设计人员查阅、参考。
目录
目录 | 1 |
---|---|

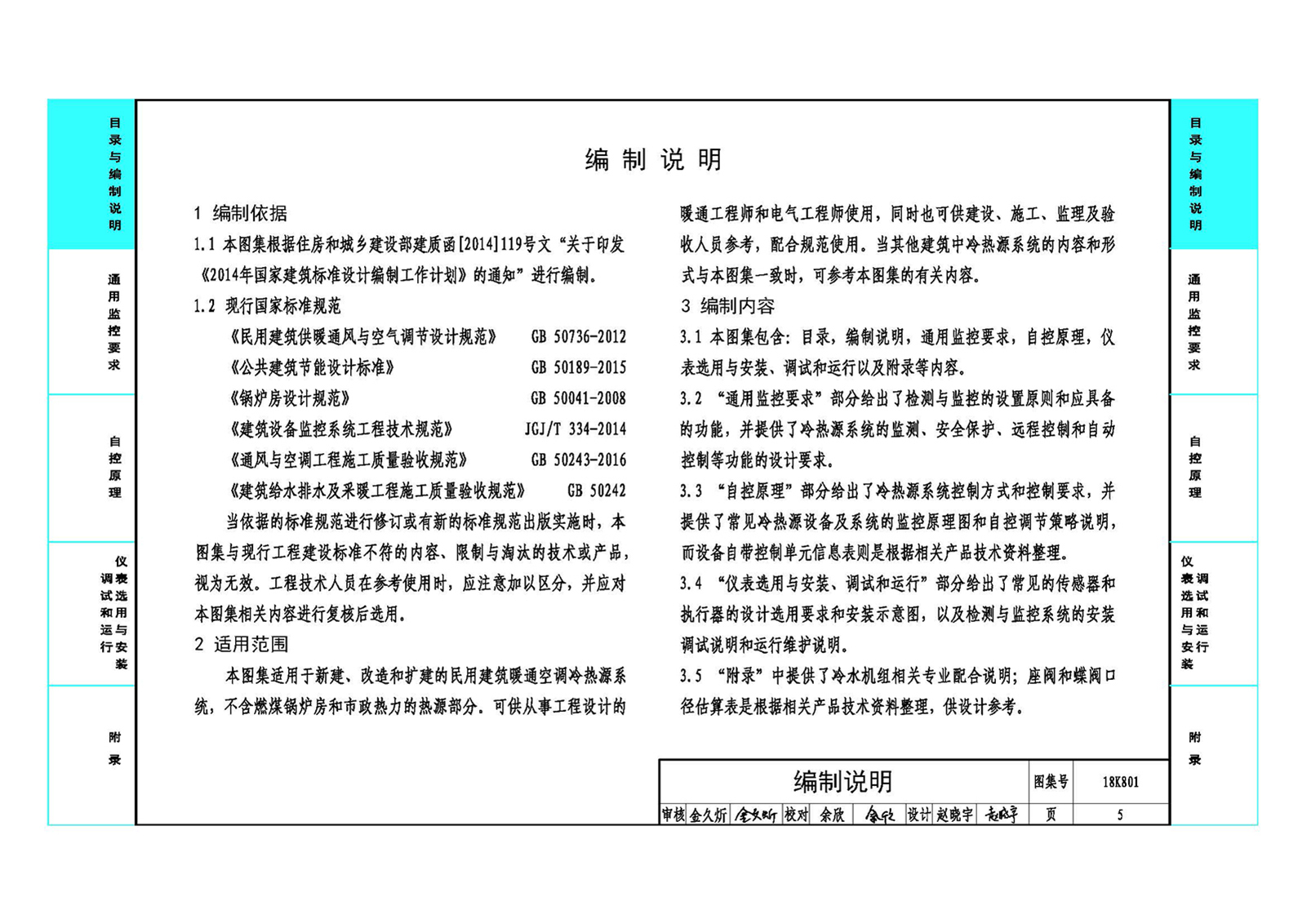

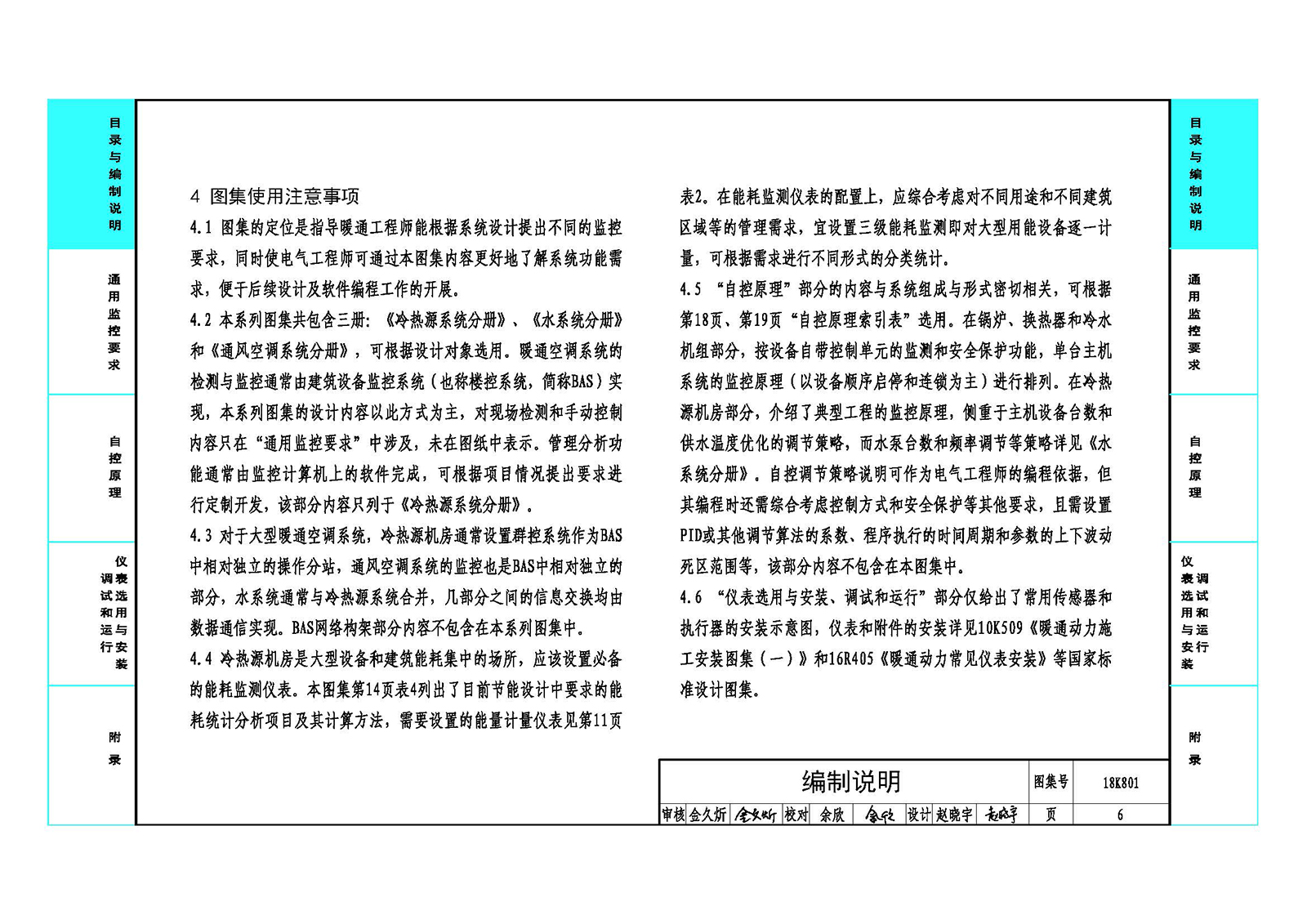

编制说明 | 5 |
图例 | 7 |
1 通用监控要求 | 9 |
2 自控原理 | 16 |
自控原理索引表 | 18 |
锅炉 | |
燃油热水锅炉通信功能 | 20 |
燃油热水锅炉安全保护功能 | 21 |
单台燃油热水锅炉系统监控原理图 | 22 |
单台燃油热水锅炉系统自控调节策略说明 | 23 |
燃油蒸汽锅炉通信功能 | 24 |
燃油蒸汽锅炉安全保护功能 | 25 |
单台燃油蒸汽锅炉系统监控原理图 | 26 |
单台燃油蒸汽锅炉系统自控调节策略说明 | 27 |
燃气热水锅炉通信功能 | 28 |
燃气热水锅炉安全保护功能 | 29 |
单台燃气热水锅炉系统监控原理图 | 30 |
单台燃气热水锅炉系统自控调节策略说明 | 31 |
燃气蒸汽锅炉通信功能 | 32 |
燃气蒸汽锅炉安全保护功能 | 33 |
单台燃气蒸汽锅炉系统监控原理图 | 34 |
单台燃气蒸汽锅炉系统自控调节策略说明 | 35 |
常压电热水锅炉通信功能 | 36 |
常压电热水锅炉安全保护功能 | 37 |
单台常压电热水锅炉系统监控原理图 | 38 |
单台常压电热水锅炉系统自控调节策略说明 | 39 |
换热器 | |
换热器(二通阀)监控原理图及自控调节策略说明 | 40 |
换热器(三通阀)监控原理图及自控调节策略说明 | 41 |
换热机组通信功能及安全保护功能 | 42 |
换热机组监控原理图 | 43 |
换热机组自控调节策略说明 | 44 |
冷水机组/热泵 | |
电动压缩式冷水机组通信功能 | 45 |
电动压缩式冷水机组安全保护功能 | 46 |
单台电动压缩式冷水机组系统监控原理图 | 47 |
单台电动压缩式冷水机组系统自控调节策略说明 | 48 |
风冷热泵机组通信功能 | 49 |
风冷热泵机组安全保护功能 | 50 |
单台风冷热泵机组系统监控原理图 | 51 |
单台风冷热泵机组系统自控调节策略说明 | 52 |
直燃型吸收式冷温水机通信功能 | 53 |
直燃型吸收式冷温水机安全保护功能(报警) | 55 |
直燃型吸收式冷温水机安全保护功能(报警停机) | 56 |
单台直燃型吸收式冷温水机系统监控原理图 | 57 |
单台直燃型吸收式冷温水机系统自控调节策略说明 | 58 |
冷热源机房 | |

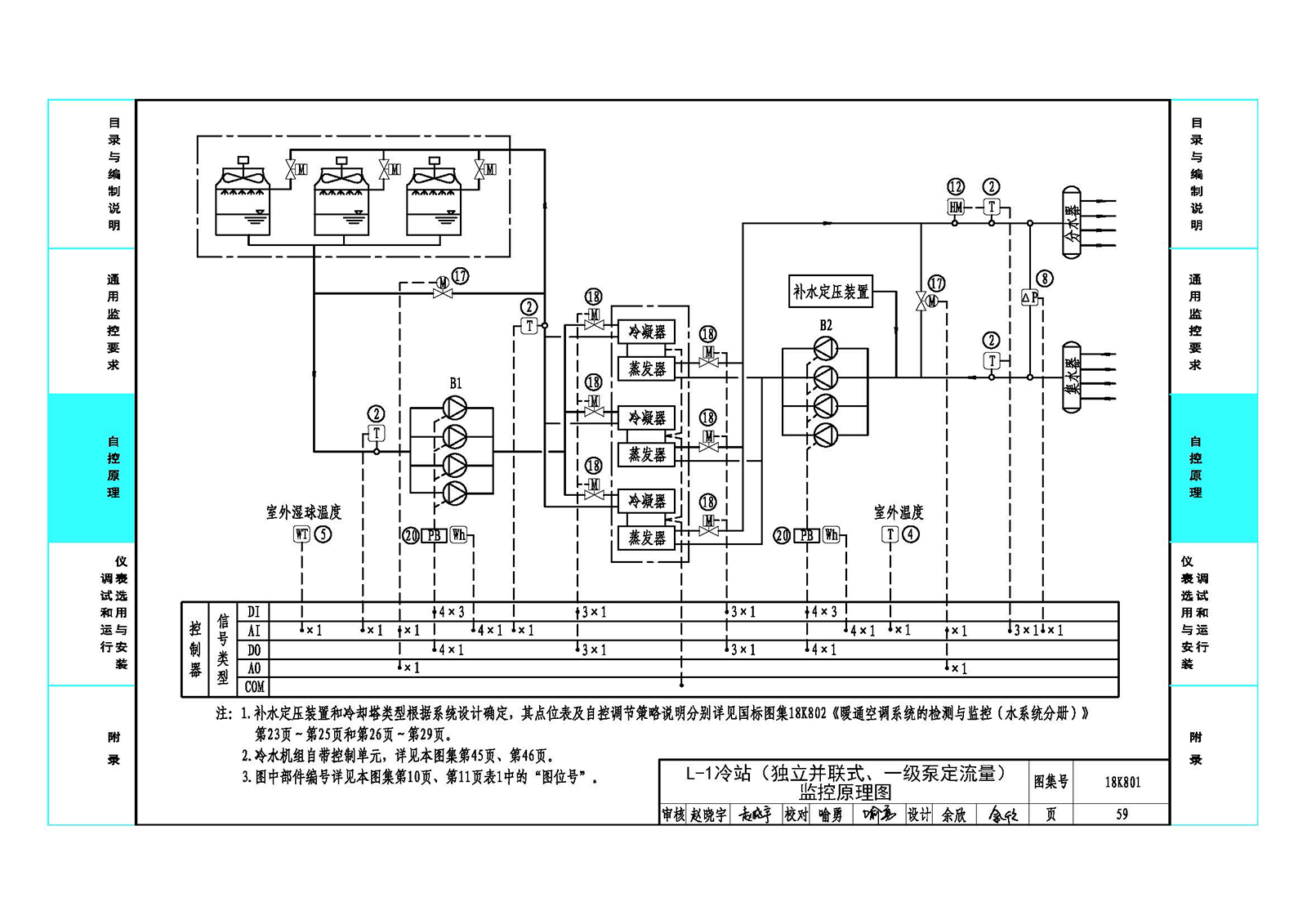

L-1冷站(独立并联式、一级泵定流量)监控原理图 | 59 |

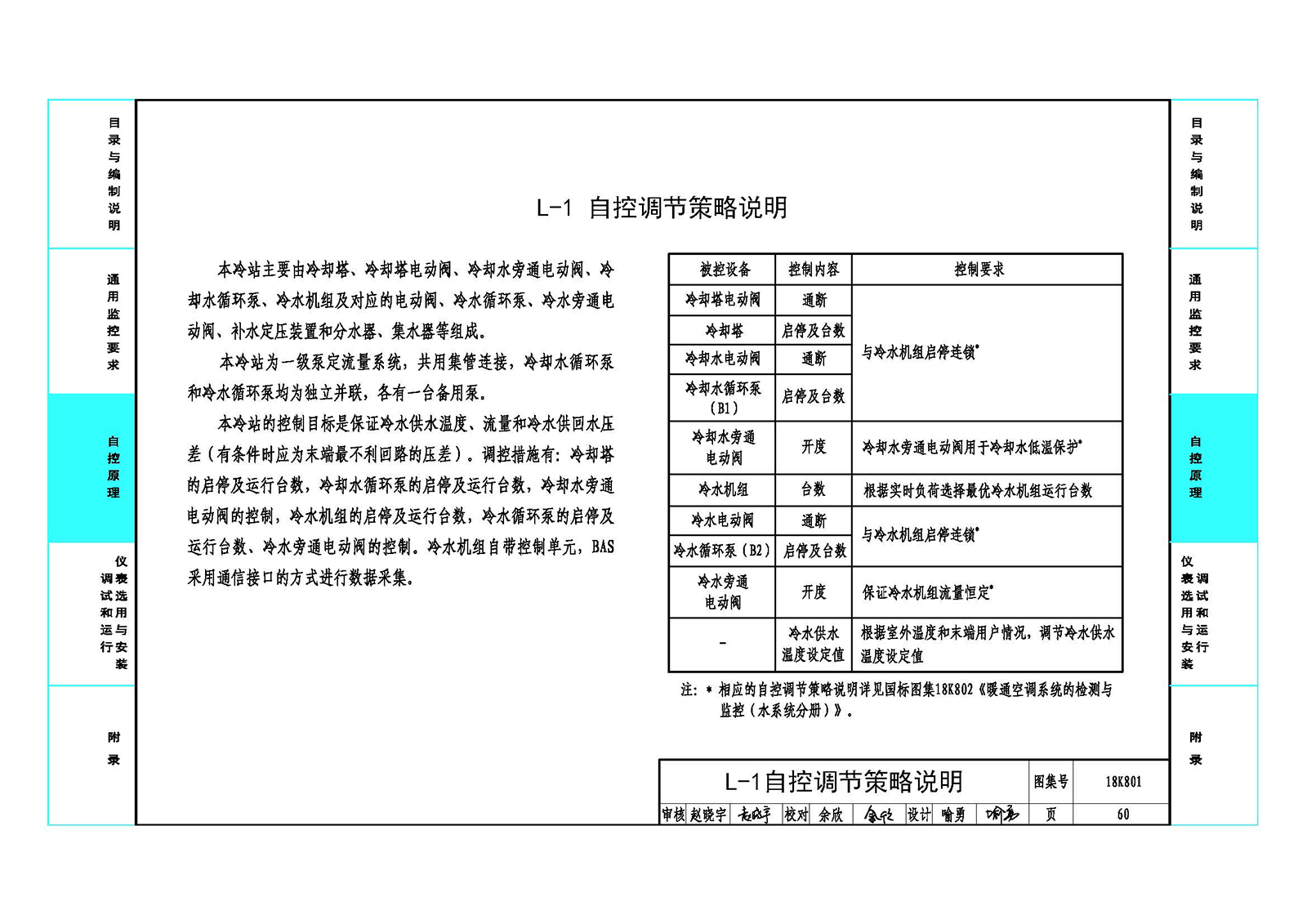

L-1自控调节策略说明 | 60 |

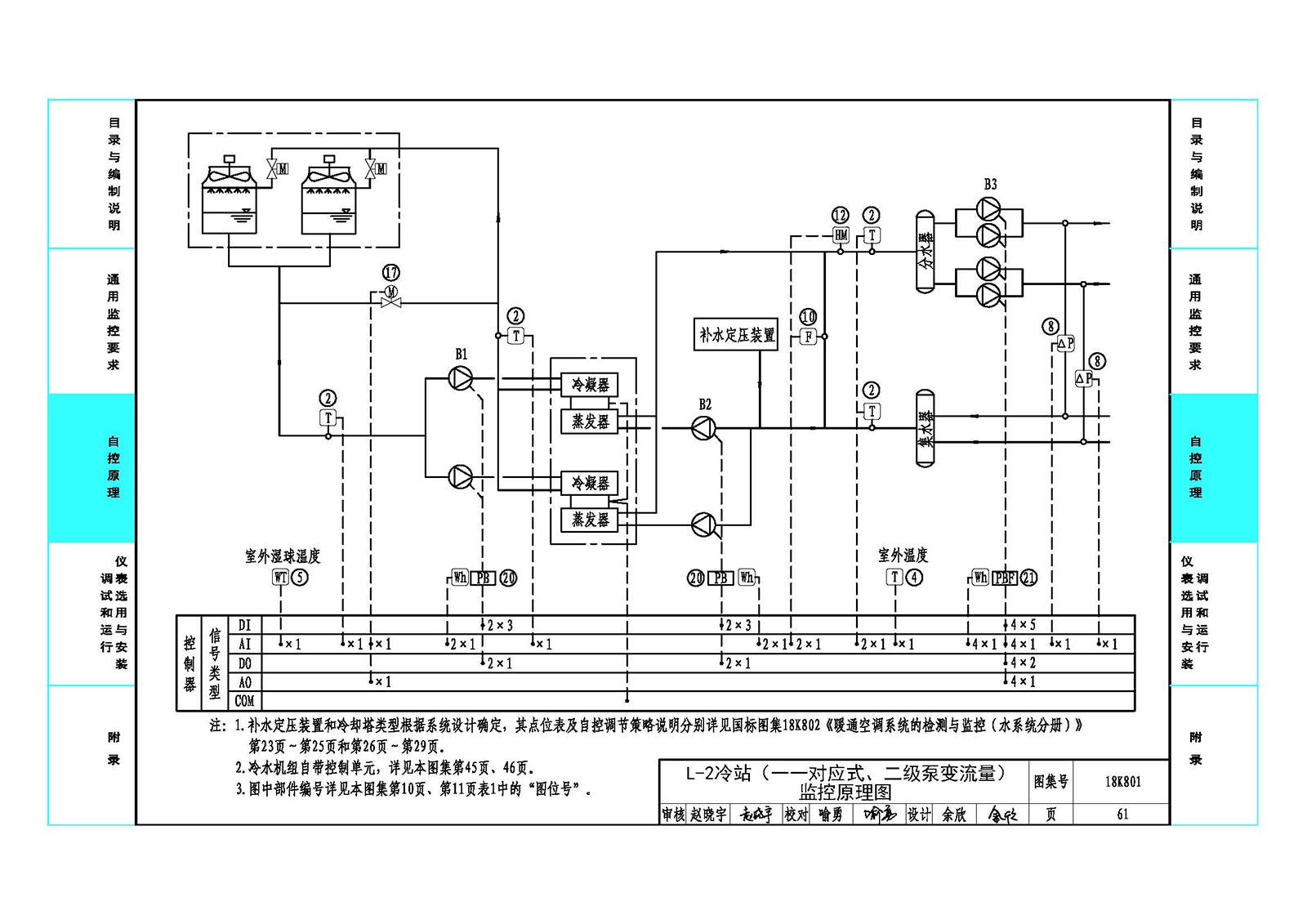

L-2冷站(一一对应式、二级泵变流量)监控原理图 | 61 |
L-2自控调节策略说明 | 62 |
L-3冷站(大小冷机、独立并联式)监控原理图 | 63 |
L-3自控调节策略说明 | 64 |
L-4冷/热站(风冷热泵机组)监控原理图 | 65 |
L-4自控调节策略说明 | 66 |
L-5冷站(主机上游串联有基载内融冰)监控原理图 | 67 |
L-5自控调节策略说明 | 68 |

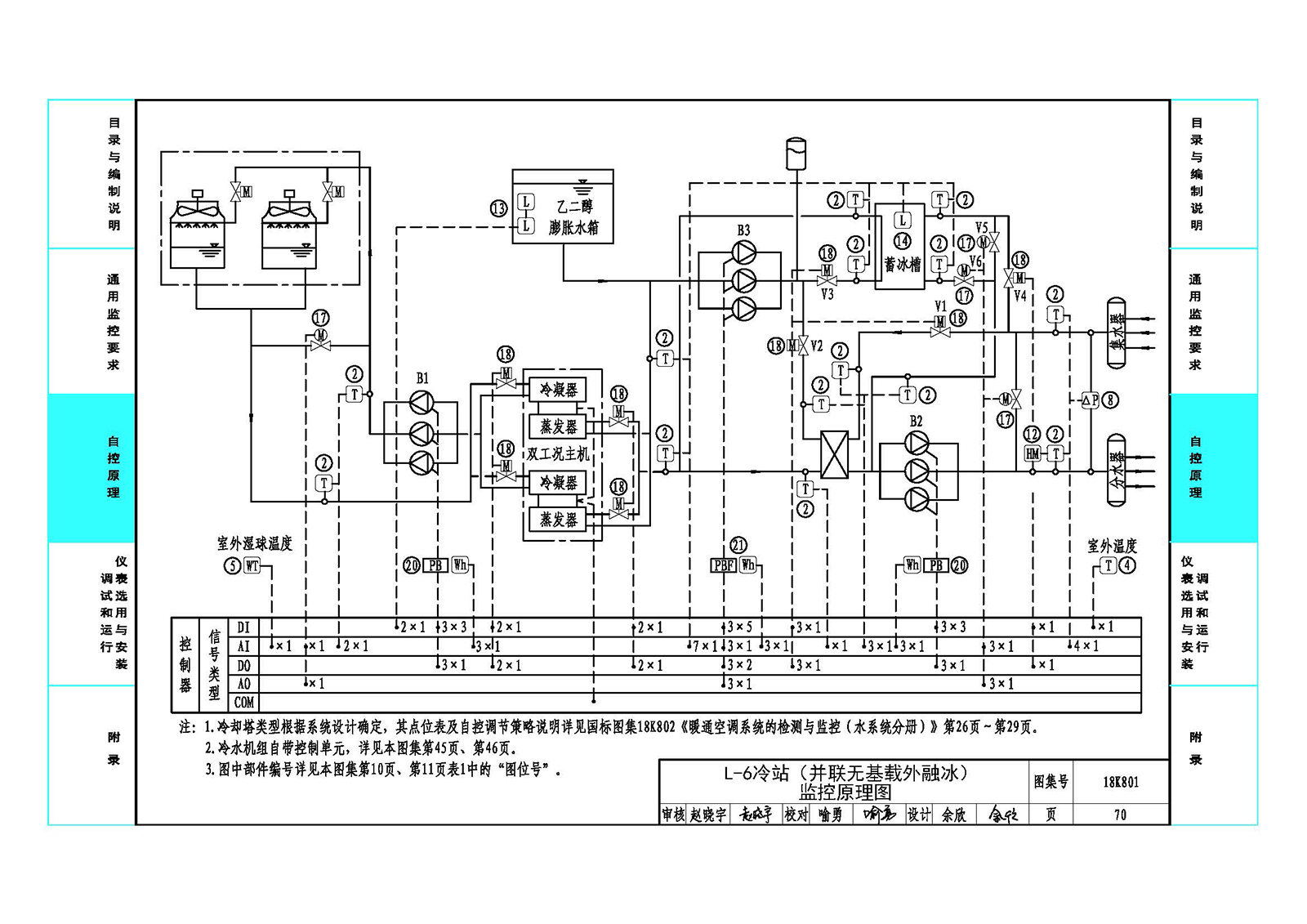

L-6冷站(并联无基载外融冰)监控原理图 | 70 |

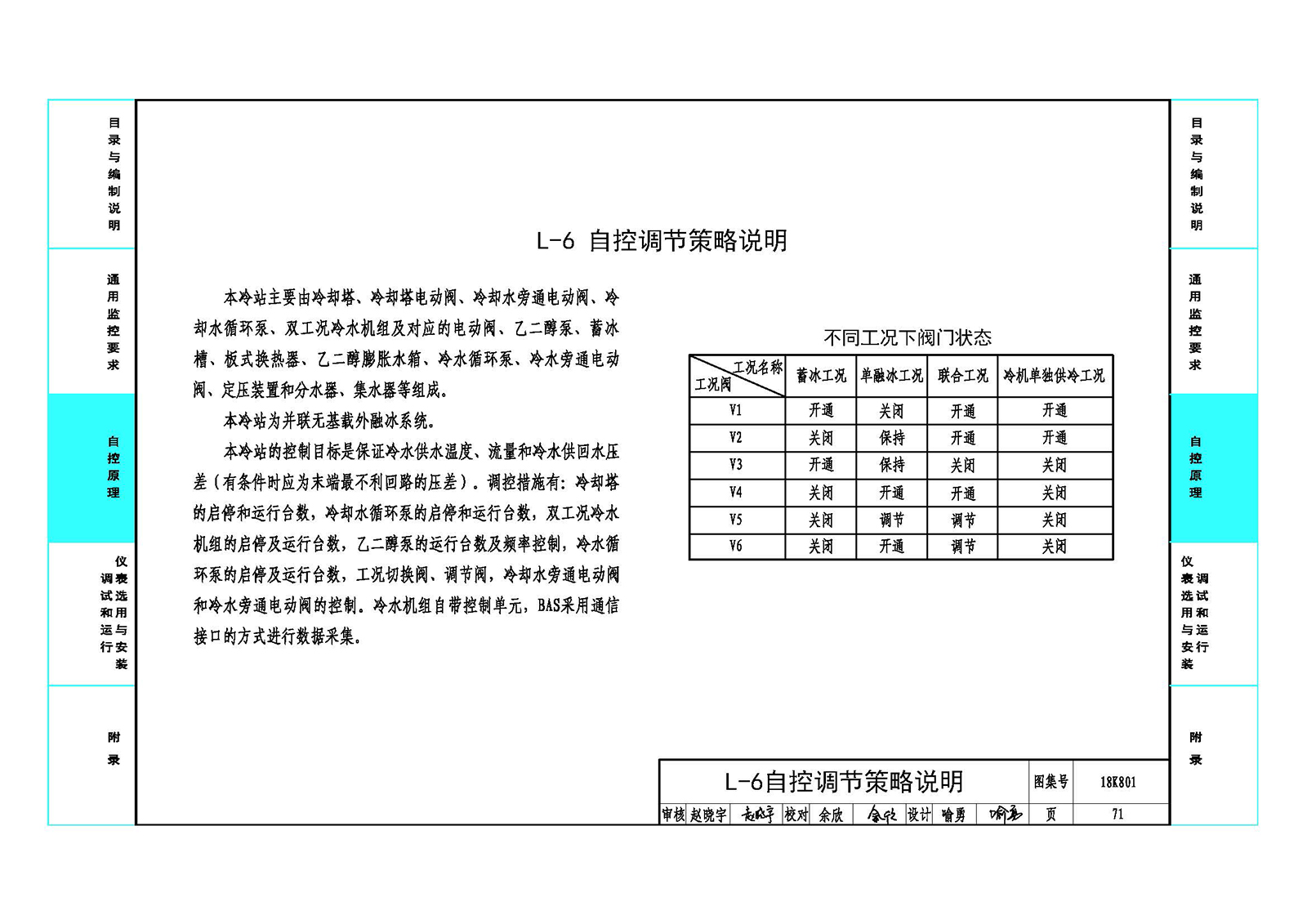

L-6自控调节策略说明 | 71 |
L-7冷站(水蓄冷)监控原理图 | 73 |
L-7自控调节策略说明 | 74 |
R-1燃气热水锅炉房监控原理图 | 76 |
R-1自控调节策略说明 | 77 |

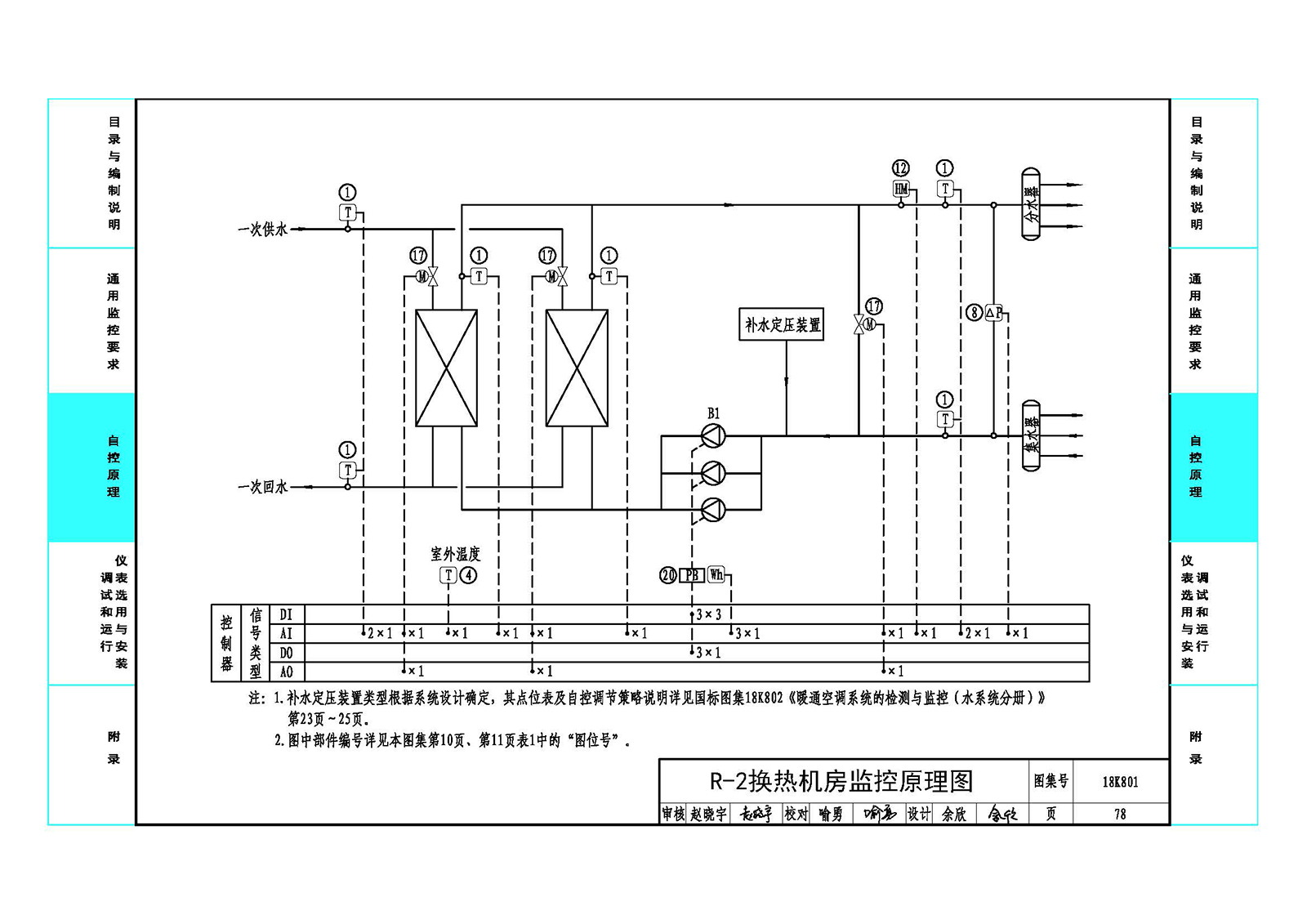

R-2换热机房监控原理图 | 78 |

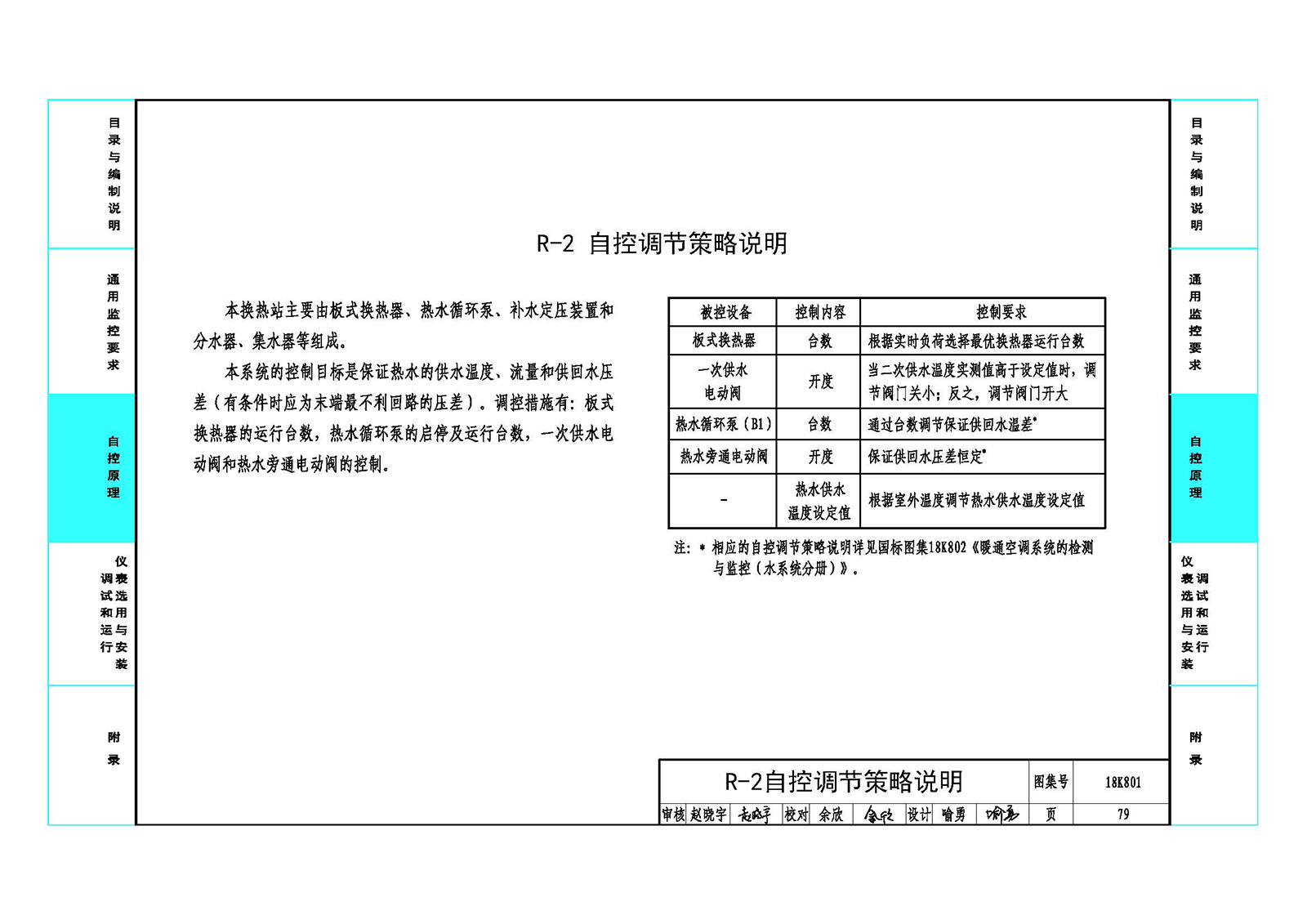

R-2自控调节策略说明 | 79 |
R-3地源热泵机房监控原理图 | 80 |
R-3自控调节策略说明 | 81 |
3 仪表选用与安装 | |
水道温度传感器安装示意图(一) | 86 |
水道温度传感器安装示意图(二) | 87 |
水道压力传感器安装示意图(一) | 88 |
水道压力传感器安装示意图(二) | 89 |
水道压差传感器安装示意图 | 90 |
流量传感器安装示意图 | 91 |
水流开关安装示意图 | 92 |
阀门执行器安装示意图 | 93 |
电动蝶阀安装示意图 | 94 |
4 施工调试说明 | 95 |
5 运行维护说明 | 97 |
附录一 冷水机组相关专业配合说明 | 98 |
1 控制器箱/柜与冷水机组接口 | 99 |
2 控制器箱/柜与冷站水系统接口 | 100 |
3 冷水机组接口功能要求 | 101 |
附录二 座阀口径估算表 | 102 |
附录三 蝶阀口径估算表 | 103 |
