    2004年，上海市政工程设计研究院根据建设部建质[2004]46号文件，编制完成了05MR102《城市道路立体交叉施工图设计深度图样》、05MR103《城市道路立体交叉可行性研究、初步设计深度图样》二册国家标准设计图集的编制。
    在承接上述国标图集编制任务之前，由于我国城市道路立体交叉设计图纸各地的图幅不统一，字体大小不统一，内容深度不统一，编排顺序不统一，给施工、管理、市场运作带来较大不便。本次对我国城市道路立体交叉设计绘图规范化提供出图样示例，对逐步提高我国城市道路立体交叉设计水平和设计质量均具有实际意义。

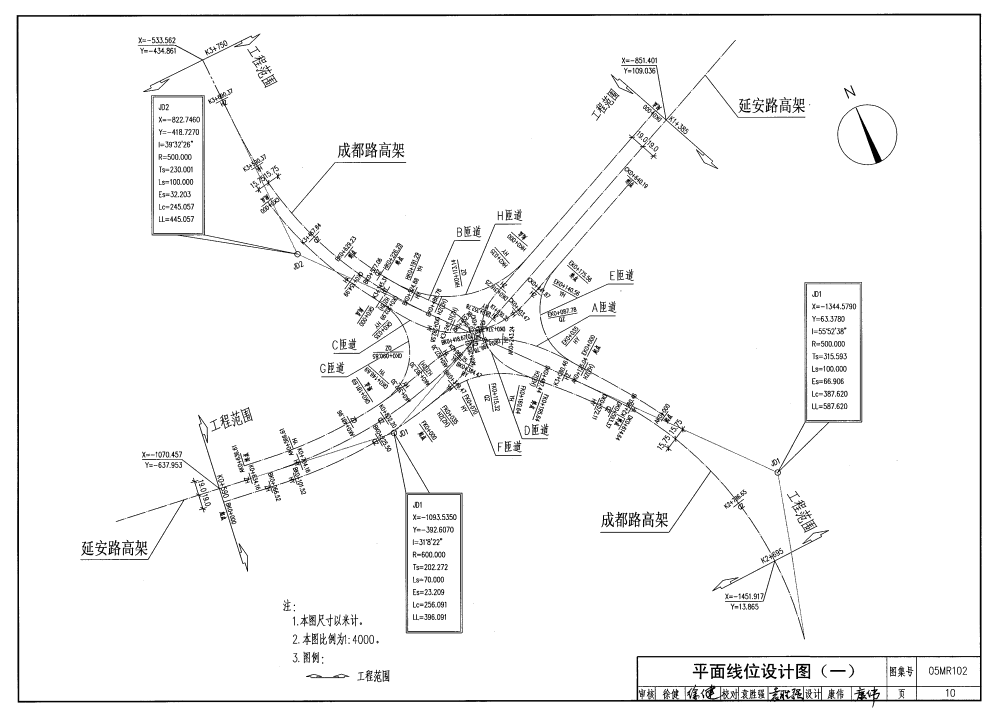

    在承接上述国标图集编制任务之后，考虑到立交有不同型式，所以在国标图集中列出15种较常用且平面布置较对称的立交，并采用典型设计，按可行性研究、初步设计、施工图设计三个阶段的要求，依据《道路工程制图标准》GB50162—92和《市政公用工程设计文件编制深度规定》建质[2004]16号文件，分别示出其图纸内容和表达深度。以三种不同型式的立交为例，对标准路段和非标准路段，如主线加宽段、主线与匝道合流、分流节点处，其加宽超高匝道与主线标高的衔接、桩号以及外侧边线的曲线渐变均需有具体数据，并且因施工放样需要，必需有立交的线位设计图，所有桩号、交点都用坐标定位，以保证桥梁结构施工的准确。
    纵断面方面比较重要的是由于立交在空间互相穿插，线条复杂，其净空和桥梁结构高度在空间上有否矛盾，对纵坡变化、交叉点桩号、标高均需在图上标明，以便校审时核对之用。
    因立交的车道增减变化，各路段不同，一个立交有许多不同的横断面，宜附在平面设计图中，使看图更为方便。
    由于立交的建立，打破了原有地面道路的交通组织，所以立交与地面的交通组织图宜表达在一张图中，以便于检查该区总体交通的合理性。

• 网友【xinxirong】点评：
  05MR102城市道路－立体交叉施工图设计深度图样，对我国城市道路立体交叉设计绘图规范化提供出图样示例，对逐步提高我国城市道路立体交叉设计水平和设计质量均具有实际意义。 值得推荐！！！！
• 网友【kwok】点评：
  对我国城市道路立体交叉设计绘图规范化提供出图样示例，对逐步提高我国城市道路立体交叉设计水平和设计质量均具有实际意义
• 网友【zhufeng060308】点评：
  现在的城市特别是大城市和那些特大城市由于城市的土地是有限的，而城市的人口在不断的增加。所以怎么样才能在有限的土地条件下多建几条路来缓解日益增加的交通压力，只一个方法就是发展立体式的道路让道路在更高的空间层建起来。所以立体交叉的方式进行城市的道路设计施工是一种很符合现实条件的。而05MR102图集就是为了建设城市立体交叉道路而出的一本图集，里面比较全面的说明了对城市立体交叉道路的施工方法等问题。
