16J502-4:内装修—细部构造

16J502-4:内装修—细部构造
图集编号
16J502-4
图集名称
内装修—细部构造
主编单位
  • 中国建筑设计院有限公司环境艺术设计研究院
  • 中国建筑标准设计研究院有限公司
即将上市

内容简介

        本图集适用于新建、改建、扩建的民用建筑室内装饰装修工程。供室内设计师及建筑设计人员选用或参考,施工单位照图施工。

        图集主要编入室内装饰装修常用的十三项内容:A 轻质隔墙挂物、B 固定家具、C 一体化照明、D 卫生洁具、卫浴设施及卫浴五金配件、E 室内门、F 建筑构件防护部品、G 柱式、H 隔扇、J 装饰壁炉、K 室内装修伸缩缝构造、L 成品隔墙、M 紧固件、N 晾衣架等装饰、装修构造做法及详图。

        图集所编内容丰富,能基本满足量大面广的室内装饰装修设计、施工的需要,满足绿色环保的要求,采用新颖、美观的式样,在装修材料的选用上,充分融合了多样性,设计有特色,力求反映新技术、新构造。图集部分内容按施工图深度编制,图集采用分项编制的方式,每个分项内容中均包括分项说明及构造详图,有些分项还编入了案例彩图等。在编制方法上除保留基本构造外,本图集更重点细化室内装饰装修设计所需的细部构造,图面采取更加清晰、形象的图文并茂表达形式,方便使用者直观、正确选用。分项说明编制详尽,设计选用要点、边界条件明确,适用范围、使用环境及施工注意事项交代清晰。

备注

替代 03J502-1、03J502-2、03J502-3

目录

目录1
总说明3
A 轻质隔墙挂物
轻质隔墙挂物说明A01

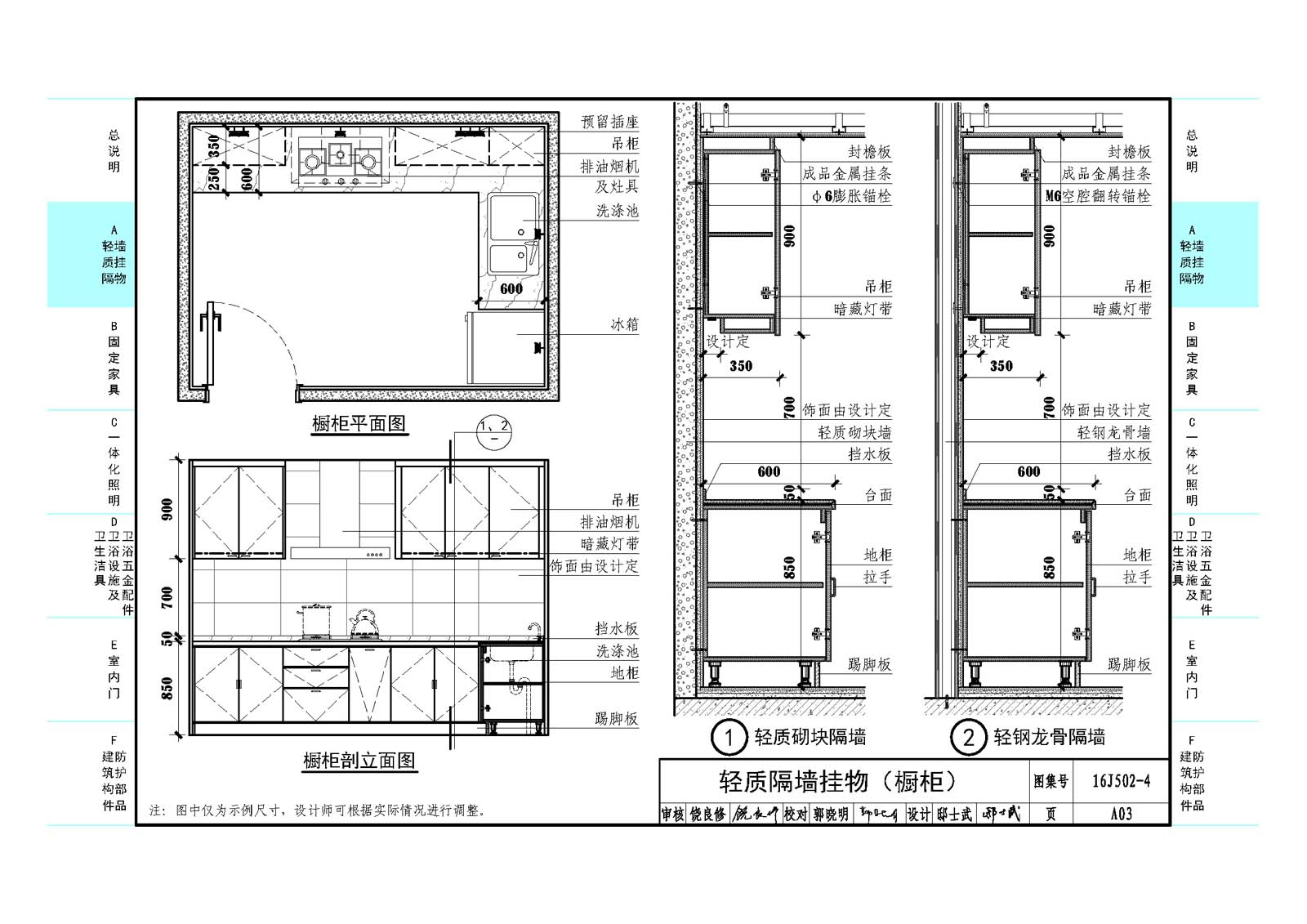

轻质隔墙挂物(橱柜)A03
轻质隔墙挂物(壁柜)A04
轻质隔墙挂物(电视)A05
B 固定家具
固定家具说明B01
服务台构造及安装B02

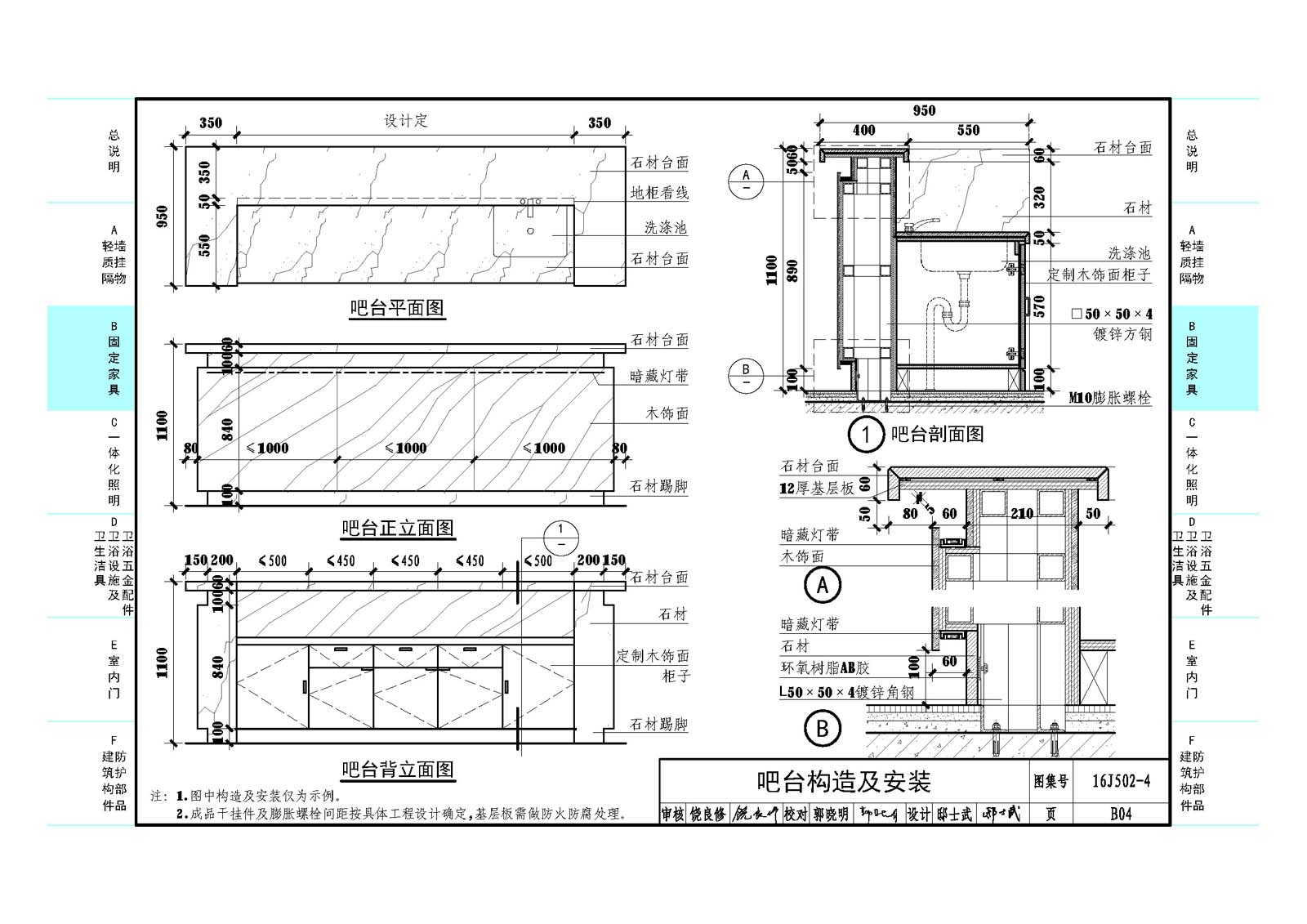

吧台构造及安装B04
座椅构造及安装B05
C 一体化照明
一体化照明说明C01
反光灯槽构造做法C02
光带构造做法C03
发光槽构造做法C04
发光顶棚构造做法C05
发光装饰墙构造做法C06

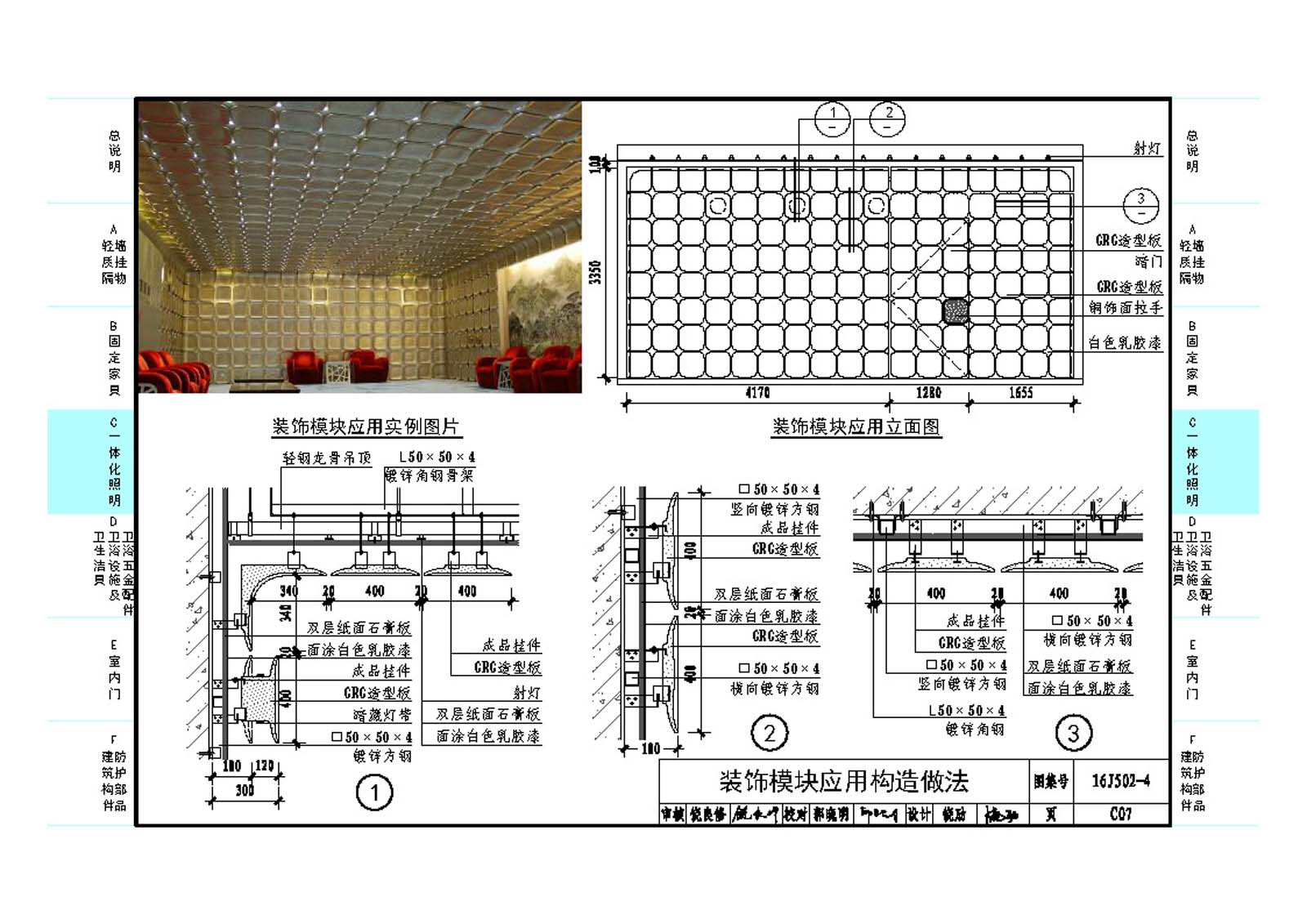

装饰模块应用构造做法C07
D 卫生洁具、卫浴设施及卫浴五金配件
卫生洁具、卫浴设施及卫浴五金配件说明D01

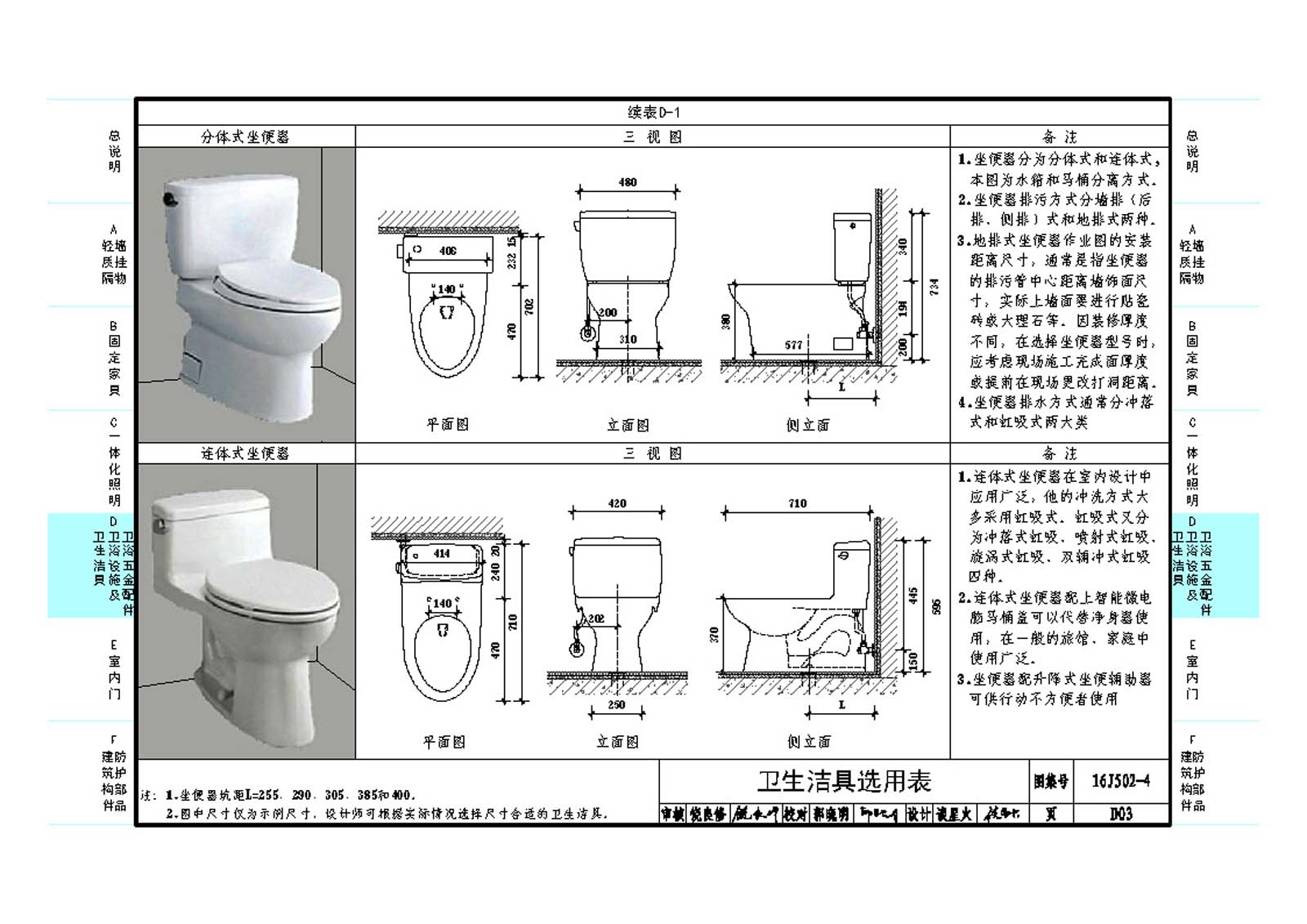

卫生洁具选用表D02
卫浴设施选用表D13
卫浴五金配件选用表D16
E 室内门
室内门说明E01
室内门立面图(一)E02

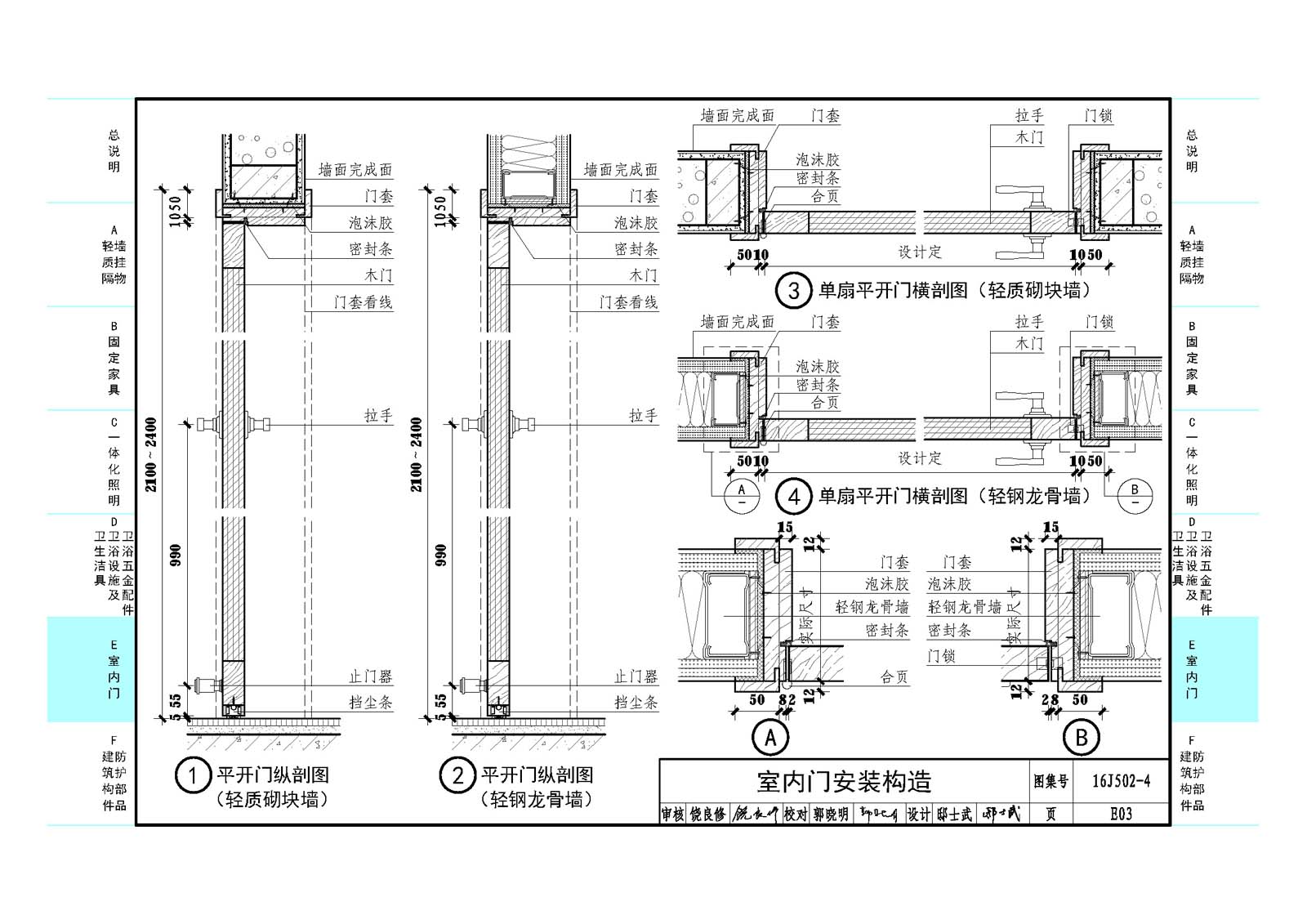

室内门安装构造E03
室内门立面图(二)E05
室内门安装构造E06
室内门五金配件E08
F 建筑构件防护部品
建筑构件防护部品说明F01

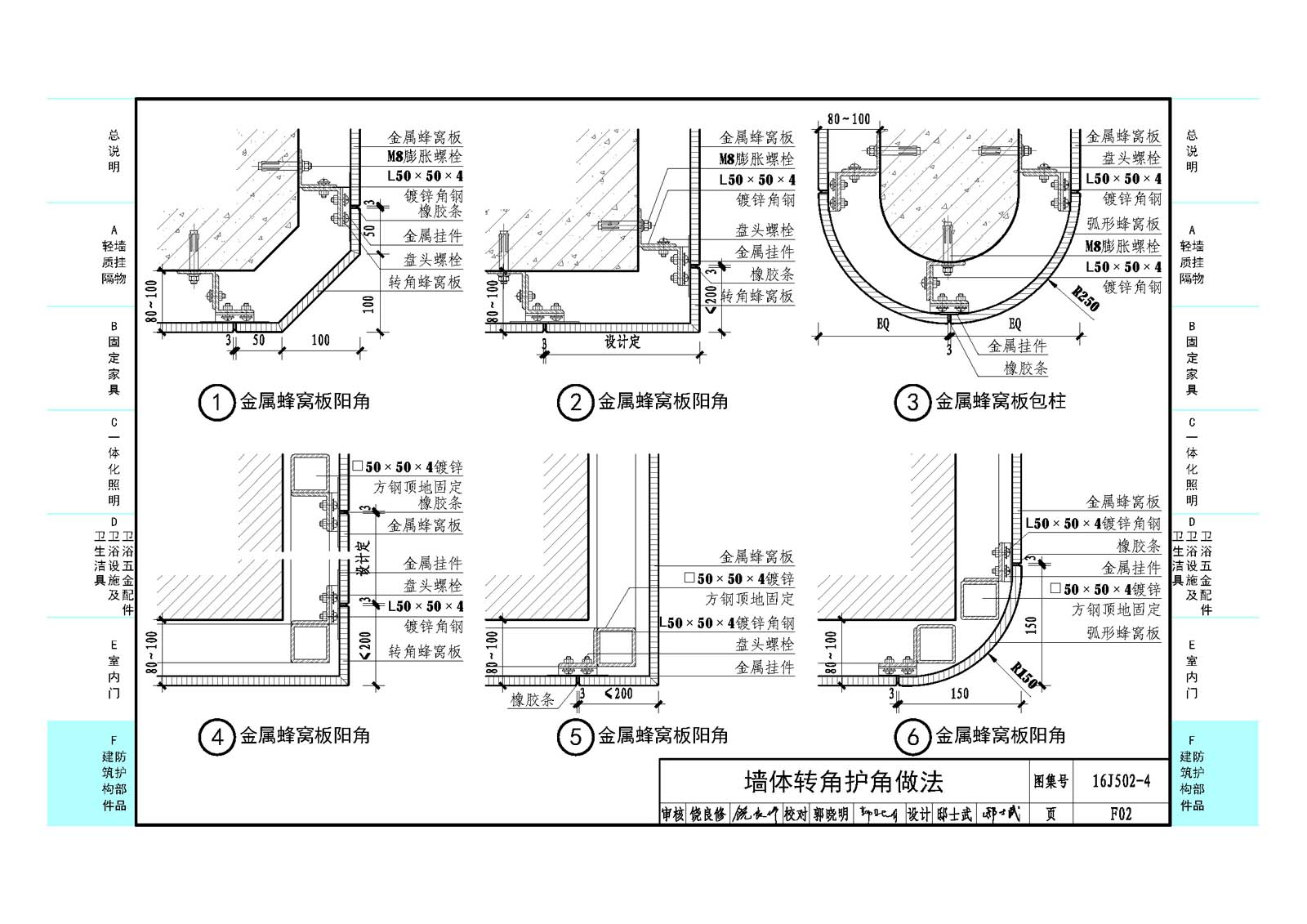

墙体转角护角做法F02
护墙扶手做法F06
G 柱式
柱式说明G01
中国传统柱础样式G02

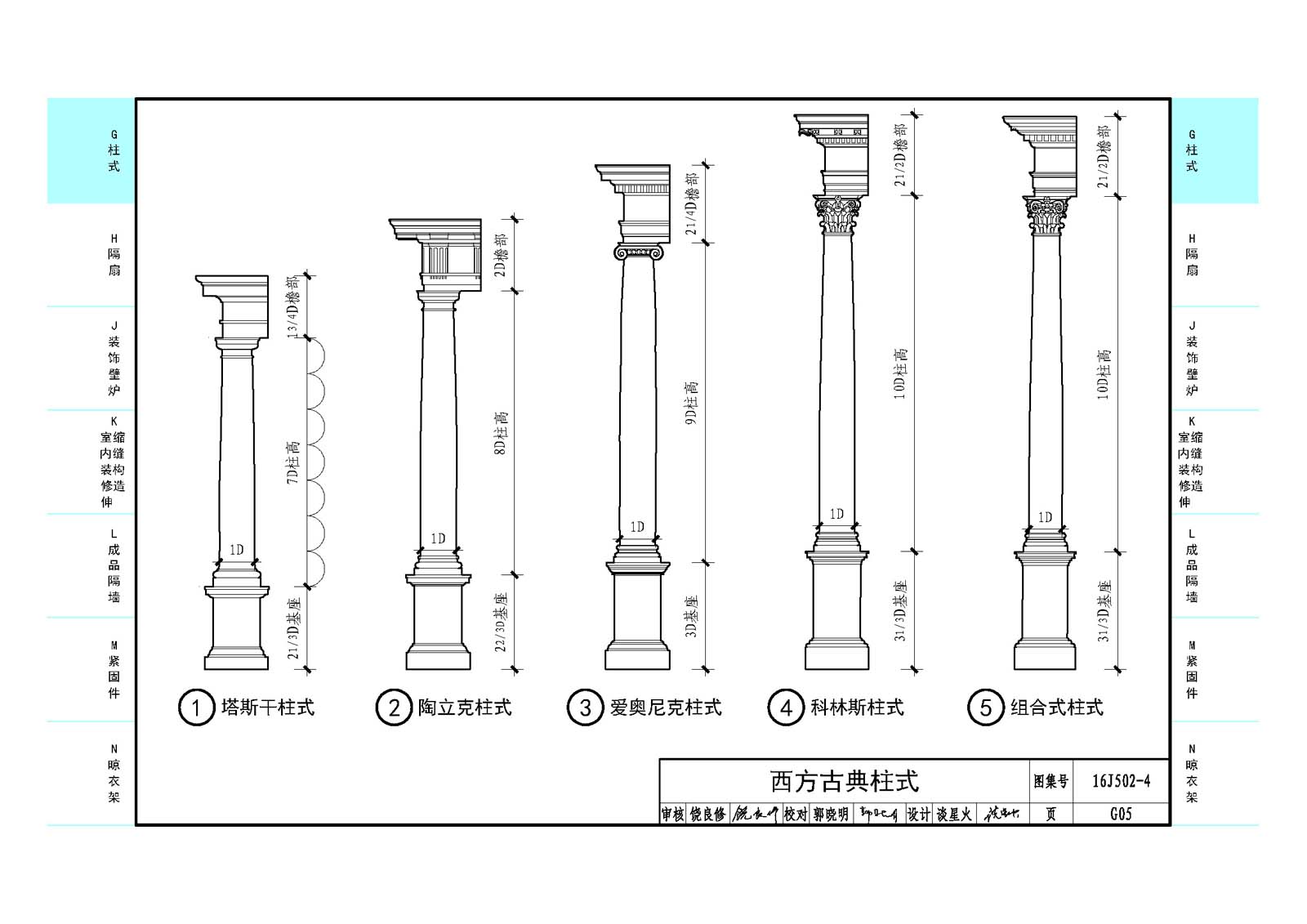

西方古典柱式G05
塔斯干柱式G06
陶立克柱式G07
爱奥尼克柱式G08
科林斯柱式G09
H 隔扇
隔扇说明H01

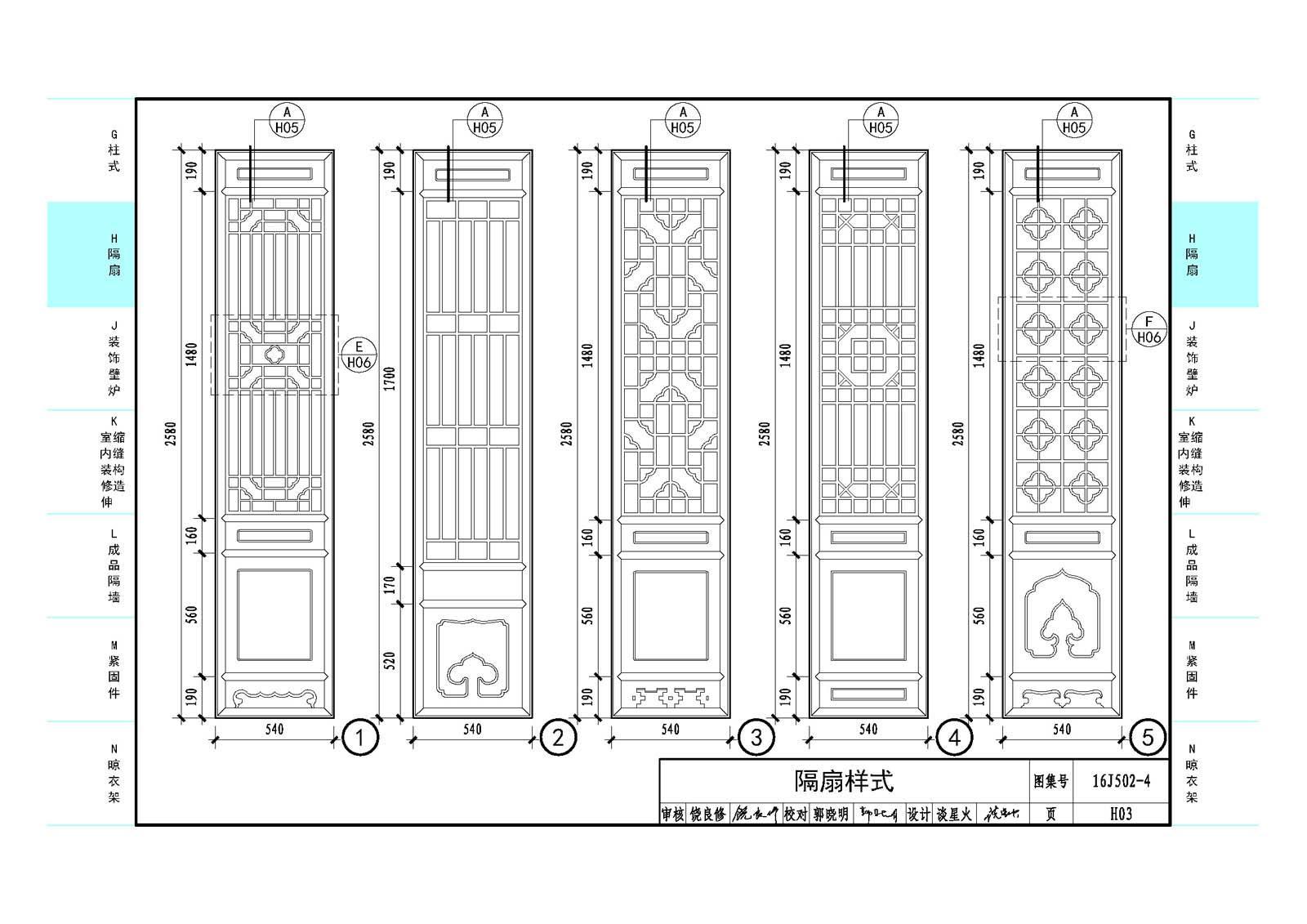

隔扇样式H02
隔扇做法详图H05
花罩做法详图H07
J 装饰壁炉
装饰壁炉说明J01
装饰木质壁炉及构造J02
装饰石膏壁炉及构造J03
现代装饰石材壁炉及构造J05
现代装饰壁炉及构造J06
K 室内装修伸缩缝构造
室内装修伸缩缝说明K01
楼(地)面伸缩缝(嵌l型金属条)做法K02
楼(地)面伸缩缝(嵌L型金属条)做法K03
L 成品隔墙
成品隔墙说明L01
成品隔墙案例L02
成品隔墙选用表L03
成品隔墙构造L04
M 紧固件
紧固件说明M01

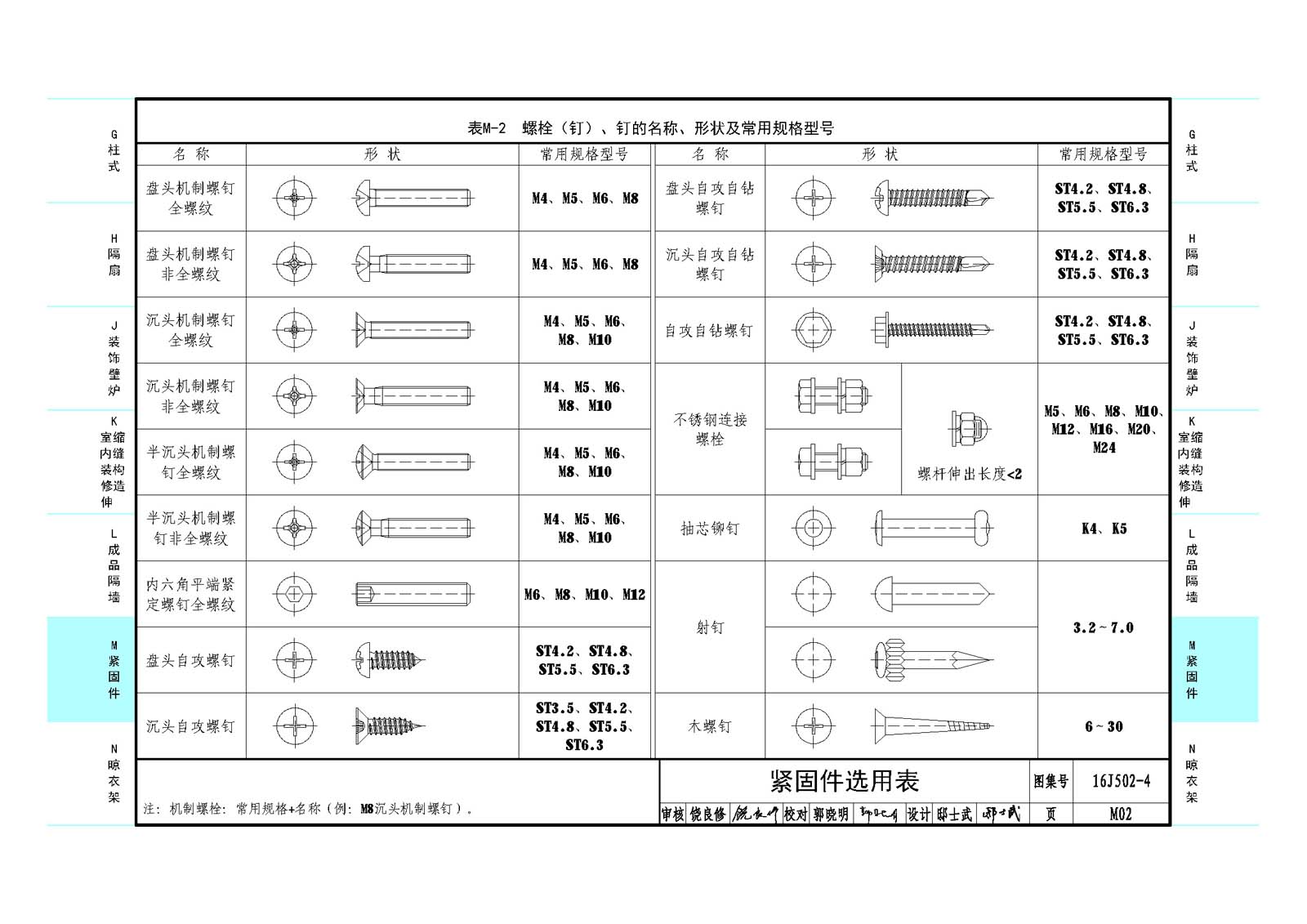

紧固件选用表M02
N 晾衣架
晾衣架说明N01
相关技术资料108
