15G108-6:《门式刚架轻型房屋钢结构技术规范》图示

15G108-6:《门式刚架轻型房屋钢结构技术规范》图示
图集编号
15G108-6
图集名称
《门式刚架轻型房屋钢结构技术规范》图示
定价
39.00 元
开本
16 开
主编单位
  • 中国建筑标准设计研究院有限公司
  • 西安建筑科技大学

内容简介

        本图集适用于房屋高度不超过18m,房屋高宽比小于1,承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖、无桥式吊车或有起重量不大于20t的A1~A5工作级别桥式吊车或3t悬挂式起重机的单层钢结构房屋。不适用于按现行国家标准《工业建筑防腐蚀设计规范》GB 50046-2008规定的对钢结构具有强腐蚀介质作用的房屋。主要内容为对《门式刚架轻型房屋钢结构技术规范》的疑难、复杂、不易操作的条文及其条文说明用形象、直观的图、表及文字说明对规范条文进行深入、翔实的解释,以便使用者能够正确理解、把握规范,提高此类结构的质量、经济性和工作效率。供设计、施工、监理、审图等方面的工程技术人员参考使用。

目录

目录1
总说明2
1 总则3

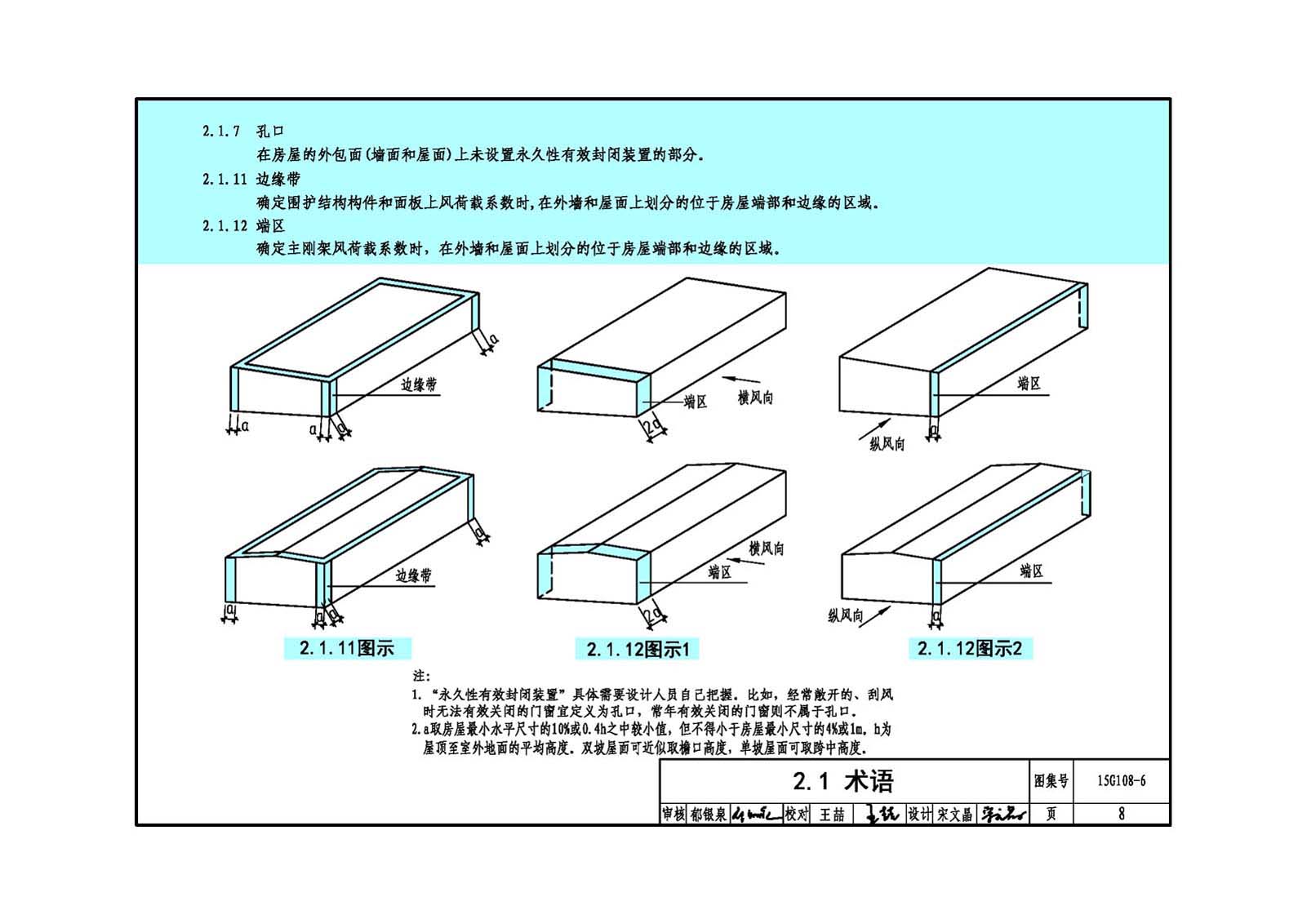

2.1 术语4
3.1 设计原则9

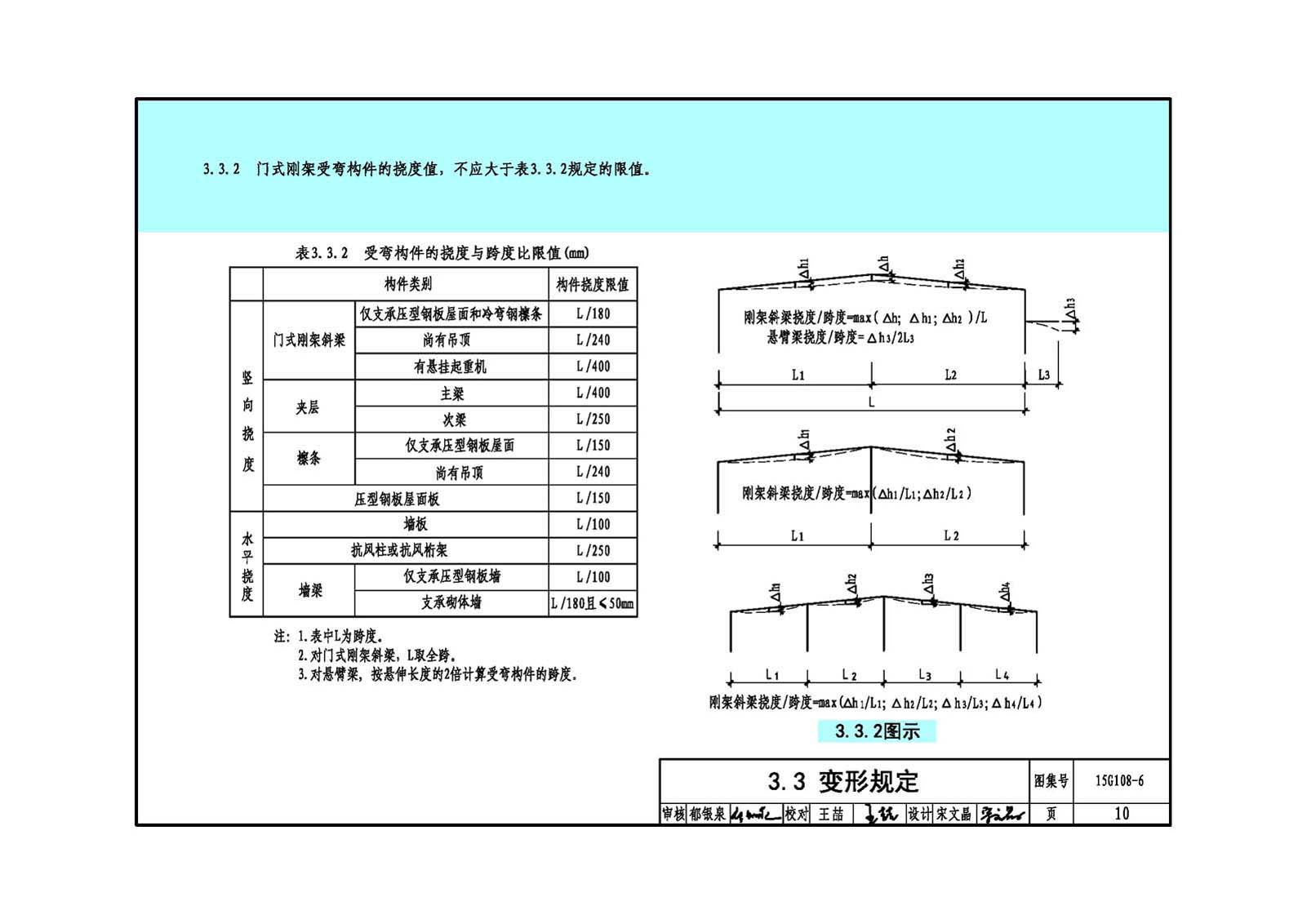

3.3 变形规定10
4.1 一般规定10
5.1 结构形式12
5.2 结构布置15
5.3 墙架布置21
6.1 门式刚架的计算23
6.2 地震作用分析24
7.1 刚架构件计算25
7.2 端部刚架的设计28
8.1 支撑系统设置原则29

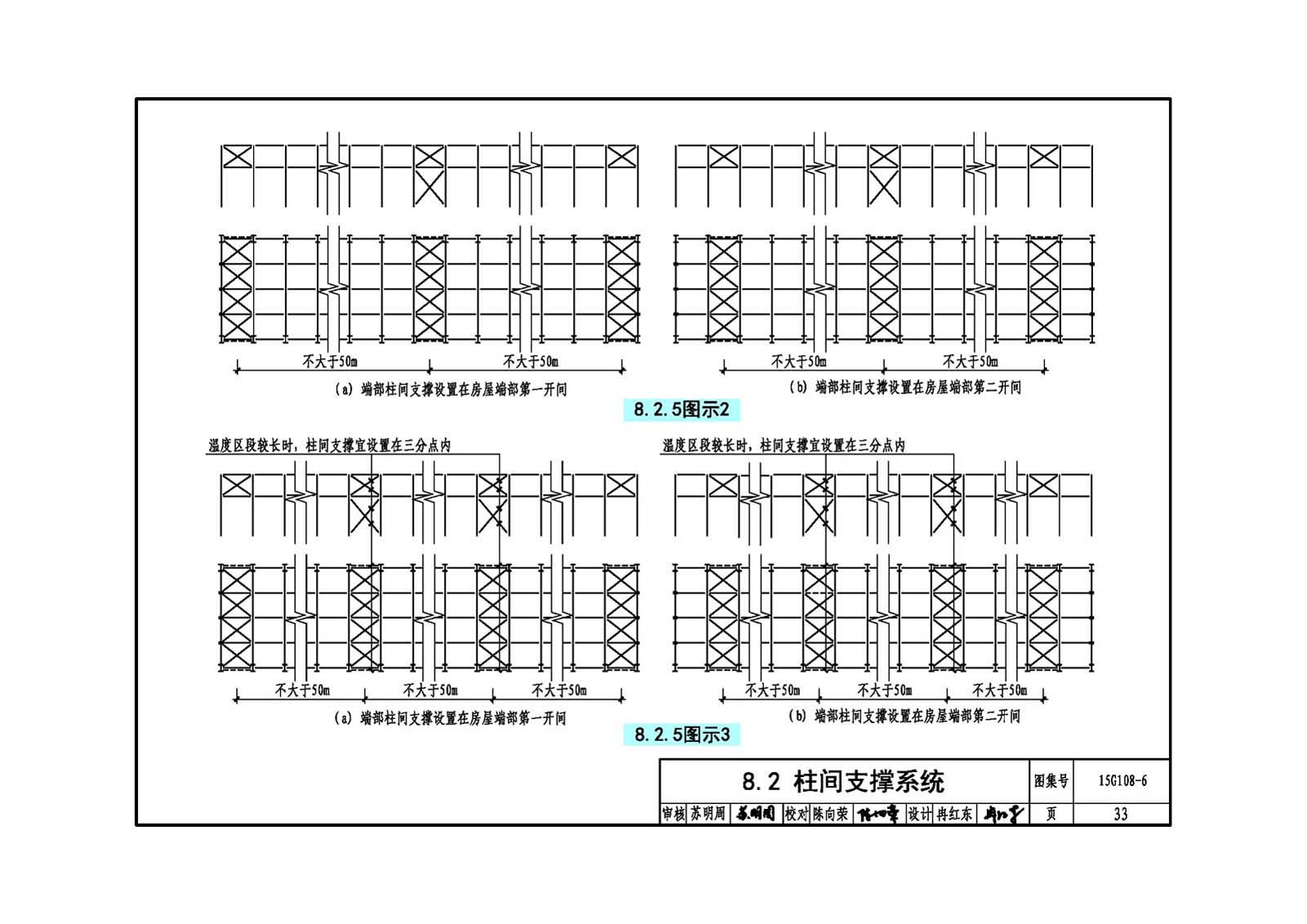

8.2 柱间支撑系统30
8.3 屋面横向和纵向支撑系统34
9.1 实腹式檩条设计36
9.2 桁架式檩条设计42
9.3 拉条设计44

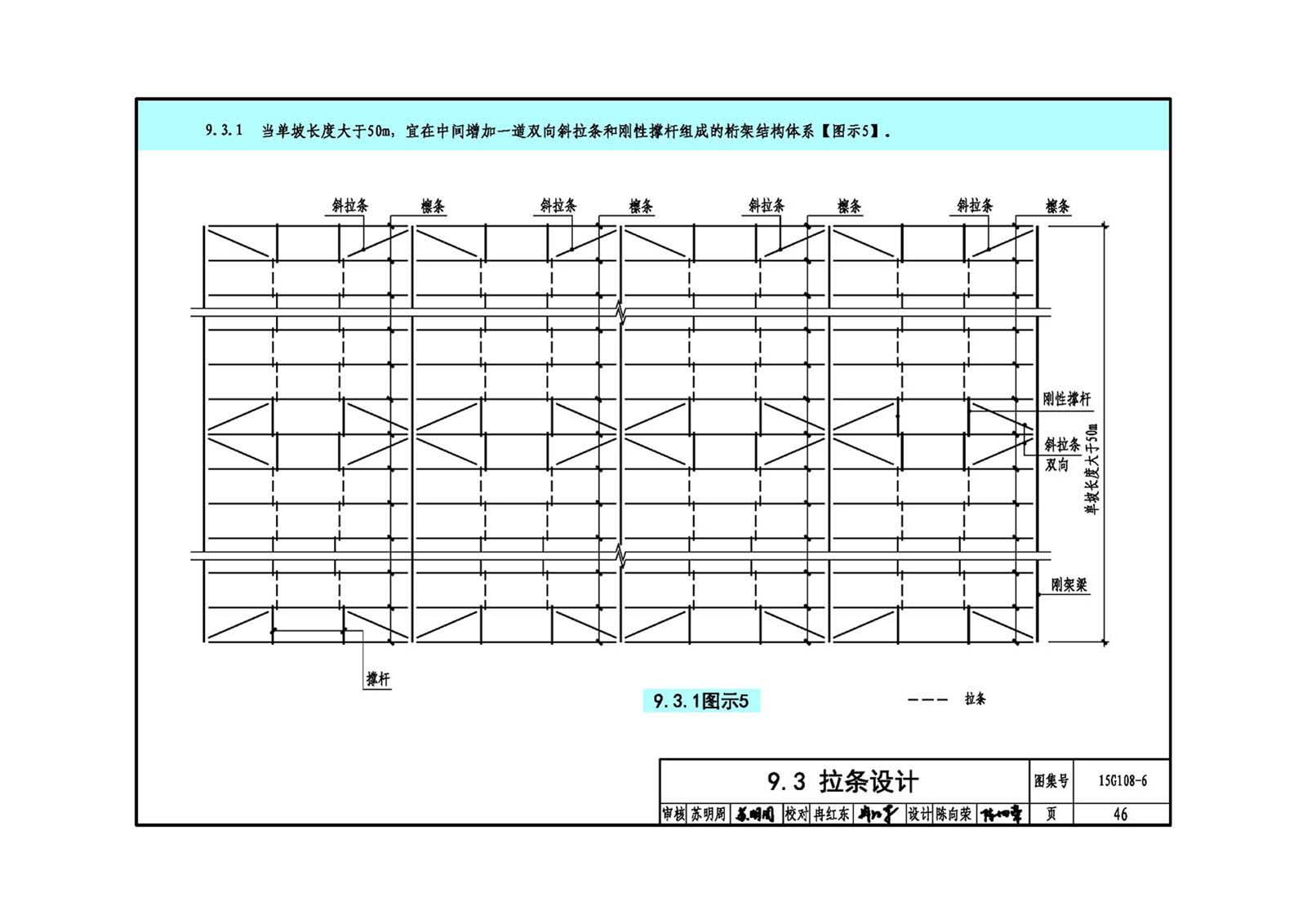

9.4 墙梁设计48
10.1 焊接50
10.2 节点设计51
11.1 屋面板和墙板的设计54
11.3 屋面排水设计55

样张
