17K408：散热器选用与管道安装
- 图集编号
- 17K408
- 图集名称
- 散热器选用与管道安装
- 定价
- 69.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑设计院有限公司
- 中国石化工程建设有限公司
- 中国建筑金属结构协会采暖散热器委员会
内容简介
本图集适用于民用建筑中，以不高于95℃且水质符合GB/T 29044-2012中4.5规定的热水为热媒的供暖系统中散热器选用与管道安装。图集部分内容适用于蒸汽系统。图集主要内容包括符合国家和行业标准的散热器的规格、型式、技术性能表、散热量、金属热强度和水阻力系数；散热器的安装、散热器与阀门和管道的连接以及干管支吊架的安装；典型房间及区域的散热器安装、散热器罩安装；附录及相关技术资料。本图集较完整地总结了近几年来工程中常见的供暖散热器的选用与安装方面的技术，全面而细致地列出各种情况下的施工方法，对供暖工程中散热器的设计选用和施工安装起到指导性作用。
备注
替代05K405、96K402-2
目录
| 目录 | 1 |
|---|---|

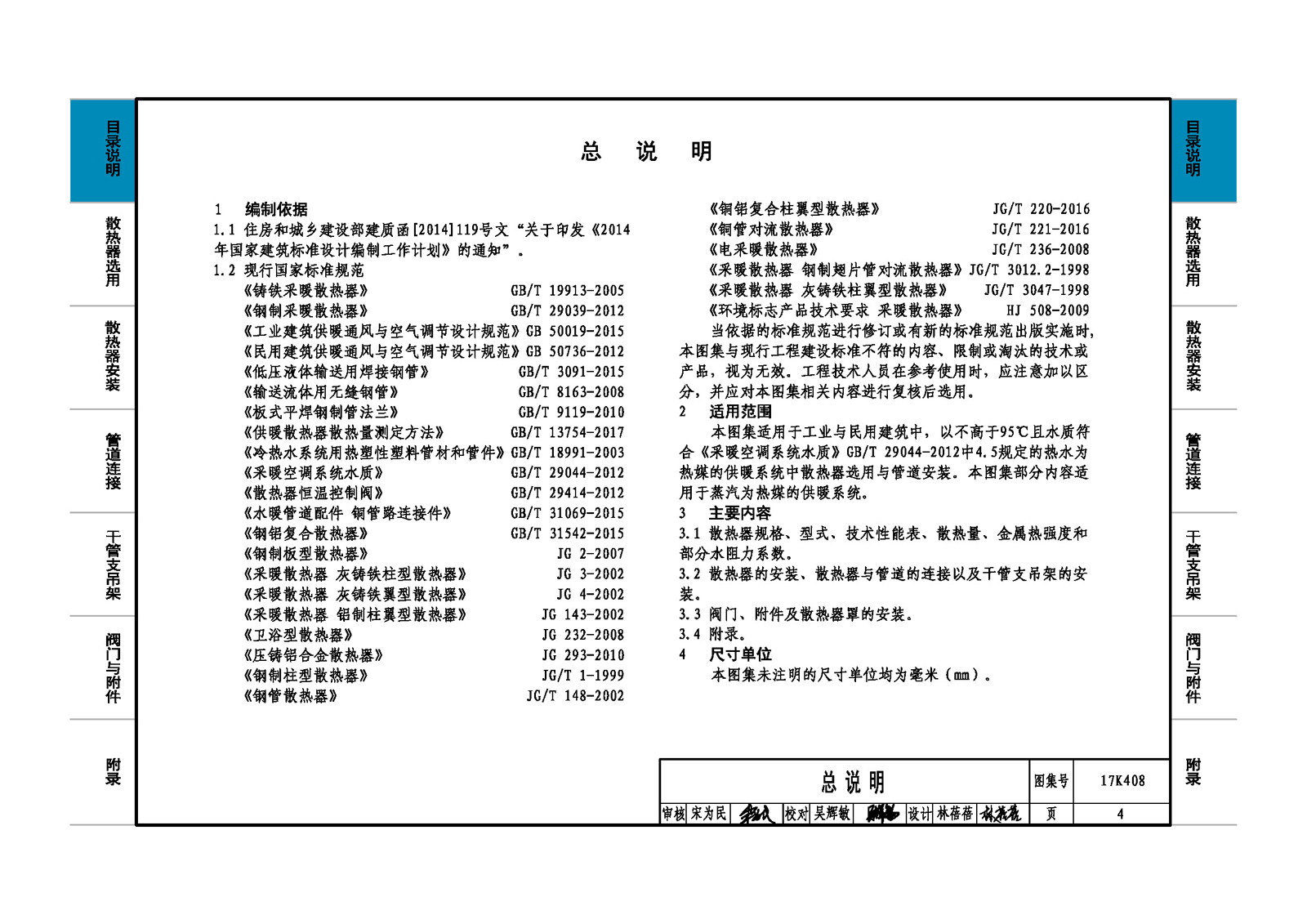

| 总说明 | 4 |
| 散热器选用及安装说明 | 5 |
| 散热器选用 | |
| 铸铁柱型散热器 | 7 |
| 铸铁柱翼型散热器 | 8 |
| 钢制板型散热器 | 9 |

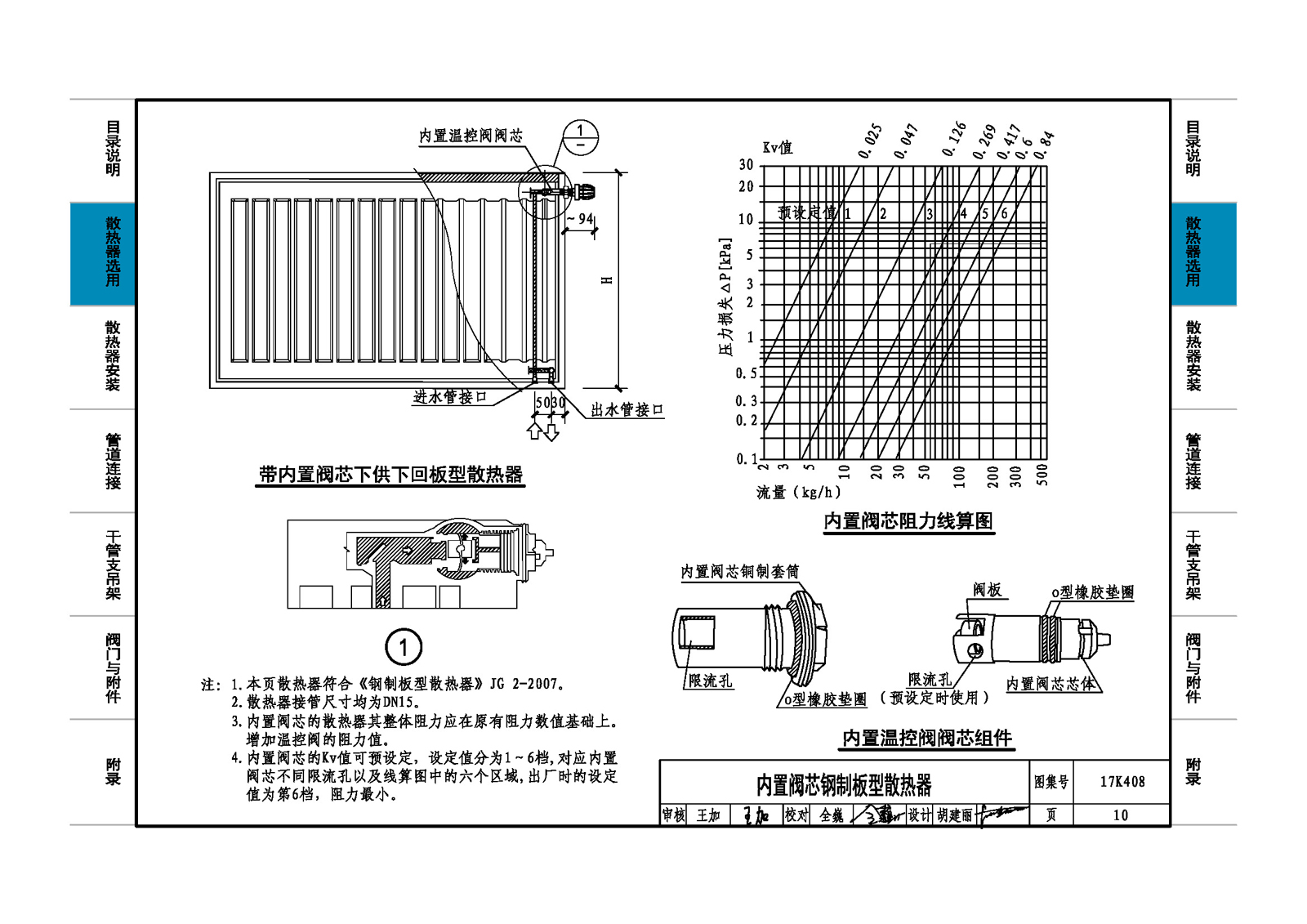

| 内置阀芯钢制板型散热器 | 10 |
| 钢制柱型散热器 | 11 |
| 钢管散热器 | 12 |
| 铝制柱翼型散热器 | 14 |
| 压铸铝合金散热器 | 15 |
| 铜铝复合柱翼型散热器 | 17 |
| 铜铝复合底进底出型散热器 | 18 |
| 铜管对流散热器 | 19 |
| 钢制卫浴型散热器及安装 | 20 |
| 直热式电采暖散热器 | 22 |
| 钢制翅片管对流散热器 | 23 |
| 钢铝复合散热器 | 24 |
| 蒸汽排管散热器 | 25 |
| 热水排管散热器 | 26 |
| 散热器安装 | |
| 铸铁散热器砌块墙安装 | 27 |
| 铸铁散热器混凝土墙安装 | 28 |
| 铸铁散热器支托架 | 29 |

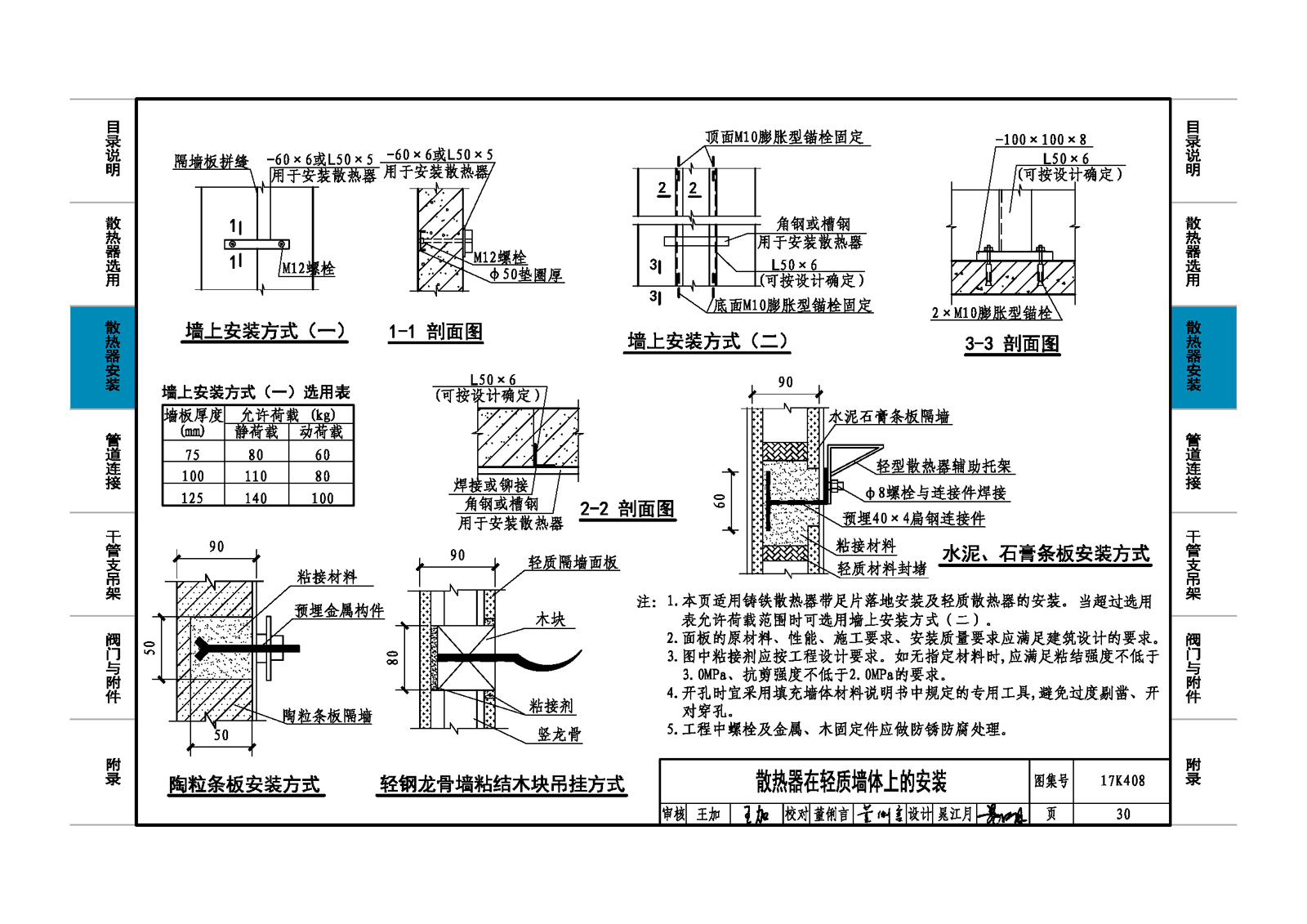

| 散热器在轻质墙体上的安装 | 30 |
| 散热器在砌块墙体上的安装 | 31 |
| 钢制板型散热器安装 | 32 |
| 钢制板型散热器配套支架 | 34 |
| 钢制柱型散热器安装 | 35 |
| 钢管散热器安装 | 36 |
| 铝制柱翼型散热器安装 | 38 |
| 铜铝复合柱翼型散热器安装 | 39 |
| 铝制、铜铝复合柱翼型散热器支架 | 40 |
| 钢制翅片管对流散热器安装 | 41 |
| 蒸汽排管散热器安装 | 42 |
| 热水排管散热器安装 | 43 |
| 散热器在住宅卫生间的安装 | 44 |
| 散热器在门后、墙垛旁的安装 | 46 |
| 管道连接 | |
| 地面敷设双管系统与散热器连接 | 47 |
| 地面敷设单管系统与散热器连接 | 48 |
| 散热器与立管错位连接 | 49 |
| 热水垂直单管系统立、支管安装图 | 50 |

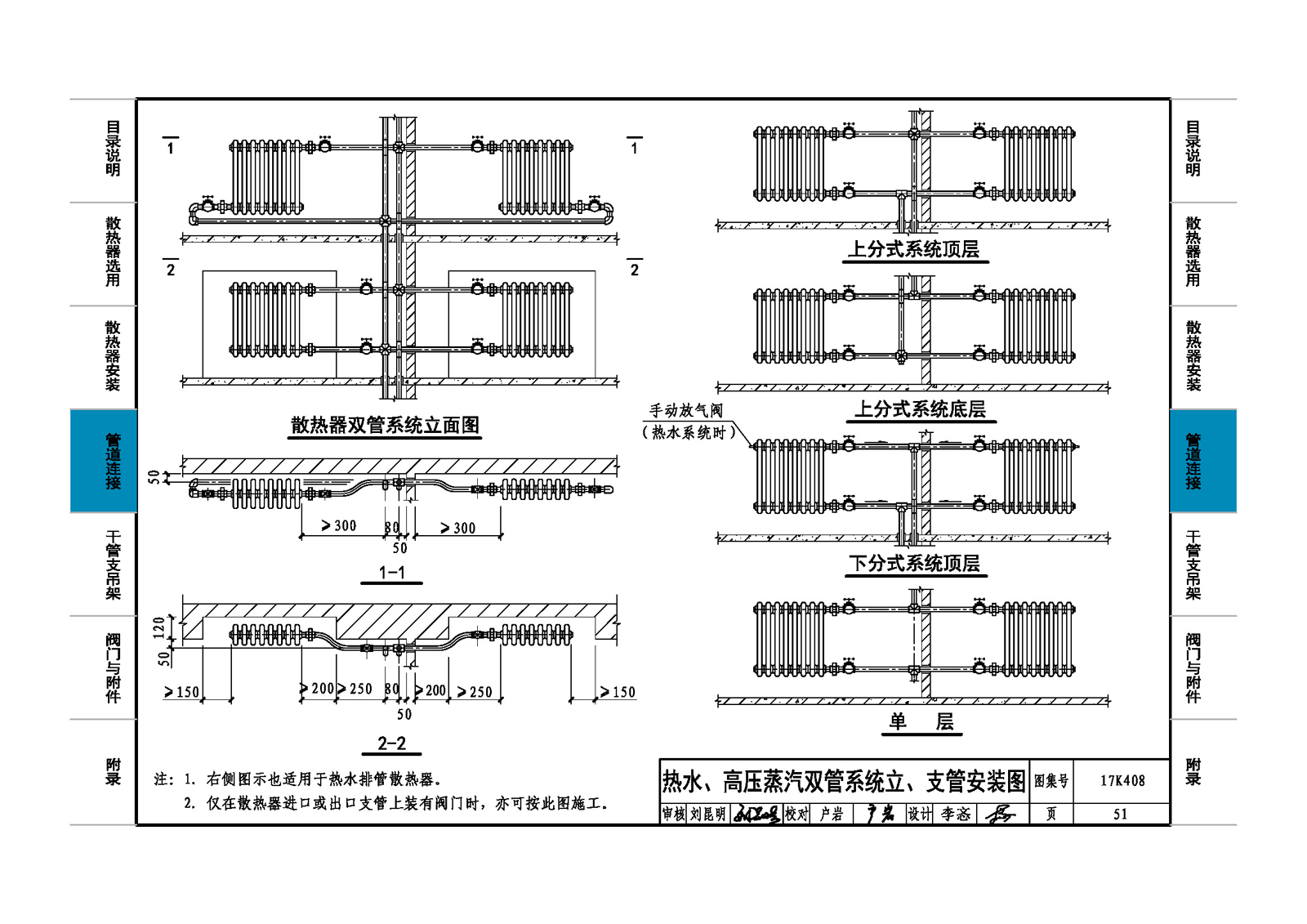

| 热水、高压蒸汽双管系统立、支管安装图 | 51 |
| 排管散热器 热水垂直单管系统立、支管安装图 | 52 |
| 排管散热器 高压蒸汽双管系统立、支管安装图 | 53 |
| 热水水平单管跨越式系统管道安装图 | 54 |
| 热水水平单管串联式系统管道安装图 | 55 |
| 带温控阀的热水系统立、支管安装图 | 57 |
| 采暖系统干立、管连接图 | 58 |
| 热水管道过门及其他 | 59 |
| 干管支吊架 | |
| 不保温单管滑动支架在砌块墙或砖柱上安装图 | 60 |
| 不保温单管固定支架在砌块墙或砖柱上安装图 | 61 |
| 保温单管滑动支架在砌块墙或砖柱上安装图 | 62 |
| 保温单管固定支架在砌块墙或砖柱上安装图 | 63 |
| 不保温单管滑动支架在混凝土墙或混凝土柱上安装图 | 64 |
| 不保温单管固定支架在混凝土墙或混凝土柱上安装图 | 65 |
| 保温单管滑动支架在混凝土墙或混凝土柱上安装图 | 66 |
| 保温单管固定支架在混凝土墙或混凝土柱上安装图 | 67 |
| 不保温单管滑动支架在钢柱上安装图 | 68 |
| 不保温单管固定支架在钢柱上安装图 | 69 |
| 保温单管滑动支架在钢柱上安装图 | 70 |
| 保温单管固定支架在钢柱上安装图 | 71 |
| 不保温双管滑动支架在砌块墙或砖柱上安装图 | 72 |
| 不保温双管固定支架在砌块墙或砖柱上安装图 | 73 |
| 保温双管滑动支架在砌块墙或砖柱上安装图 | 74 |
| 保温双管固定支架在砌块墙或砖柱上安装图 | 75 |
| 不保温双管滑动支架在混凝土墙或混凝土柱上安装图 | 76 |
| 不保温双管固定支架在混凝土墙或混凝土柱上安装图 | 77 |
| 保温双管滑动支架在混凝土墙或混凝土柱上安装图 | 78 |
| 保温双管固定支架在混凝土墙或混凝土柱上安装图 | 79 |
| 不保温双管滑动支架在铜柱上安装图 | 80 |
| 不保温双管固定支架在钢柱上安装图 | 81 |
| 保温双管滑动支架在钢柱上安装图 | 82 |
| 保温双管固定支架在钢柱上安装图 | 83 |

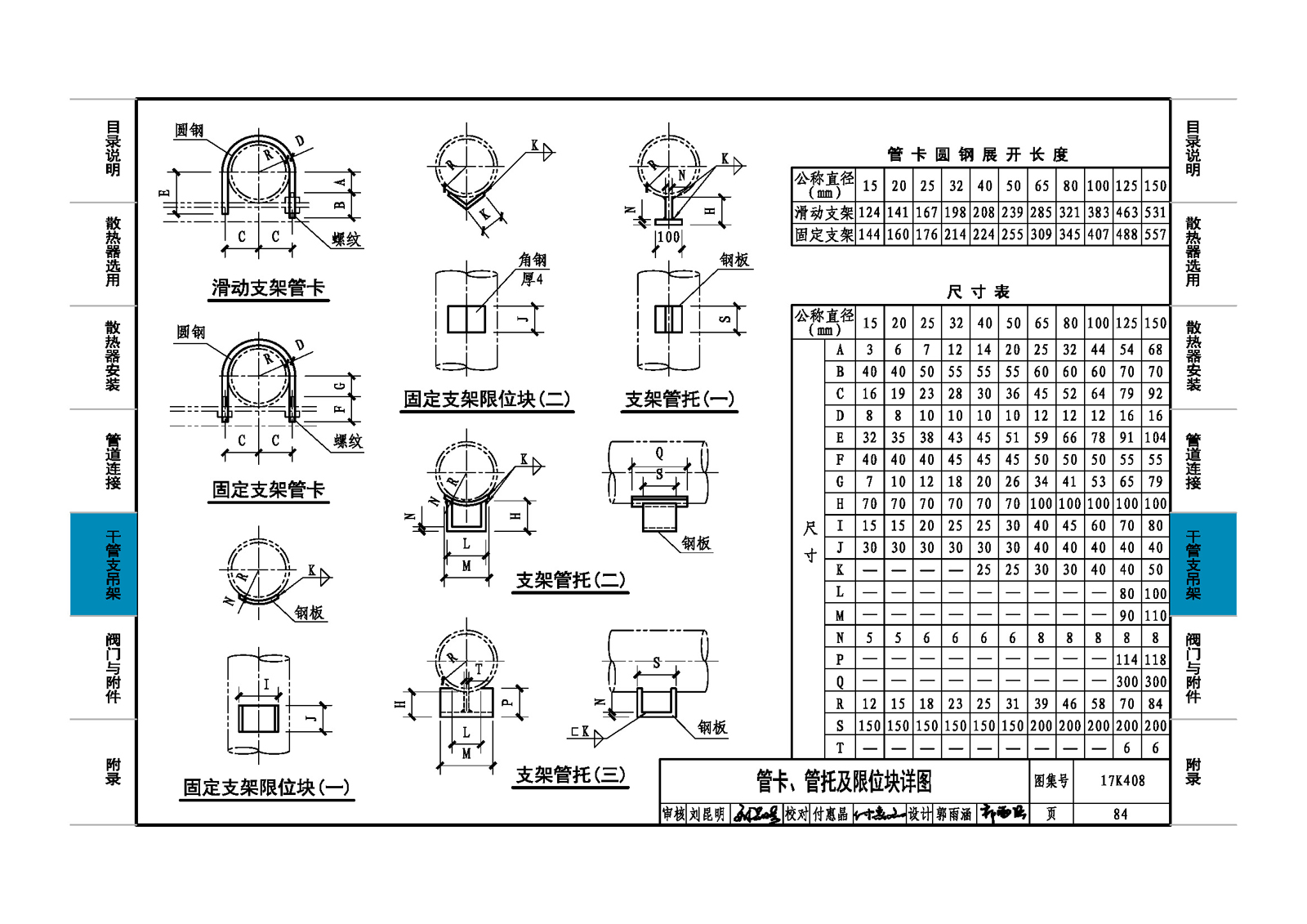

| 管卡、管托及限位块详图 | 84 |
| 保温及不保温单管吊架在各式墙、柱上安装图 | 85 |
| 保温及不保温管道支、吊架在各式墙、柱上安装图 | 86 |
| 保温及不保温单管吊架在混凝土梁及楼板上安装图 | 87 |
| 吊杆及管卡详图 | 88 |
| 单立管管卡在砌块墙上安装图 | 89 |
| 双立管管卡在砌块墙上安装图 | 90 |
| 单、双立管管卡在砌块墙上安装零件展开图 | 91 |
| 单立管管卡在混凝土墙上安装图 | 92 |
| 双立管管卡在混凝土墙上安装图 | 93 |
| 单、双立管管卡在混凝土墙上安装零件展开图 | 94 |
| 阀门与附件 | |
| 三通调节阀、球阀 | 95 |

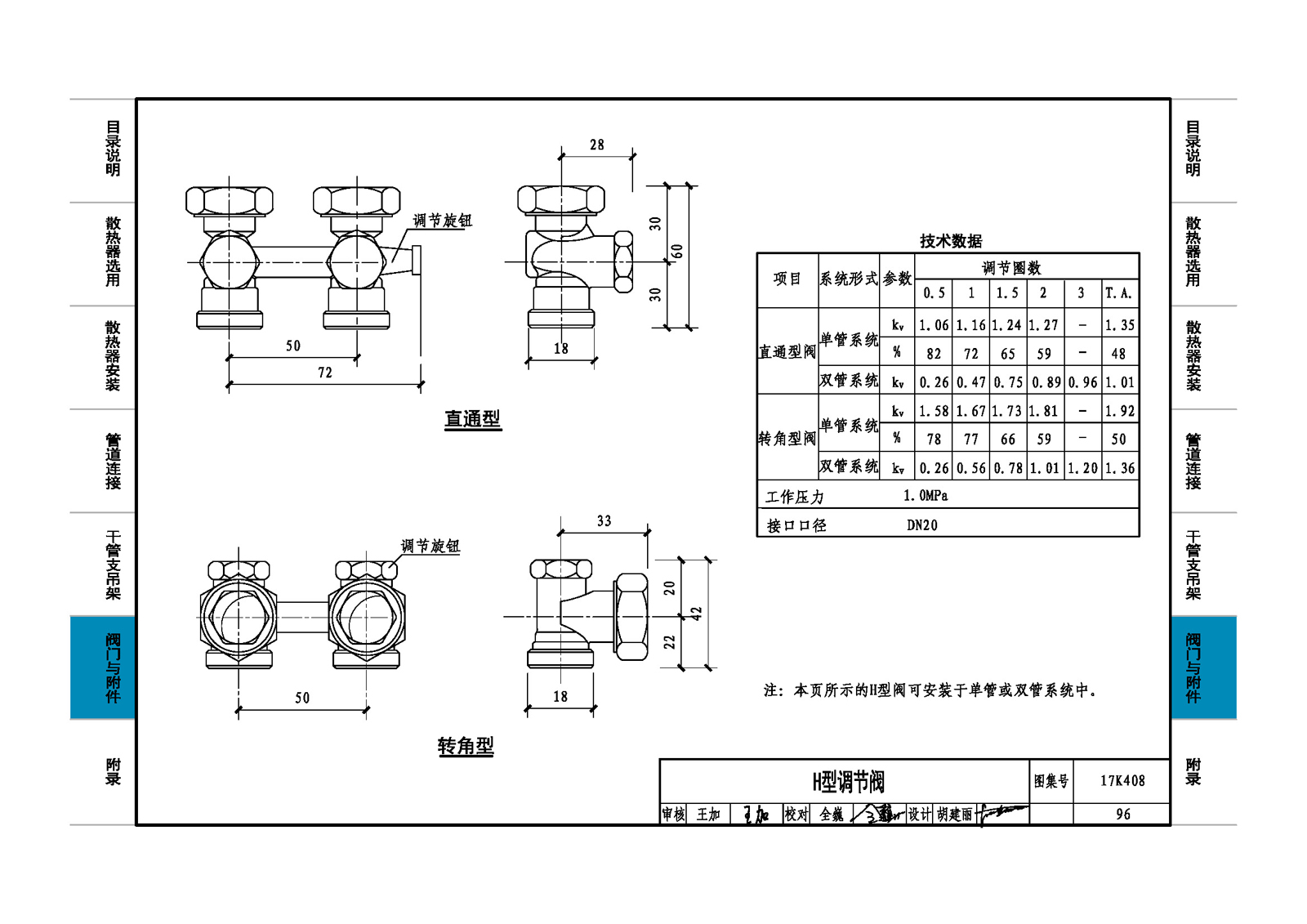

| H型调节阀 | 96 |
| 单管系统温控阀组 | 97 |
| 带排水功能的调节阀 | 98 |
| 手动/自动互换型温控阀 | 99 |
| 手动/自动互换型温控阀体 | 100 |
| 带阻力预调功能的两通恒温阀 | 101 |
| 管道连接附件及管接头 | 103 |
| 管道组合连接件 | 104 |
| 散热器连接组件 | 105 |
| 散热器安装盒及连接附件 | 106 |
| 散热器罩示意图 | 107 |
| 散热器罩的安装 | 108 |
| 附录 | |
| 新型钢制板型散热器及安装 | 110 |

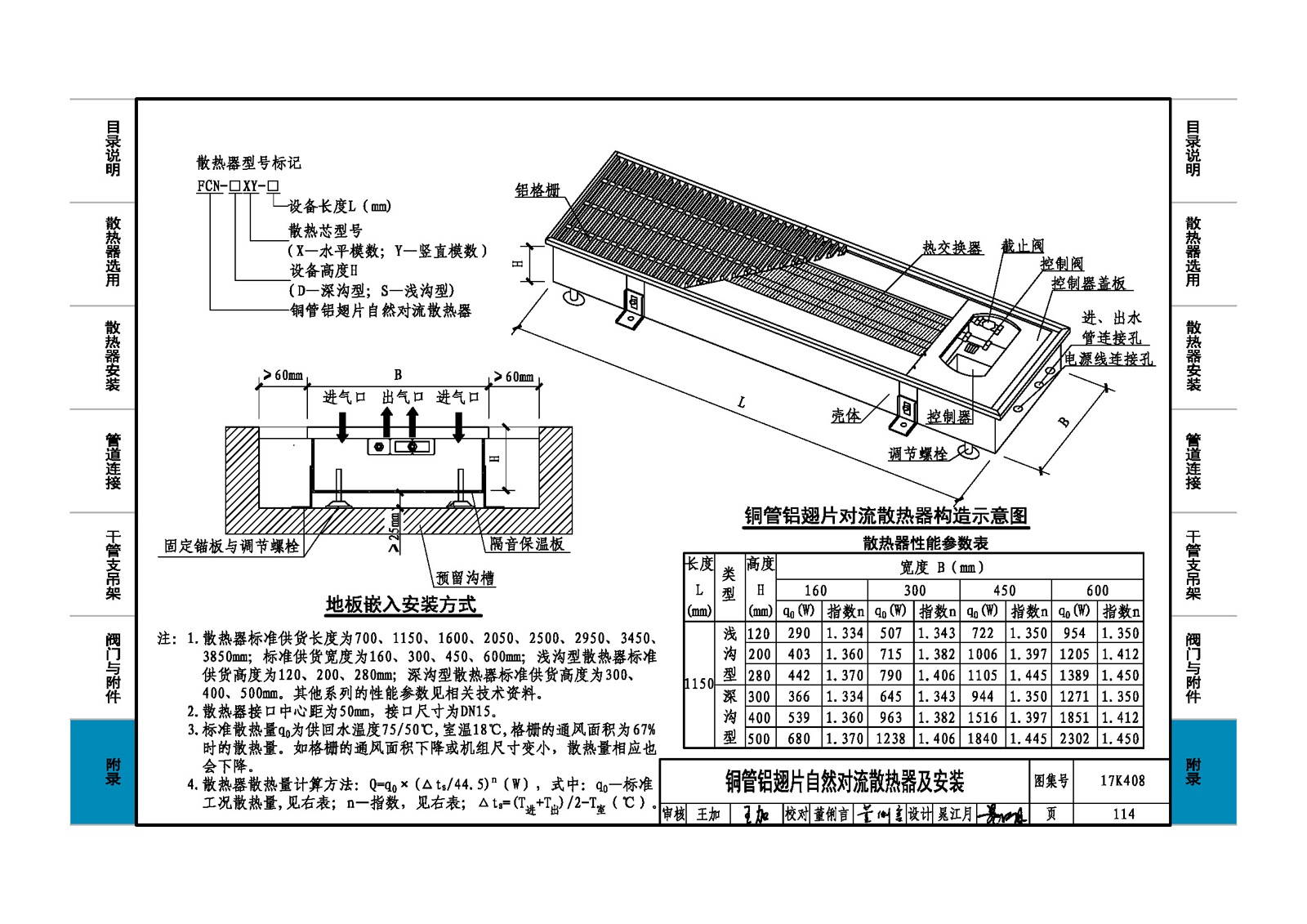

| 铜管铝翅片自然对流散热器及安装 | 114 |
| 铜管铝翅片风机对流型散热器 | 115 |
| 铜管铝翅片风机对流型散热器地板嵌入式安装 | 116 |
| 踢脚式电采暖散热器 | 117 |
| 蓄热式电采暖散热器 | 118 |
| 典型厨房内散热器布置参考图 | 119 |
| 典型卫生间内散热器布置参考图 | 120 |
