05J910-1:钢结构住宅(一)
- 图集编号
- 05J910-1
- 图集名称
- 钢结构住宅(一)
- 定价
- 45.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 建设部住宅产业化促进中心
内容简介
本图集适用于抗震设防烈度8度和8度以下地区的防火等级低于三级、高于四级和三层以下的独立或联排钢结构住宅。主要包括冷弯薄壁型钢和轻钢框架体系的钢结构住宅。图集中给出了两种结构体系、墙体体系、屋盖体系及其技术要求,并给出了墙体与基础、墙体与楼地面、墙体与门窗、墙体与屋盖的连接构造,楼梯构造及与楼地面的连接构造,以及钢结构住宅屋面、墙面、楼地面的工程做法。关于钢结构住宅的防火和防锈蚀问题,图集中就建筑构件的燃烧性能、包覆材料、填充材料及镀锌层厚度等提出了具体要求。
目录
目录 | 1 |
---|---|
说明 | 4 |
冷弯薄壁型钢密肋体系 | |
冷弯薄壁型钢密肋体系住宅骨架 | 9 |
外墙节点索引图 | 10 |
挂板饰面外墙 | 11 |
涂料饰面外墙 | 12 |

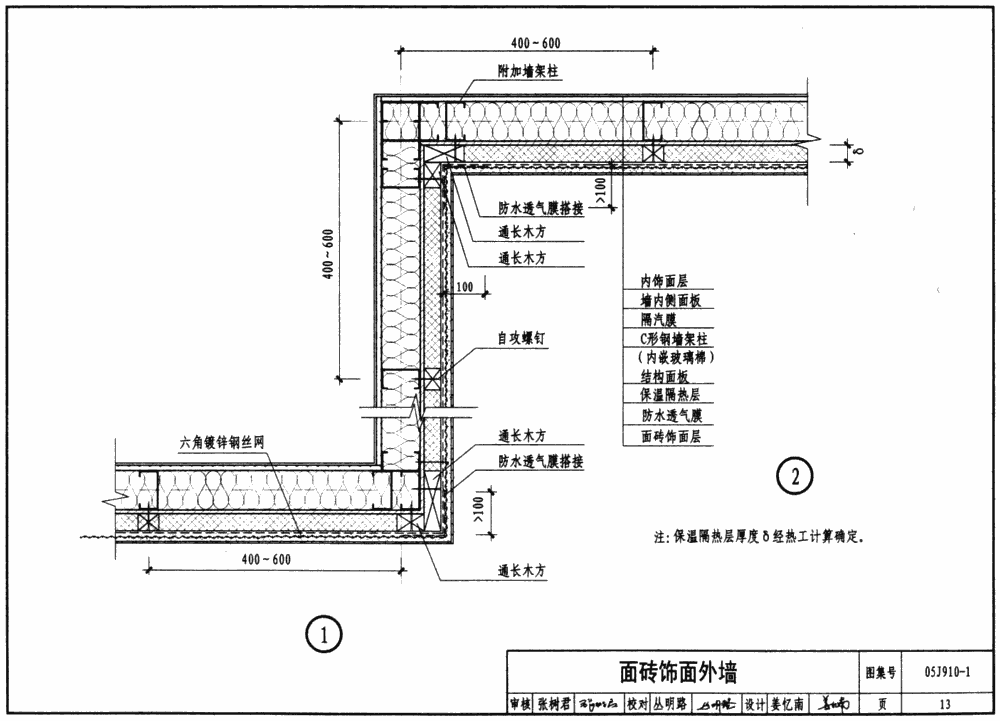

面砖饰面外墙 | 13 |
砌体饰面外墙 | 14 |
无保温基础勒脚 | 15 |

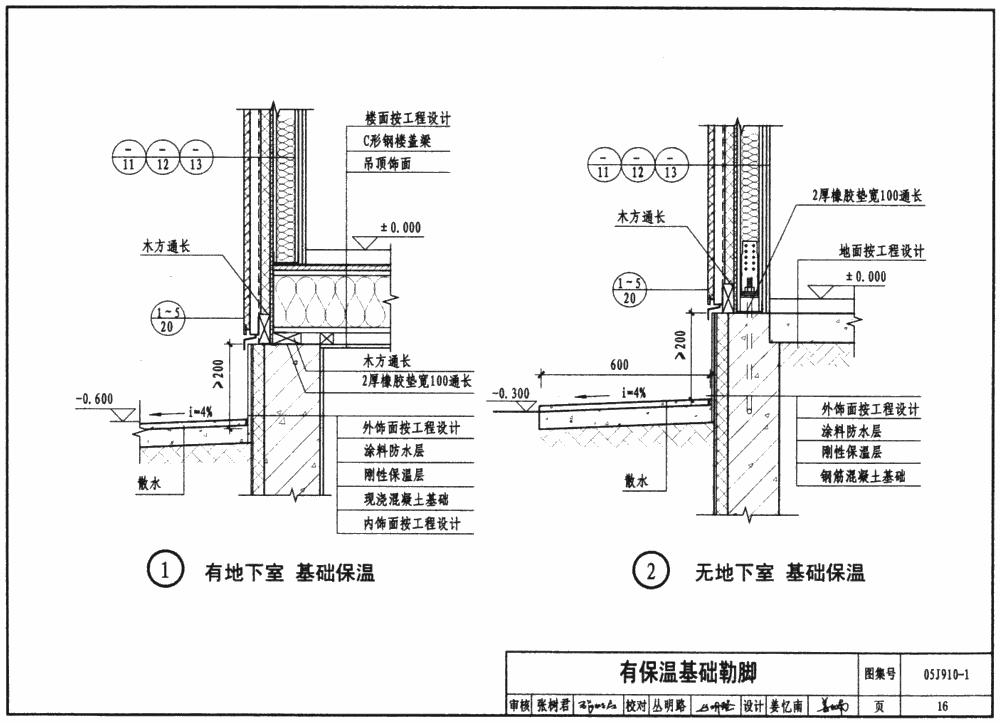

有保温基础勒脚 | 16 |
砌体饰面勒脚 | 17 |
勒脚泛水节点 | 20 |
门窗洞口附加防水透气膜铺贴 | 21 |

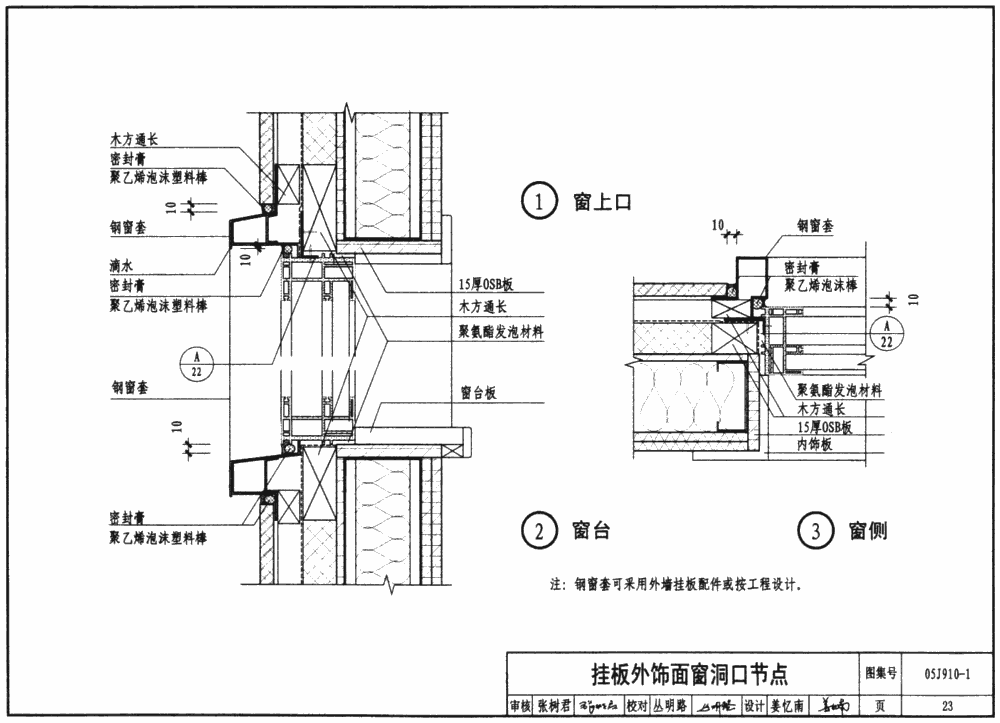

挂板外饰面窗洞口节点 | 22 |
涂料外饰面窗洞口节点 | 24 |
面砖外饰面窗洞口节点 | 26 |
砌体外饰面窗洞口节点 | 27 |
阳台及露台悬挑 | 28 |
楼层悬挑及阳台栏板节点 | 29 |
阳台及露台门槛节点 | 30 |
挂板饰面露台及阳台节点 | 31 |
悬挑墙下及檐下节点 | 32 |

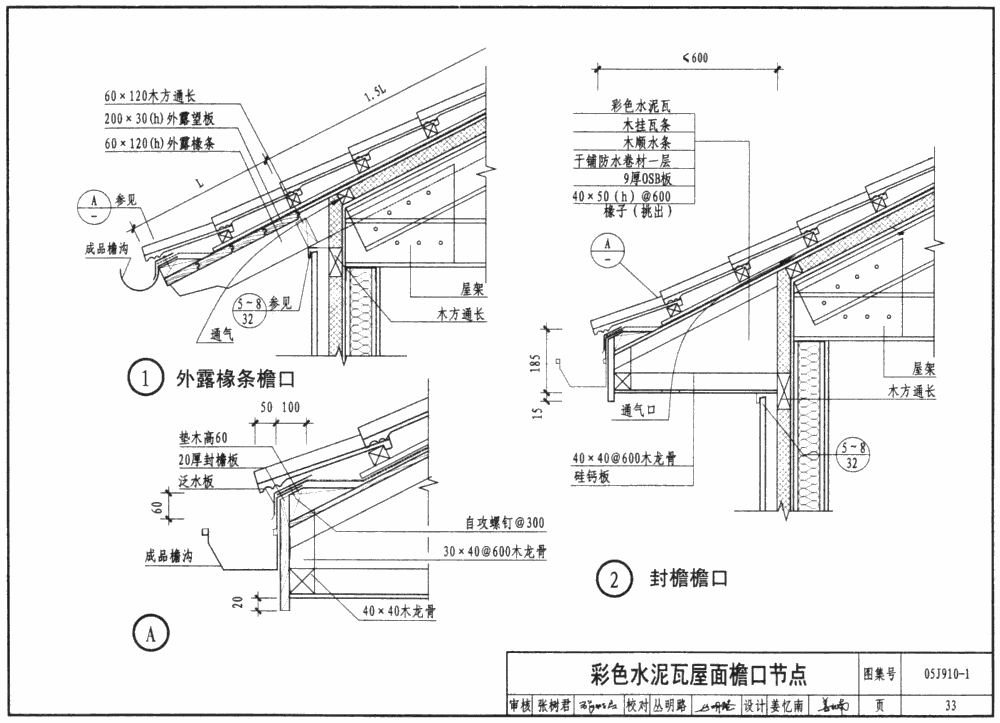

彩色水泥瓦屋面檐口节点 | 33 |
彩色水泥瓦屋面山墙节点 | 34 |
彩色水泥瓦屋面高差处节点 | 35 |
彩钢瓦屋面檐口节点 | 36 |
彩钢瓦屋面山墙节点 | 37 |
彩钢瓦屋面高差处节点 | 38 |
油毡瓦屋面檐口节点 | 39 |
油毡瓦屋面山墙节点 | 40 |
油毡瓦屋面高差处节点 | 41 |
内墙节点索引图 | 42 |
内墙连接节点 | 43 |
内墙木门侧框连接节点 | 44 |
内墙木门框上下及踢脚节点 | 45 |
内墙穿管及墙体吊挂节点 | 46 |
内墙电控箱安装节点 | 47 |
内墙面盆及台面安装节点 | 48 |

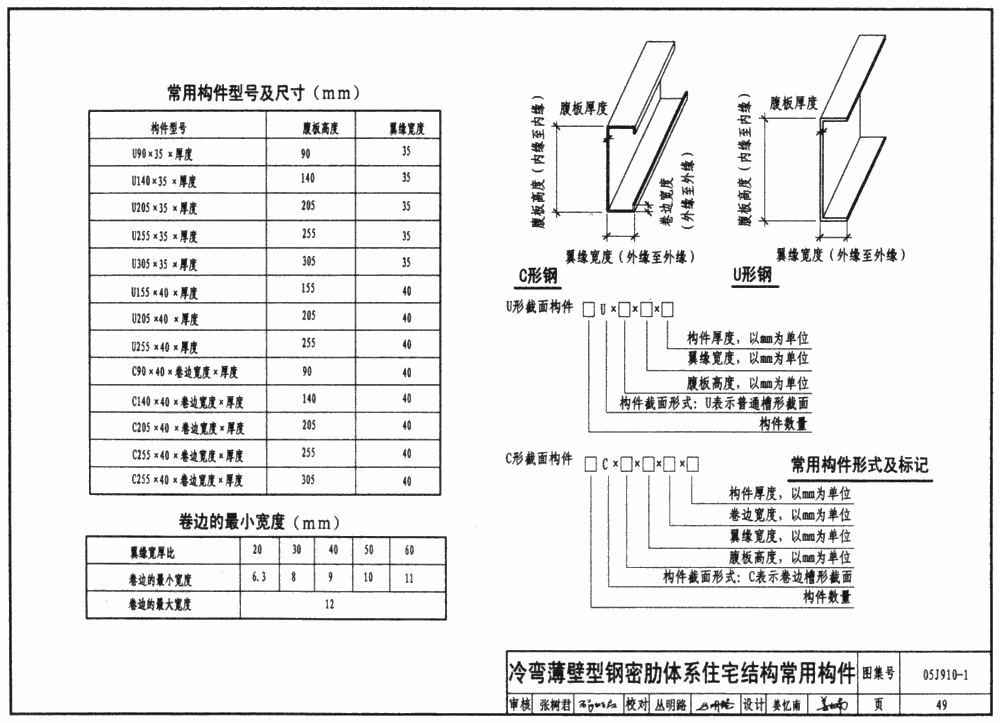

冷弯薄壁型钢密肋体系住宅常用构件 | 49 |
墙骨架体系 | 50 |
墙架柱组合形式 | 51 |
墙架柱与基础连接 | 52 |
承重墙柱间支撑及剪力支撑 | 53 |
墙架柱加劲与拉接 | 54 |
门窗过梁 | 55 |
窗台 | 56 |
内外墙角柱的连接 | 57 |
楼盖骨架体系 | 58 |
楼盖梁组合形式 | 59 |
楼盖与基础及承重墙连接 | 60 |
楼盖与内墙及托梁连接 | 61 |
楼盖开洞 | 62 |
楼盖及阳台悬挑 | 63 |
楼盖梁连接与支撑 | 64 |
楼盖铺板 | 65 |
屋盖体系 | 66 |
屋架构件连接 | 67 |
屋架上弦与外墙连接 | 68 |
屋架上弦与楼盖连接 | 69 |
屋架上弦与矮墙连接 | 70 |
楼梯 | 71 |
工程做法 | 72 |
轻钢框架体系 | |
轻钢框架体系外围护方案 | 84 |
复合保温系列板材构造索引图 | 86 |
复合保温系列标准板 | 87 |
复合保温系列门窗洞口板 | 88 |
外墙板与钢柱连接节点 | 89 |
外墙角与钢柱连接节点 | 90 |
外墙与内墙连接节点 | 91 |
内墙连接节点 | 92 |
内墙及外墙板缝节点 | 93 |
内外门安装节点 | 94 |
窗洞口节点 | 95 |
墙板吊挂节点 | 96 |
楼板与钢梁连接节点 | 97 |
内墙与楼板连接节点 | 98 |
屋面板连接节点 | 99 |
外墙挂板及轻钢框架结构连接索引图 | 100 |
外墙挂板布板示意图 | 101 |
外墙挂板屋檐及勒脚节点 | 102 |
外墙挂板窗洞口及板缝节点 | 103 |
外墙挂板墙角节点 | 104 |
轻钢框架结构连接节点 | 105 |
工字钢框架体系住宅节点索引图 | 109 |
勒脚节点 | 110 |
窗口节点 | 111 |
女儿墙及屋顶露台节点 | 113 |
内墙、外墙与楼板连接节点 | 114 |
外墙阳角及内外墙连接节点 | 115 |
方钢框架体系住宅节点索引图 | 116 |
外墙勒脚、檐口及水平缝节点 | 117 |
窗口节点 | 118 |
外墙阳角、阴角及竖缝节点 | 120 |
外墙阳角、阴角及门洞口节点 | 121 |
外墙板安装及板缝节点 | 122 |
楼面节点 | 123 |
太阳能集热板安装 | 124 |
相关技术资料 | 125 |
网友推荐
-
网友【619964609】点评:本图集非常详细的介绍了施工过程中应该遵循的规范,以及施工中应该注意的细节,重点,难点,以及施工过程中遇到问题常见的解决办法,是一本名副其实的施工宝典!
-
网友【日日月月年年】点评:钢结构住宅是指以钢作为建筑承重梁柱的住宅建筑,它的优点有:1、重量轻、强度高,用钢结构建造的住宅重量是钢筋混凝土住宅的1/2左右;满足住宅大开间的需要,使用面积比钢筋混凝土住宅提高4%左右。2、安全可靠性,抗震、抗风性能好。3、钢结构构件在工厂制作,减少现场工作量,缩短施工工期,符合产业化要求。4、钢结构工厂制作质量可靠,尺寸精确,安装方便,易与相关部品配合。5、钢材可以回收,建造和拆除时对环境污染较少。
-
网友【619964609】点评:本图集非常详细的介绍了施工过程中应该遵循的规范,以及施工中应该注意的细节,重点,难点,以及施工过程中遇到问题常见的解决办法,是一本名副其实的施工宝典!
-
网友【chengzhuo7704262】点评:05J910-1钢结构住宅,此本图籍也是为我们提供了一些现代钢结构住宅的参考数据,什钢结构有什么优点呢?、钢结构自重轻而承载力高:属于轻质高强材料 2、钢材嘴接近于均质等向体:把钢材分割成细微小块 每小块都将具有大致相同的力学性能 而且在各方向的性能也大致一样 是固体力学的基础 3、钢材的塑性和韧性好:在静力荷载作用下 钢材具有很好的塑性变形能力 4、钢材具有良好的焊接性能:所谓焊接性能“好” 是指钢材在焊接过程中和焊接后 都能保持焊接部分不开裂的完整性的性质 5、钢结构具有不渗漏的特点:不论采用焊接、铆接或螺栓连接 钢结构都可做到密闭而不渗漏 6、钢结构制造工厂化、施工装配化:构件较轻 施工方便 现场占地小 施工周期短 还便于拆除 加固和改扩建,正因为钢结构有如此多的忧点,所以钢结构正慢慢的普遍.我因此为需要做钢结构住宅的工程师们提供此图籍作为参考钢结构的资料.
-
网友【chengzhuo7704262】点评:钢结构很好,因此推荐此本图集,钢结构自重轻而承载力高:属于轻质高强材料 2、钢材嘴接近于均质等向体:把钢材分割成细微小块 每小块都将具有大致相同的力学性能 而且在各方向的性能也大致一样 是固体力学的基础 3、钢材的塑性和韧性好:在静力荷载作用下 钢材具有很好的塑性变形能力 4、钢材具有良好的焊接性能:所谓焊接性能“好” 是指钢材在焊接过程中和焊接后 都能保持焊接部分不开裂的完整性的性质 5、钢结构具有不渗漏的特点:不论采用焊接、铆接或螺栓连接 钢结构都可做到密闭而不渗漏 6、钢结构制造工厂化、施工装配化:构件较轻 施工方便 现场占地小 施工周期短 还便于拆除 加固和改扩建 7、钢材耐腐蚀性差:钢材在湿度大、有侵蚀介质的环境中 易锈蚀 截面不断削弱 使结构受损 影响使用寿命 因而钢结构需要定期维护 8、钢结构耐热性能好、但防火性能差:实验证明 钢材从常温到150℃时 性能改变不大 超过150℃后 强度和塑性变化都很大 到达600℃时 强度降至零 完全失去承载能力 提高钢结构的耐火等级 一半常用混凝土或砖将结构包裹起来 也可以涂防火涂层 档防火涂层厚15mm时 钢构件的耐火极限达1.5h
-
网友【zaojiashi007】点评:图集中给出了两种结构体系、墙体体系、屋盖体系及其技术要求,并给出了墙体与基础、墙体与楼地面、墙体与门窗、墙体与屋盖的连接构造,楼梯构造及与楼地面的连接构造,以及钢结构住宅屋面、墙面、楼地面的工程做法。 关于钢结构住宅的防火和防锈蚀问题,图集中就建筑构件的燃烧性能、包覆材料、填充材料及镀锌层厚度等提出了具体要求。本图籍也是为我们提供了一些现代钢结构住宅的参考数据,所以钢结构正慢慢的普遍.因此为需要做钢结构住宅的工程师们提供此图籍作为参考钢结构的资料.
-
网友【wspwwc】点评:中国大部分地方不会选择做钢结构住宅,但是我就是碰到了这样的甲方,真的用到了这本图集,很好用,这让我很少接触的项目得以顺利进行。我推荐一下吧,大家看看啊。 这本图集包括冷弯薄壁型钢和轻钢框架体系的钢结构住宅。适用于抗震设防烈度8度和8度以下地区的防火等级低于三级、高于四级和三层以下的独立或联排钢结构住宅。 图集中给出了两种结构体系、墙体体系、屋盖体系及其技术要求,并给出了墙体与基础、墙体与楼地面、墙体与门窗、墙体与屋盖的连接构造,楼梯构造及与楼地面的连接构造,以及钢结构住宅屋面、墙面、楼地面的工程做法。 关于钢结构住宅的防火和防锈蚀问题,图集中就建筑构件的燃烧性能、包覆材料、填充材料及镀锌层厚度等提出了具体要求。
