16G362：钢筋混凝土结构预埋件
- 图集编号
- 16G362
- 图集名称
- 钢筋混凝土结构预埋件
- 定价
- 69.00 元
- 开本
- 16 开
- 主编单位
- 中国中元国际工程有限公司
内容简介
本图集适用于非地震区及设防烈度≤8度或9度Ⅰ、Ⅱ类场地地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。图集由总说明、预埋件选用、预埋件详图、附录四部分组成。本图集根据预埋件不同受力情况、锚筋型式和使用部位分为六类：轴心受拉预埋件、受剪预埋件、拉弯剪预埋件、压弯剪预埋件、构造预埋件、吊筋预埋件等。图集选用时只需先按照受力情况及使用部位，从总说明预埋件分类号表中查得相应预埋件的分类号，再从各类预埋件选用表中选出预埋件具体编号，即可查得预埋件锚板厚度、尺寸、锚筋直径，直接使用。
备注
替代04G362
目录
| 目录 | 1 |
|---|---|

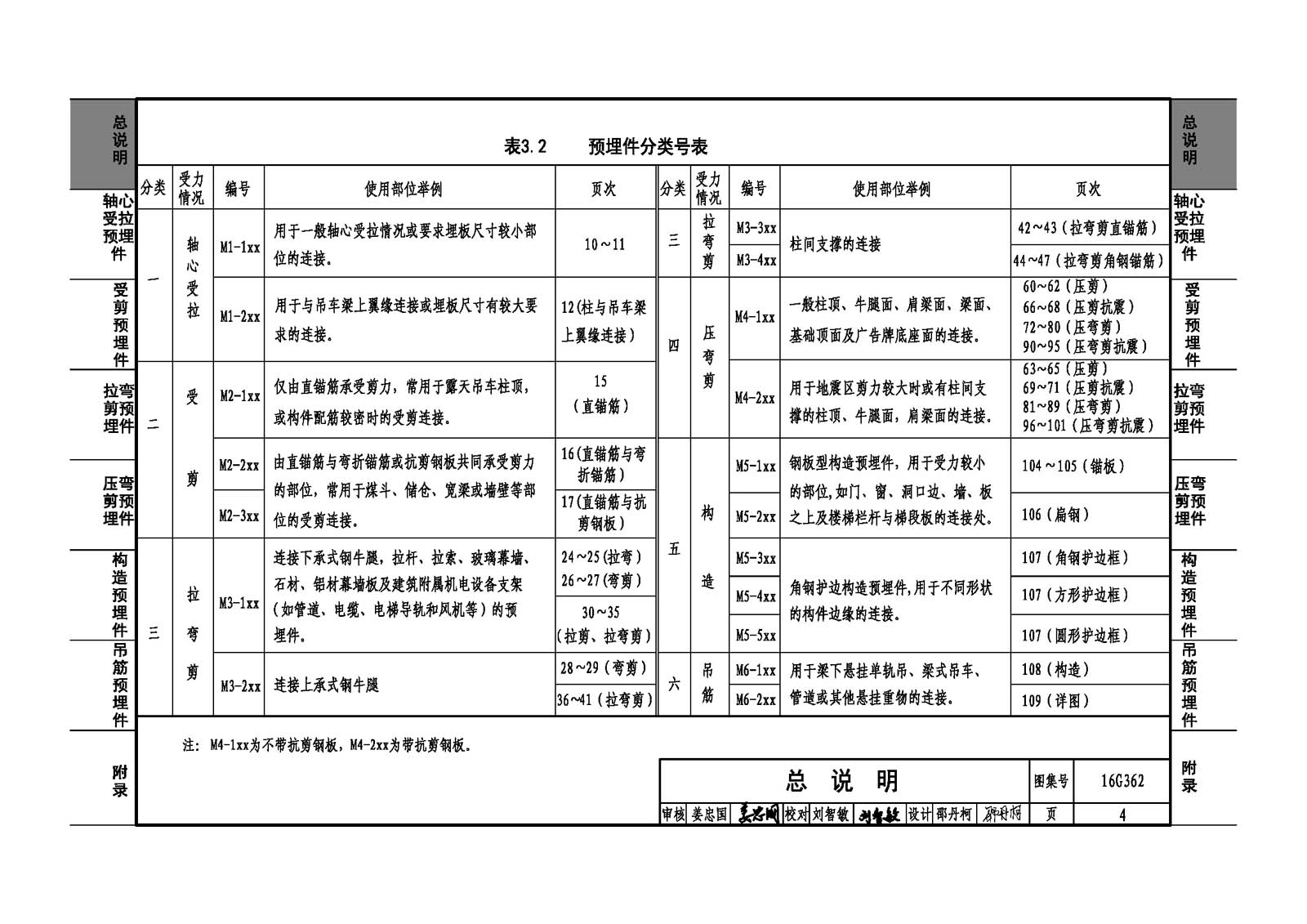

| 总说明 | 3 |
| 轴心受拉预埋件 | |
| 轴心受拉预埋件说明 | 8 |
| 轴心受拉预埋件选用表 | 10 |
| 轴心受拉预埋件选用表 (柱与吊车梁上翼缘连接) | 12 |
| 受剪预埋件 | |
| 受剪预埋件说明 | 13 |
| 受剪预埋件选用表(直锚筋) | 15 |
| 受剪预埋件选用表(直锚筋与弯折锚筋) | 16 |
| 受剪预埋件选用表(直锚筋与抗剪钢板) | 17 |
| 拉弯剪预埋件 | |
| 拉弯剪预埋件说明 | 18 |
| 拉弯预埋件选用表 | 24 |
| 弯剪预埋件选用表(连接下承式钢牛腿) | 26 |
| 弯剪预埋件选用表(连接上承式钢牛腿) | 28 |
| 拉剪、拉弯剪预埋件选用表(连接下承式钢牛腿) | 30 |

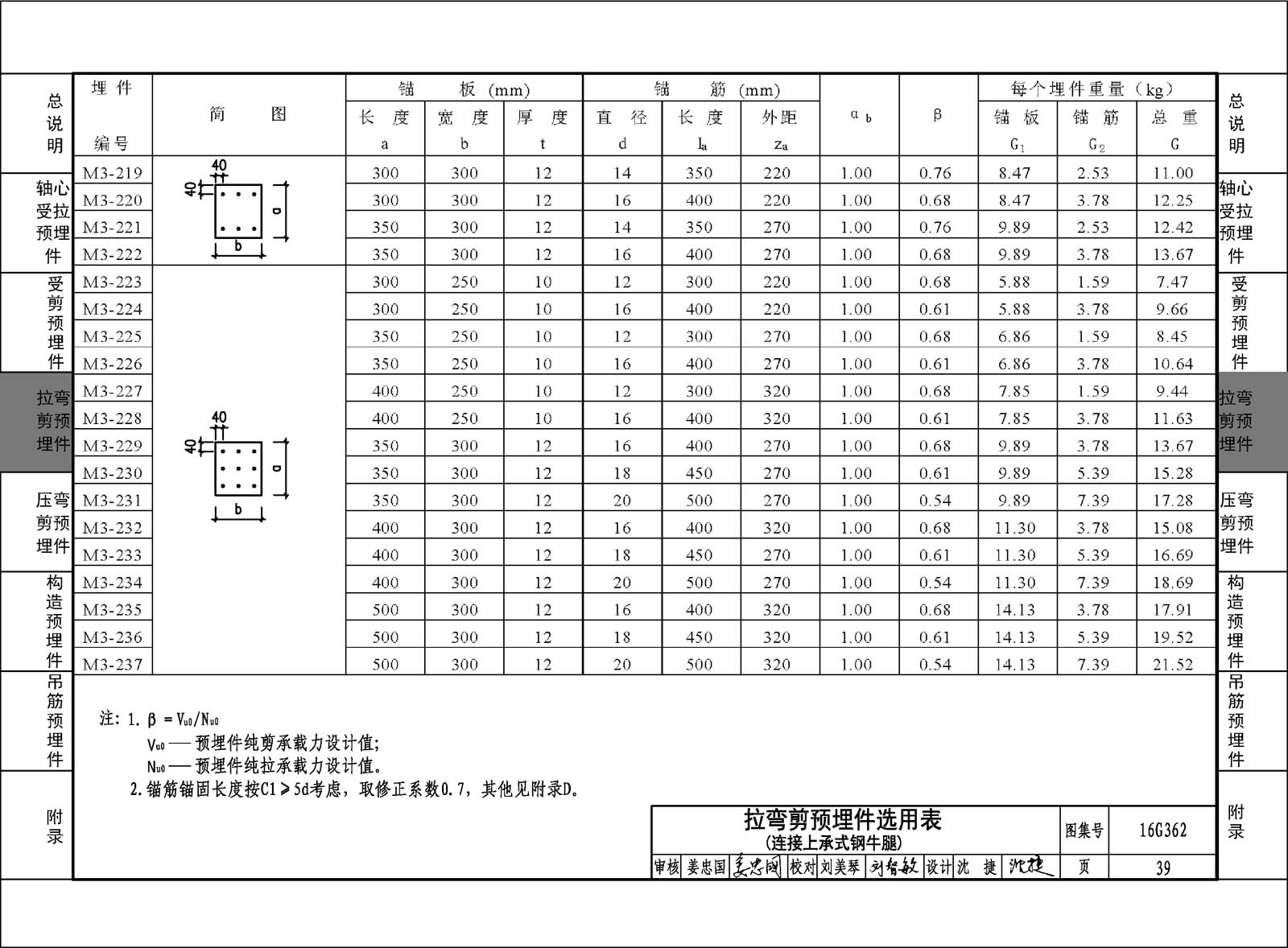

| 拉弯剪预埋件选用表(连接上承式钢牛腿) | 36 |
| 拉弯剪预埋件选用表(柱间支撑锚筋预埋件) | 42 |
| 拉弯剪预埋件选用表(柱间支撑角钢锚筋预埋件) | 44 |
| 压弯剪预埋件 | |
| 压弯剪预埋件说明 | 48 |
| 压弯剪预埋件承载力调整系数表 | 54 |
| 压剪无抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 60 |
| 压剪带抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 63 |
| 压剪无抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 66 |
| 压剪带抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 69 |
| 压弯剪无抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 72 |
| 压弯剪带抗剪钢板预垣件选用表(柱顶、柱肩、混凝土牛腿面) | 81 |
| 压弯剪无抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 90 |
| 压弯剪带抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面) | 96 |
| 构造预埋件 | |
| 构造预埋件说明 | 102 |
| 构造预埋件选用表(锚板) | 104 |
| 构造预埋件选用表(扁钢) | 106 |
| 构造预埋件选用表(角钢、护边框) | 107 |
| 吊筋预埋件 | |
| 吊筋预埋件说明及选用表 | 108 |
| 附录 | |
| 附录A 设计注意事项 | 110 |
| 附录B 选用注意事项 | 112 |
| 附录C 施工注意事项；附录D 构造要求 | 113 |
| 附录D 构造要求 | 114 |
| 附录E 锚筋锚固长度不足时的措施 | 116 |
| 附录F 受剪锚筋至构件边缘尺寸不足时的措施 | 118 |
| 附录G 计算公式 | 119 |
