17CJ10-1:LEAC丙烯酸聚合物水泥防水涂料应用构造

17CJ10-1:LEAC丙烯酸聚合物水泥防水涂料应用构造
图集编号
17CJ10-1
图集名称
LEAC丙烯酸聚合物水泥防水涂料应用构造
主编单位
  • 中国建筑标准设计研究院有限公司
  • 北京中核北研科技发展股份有限公司
即将上市

内容简介

        本图集是根据北京中核北研科技发展股份有限公司生产的LEAC丙烯酸聚合物水泥防水涂料产品,编制的应用于建筑屋面、楼地面、外墙、地下、室内墙地面,景观水池、游泳池、消防水池,地下管廊、桥梁等工程的防水建筑构造参考图集。原图集07CJ10《聚合物水泥防水涂料建筑构造-RG防水涂料》同时废止。

        LEAC丙烯酸聚合物水泥防水涂料可应用于基层材料为混凝土、混凝土小型空心砌块、烧结普通砖、烧结多孔砖、金属、塑料等,也可与保温材料、防水材料复合使用。图集给出了材料性能指标,设计、施工、验收等环节的技术要点及建筑屋面、地下室、外墙、游泳池等处应用的相关构造节点,供设计、施工、验收人员选用。

备注

替代07CJ10

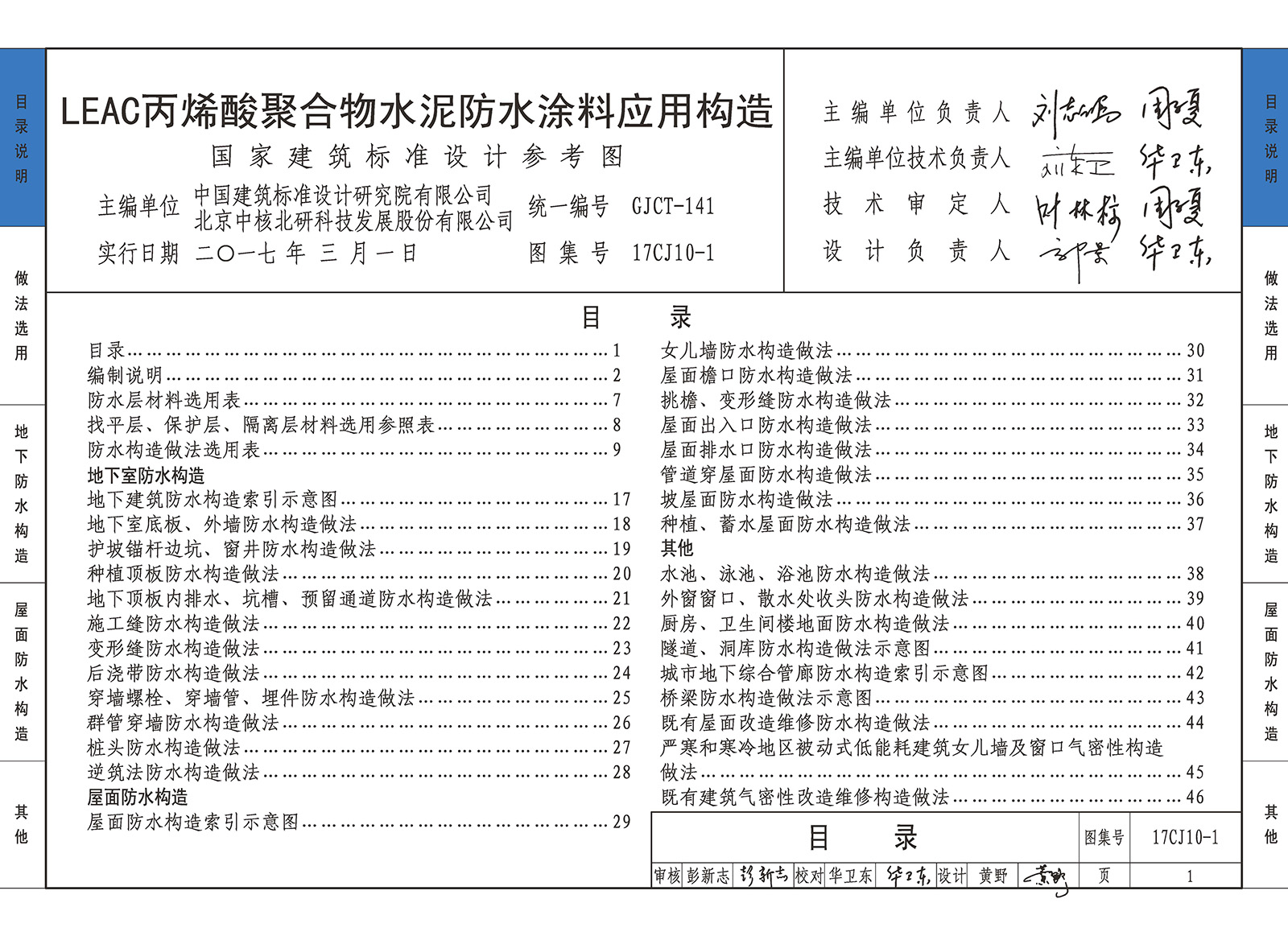

目录

目录1
编制说明2
防水层材料选用表7
找平层、保护层、隔离层材料选用参照表8
防水构造做法选用表9
地下室防水构造
地下建筑防水构造索引示意图17
地下室底板、外墙防水构造做法18
护坡锚杆边坑、窗井防水构造做法19
种植顶板防水构造做法20
地下顶板内排水、坑槽、预留通道防水构造做法21
施工缝防水构造做法22
变形缝防水构造做法23
后浇带防水构造做法24
穿墙螺栓、穿墙管、埋件防水构造做法25
群管穿墙防水构造做法26
桩头防水构造做法27
逆筑法防水构造做法28
屋面防水构造
屋面防水构造索引示意图29

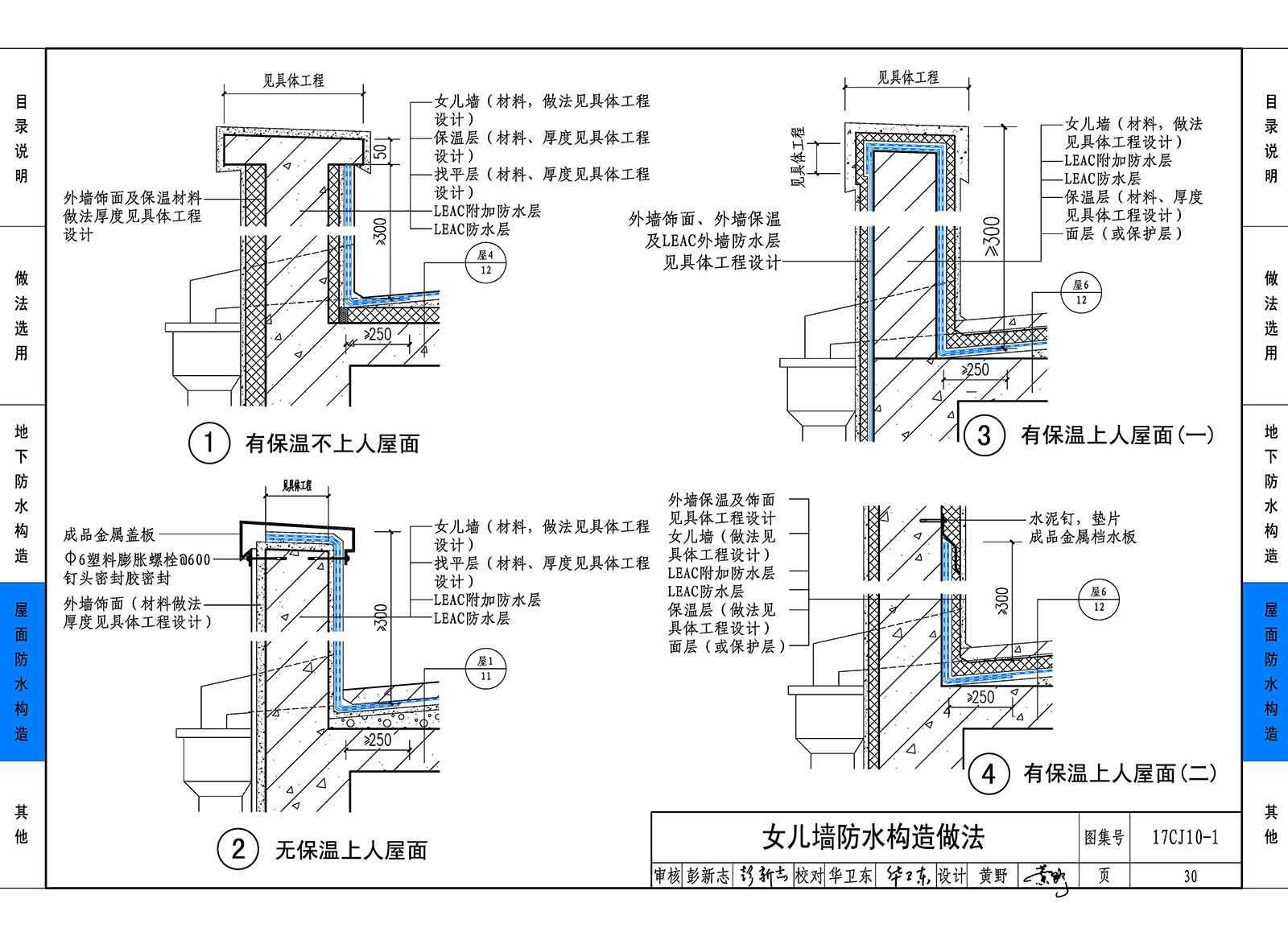

女儿墙防水构造做法30
屋面檐口防水构造做法31
挑檐、变形缝防水构造做法32
屋面出入口防水构造做法33
屋面排水口防水构造做法34
管道穿屋面防水构造做法35
坡屋面防水构造做法36
种植、蓄水屋面防水构造做法37
其他
水池、泳池、浴池防水构造做法38
外窗窗口、散水处收头防水构造做法39
厨房、卫生间楼地面防水构造做法40
隧道、洞库防水构造做法示意图41
城市地下综合管廊防水构造索引示意图42
桥梁防水构造做法示意图43
