本图集适用于采用太阳能光伏系统的新建、改建和扩建的民用建筑和工业建筑。本图集供建筑设计人员、太阳能光伏系统设计人员进行光伏系统与建筑一体化设计时使用，也为建筑施工人员安装光伏构件和建设单位在工程项目中利用太阳能光伏系统提供参考。

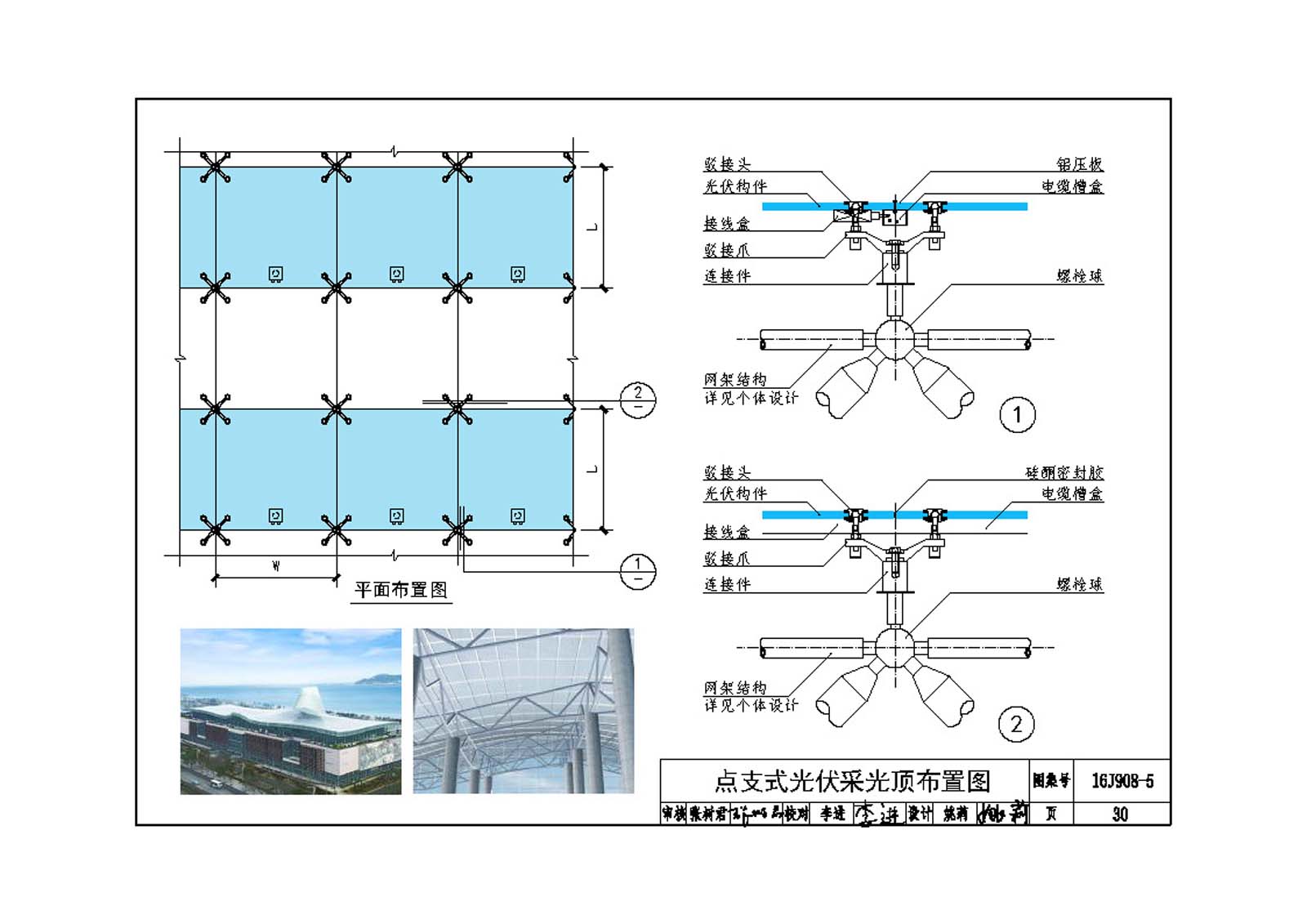

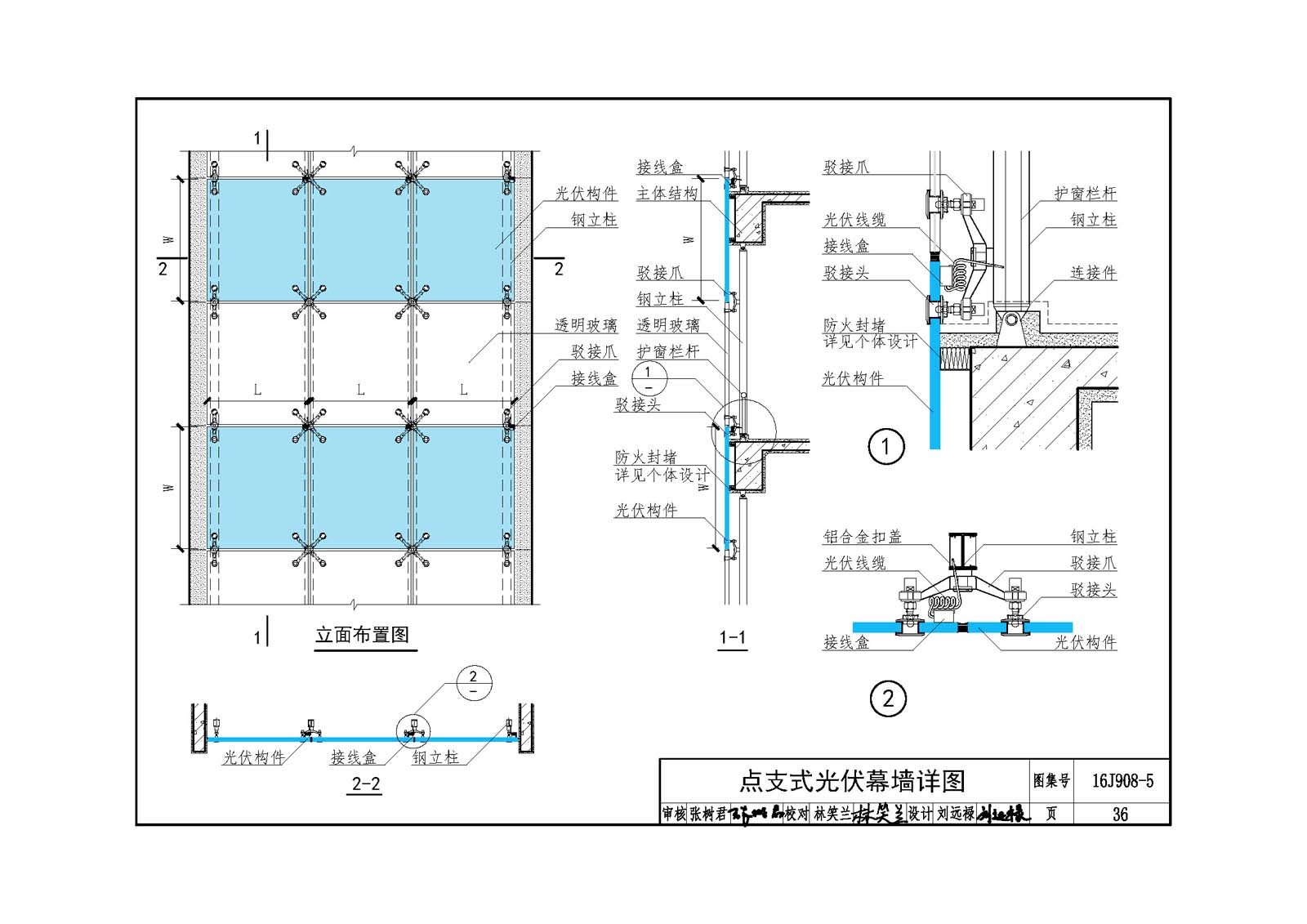

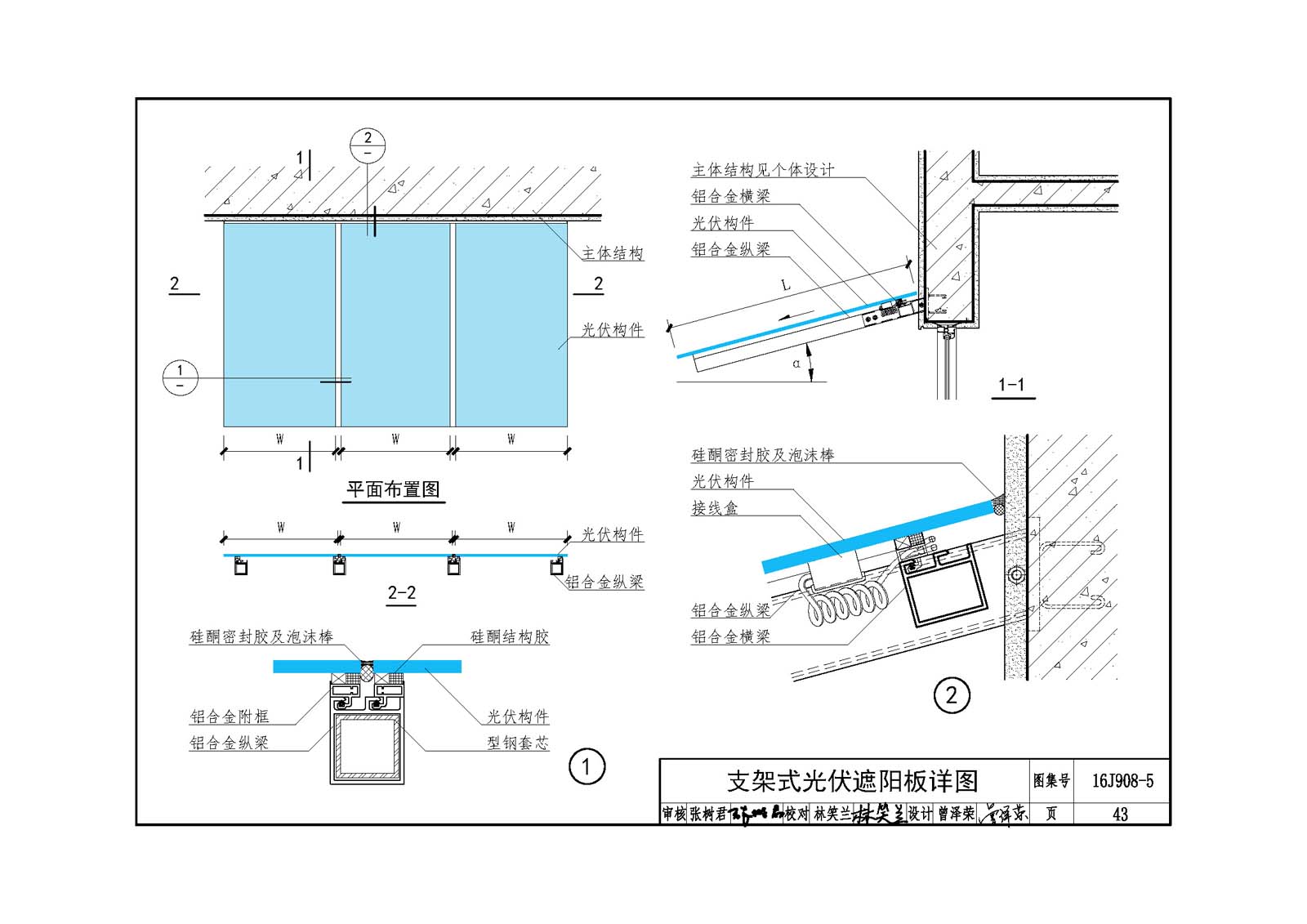

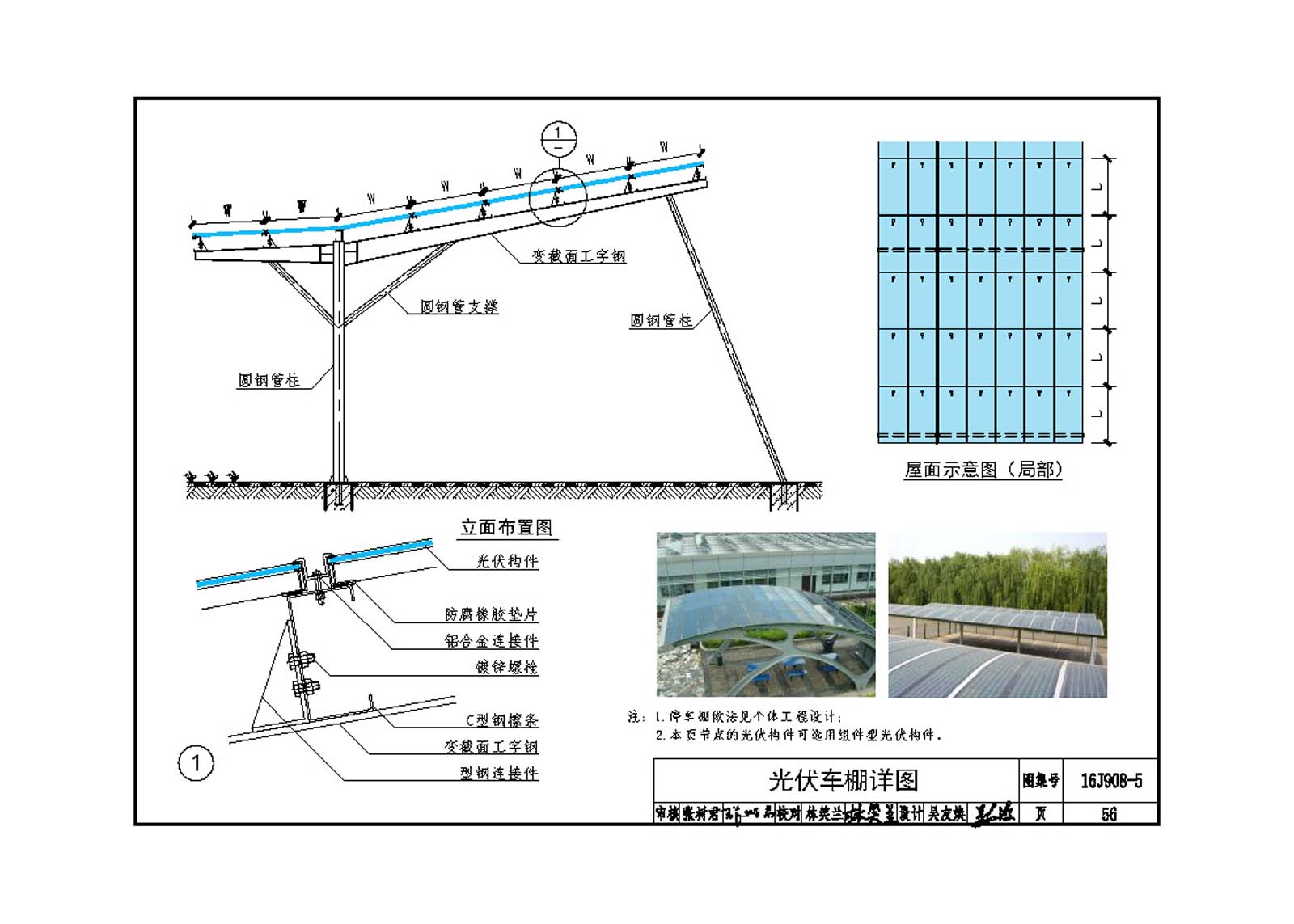

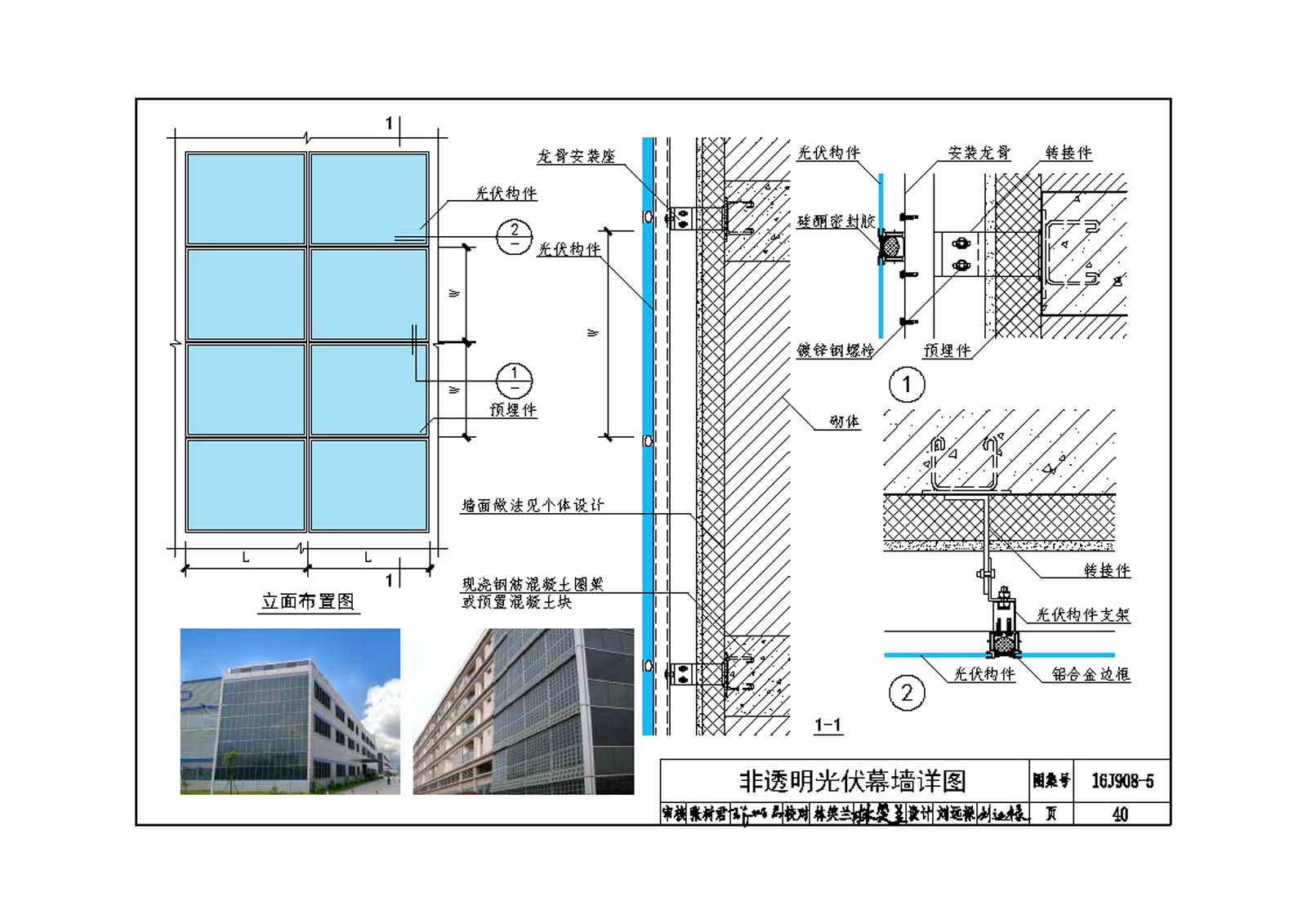

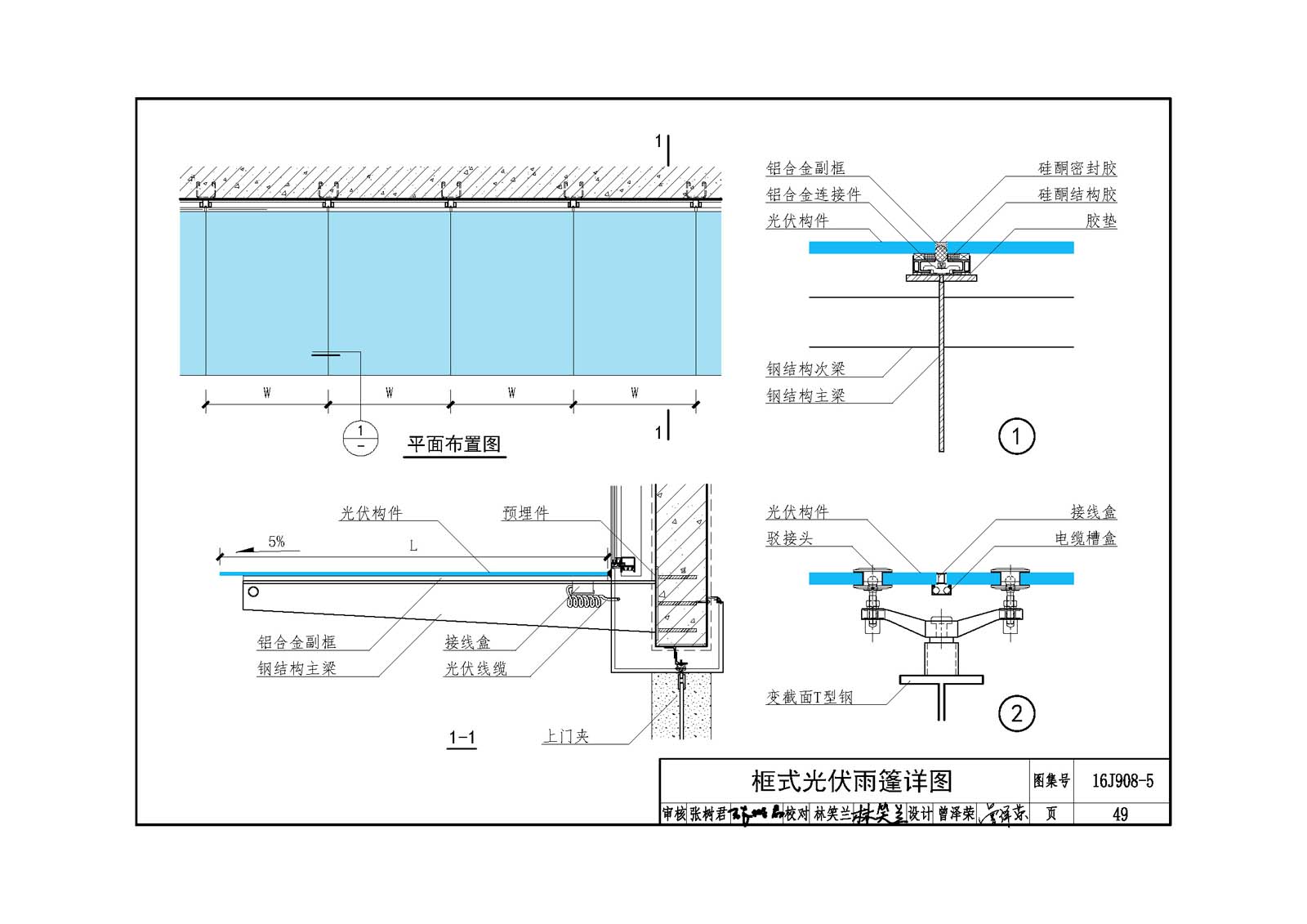

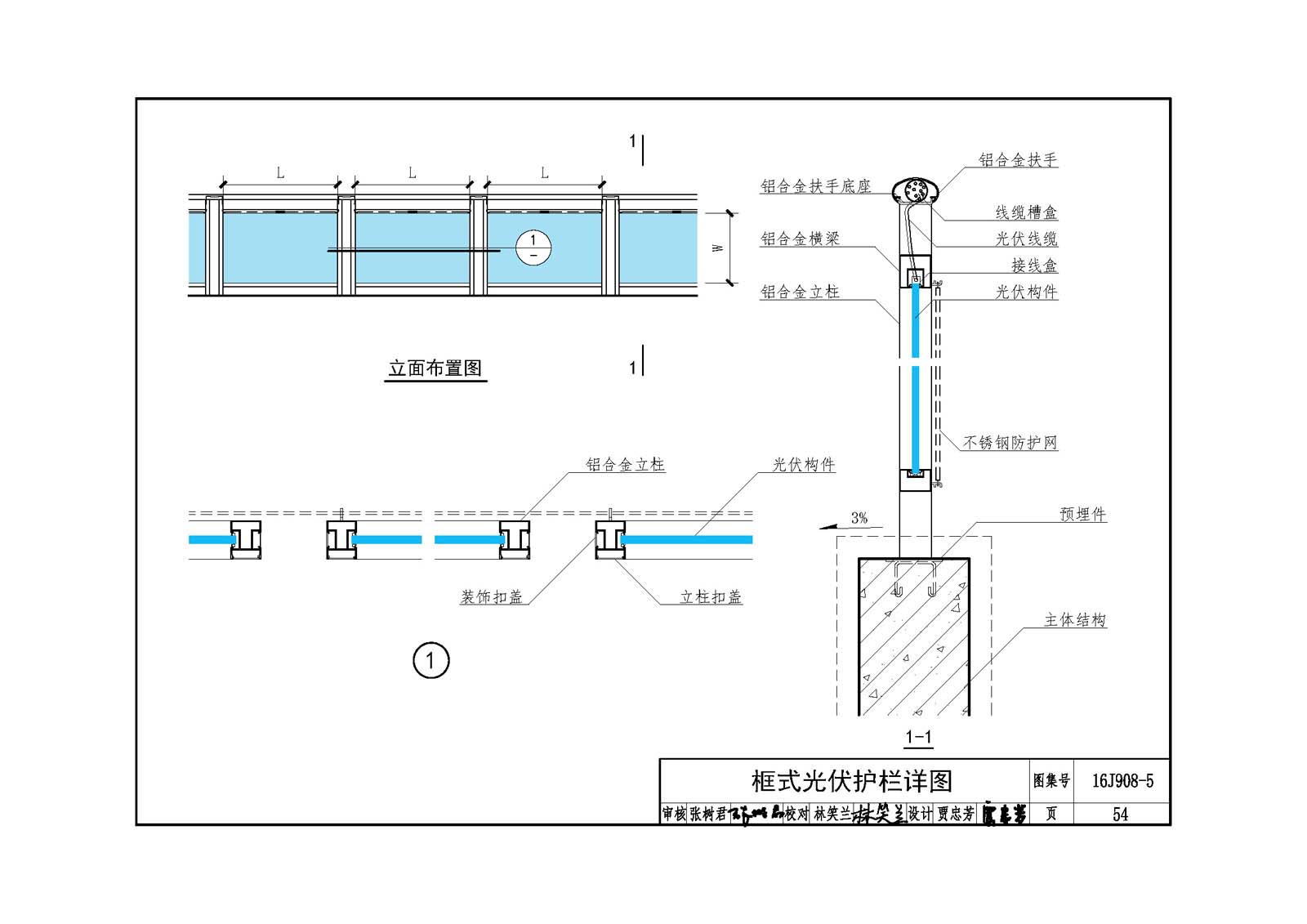

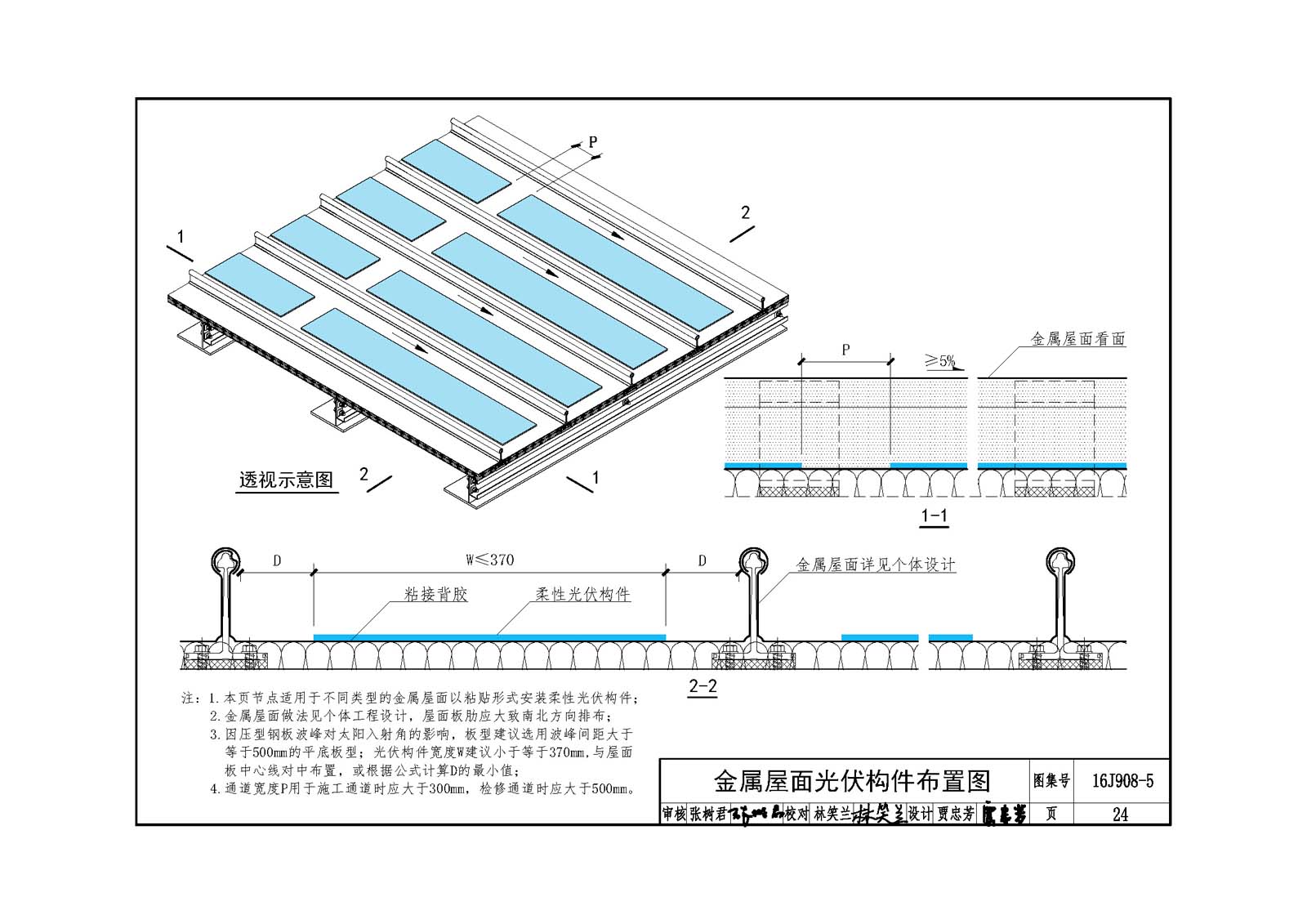

图集内容包括：①太阳能光伏系统的组成，太阳能电池分类及特征，硅系和化合物等光伏构件的类型和主要特征、适用部位等相关技术；②光伏系统与建筑一体化设计要求、安全措施及各类光伏构件的适用范围和选用要求；③太阳能光伏构件安装在建筑屋面、采光顶、墙面、幕墙、门窗、遮阳板、护栏等建筑其他部位以及过街天桥、停车棚等的建筑构造详图。

太阳能光伏系统是利用太阳能电池的光伏效应，将太阳辐射能直接转换成电能的发电系统。发改委和住建部制定的《绿色建筑行动方案》提出，要推动太阳能等可再生能源在建筑中的利用，本图集的编制，必将在配合绿建行动的实施和太阳能光伏系统与建筑一体化中发挥积极指导作用。
