本图集适用于采用太阳能热水系统提供生活热水或其他用途热水的新建、改建、扩建的民用建筑和工业建筑。本图集供建筑设计人员在进行太阳能与建筑一体化设计时选用，并指导建筑施工单位安装太阳能热水系统。

本图集编制的目的是指导建筑设计人员在进行太阳能热水系统设计时能将太阳能热水系统纳入建筑设计中，使太阳能热水系统成为建筑的一部分，保持建筑外观和内部功能和谐统一，并保证工程质量。

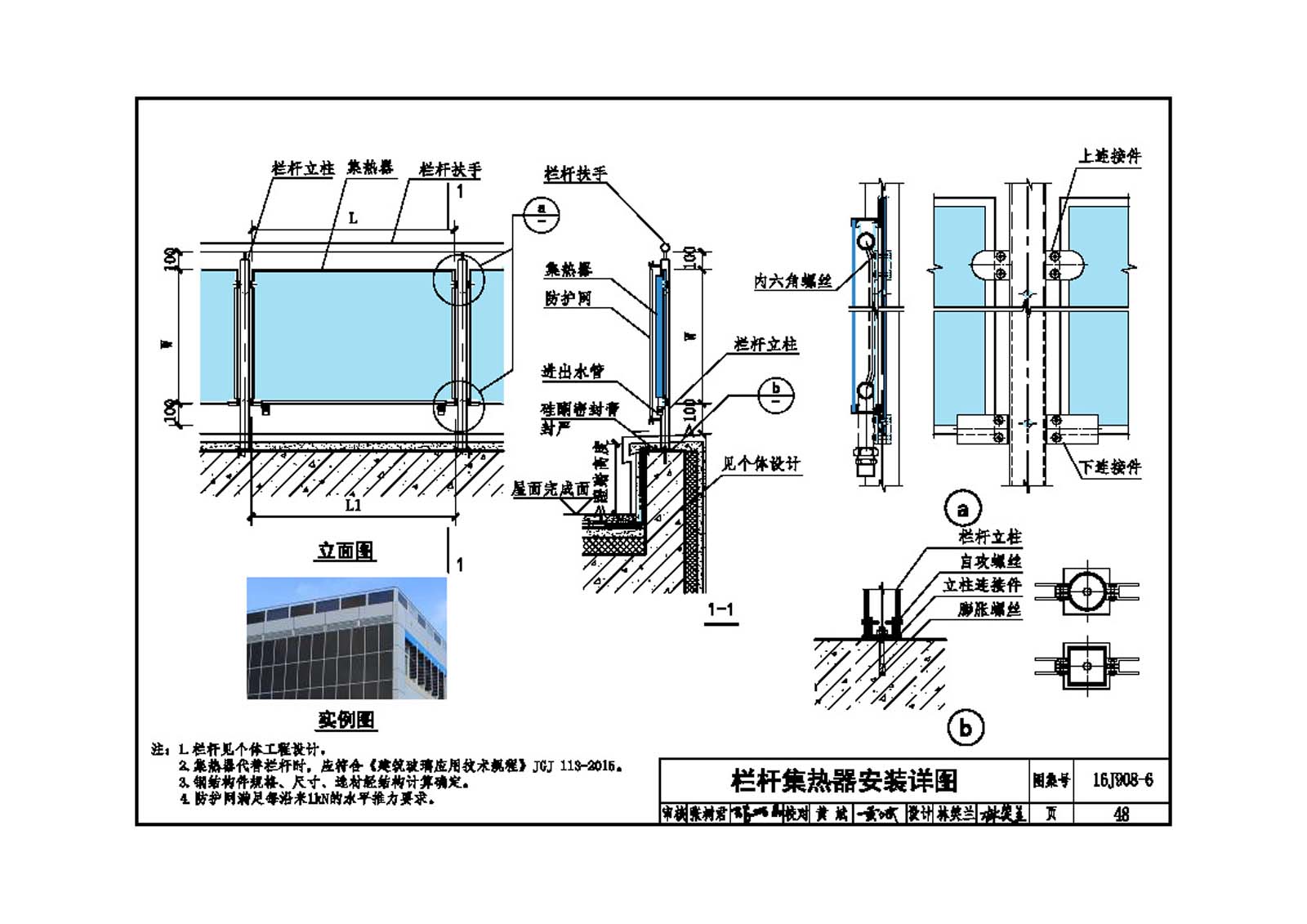

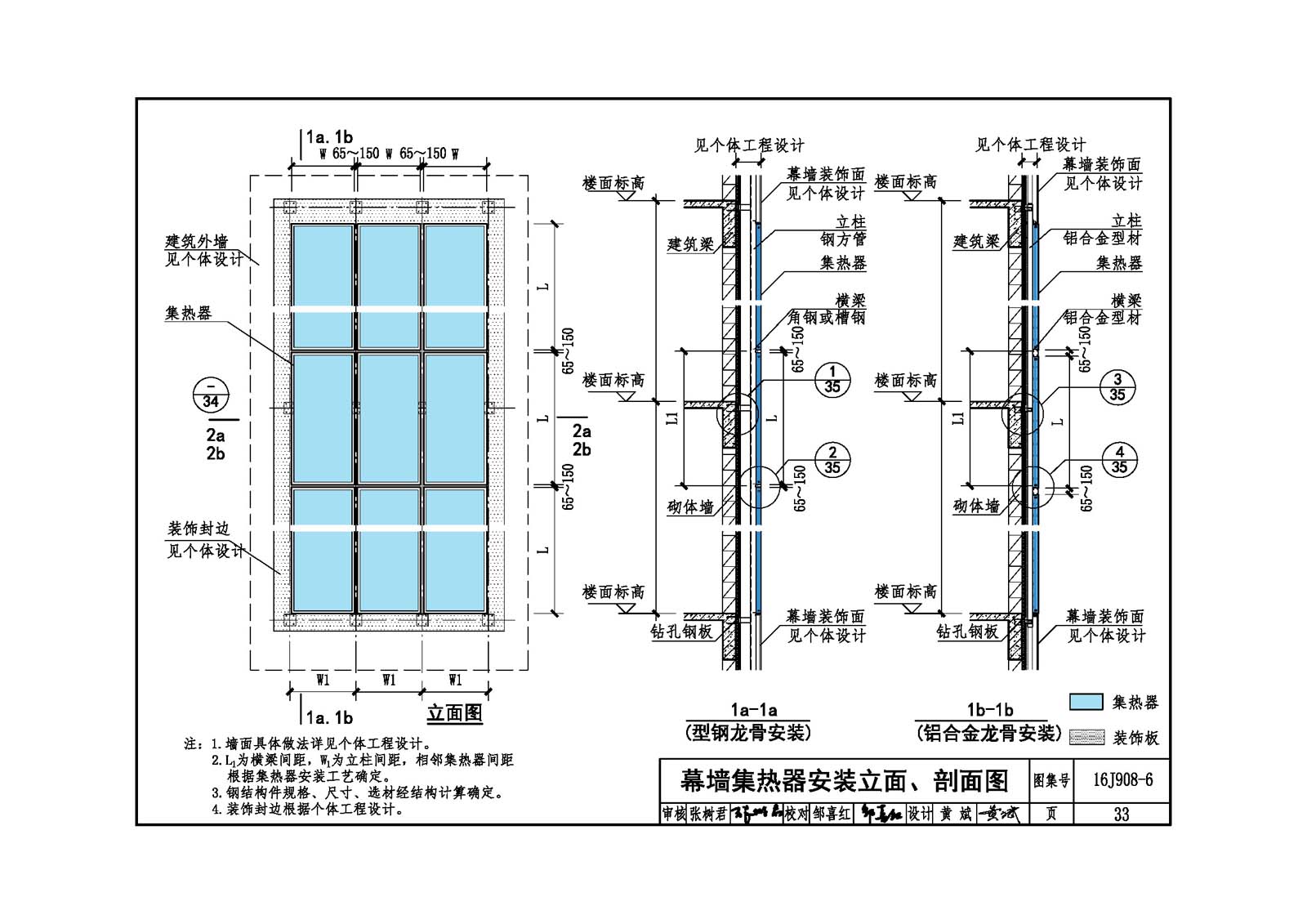

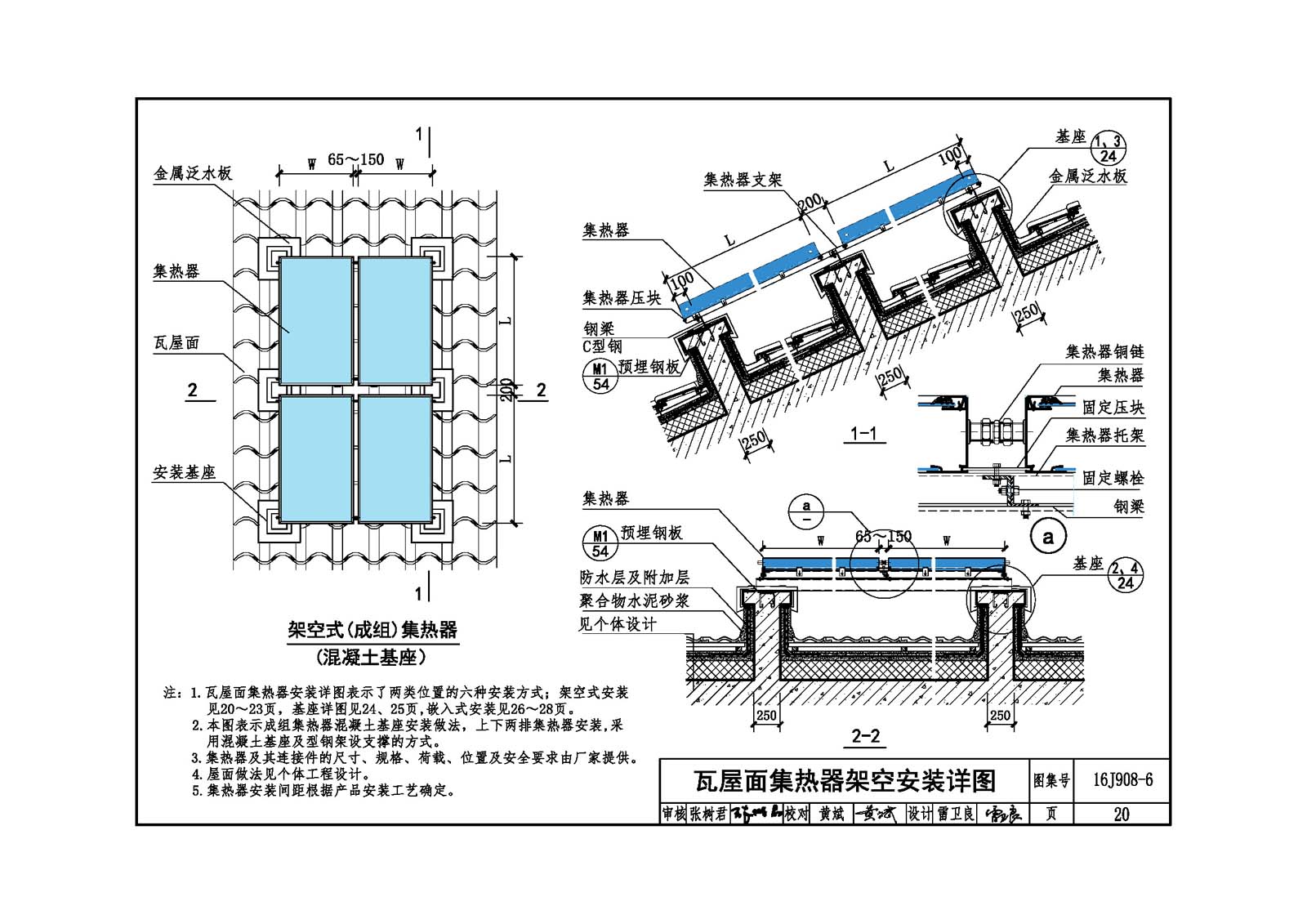

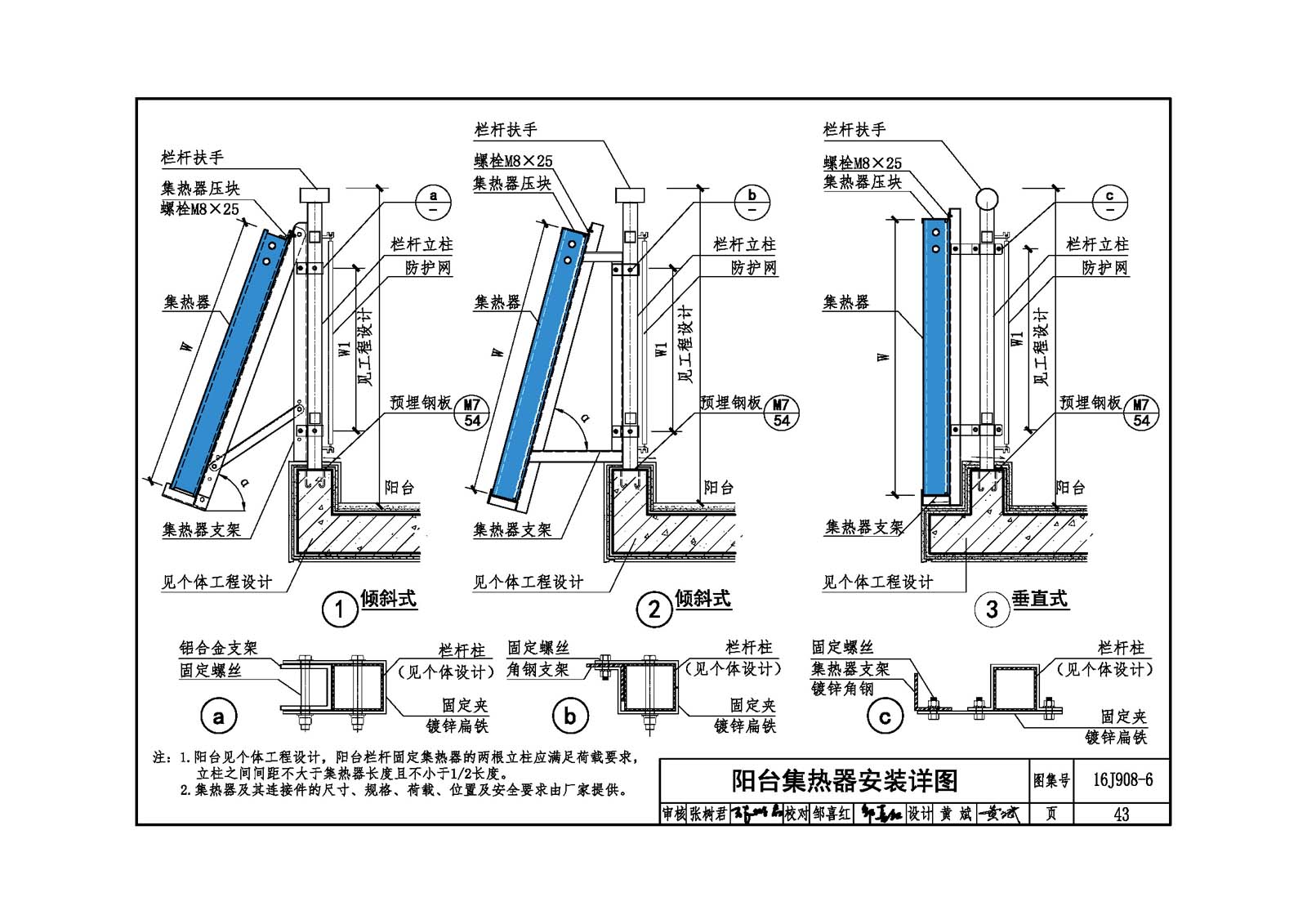

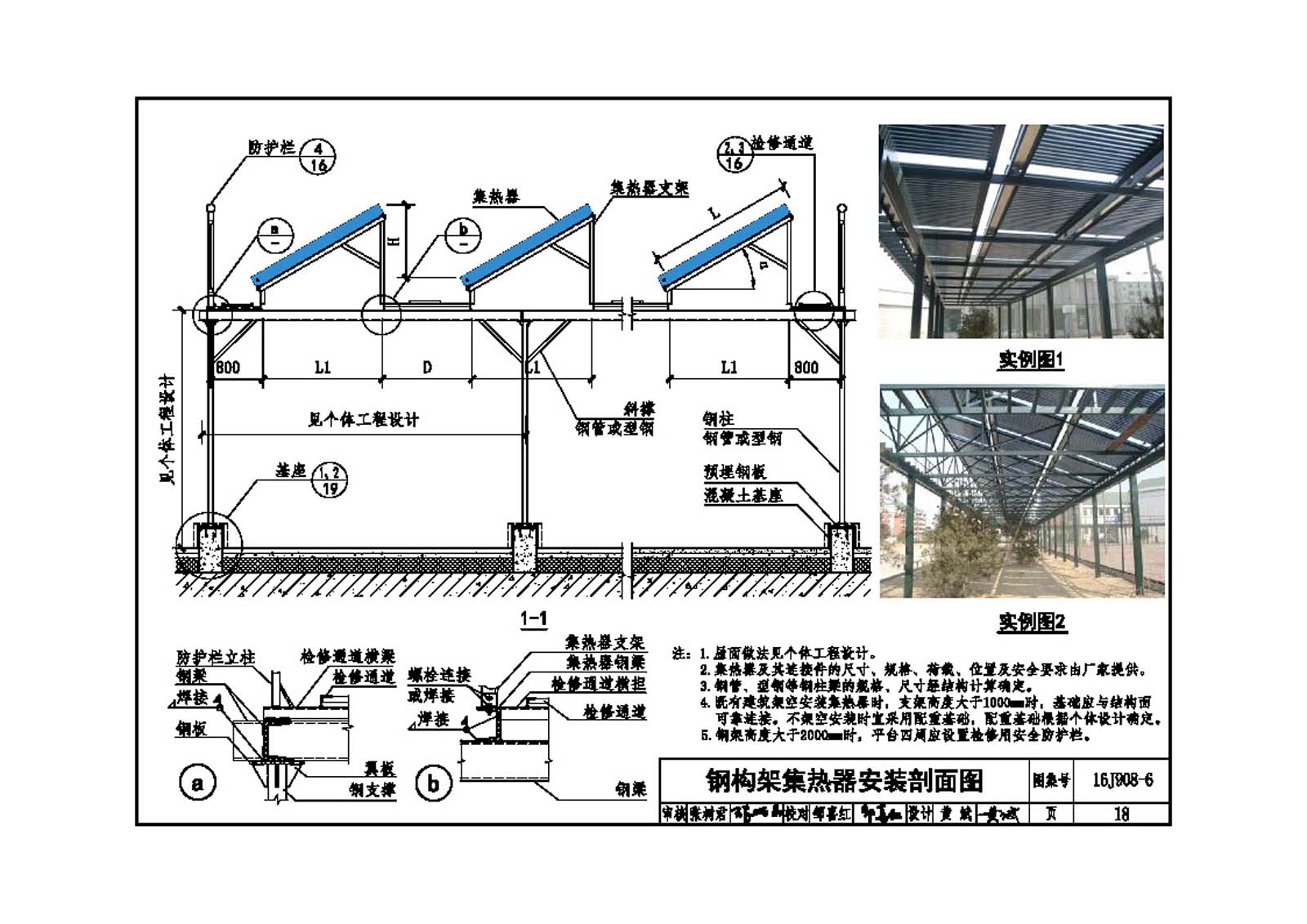

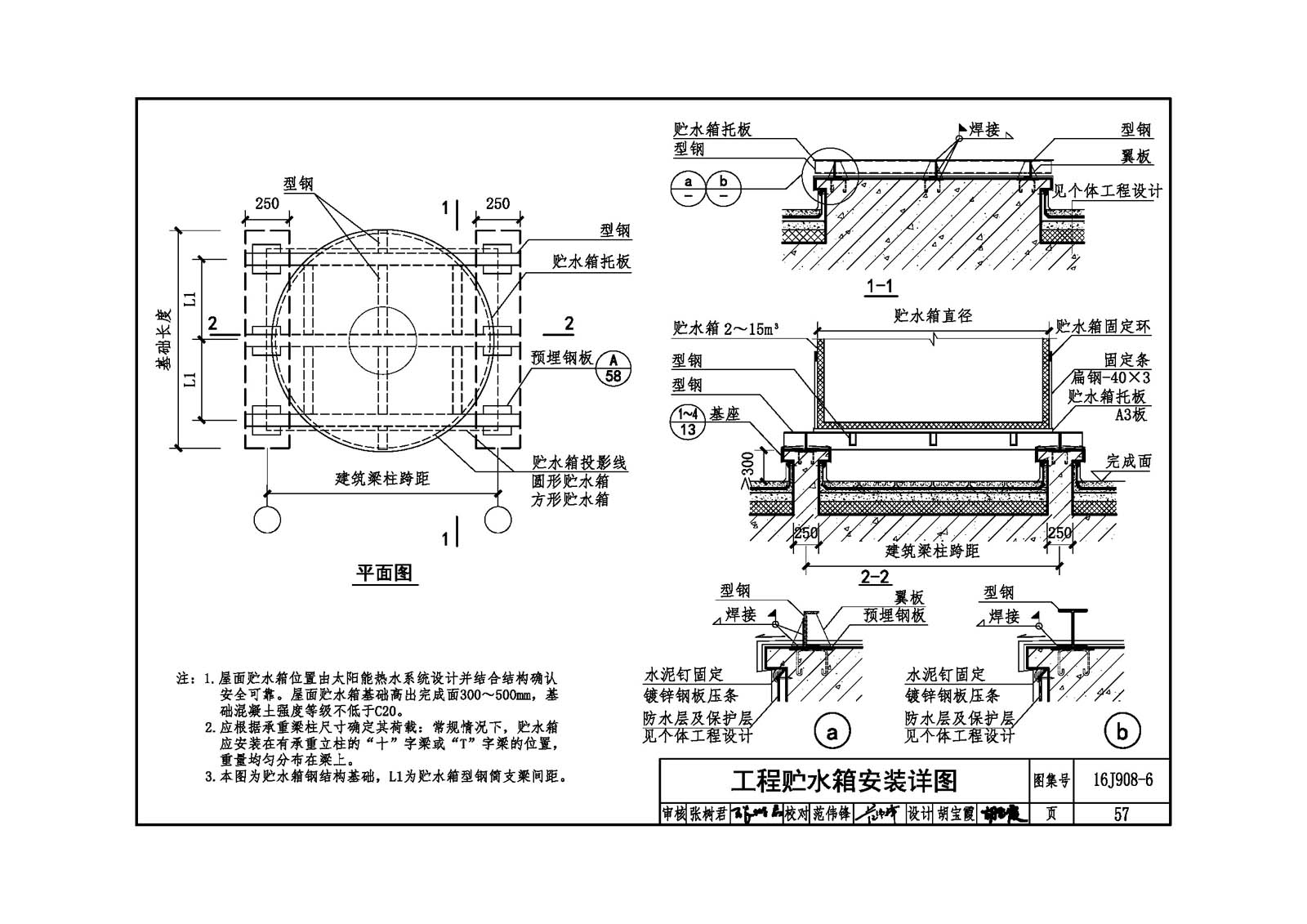

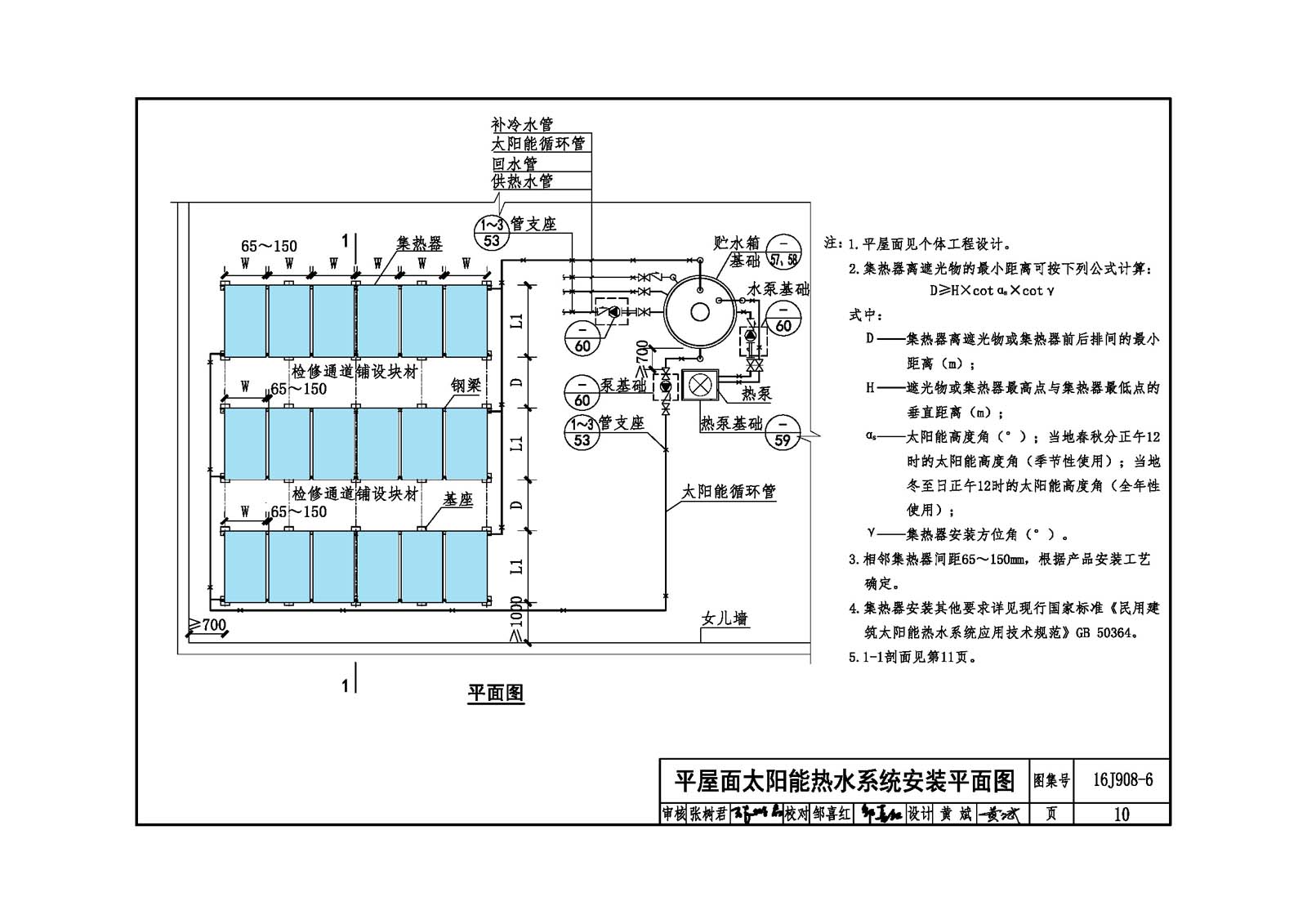

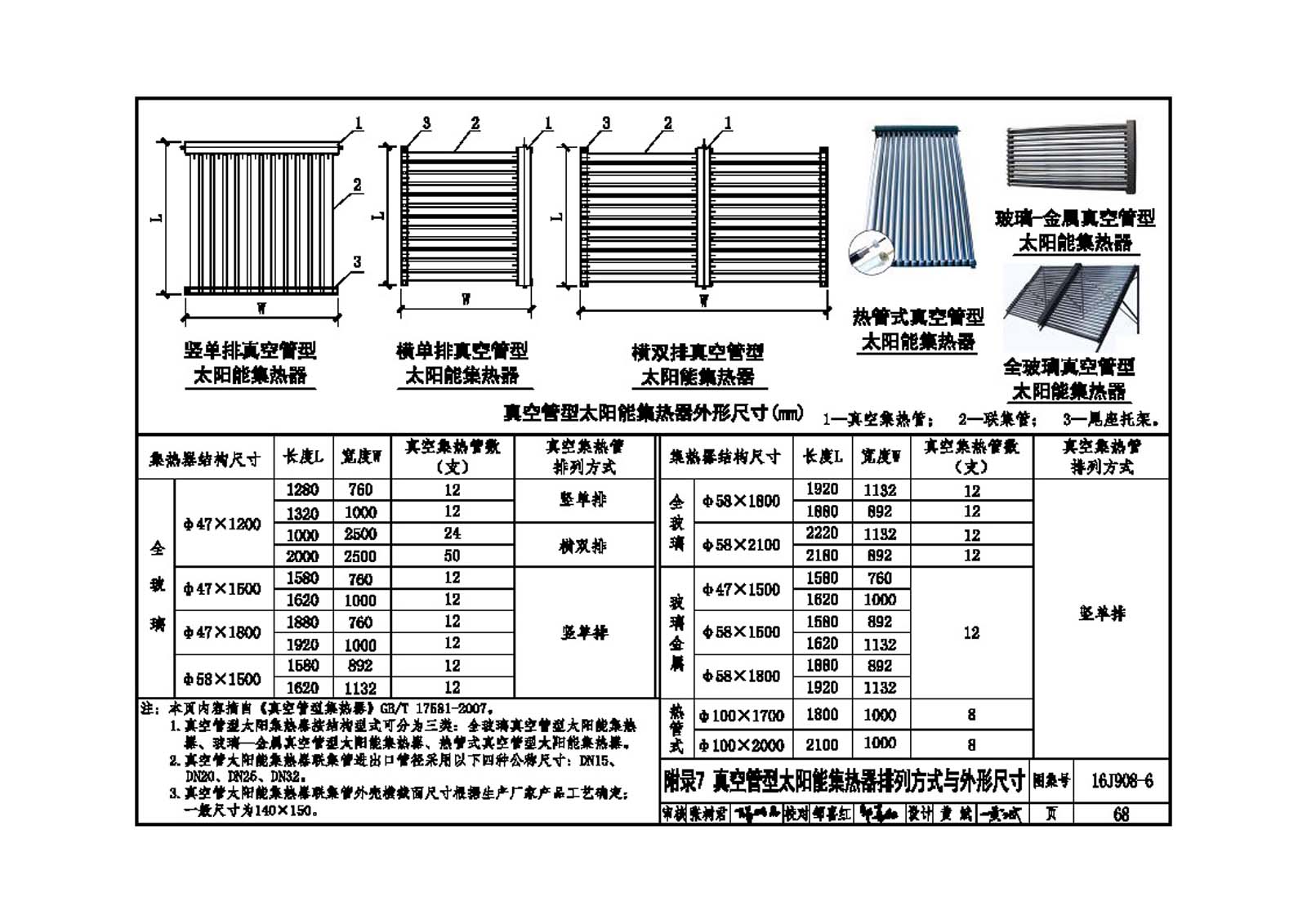

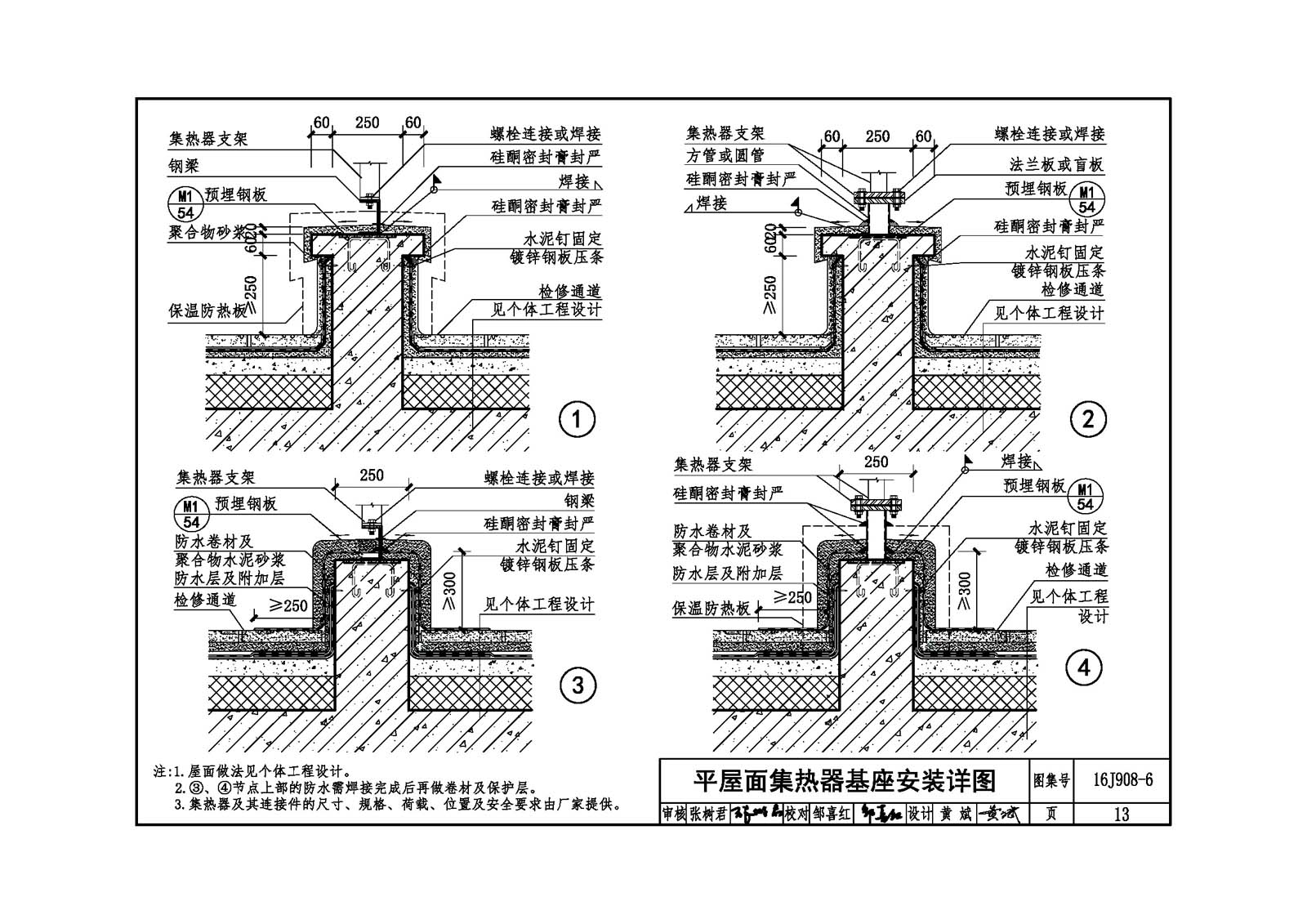

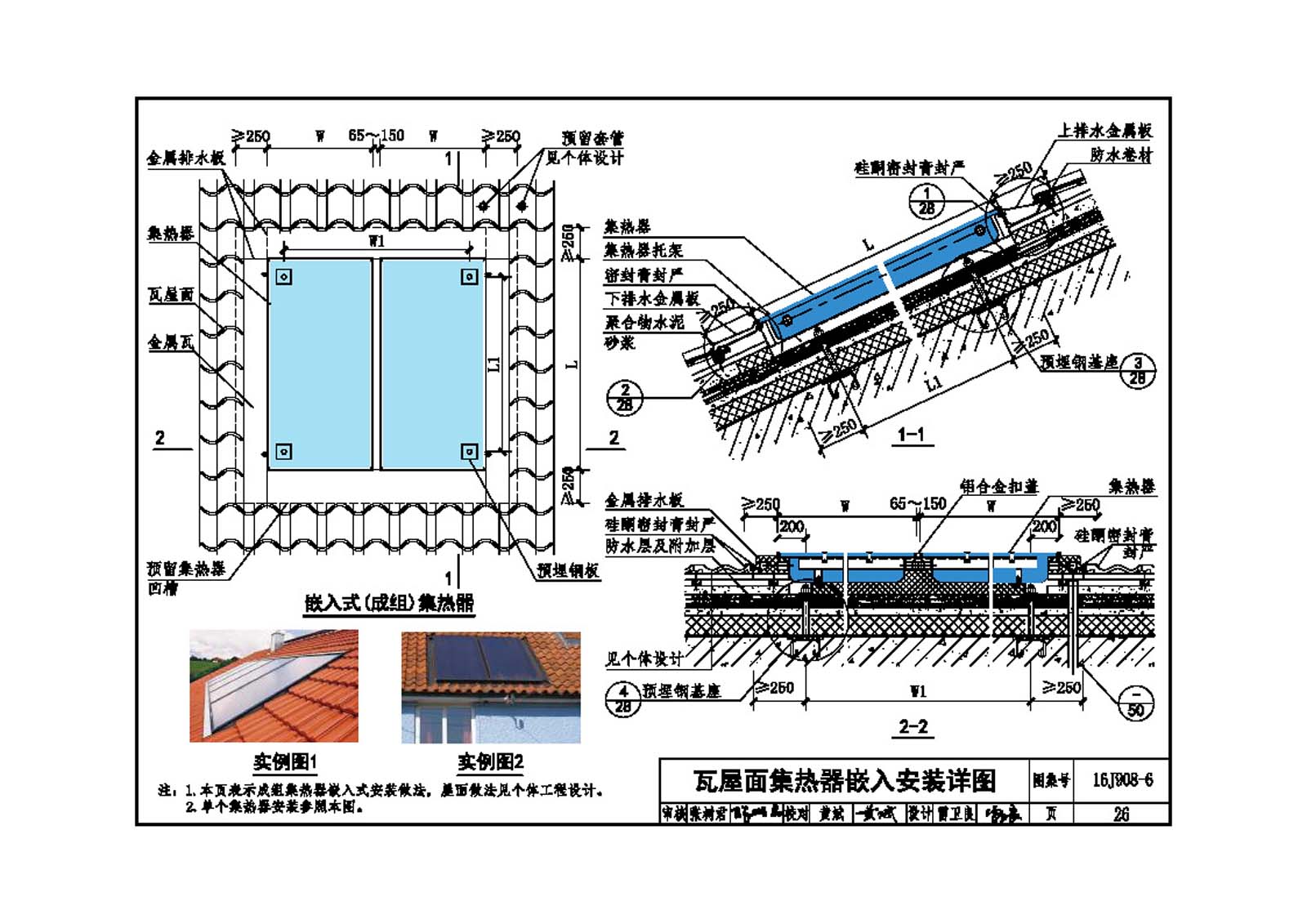

图集内容包括：①太阳能热水系统组成、分类和选用、太阳能与建筑一体化建筑设计和太阳能热水系统安装要求；②太阳能集热器安装在平屋面、坡屋面、墙面、幕墙、女儿墙、阳台和建筑其他部位典型的建筑构造详图，落地式和壁挂式贮水箱安装的构造详图，管路出屋面、墙面的建筑构造详图；③图集还提供了全玻璃真空管、玻璃—金属真空管、热管真空管集热器和平板型集热器的规格尺寸，以及贮水箱、空气源热泵的参考尺寸；④提供了不同类型的太阳能热水系统的供热方式及其特征，方便设计人员选用。

太阳能热水系统是将太阳能转换成热能以加热水的系统装置。包括太阳能集热器、贮水箱、泵、连接管路、支架、控制系统和必要时配合使用的辅助能源。在传统能源面临危机的时候，太阳能热水系统经过二十多年的发展已经成为新能源行业中的引领者。发改委和住建部制定的《绿色建筑行动方案》提出，要推动太阳能等可再生能源在建筑中的利用。本图集的编制，必将在配合绿建行动的实施和各地的强制安装政策中发挥积极指导作用。
